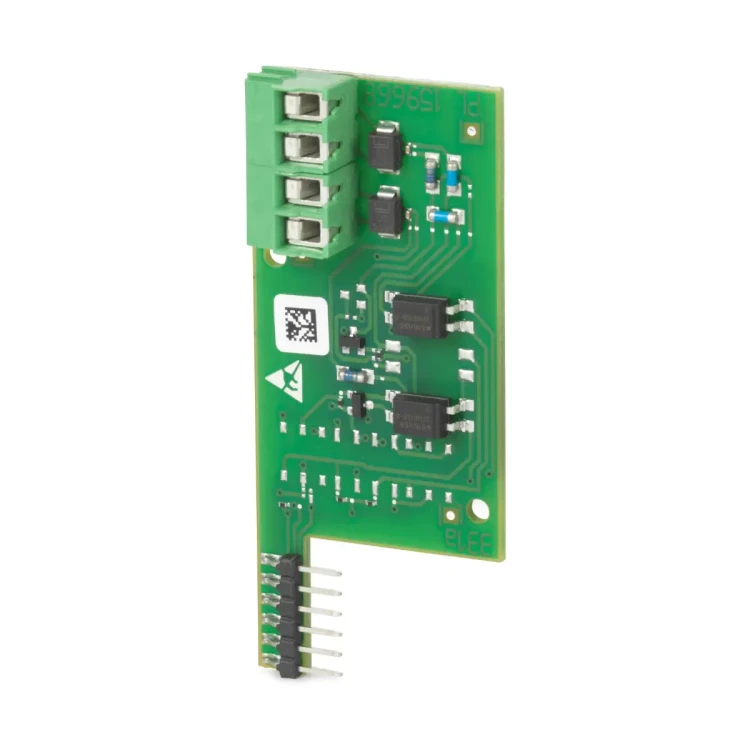

WZU-P2 Moduł impulsowy

WZU-P2 to moduł impulsowy (wersja standardowa) przeznaczony do ultradźwiękowych liczników ciepła i chłodu Siemens UH50... Moduł zapewnia 2 wyjścia impulsowe (z transoptorami) do zdalnego przekazywania wybranych wielkości z licznika, bez wpływu na sam pomiar – może być wymieniany w dowolnej chwili bez naruszenia przyklejonej etykietki.

Najważniejsze cechy

• Producent: Siemens
• Model: WZU-P2
• Typ: moduł impulsowy (standard)
• Liczba wyjść: 2
• Technologia wyjść: transoptory
• Przeznaczenie: rozbudowa licznika UH50.. o wyjścia impulsowe do zdalnego odczytu/monitoringu
• Możliwe sygnały impulsowe: ilość ciepła / objętość / stan pracy urządzenia / rejestr taryfowy 1 / rejestr taryfowy 2
• Montaż: w jednym z dwóch gniazd modułów komunikacyjnych licznika UH50 (slot 1 lub slot 2)
• Bez wpływu na pomiar: moduły komunikacyjne nie wpływają na pomiar zużycia

Zastosowanie

Moduł WZU-P2 stosuje się w licznikach Siemens UH50.., gdy wymagane jest wyprowadzenie impulsów do systemu zewnętrznego (np. rejestratora, koncentratora lub automatyki), w celu zliczania wybranych wielkości, takich jak energia, objętość czy stany taryfowe.

Funkcje i działanie

• UH50.. posiada 2 gniazda do montażu modułów komunikacyjnych – WZU-P2 instaluje się w jednym z nich.
• Wyjścia impulsowe mogą realizować różne funkcje (np. impulsy energii lub objętości) zgodnie z konfiguracją licznika.
• Moduły komunikacyjne nie wpływają na metrologię licznika, dlatego mogą być montowane i wymieniane w trakcie eksploatacji.

Podsumowanie

Siemens WZU-P2 to standardowy moduł impulsowy z 2 wyjściami (transoptory) do liczników UH50.., umożliwiający wygodne przekazywanie impulsów (m.in. energia, objętość, stan pracy oraz rejestry taryfowe) do urządzeń zewnętrznych – bez ingerencji w pomiar i z możliwością wymiany modułu w dowolnym momencie.
