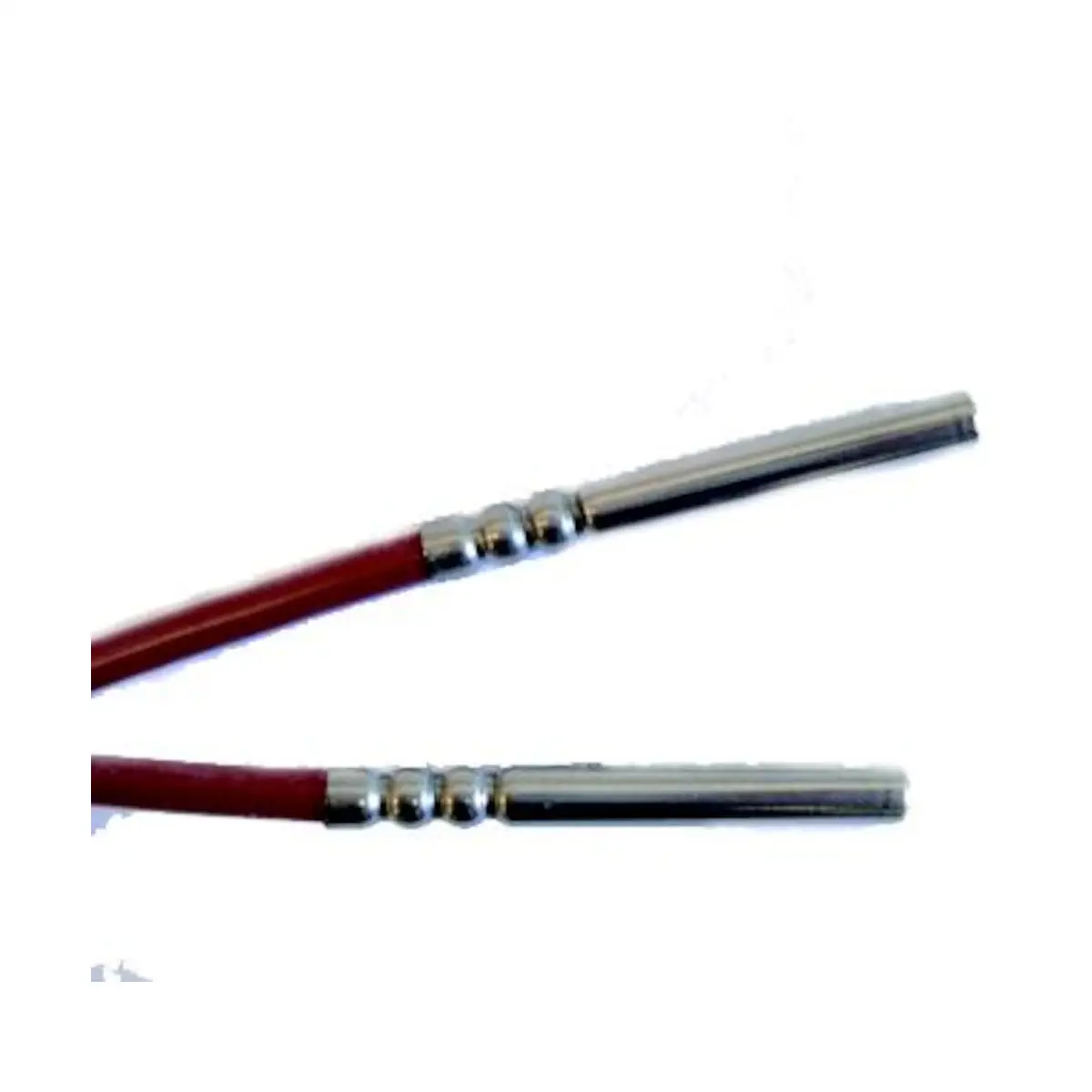

WZU5-4515 Para czujników temperatury Pt500 (MID), czujnik -45 mm, kabel - 1,5 m, do montażu w osłonach 43 / 83 / 123 mm

WZU5-4515 to czujnik temperatury Pt500 przeznaczony do współpracy z ultradźwiękowymi licznikami ciepła i chłodu Siemens UH50... Jest to wykonanie typu PS (Ø 5,2 × 45 mm) z przewodem o długości 1,5 m, stosowane jako element pomiaru temperatury w układach hydraulicznych, w których UH50.. wyznacza zużycie energii na podstawie różnicy temperatur oraz przepływu.

Najważniejsze cechy

• Producent: Siemens
• Model / typ: WZU5-4515
• Przeznaczenie: czujnik temperatury do liczników UH50..
• Element pomiarowy: Pt500 (zgodnie z EN 60751)
• Wykonanie czujnika: PS (Ø 5,2 mm, długość 45 mm)
• Długość przewodu: 1,5 m
• Zakres temperatury (dla czujników do 45 mm długości montażowej): 0…150 °C

Zastosowanie

WZU5-4515 jest czujnikiem temperatury wykorzystywanym w systemach z licznikami UH50.., które rejestrują energię cieplną/chłodniczą na podstawie pomiaru przepływu oraz temperatur (realizowanego z użyciem rezystorów platynowych).

Dane techniczne

• Typ czujnika: Pt500
• Norma czujnika: EN 60751
• Wykonanie: PS
• Wymiary czujnika: Ø 5,2 mm × 45 mm
• Długość przewodu: 1,5 m
• Zakres temperatury (do 45 mm długości montażowej): 0…150 °C

Montaż – ważne wskazówki

• Czujniki należy montować w tym samym obiegu wodnym, co część przepływowa licznika (należy uwzględnić mieszanie).
• Nie rozdzielać, nie skracać ani nie przedłużać przewodów czujnika.
• Montaż czujników jest możliwy w kształtkach (np. trójnikach) lub zaworach kulowych, a także jako czujniki zanurzeniowe – zgodnie z wymaganiami instalacji i przepisami lokalnymi.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest czujnikiem temperatury Pt500 do współpracy z urządzeniami z rodziny UH50..: model WZU5-4515, wersja PS Ø 5.2 x 45 mm, długość przewodu 1,5 m.
• Montaż i podłączenie wykonywać wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi.
• Czujnik należy montować wyłącznie w instalacjach, do których jest przeznaczony, jako element systemu pomiaru energii cieplnej/chłodniczej.
• Czujniki muszą być zamontowane w tym samym obiegu wodnym co sekcja pomiarowa przepływu. Należy zachować poprawne miejsce montażu zgodnie z dokumentacją urządzenia.
• Nie wolno rozdzielać, skracać ani przedłużać przewodów czujnika. Nieprawidłowa ingerencja w przewód może spowodować błędny pomiar lub nieprawidłowe działanie systemu.
• Podłączenie żył należy wykonać zgodnie ze schematem połączeń nadrukowanym na urządzeniu współpracującym.
• Czujnik może być montowany w trójnikach, zaworach kulowych lub zanurzeniowo, bezpośrednio albo w osłonie/pochewce, zgodnie z dokumentacją i przepisami krajowymi.
• Końcówka sondy czujnika musi sięgać co najmniej do osi rury. Nieprawidłowy montaż może powodować błędy pomiarowe.
• Czujnik temperatury oraz elementy montażowe należy zabezpieczyć plombą przed ingerencją i naruszeniem układu pomiarowego.
• Dla czujnika WZU5-4515 (długość 45 mm) zakres temperatury pracy wynosi 0…150 °C. Nie przekraczać dopuszczalnej temperatury medium.
• W zastosowaniach chłodniczych lub w licznikach ciepła/chłodu należy montować czujnik tak, aby ograniczyć ryzyko kondensacji; przy montażu w osłonie czujnik powinien być ustawiony poziomo lub pionowo, skierowany w dół, zgodnie z dokumentacją producenta.
• Zużyty produkt należy utylizować zgodnie z lokalnymi przepisami dotyczącymi sprzętu elektrycznego i elektronicznego.

Pliki do pobrania:
WZU5-4515 Karta katalogowa
