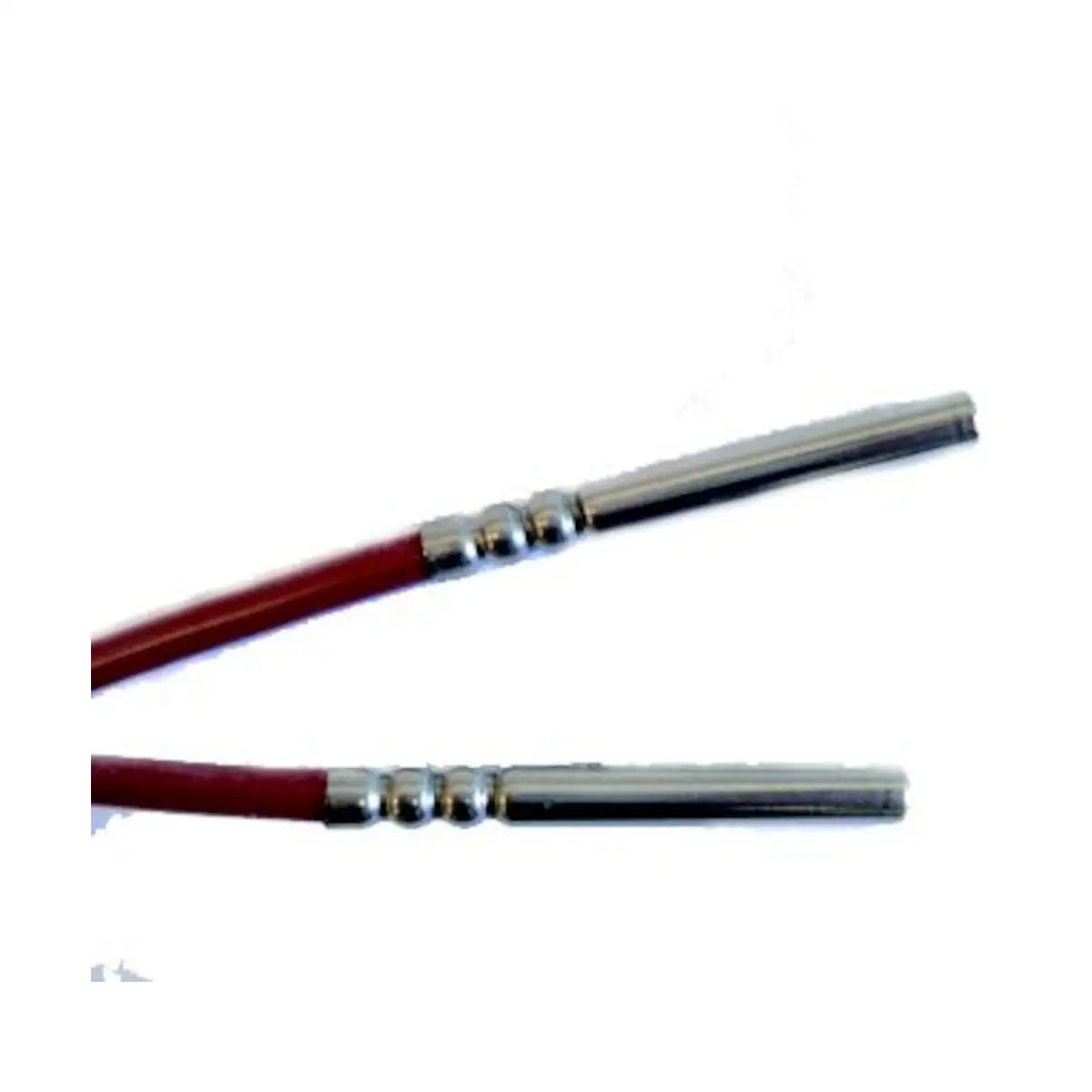

WZU5-4550 Para czujników temperatury Pt500 (MID), czujnik -45 mm, kabel -5,0 m, do montażu w osłonach 43 / 83 / 123 mm

WZU5-4550 to czujnik temperatury Pt500 przeznaczony do współpracy z ultradźwiękowymi licznikami ciepła oraz ciepła/chłodu Siemens UH50... Wersja PS (Pocket short) ma wymiar Ø 5,2 × 45 mm i jest dostarczana z przewodem o długości 5 m, co ułatwia dopasowanie montażu w instalacji.

Najważniejsze cechy

• Producent: Siemens
• Model / typ: WZU5-4550
• Zastosowanie: czujnik temperatury do liczników energii UH50..
• Element pomiarowy: Pt500 zgodnie z EN 60751
• Wykonanie czujnika: PS (Pocket short), Ø 5,2 × 45 mm
• Długość przewodu: 5 m
• Zakres temperatury czujnika: 0…150°C (dla długości montażowej do 45 mm)

Zastosowanie

Czujnik WZU5-4550 służy do pomiaru temperatury medium w układach z licznikami UH50.., gdzie temperatura (mierzona rezystancyjnie czujnikiem Pt500) jest wykorzystywana do obliczania zużycia energii.

Montaż i wskazówki instalacyjne (dla instalacji z UH50..)

• Czujniki temperatury mogą być montowane w trójnikach lub zaworach kulowych, albo w wersji zanurzeniowej – bezpośrednio lub w kieszeniach ochronnych (zgodnie z wymaganiami krajowymi).
• Czujniki muszą być zamontowane w tym samym obiegu wodnym co odcinek pomiarowy przepływu (uwzględnić mieszanie).
• Nie rozdzielać, nie skracać ani nie przedłużać przewodów czujników.

Dane techniczne

• Typ czujnika: WZU5-4550
• Technologia / element: Pt500 (EN 60751)
• Wymiary sondy: Ø 5,2 mm, długość 45 mm
• Długość przewodu: 5 m
• Zakres temperatury: 0…150°C (dla długości montażowej do 45 mm)

Podsumowanie

Siemens WZU5-4550 to czujnik temperatury Pt500 w wykonaniu PS (Ø 5,2 × 45 mm) z przewodem 5 m, przeznaczony jako osprzęt do liczników energii UH50.. – tam, gdzie wymagany jest stabilny pomiar temperatury medium.

Pliki do pobrania:
WZU5-4550 Karta katalogowa
