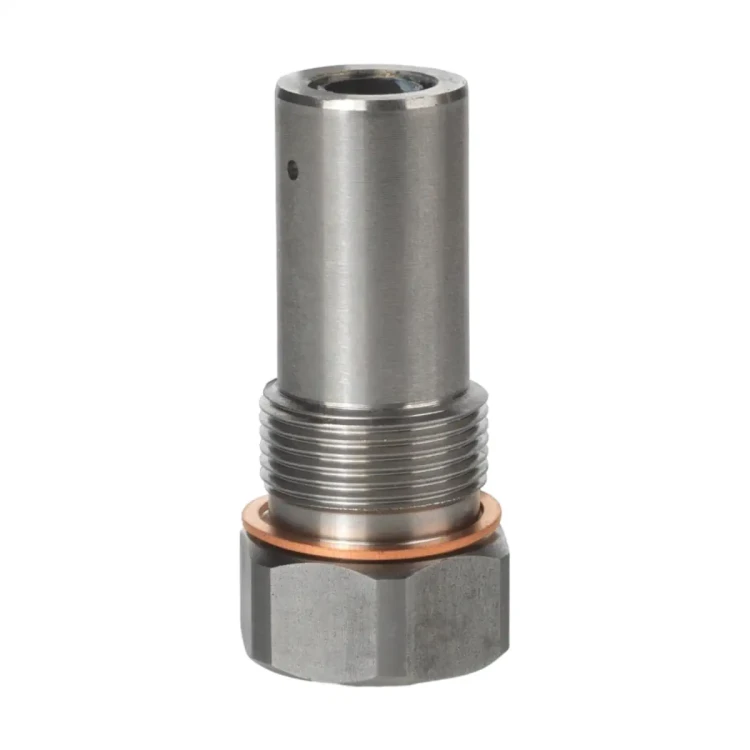

428488290 Kompletna dławica uszczelniająca, średnica trzpienia 10 [mm], uszczelnienie PTFE, do maks. 220 [°C] (350 [°C])

428488290 to dławica uszczelnienia trzpienia (stem sealing gland) – oryginalna część zamienna Siemens przeznaczona do zaworów grzybkowych Acvatix™ VVF61.. (z przyłączem kołnierzowym, PN40) w rozmiarach DN 15 oraz DN 25. Element odpowiada za szczelność zespołu trzpienia i może być wymieniany w ramach prac serwisowych.

Najważniejsze cechy

• Producent: Siemens
• Model / numer zamówieniowy: 428488290
• Typ: dławica uszczelnienia trzpienia (część zamienna)
• Kompatybilność: zawory Siemens VVF61.. PN40, DN 15 i DN 25
• Materiał dławicy: stal nierdzewna
• Wykonanie standardowe: tuleja PTFE

Zastosowanie

Dławica 428488290 służy do wymiany w zaworach VVF61.. w przypadku konieczności serwisu uszczelnienia trzpienia. Zawory są wyposażone w bezobsługowe, stale smarowane dławice, jednak w razie potrzeby mogą one zostać wymienione.

Montaż i serwis

• Przed pracami serwisowymi należy wyłączyć pompę i odłączyć zasilanie.
• Należy zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji i poczekać, aż rurociągi ostygną.
• Dławice mogą być wymieniane bez demontażu zaworu, pod warunkiem że instalacja jest zdekompresowana i schłodzona, a powierzchnia trzpienia w strefie pracy dławicy jest nienaruszona.
• Jeżeli trzpień jest uszkodzony w obszarze dławicy, należy wymienić cały zawór.

Podsumowanie

Siemens 428488290 to dedykowana dławica uszczelnienia trzpienia do zaworów Acvatix™ VVF61.. PN40 w wykonaniach DN 15 i DN 25. Oryginalna część zamienna umożliwia bezpieczne wykonanie prac serwisowych związanych z uszczelnieniem trzpienia – zgodnie z wymaganiami eksploatacyjnymi dla tej serii zaworów.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest częścią zamienną: dławicą uszczelniającą trzpienia do zaworów Siemens serii VVF61.. w wykonaniach DN 15 i DN 25.
• Stosować wyłącznie zgodnie z przeznaczeniem i wyłącznie w kompatybilnych modelach wskazanych przez producenta.
• Montaż, wymianę i serwis należy wykonywać wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta.
• Przed rozpoczęciem prac serwisowych należy wyłączyć pompę i odłączyć zasilanie urządzeń współpracujących.
• Przed wymianą elementu należy zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji oraz odczekać do całkowitego ostygnięcia rurociągów.
• W razie potrzeby przed rozpoczęciem prac należy odłączyć przewody elektryczne urządzenia współpracującego.
• Dławicę można wymieniać bez demontażu zaworu wyłącznie wtedy, gdy instalacja jest bezciśnieniowa i schłodzona oraz powierzchnia trzpienia nie jest uszkodzona.
• Jeżeli trzpień jest uszkodzony w obszarze pracy dławicy, nie należy montować części zamiennej; należy wymienić cały zawór.
• Po zakończeniu prac i przed ponownym uruchomieniem należy upewnić się, że siłownik jest prawidłowo zamontowany.
• Nie wyrzucać z odpadami komunalnymi. Utylizację przeprowadzać zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
