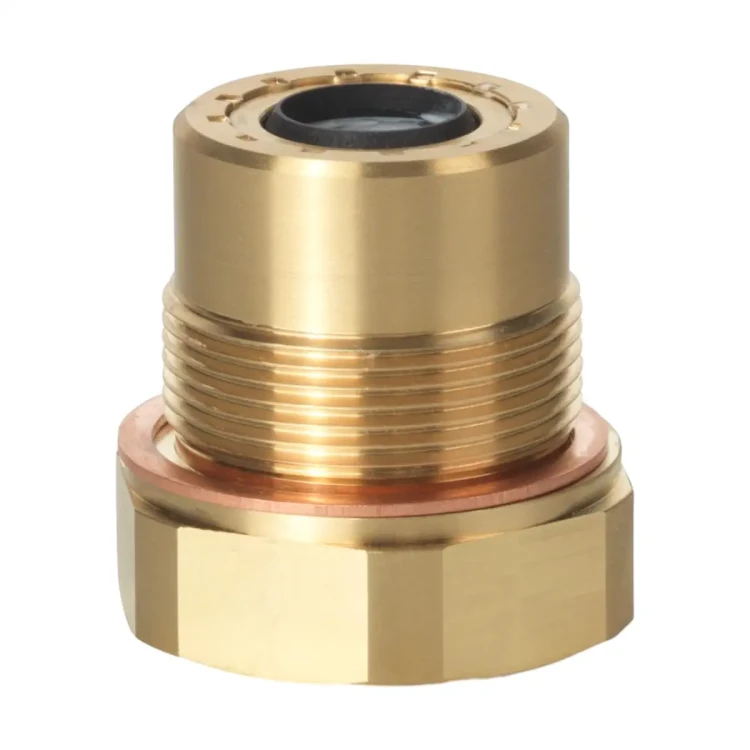

467956290 Kompletna dławica uszczelniająca, średnica trzpienia 14 [mm], uszczelnienie EPDM, do maks. 150 [°C]

467956290 to oryginalna dławnica uszczelniająca trzpień (sealing gland) przeznaczona jako część zamienna do zaworów grzybkowych Siemens Acvatix™ VVF45.. (2-drogowe zawory siedzeniowe PN16 z przyłączem kołnierzowym). Element odpowiada za uszczelnienie trzpienia zaworu i może być wymieniany serwisowo zgodnie z zaleceniami producenta.

Najważniejsze cechy

• Producent: Siemens
• Model / nr zamówieniowy: 467956290
• Typ: dławnica uszczelniająca trzpień (część zamienna)
• Kompatybilność: zawory 2-portowe (2-drogowe) VVF45.. PN16 z kołnierzami
• Materiał dławnicy (wersja standardowa): mosiądz, bez silikonu
• Materiały uszczelniające (wersja standardowa): O-ringi EPDM, bez silikonu

Zastosowanie

Dławnica 467956290 służy do obsługi serwisowej zaworów Siemens VVF45.. stosowanych w instalacjach ciepłowniczych oraz systemach ogrzewania, wentylacji i klimatyzacji (HVAC) jako zawory regulacyjne lub odcinające bezpieczeństwa.

Serwis i wymiana

• Dławnice można wymieniać bez demontażu zaworu, pod warunkiem że instalacja jest bezciśnieniowa i schłodzona, a powierzchnia trzpienia w strefie dławnicy nie jest uszkodzona.
• Jeżeli trzpień jest uszkodzony w obszarze pracy dławnicy, należy wymienić kompletny zespół trzpień–grzyb.

Ważne zalecenia bezpieczeństwa podczas prac

• Wyłączyć pompę i odłączyć zasilanie.
• Zamknąć zawory odcinające.
• Całkowicie zredukować ciśnienie w rurociągu i odczekać do pełnego ostygnięcia instalacji.
• W razie potrzeby odłączyć przewody elektryczne.
• Przed ponownym uruchomieniem upewnić się, że siłownik jest poprawnie zamontowany.

Utylizacja

Przed utylizacją element należy zdemontować i rozdzielić na materiały składowe. Należy przestrzegać obowiązujących przepisów lokalnych dotyczących postępowania z odpadami.

Podsumowanie

Siemens 467956290 to standardowa dławnica uszczelniająca trzpień do zaworów kołnierzowych Acvatix™ VVF45.. PN16. Wykonana z mosiądzu i wyposażona w uszczelnienia EPDM (oba wykonania bez silikonu), umożliwia przywrócenie szczelności trzpienia w ramach prac serwisowych na armaturze.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: 467956290 – kompletna dławica uszczelniająca do zaworów, przeznaczona do trzpienia o średnicy 14 mm, z uszczelnieniem EPDM, do temperatury czynnika maks. 150 °C.
• Produkt jest częścią zamienną przeznaczoną do stosowania wyłącznie w kompatybilnych zaworach wskazanych przez producenta.
• Przed montażem należy sprawdzić zgodność części z typem zaworu, średnicą trzpienia, materiałem uszczelnienia, parametrami pracy instalacji oraz dokumentacją techniczną producenta.
• Nie stosować dławicy w zaworach o innej średnicy trzpienia, niezgodnej konstrukcji lub w instalacjach przekraczających dopuszczalne parametry pracy produktu.
• Uszczelnienie EPDM należy stosować wyłącznie z czynnikami kompatybilnymi materiałowo. Nie stosować z mediami, olejami, smarami, rozpuszczalnikami ani substancjami chemicznymi niezgodnymi z EPDM.
• Montaż, wymiana i prace serwisowe powinny być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi lokalnie przepisami.
• Podczas prac przy zaworze istnieje ryzyko poparzenia, zalania, uszkodzenia mienia lub obrażeń spowodowanych ciśnieniem, wysoką temperaturą czynnika oraz pracą urządzeń współpracujących.
• Przed rozpoczęciem prac należy wyłączyć pompę, odłączyć zasilanie urządzeń współpracujących, zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji i odczekać do jej ostygnięcia.
• W razie potrzeby przed rozpoczęciem prac należy odłączyć przewody elektryczne siłownika lub innych urządzeń współpracujących z zaworem.
• Dławicę można wymieniać bez demontażu zaworu wyłącznie wtedy, gdy instalacja jest całkowicie bezciśnieniowa, schłodzona i zabezpieczona przed przypadkowym uruchomieniem.
• Przed montażem należy sprawdzić stan trzpienia zaworu w obszarze pracy uszczelnienia. Nie montować nowej dławicy, jeżeli trzpień jest porysowany, skorodowany, odkształcony lub uszkodzony.
• Jeżeli trzpień zaworu jest uszkodzony w obszarze pracy dławicy, wymiana samego elementu uszczelniającego może nie zapewnić szczelności; należy zastosować rozwiązanie wskazane przez producenta, w tym wymianę zaworu, jeżeli jest wymagana.
• Podczas montażu nie należy stosować dodatkowych smarów, past ani środków chemicznych nieprzewidzianych przez producenta, ponieważ mogą one pogorszyć trwałość uszczelnienia EPDM lub wpłynąć na kompatybilność materiałową.
• Nie przekraczać maksymalnej dopuszczalnej temperatury pracy 150 °C ani innych parametrów granicznych określonych dla zaworu i instalacji.
• Po zakończeniu montażu należy upewnić się, że dławica została prawidłowo osadzona i dokręcona zgodnie z wymaganiami producenta.
• Przed ponownym uruchomieniem instalacji należy sprawdzić, czy siłownik i wszystkie elementy współpracujące zostały prawidłowo zamontowane.
• Po napełnieniu i uruchomieniu instalacji należy przeprowadzić kontrolę szczelności w obszarze dławicy oraz obserwować zawór podczas osiągania temperatury roboczej.
• W przypadku wycieku, zapachu czynnika, nietypowej pracy zaworu lub widocznego uszkodzenia należy przerwać użytkowanie instalacji i zlecić kontrolę wykwalifikowanemu personelowi.
• Część należy przechowywać w czystym, suchym miejscu, w sposób zabezpieczający przed zabrudzeniem, uszkodzeniem uszczelnienia, odkształceniem oraz kontaktem z substancjami chemicznymi.
• Nie wyrzucać produktu z odpadami komunalnymi. Zużytą lub uszkodzoną część należy zutylizować zgodnie z lokalnymi i obowiązującymi przepisami dotyczącymi odpadów technicznych.
