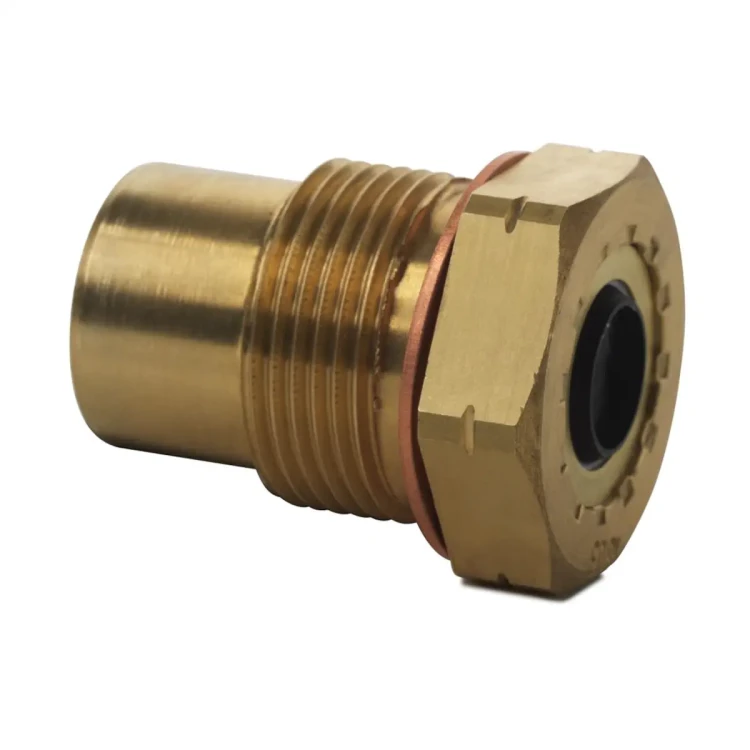

428488740 Kompletna dławica uszczelniająca, średnica trzpienia 10 [mm], uszczelnienie EPDM, do maks. 150 [°C]

428488740 (nr zamówieniowy: 4 284 8874 0) to oryginalna dławica z uszczelnieniem – część zamienna przeznaczona do zaworów trójdrogowych Siemens Acvatix™ VXG41.. (PN16, gwintowane zewnętrznie). Element odpowiada za uszczelnienie trzpienia zaworu; dławice w tych zaworach są samosmarujące i w normalnej pracy nie wymagają obsługi, a w razie potrzeby mogą zostać wymienione.

Najważniejsze cechy

• Producent: Siemens
• Model / nr części: 428488740 (4 284 8874 0)
• Typ: dławica z uszczelnieniem (część zamienna uszczelnienia trzpienia)
• Materiał dławicy: nieodcynkowujący się mosiądz, bez silikonu
• Materiał uszczelnienia: pierścienie EPDM, bez silikonu

Kompatybilność (zawory)

Część 428488740 jest przewidziana do następujących typów zaworów:

• VXG41.15 – DN15
• VXG41.20 – DN20
• VXG41.25 – DN25
• VXG41.32 – DN32
• VXG41.40 – DN40
• VXG41.50 – DN50

Serwis i wymiana

• Podczas prac serwisowych należy wyłączyć pompę i napięcie zasilania, zamknąć zawory odcinające, a instalację odciśnić i odczekać do jej całkowitego ostygnięcia.
• Dławicę można wymienić bez demontażu zaworu z instalacji, pod warunkiem, że instalacja nie jest pod ciśnieniem i nie jest rozgrzana oraz powierzchnia trzpienia w obszarze uszczelnienia nie jest uszkodzona.
• Jeżeli powierzchnia trzpienia jest uszkodzona w okolicy uszczelnienia, należy wymienić cały zawór.

Podsumowanie

Siemens 428488740 to dedykowana dławica z uszczelnieniem do wybranych zaworów trójdrogowych VXG41... Oryginalna część zamienna pozwala przywrócić szczelność trzpienia i utrzymać prawidłową pracę armatury w instalacjach HVAC, zgodnie z wymaganiami producenta.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest częścią zamienną: dławica z uszczelnieniem do zaworów trójdrogowych Siemens serii VXG41..
• Przeznaczony wyłącznie do stosowania z zaworami: VXG41.15, VXG41.20, VXG41.25, VXG41.32, VXG41.40 oraz VXG41.50.
• Montaż, wymianę i serwis należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz przez odpowiednio wykwalifikowany personel.
• Przed rozpoczęciem prac serwisowych przy zaworze lub siłowniku należy wyłączyć pompę i napięcie zasilania, zamknąć zawory odcinające, upuścić ciśnienie z instalacji oraz odczekać do jej całkowitego ostygnięcia.
• W razie potrzeby przed pracami serwisowymi należy odłączyć przewody elektryczne od zacisków.
• Dławicę można wymienić bez demontażu zaworu z instalacji tylko pod warunkiem, że instalacja nie jest pod ciśnieniem, nie jest rozgrzana oraz powierzchnia trzpienia nie jest uszkodzona.
• Jeżeli powierzchnia trzpienia jest uszkodzona w obszarze uszczelnienia, należy wymienić cały zawór.
• Przed ponownym uruchomieniem należy upewnić się, że siłownik został prawidłowo zamontowany.
• Nie utylizować z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
