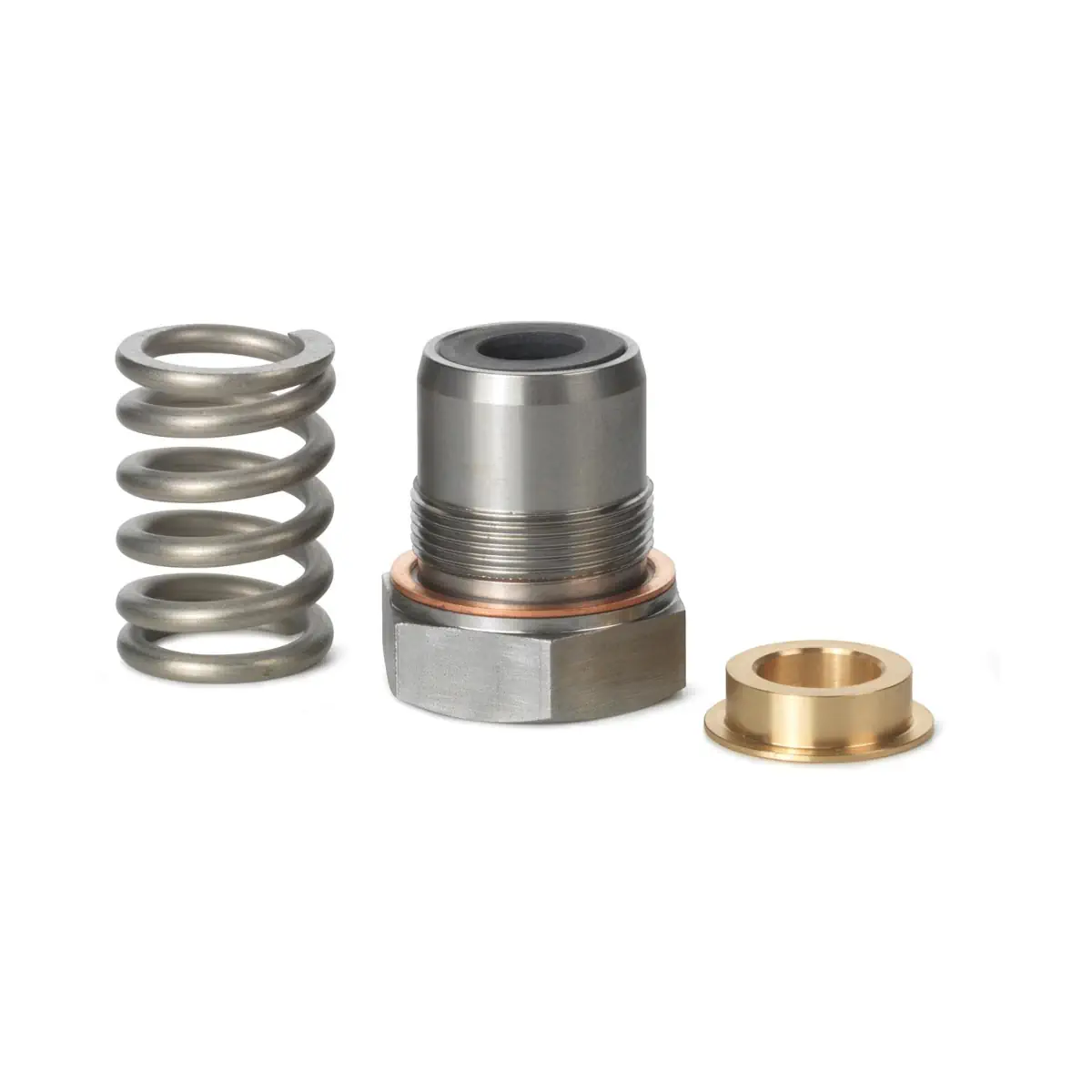

467956300 Kompletna dławica uszczelniająca, średnica trzpienia 14 [mm], uszczelnienie PTFE, do maks. 220 [°C]

467956300 (Siemens: 4 679 5630 0) to oryginalny dławik uszczelniający (sealing gland) przeznaczony do zaworów grzybkowych 2-drogowych Acvatix™ VVF45.. w wersji VVF45..4 – z tuleją PTFE do pracy w podwyższonych temperaturach medium. Element stanowi część uszczelnienia trzpienia i jest przewidziany jako część zamienna.

Najważniejsze cechy

• Producent: Siemens
• Numer katalogowy / model: 467956300 (4 679 5630 0)
• Typ: dławik uszczelniający (sealing gland) – część zamienna
• Przeznaczenie: uszczelnienie trzpienia zaworu
• Kompatybilność: zawory VVF45..4 (seria VVF45.. z dławikiem z tuleją PTFE)
• Wykonanie (wersja specjalna): tuleje PTFE (dla VVF45..4)
• Zakres temperatur medium (dla VVF45..4): do 180°C

Zastosowanie i kompatybilność

Dławik 467956300 stosuje się w zaworach VVF45..4, czyli w wersjach zaworów VVF45.. z uszczelnieniem dławicowym opartym o tuleję PTFE, przeznaczonych do pracy z medium o temperaturze do 180°C.

Materiały (wg danych dla VVF45.. / VVF45..4)

• Dławik uszczelniający – wersja standardowa: mosiądz, bez silikonu
• Dławik uszczelniający – wersja specjalna: stal nierdzewna
• Materiał uszczelnienia dławicy – wersja specjalna (VVF45..4): tuleje PTFE

Serwis i wymiana

• Dławik można wymienić bez demontażu zaworu, pod warunkiem że instalacja jest bezciśnieniowa, schłodzona, a powierzchnia trzpienia w strefie dławicy jest nieuszkodzona.
• Podczas prac serwisowych należy: wyłączyć pompę i odłączyć zasilanie, zamknąć armaturę odcinającą oraz całkowicie zredukować ciśnienie w rurociągu i odczekać do jego schłodzenia.

Podsumowanie

Siemens 467956300 to dławik uszczelniający przeznaczony do zaworów VVF45..4, gdzie zastosowano tuleje PTFE umożliwiające pracę z medium do 180°C. To właściwy wybór, gdy potrzebujesz oryginalnej części zamiennej do odtworzenia szczelności uszczelnienia trzpienia w zaworach serii VVF45.. w wykonaniu wysokotemperaturowym.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: 467956300 – kompletna dławica uszczelniająca do zaworów, przeznaczona do trzpienia o średnicy 14 mm, z uszczelnieniem PTFE, do temperatury czynnika maks. 220 °C.
• Produkt jest częścią zamienną przeznaczoną do stosowania wyłącznie w kompatybilnych zaworach wskazanych przez producenta.
• Przed montażem należy sprawdzić zgodność części z typem zaworu, średnicą trzpienia, materiałem uszczelnienia, parametrami pracy instalacji oraz dokumentacją techniczną producenta.
• Nie stosować dławicy w zaworach o innej średnicy trzpienia, niezgodnej konstrukcji lub w instalacjach przekraczających dopuszczalne parametry pracy produktu.
• Uszczelnienie PTFE należy stosować wyłącznie z czynnikami kompatybilnymi materiałowo oraz w warunkach pracy przewidzianych dla danego zaworu i instalacji.
• Montaż, wymiana i prace serwisowe powinny być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi lokalnie przepisami.
• Podczas prac przy zaworze istnieje ryzyko poparzenia, zalania, uszkodzenia mienia lub obrażeń spowodowanych ciśnieniem, wysoką temperaturą czynnika oraz pracą urządzeń współpracujących.
• Przed rozpoczęciem prac należy wyłączyć pompę, odłączyć zasilanie urządzeń współpracujących, zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji i odczekać do jej ostygnięcia.
• W razie potrzeby przed rozpoczęciem prac należy odłączyć przewody elektryczne siłownika lub innych urządzeń współpracujących z zaworem.
• Dławicę można wymieniać bez demontażu zaworu wyłącznie wtedy, gdy instalacja jest całkowicie bezciśnieniowa, schłodzona i zabezpieczona przed przypadkowym uruchomieniem.
• Przed montażem należy sprawdzić stan trzpienia zaworu w obszarze pracy uszczelnienia. Nie montować nowej dławicy, jeżeli trzpień jest porysowany, skorodowany, odkształcony lub uszkodzony.
• Jeżeli trzpień zaworu jest uszkodzony w obszarze pracy dławicy, wymiana samego elementu uszczelniającego może nie zapewnić szczelności; należy zastosować rozwiązanie wskazane przez producenta, w tym wymianę zaworu, jeżeli jest wymagana.
• Podczas montażu nie należy stosować dodatkowych smarów, past ani środków chemicznych nieprzewidzianych przez producenta, ponieważ mogą one pogorszyć trwałość uszczelnienia PTFE lub wpłynąć na kompatybilność materiałową.
• Nie przekraczać maksymalnej dopuszczalnej temperatury pracy 220 °C ani innych parametrów granicznych określonych dla zaworu i instalacji.
• Po zakończeniu montażu należy upewnić się, że dławica została prawidłowo osadzona i dokręcona zgodnie z wymaganiami producenta.
• Przed ponownym uruchomieniem instalacji należy sprawdzić, czy siłownik i wszystkie elementy współpracujące zostały prawidłowo zamontowane.
• Po napełnieniu i uruchomieniu instalacji należy przeprowadzić kontrolę szczelności w obszarze dławicy oraz obserwować zawór podczas osiągania temperatury roboczej.
• W przypadku wycieku, zapachu czynnika, nietypowej pracy zaworu lub widocznego uszkodzenia należy przerwać użytkowanie instalacji i zlecić kontrolę wykwalifikowanemu personelowi.
• Część należy przechowywać w czystym, suchym miejscu, w sposób zabezpieczający przed zabrudzeniem, uszkodzeniem uszczelnienia, odkształceniem oraz kontaktem z substancjami chemicznymi.
• Nie wyrzucać produktu z odpadami komunalnymi. Zużytą lub uszkodzoną część należy zutylizować zgodnie z lokalnymi i obowiązującymi przepisami dotyczącymi odpadów technicznych.
