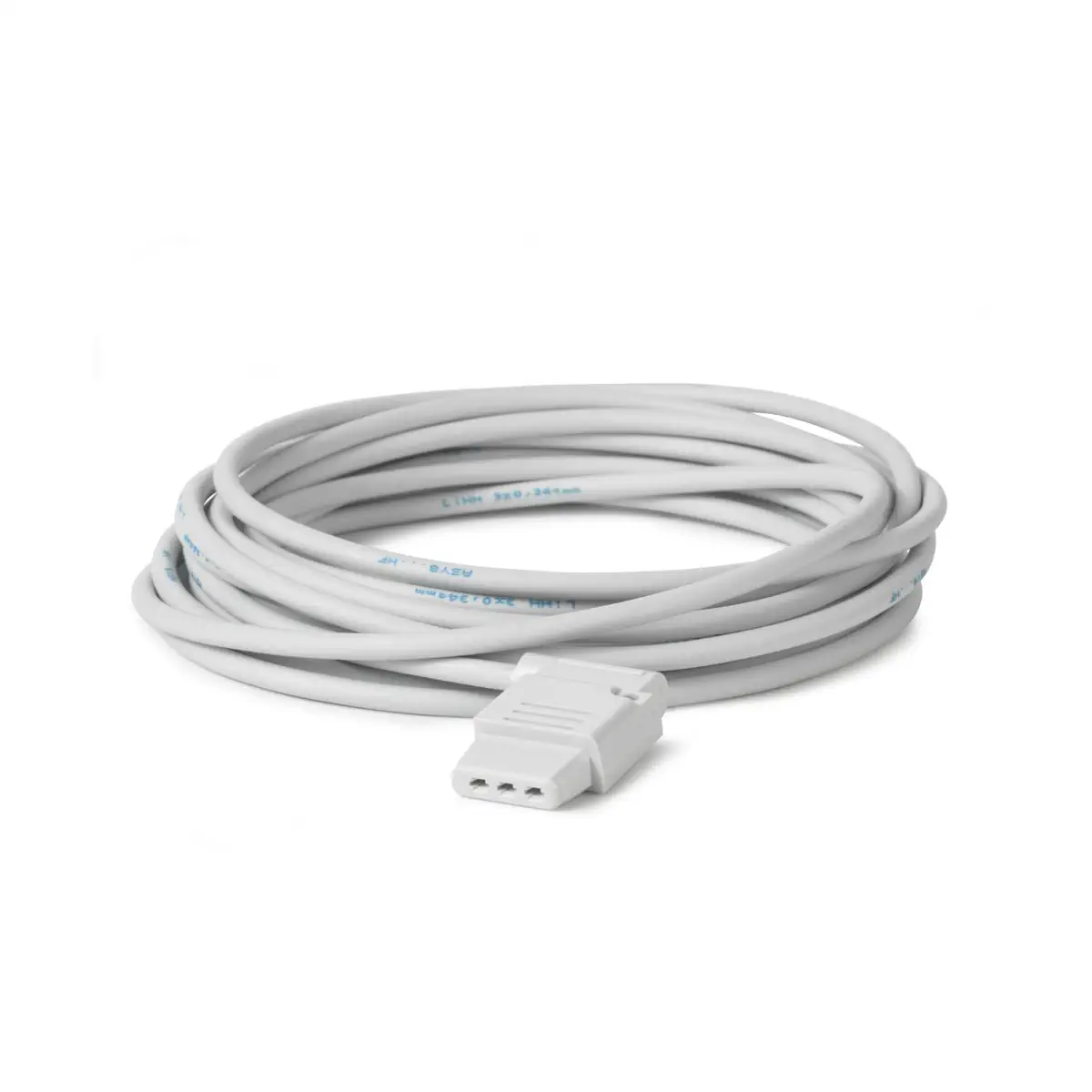

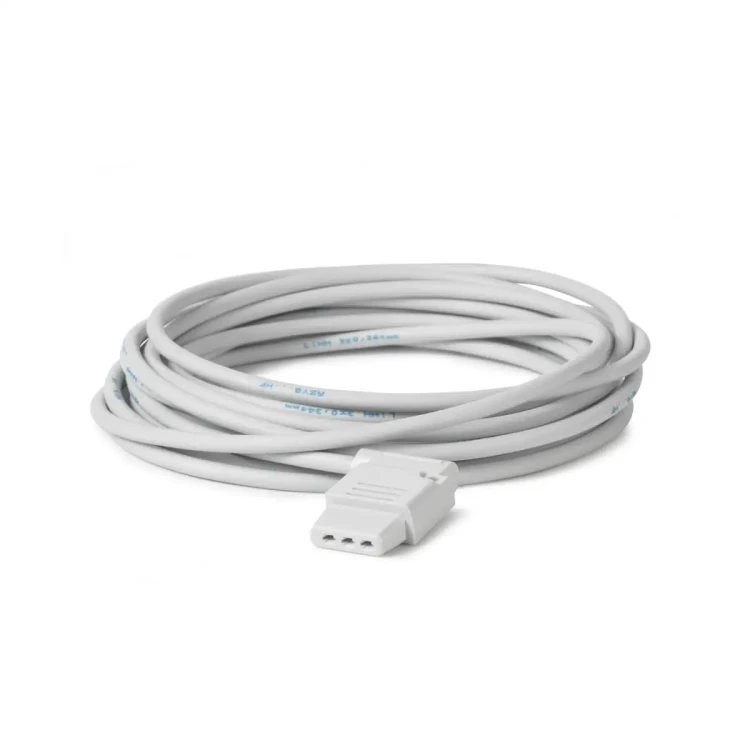

ASY3L25 Kabel przyłączeniowy do SSA31../SSB31../SSP31../SSD31.., długość 2,5 [m]

ASY3L25 to opcjonalny kabel podłączeniowy firmy Siemens o długości 2,5 m, przeznaczony do zasilania i sterowania siłowników elektromechanicznych SSP31 (AC 230 V, sterowanie 3‑stawne) w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Wyposażony w złącze wtykowe do siłownika oraz trzy przewody sygnałowe o przekroju 0,75 mm², umożliwia wygodne i bezpieczne podłączenie siłownika do sieci i regulatora.

Najważniejsze cechy

• Producent: Siemens
• Model: ASY3L25
• Typ: kabel podłączeniowy do siłowników elektromechanicznych
• Zastosowanie: podłączenie siłownika SSP31 (AC 230 V, sterowanie 3‑stawne) w instalacjach HVAC
• Długość kabla: 2,5 m
• Napięcie systemowe: 230 V AC
• Sygnał sterujący: 3‑stawny (OTWÓRZ / ZAMKNIJ)
• Liczba żył: 3
• Przekrój żył: 0,75 mm² (seryjnie dla kabli ASY3L..)
• Kolory i funkcje żył:
  • biały (Y2): sygnał sterujący ZAMKNIJ (230 V AC)
  • czarny (Y1): sygnał sterujący OTWÓRZ (230 V AC)
  • niebieski (N): przewód neutralny
• Połączenie z siłownikiem: wtyczka zatrzaskowa do gniazda siłownika SSP31
• Możliwość dodatkowego zabezpieczenia wtyczki za pomocą śruby ASY98 (opcjonalnie)
• System złącz Siemens: brak możliwości pomylenia kabli podłączeniowych 230 V AC z kablami 24 V AC

Zastosowanie

Kabel ASY3L25 przeznaczony jest do elektrycznego podłączenia siłownika elektromechanicznego SSP31 (AC 230 V, sterowanie 3‑stawne) do regulatora oraz sieci zasilającej w systemach:

• ogrzewania
• wentylacji
• klimatyzacji i chłodzenia

Stosowany jest jako opcjonalny kabel podłączeniowy o zwiększonej długości 2,5 m, wszędzie tam, gdzie standardowy kabel siłownika jest niewystarczający lub wymagane jest prowadzenie przewodów inną trasą instalacyjną.

Funkcje i działanie

Kabel ASY3L25 realizuje rozdzielenie funkcji sterujących siłownikiem SSP31 poprzez osobne żyły dla sygnałów OTWÓRZ i ZAMKNIJ oraz przewód neutralny:

• Przewód czarny (Y1): doprowadza sygnał sterujący OTWÓRZ (230 V AC) do siłownika.
• Przewód biały (Y2): doprowadza sygnał sterujący ZAMKNIJ (230 V AC) do siłownika.
• Przewód niebieski (N): stanowi przewód neutralny wspólny dla zasilania i sterowania.

Dzięki dedykowanej wtyczce do siłownika oraz kolorowemu oznaczeniu żył, kabel ułatwia poprawne okablowanie zgodne ze schematami połączeń dla siłownika SSP31 i ogranicza ryzyko błędów montażowych.

Podłączenie elektryczne i okablowanie

• Strona siłownika: wtyczka zatrzaskowa dopasowana do gniazda siłownika SSP31.
• Możliwość dodatkowego mocowania: wtyczkę można mechanicznie zabezpieczyć śrubą ASY98, co chroni przed przypadkowym wysunięciem.
• Strona instalacji: trzy przewody (biały, czarny, niebieski) do podłączenia zgodnie z lokalnymi przepisami oraz schematem regulatora 230 V AC.
• Kolorystyka i oznaczenia żył (ASY3L.. z SSP31):
  • biały – Y2: sygnał sterujący ZAMKNIJ (230 V AC)
  • czarny – Y1: sygnał sterujący OTWÓRZ (230 V AC)
  • niebieski – N: przewód neutralny
• Przekrój żył: 0,75 mm² – zgodnie z danymi dla kabli serii ASY3L..
• Dopuszczalny kontakt z korpusem zaworu: kabel może stykać się z rozgrzanym korpusem zaworu, pod warunkiem że temperatura korpusu nie przekracza 80 °C.

Dane techniczne

• Oznaczenie typu: ASY3L25
• Rodzaj: kabel podłączeniowy do siłowników elektromechanicznych
• Kompatybilność: siłowniki SSP31 (AC 230 V, sterowanie 3‑stawne)
• Długość przewodu: 2,5 m
• Napięcie systemowe: 230 V AC
• Sygnał sterujący: 3‑stawny (OTWÓRZ / ZAMKNIJ)
• Liczba żył: 3
• Przekrój żył: 0,75 mm² (dotyczy kabli serii ASY3L..)
• Kolory żył i przypisanie: biały (Y2 – ZAMKNIJ), czarny (Y1 – OTWÓRZ), niebieski (N – neutralny)

Montaż

• Wpiąć wtyczkę kabla ASY3L25 w gniazdo siłownika SSP31 aż do zatrzaśnięcia.
• W razie potrzeby dodatkowo zabezpieczyć wtyczkę śrubą ASY98, zgodnie z instrukcją producenta.
• Podczas prowadzenia kabla unikać bocznych sił i naprężeń działających na zamontowany siłownik.
• Podłączenia po stronie instalacji 230 V AC wykonać zgodnie ze schematem połączeń dla siłownika SSP31 oraz obowiązującymi przepisami lokalnymi.

Podsumowanie

Siemens ASY3L25 to dedykowany kabel podłączeniowy 2,5 m do siłowników elektromechanicznych SSP31 (AC 230 V, sterowanie 3‑stawne). Trzy żyły o przekroju 0,75 mm² z czytelnym oznaczeniem kolorystycznym (Y1 – OTWÓRZ, Y2 – ZAMKNIJ, N – neutralny), wtyczka zatrzaskowa z możliwością dodatkowego zabezpieczenia śrubą ASY98 oraz system złącz eliminujący pomylenie kabli 230 V i 24 V AC sprawiają, że ASY3L25 jest wygodnym i bezpiecznym rozwiązaniem do podłączania siłowników SSP31 w profesjonalnych instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest przewodem podłączeniowym ASY3L25 o długości 2,5 m, przeznaczonym do współpracy z siłownikiem 3-stawnym SSP31 z zasilaniem 230 V AC.
• Podłączenie elektryczne należy wykonywać zgodnie z dokumentacją producenta oraz lokalnymi przepisami elektrycznymi.
• Produkt przeznaczony do obwodów 230 V AC. Przed podłączeniem, odłączeniem lub pracami instalacyjnymi należy wyłączyć zasilanie.
• Nieprawidłowe okablowanie lub zastosowanie produktu niezgodnie z przeznaczeniem może spowodować nieprawidłową pracę urządzenia lub uszkodzenie instalacji.
• Nie należy mylić przewodu przeznaczonego do wersji 230 V AC z przewodami i wtykami stosowanymi w urządzeniach 24 V AC lub 24 V AC/DC.
• Podczas instalacji należy unikać bocznych sił i naprężeń działających na przewód oraz złącze.
• Końcówki przewodów po zdjęciu izolacji należy prawidłowo zacisnąć zgodnie z instrukcją montażu.
• Przewód może stykać się z rozgrzanym korpusem zaworu tylko wtedy, gdy temperatura korpusu zaworu nie przekracza 80 °C.
• Produkt należy stosować wyłącznie w dopuszczalnych warunkach otoczenia określonych przez producenta dla współpracującego urządzenia.
• Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
