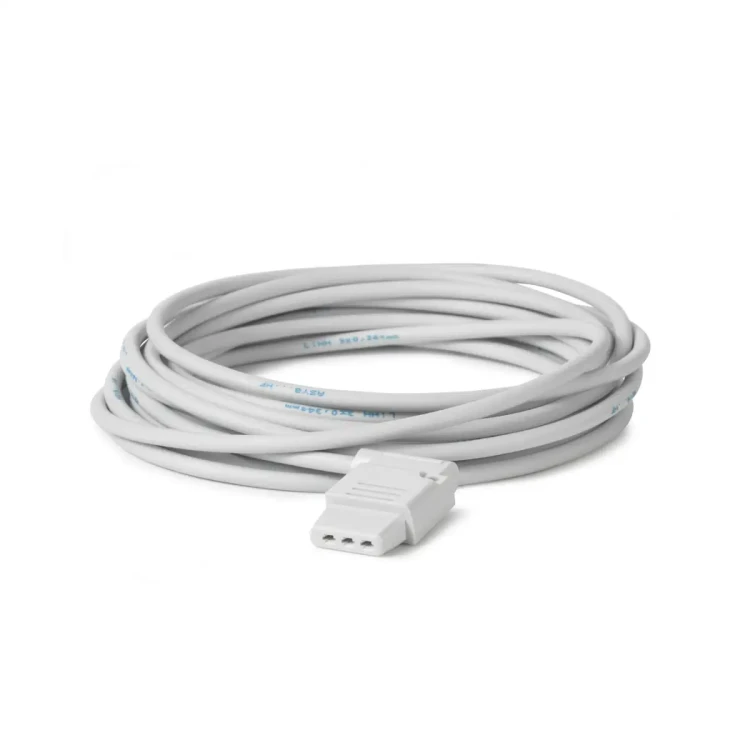

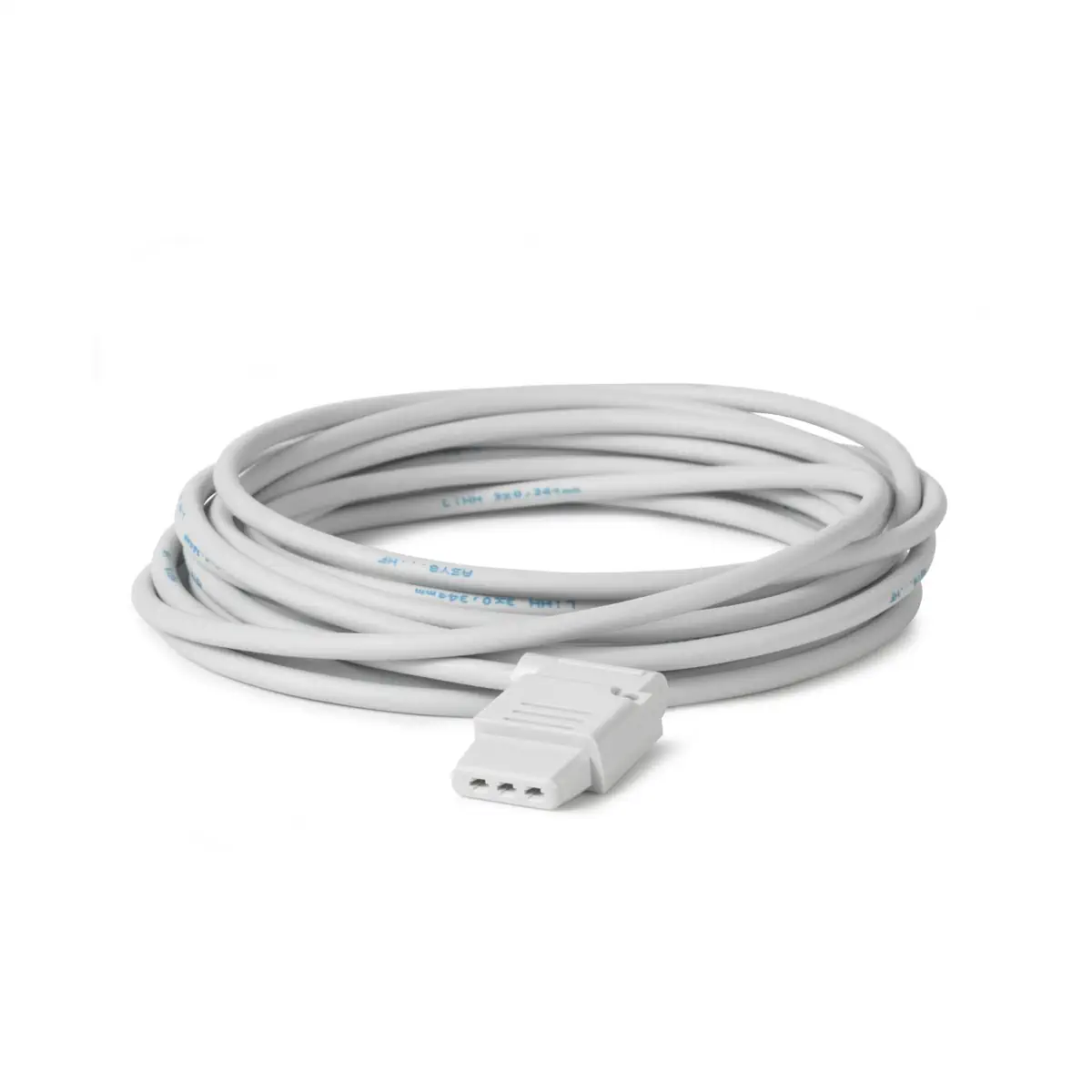

ASY8L45 Kabel przyłączeniowy do SSA81../SSB81../SSP81../SSD81.., długość 4,5 [m]

ASY8L45 to dodatkowy kabel podłączeniowy firmy Siemens o długości 4,5 m, przeznaczony do siłowników elektromechanicznych SSP81.. (24 V AC, sterowanie 3‑stawne) z rodziny ACVATIX. Umożliwia wygodne podłączenie siłownika do regulatora w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych wszędzie tam, gdzie standardowy przewód jest zbyt krótki.

Najważniejsze cechy

• Producent: Siemens
• Rodzina produktów: ACVATIX
• Model: ASY8L45
• Typ: kabel podłączeniowy do siłowników elektromechanicznych
• Przeznaczenie: siłowniki SSP81.. (24 V AC, sterowanie 3‑stawne)
• Długość kabla: 4,5 m
• Napięcie systemowe: 24 V AC
• Przekrój przewodów: 0,5 mm² (dla kabli typu ASY8L..)
• Kolorystyka żył: pomarańczowa – Y2 (ZAMKNIJ), fioletowa – Y1 (OTWÓRZ), czerwona – N (potencjał systemowy 24 V AC)
• Kompatybilność: siłowniki SSP81.. stosowane z zaworami VVP47.., VXP47.., VMP47.. w instalacjach HVAC

Zastosowanie

Kabel ASY8L45 służy do elektrycznego połączenia siłowników SSP81.. (24 V AC, sterowanie 3‑stawne) z regulatorem w układach regulacji wody grzewczej i chłodniczej w instalacjach:

• grzewczych,
• wentylacyjnych,
• klimatyzacyjnych.

Poprzez siłowniki SSP81.., kabel ASY8L45 jest stosowany w układach sterujących zaworami:

• VVP47.. – zawory przelotowe,
• VXP47.. – zawory trójdrogowe,
• VMP47.. – zawory trójdrogowe z obejściem.

Zgodnie z danymi producenta, kabel przyłączeniowy siłownika może stykać się z rozgrzanym korpusem zaworu, o ile temperatura korpusu nie przekracza 80 °C.

Budowa i okablowanie

ASY8L45 jest kablem dedykowanym do siłowników SSP81.., wyposażonym w wtyczkę do siłownika oraz przewody robocze oznaczone kolorami i symbolami zacisków regulatora. Oznaczenia żył dla kabli typu ASY8L.. są następujące:

• Y2 – ZAMKNIJ: żyła pomarańczowa (oznaczenie 7), sygnał sterujący ZAMKNIJ (24 V AC)
• Y1 – OTWÓRZ: żyła fioletowa (oznaczenie 6), sygnał sterujący OTWÓRZ (24 V AC)
• N: żyła czerwona (oznaczenie 1), potencjał systemowy 24 V AC

Długość przewodu dla modelu ASY8L45 wynosi L = 4,5 m.

Dane techniczne

• Model: ASY8L45
• Rodzaj: kabel podłączeniowy do siłowników SSP81..
• Długość nominalna: 4,5 m
• Napięcie systemowe: 24 V AC (zgodnie z zasilaniem siłowników SSP81..)
• Sygnał sterujący (przez żyły Y1/Y2): 3‑stawny OTWÓRZ / ZAMKNIJ dla siłowników SSP81..
• Przekrój przewodów: 0,5 mm² (kable ASY8L..)
• Przeznaczenie: praca w systemach sterowania zaworami V..P47.. poprzez siłowniki SSP81..

Montaż i podłączenie

• Wtyczka kabla jest montowana zatrzaskowo w gnieździe siłownika SSP81.. i może być dodatkowo zabezpieczona śrubą ASY98, przeznaczoną do zabezpieczenia wtyczki kabla.
• Wolne końce przewodu należy podłączyć do wyjść regulatora zgodnie ze schematem połączeń dla siłowników SSP81..:
  • Y1 – sygnał sterujący OTWÓRZ (24 V AC),
  • Y2 – sygnał sterujący ZAMKNIJ (24 V AC),
  • N – potencjał systemowy 24 V AC.
• Podłączenie elektryczne musi być wykonywane zgodnie z lokalnymi przepisami oraz z instrukcją montażu i schematami połączeń siłownika.
• Przewód może być prowadzony w pobliżu korpusu zaworu; dopuszczalny jest kontakt z korpusem o temperaturze do 80 °C.

Podsumowanie

Siemens ASY8L45 to 4,5‑metrowy kabel podłączeniowy 24 V AC przeznaczony do siłowników SSP81... Kolorowe oznaczenie żył (Y1, Y2, N), odpowiedni przekrój 0,5 mm² oraz zatrzaskowa wtyczka z możliwością dodatkowego zabezpieczenia śrubą ASY98 zapewniają pewne i czytelne połączenie siłownika z regulatorem w instalacjach HVAC opartych na zaworach V..P47...

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens ASY8L45 – kabel podłączeniowy o długości 4,5 m, przeznaczony do współpracy z kompatybilnymi siłownikami Siemens zasilanymi napięciem 24 V AC i sterowanymi sygnałem 3-punktowym.
• Produkt jest elementem wyposażenia dodatkowego i nie jest samodzielnym urządzeniem regulacyjnym. Należy stosować go wyłącznie z urządzeniami przewidzianymi przez producenta.
• Przed montażem należy sprawdzić zgodność kabla z typem siłownika, napięciem zasilania oraz sposobem sterowania. Nie stosować kabla w instalacjach 230 V AC ani w układach o innym przeznaczeniu niż określone w dokumentacji producenta.
• Montaż, podłączenie i prace serwisowe powinny być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją techniczną producenta oraz obowiązującymi lokalnie przepisami.
• Przed rozpoczęciem prac należy odłączyć napięcie zasilające urządzenia współpracującego i upewnić się, że instalacja elektryczna nie znajduje się pod napięciem.
• Nie podłączać ani nie odłączać kabla przy włączonym zasilaniu, jeżeli dokumentacja urządzenia współpracującego nie dopuszcza takiej czynności.
• Podczas podłączania należy zachować prawidłową kolejność przewodów oraz oznaczenia zacisków zgodnie ze schematem producenta. Błędne podłączenie może spowodować nieprawidłową pracę siłownika lub uszkodzenie urządzenia.
• Kabel należy prowadzić w sposób zabezpieczający go przed uszkodzeniami mechanicznymi, nadmiernym zginaniem, naprężeniem, przetarciem, wilgocią oraz działaniem źródeł ciepła.
• Nie stosować produktu, jeśli kabel, izolacja, wtyk lub złącze są uszkodzone, zdeformowane, przecięte albo wykazują ślady przegrzania.
• Nie należy samodzielnie modyfikować, skracać, przedłużać ani naprawiać kabla, jeżeli nie jest to dopuszczone przez producenta lub dokumentację techniczną urządzenia.
• Produkt należy stosować wyłącznie w dopuszczalnych warunkach pracy urządzenia współpracującego, w szczególności w zakresie temperatury, wilgotności i stopnia ochrony instalacji.
• Kabel powinien być prowadzony w sposób ograniczający ryzyko zakłóceń elektrycznych oraz przypadkowego wyrwania lub poluzowania połączenia.
• Ze względu na długość przewodu 4,5 m należy zapewnić jego prawidłowe ułożenie i zamocowanie, aby uniknąć potknięcia, przypadkowego zaczepienia, naprężenia złącza lub uszkodzenia izolacji.
• Po zakończeniu montażu należy sprawdzić poprawność podłączenia, stabilność połączenia oraz prawidłowe działanie urządzenia współpracującego.
• W przypadku nieprawidłowej pracy, zapachu spalenizny, przegrzewania, widocznego uszkodzenia lub podejrzenia wady produktu należy natychmiast odłączyć zasilanie i zaprzestać użytkowania do czasu weryfikacji przez wykwalifikowany personel.
• Produkt należy przechowywać i transportować w sposób chroniący go przed wilgocią, zabrudzeniem, uszkodzeniami mechanicznymi oraz nadmiernym zginaniem przewodu.
• Nie wyrzucać produktu z odpadami komunalnymi. Zużyty produkt należy przekazać do odpowiedniego punktu zbiórki odpadów elektrycznych i elektronicznych lub zutylizować zgodnie z lokalnymi przepisami.

Pliki do pobrania:
ASY8L45 Karta katalogowa
