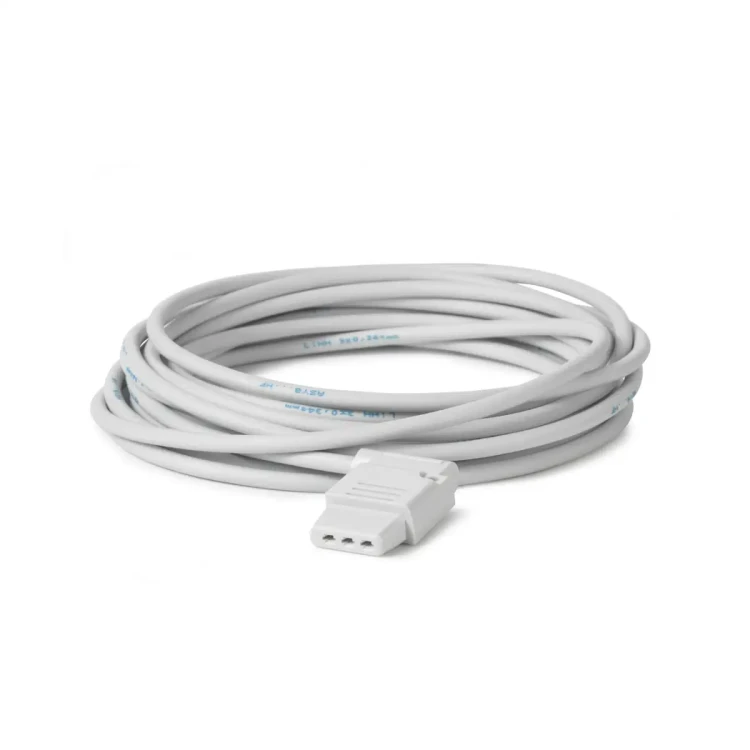

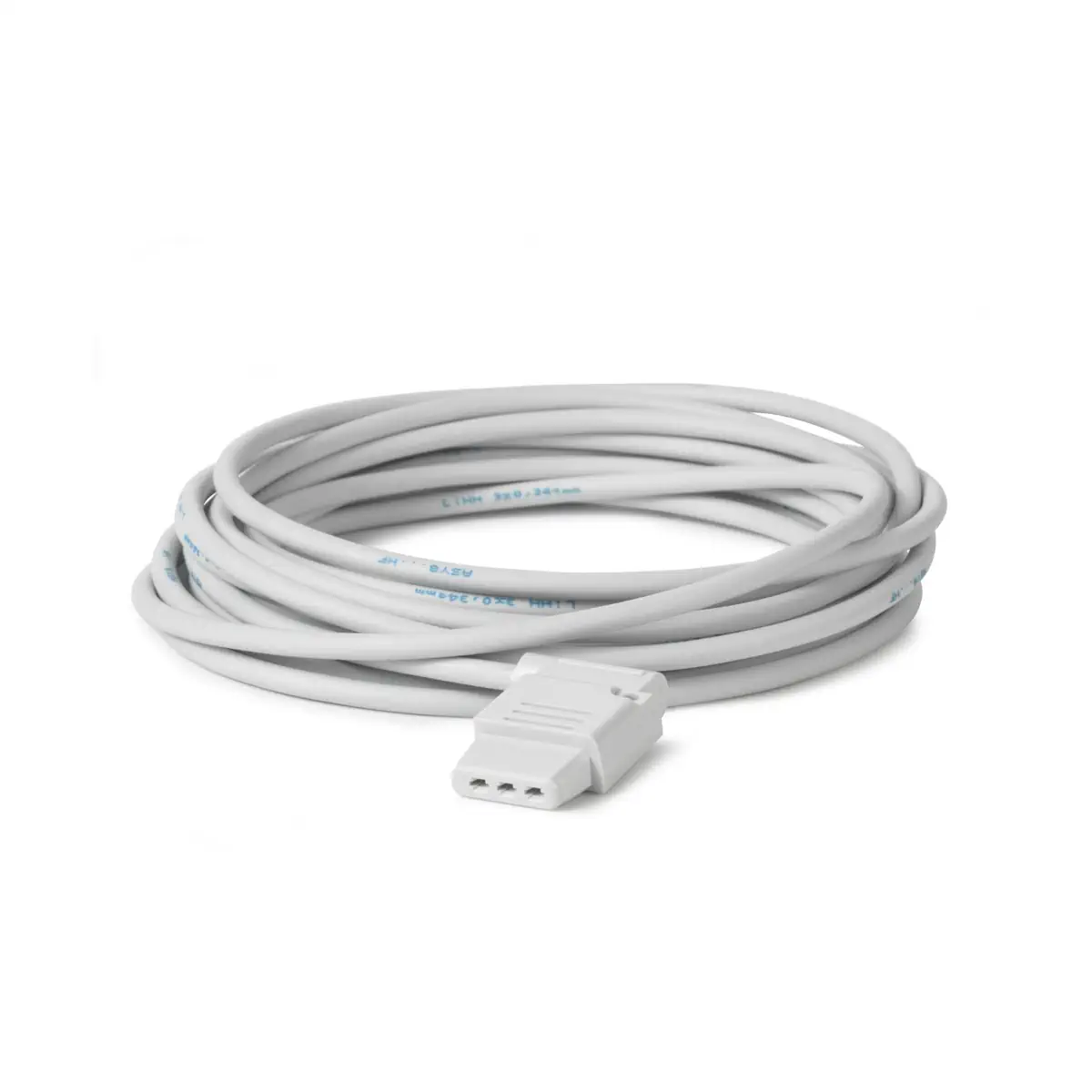

ASY3L45 Kabel przyłączeniowy do SSA31../SSB31../SSP31../SSD31.., długość 4,5 [m]

ASY3L45 to fabryczny kabel podłączeniowy firmy Siemens o długości 4,5 m, przeznaczony do zasilania i sterowania siłownikami elektromechanicznymi 3‑stawnymi 230 V AC (np. SSP31) w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Zapewnia pewne połączenie elektryczne między siłownikiem a regulatorem, z wyraźnie oznaczonymi żyłami sterującymi OTWÓRZ / ZAMKNIJ i przewodem neutralnym.

Najważniejsze cechy

• Producent: Siemens
• Model: ASY3L45
• Typ: kabel podłączeniowy do siłowników elektromechanicznych
• Długość przewodu: 4,5 m
• Napięcie robocze: 230 V AC
• Sposób sterowania: 3‑stawny (OTWÓRZ / ZAMKNIJ / STOP przez brak sygnału)
• Liczba żył: 3 (Y1, Y2, N)
• Przekrój żył: 0,75 mm²
• Przeznaczenie: okablowanie siłowników 3‑stawnych 230 V AC w systemach HVAC
• Fabryczna wtyczka: gotowa do bezpośredniego wpięcia w siłownik, z możliwością dodatkowego zabezpieczenia śrubą ASY98
• Wyraźne oznaczenie kolorami: osobne żyły dla OTWÓRZ, ZAMKNIJ i przewodu neutralnego

Zastosowanie

Kabel ASY3L45 stosowany jest jako wyposażenie dodatkowe do siłowników elektromechanicznych zasilanych 230 V AC i sterowanych 3‑stawnie. Umożliwia wygodne podłączenie siłownika do regulatora w instalacjach:

• ogrzewania wodnego,
• chłodzenia wodnego,
• wentylacji i klimatyzacji,

w których siłownik steruje zaworem regulacyjnym (np. z serii V..P47..). Długość 4,5 m pozwala na prowadzenie przewodu od siłownika do szafy sterowniczej lub puszki przyłączeniowej bez konieczności stosowania dodatkowych złącz.

Budowa i funkcje

• Trójżyłowy przewód przystosowany do pracy w obwodach 230 V AC z 3‑stawnym sterowaniem.
• Fabrycznie zamontowana wtyczka dopasowana do gniazda siłownika – szybki montaż bez zarabiania przewodu po stronie siłownika.
• Zatrzaskowe mocowanie wtyczki w siłowniku; możliwość dodatkowego mechanicznego zabezpieczenia śrubą ASY98, aby zapobiec przypadkowemu wysunięciu.
• Rozróżnienie systemów napięć – konstrukcja systemu kabli i wtyczek Siemens eliminuje pomylenie kabli 230 V AC z kablami 24 V.
• Przekrój 0,75 mm² zapewnia odpowiednią wytrzymałość prądową i mechaniczną w typowych zastosowaniach HVAC.

Podłączenie elektryczne

Kabel ASY3L45 jest przeznaczony do podłączenia siłownika do regulatora w układach 230 V AC z 3‑stawnym sterowaniem. Poszczególne żyły mają następujące oznaczenia i funkcje:

• Biały (żyła 7) – Y2: sygnał sterujący ZAMKNIJ (230 V AC)
• Czarny (żyła 6) – Y1: sygnał sterujący OTWÓRZ (230 V AC)
• Niebieski (żyła 4) – N: przewód neutralny

Żyły po stronie regulatora podłącza się odpowiednio do zacisków wyjściowych sterowania 3‑stawnego (Y1 – OTWÓRZ, Y2 – ZAMKNIJ, N – neutralny), zgodnie ze schematem połączeń zastosowanego regulatora.

Dane techniczne

• Model: ASY3L45
• Rodzaj produktu: kabel podłączeniowy do siłowników
• Napięcie robocze: 230 V AC
• Rodzaj sterowania: 3‑stawne (OTWÓRZ / ZAMKNIJ)
• Długość przewodu: 4,5 m
• Liczba żył: 3
• Przekrój żył: 0,75 mm²
• Kolory żył: biały (Y2 – ZAMKNIJ), czarny (Y1 – OTWÓRZ), niebieski (N – neutralny)
• Możliwość zabezpieczenia wtyczki: śruba mocująca ASY98 (akcesorium opcjonalne)

Montaż i uruchomienie

• Wpiąć wtyczkę kabla ASY3L45 w gniazdo siłownika 230 V AC, aż do wyczuwalnego zatrzaśnięcia.
• W razie potrzeby zabezpieczyć wtyczkę śrubą ASY98, aby uniemożliwić jej przypadkowe odłączenie.
• Drugi koniec przewodu podłączyć do zacisków regulatora według funkcji żył (Y1, Y2, N).
• Przed włączeniem zasilania sprawdzić poprawność połączeń i brak uszkodzeń przewodu.

Podsumowanie

Siemens ASY3L45 to dedykowany, trójżyłowy kabel podłączeniowy o długości 4,5 m, zaprojektowany do siłowników elektromechanicznych 230 V AC, 3‑stawnych. Fabryczna wtyczka, czytelne oznaczenie kolorystyczne żył oraz możliwość dodatkowego zabezpieczenia połączenia śrubą ASY98 zapewniają szybki, pewny i bezpieczny montaż w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest przewodem podłączeniowym ASY3L45 o długości 4,5 m, przeznaczonym do siłowników 3-stawnych SSP31 z zasilaniem 230 V AC.
• Podłączenie elektryczne należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz lokalnymi przepisami elektrycznymi.
• Produkt przeznaczony do instalacji niskonapięciowych urządzeń automatyki. Przed montażem, podłączeniem, odłączeniem lub pracami serwisowymi należy wyłączyć zasilanie.
• Przewód należy stosować wyłącznie zgodnie z właściwym schematem połączeń dla siłownika SSP31. Nieprawidłowe okablowanie może spowodować uszkodzenie urządzenia lub nieprawidłową pracę instalacji.
• Przewód jest przeznaczony do napięcia 230 V AC i sygnału sterującego 3-stawnego. Nie stosować z urządzeniami lub obwodami 24 V AC / 24 V AC/DC ani z innymi modelami nieprzewidzianymi w dokumentacji.
• Podczas instalacji należy unikać bocznych sił i naprężeń działających na przewód oraz na wtyczkę w zamontowanym urządzeniu.
• Kabel przyłączeniowy może stykać się z rozgrzanym korpusem zaworu wyłącznie wtedy, gdy temperatura korpusu zaworu nie przekracza 80 °C.
• Przy pracach serwisowych instalacji należy wyłączyć napięcie zasilające oraz w razie potrzeby odłączyć przewody elektryczne od zacisków.
• Przewód należy stosować z zabezpieczeniem obwodu zgodnym z dokumentacją producenta; dla kabla zasilającego wskazano bezpiecznik 2 A szybkiego działania.
• Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
