DXR2.E10PL-102B Sterownik kompaktowy 24V AC ze zintegrowanym siłownikiem 10Nm, 1x AO, 4 wyjścia triakowe, 1x DI, 2x UI, wbudowany czujnik różnicy ciśnień, wbudowana magistrala KNX/PL-Link, obsługa do 30 DP

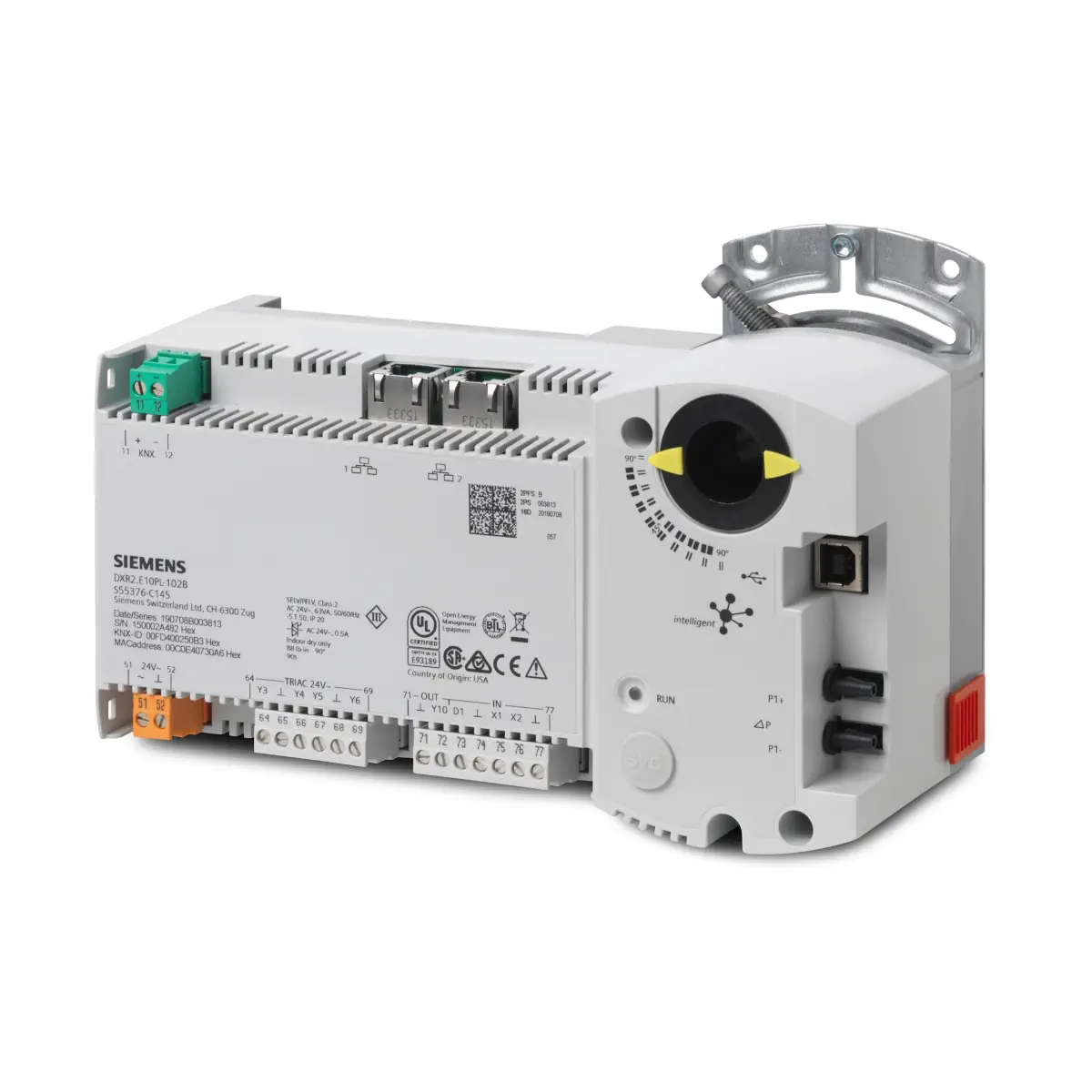

DXR2.E10PL-102B to kompaktowa, programowalna stacja automatyki pomieszczeniowej z wbudowanym siłownikiem (combo room automation station + actuator) przeznaczona do zastosowań o podwyższonych wymaganiach funkcjonalnych i elastyczności w automatyce pomieszczeń, w szczególności w aplikacjach VAV, Dual Duct oraz FPB. Urządzenie komunikuje się w sieci BACnet/IP (BTL), obsługuje również BACnet/SC, posiada magistralę KNX PL-Link (wraz z zasilaniem magistrali), 2-portowy przełącznik Ethernet oraz interfejs USB do serwisu i uruchomienia. Zasilanie stanowi AC 24 V, a napęd o momencie 10 Nm jest montowany bezpośrednio na osi przepustnicy.

Najważniejsze cechy

• Producent: Siemens
• Model: DXR2.E10PL-102B
• Numer zamówieniowy: S55376-C145
• Typ urządzenia: kompaktowa, programowalna stacja automatyki pomieszczeniowej ze zintegrowanym siłownikiem
• Zasilanie: AC 24 V (-15% / +20%), 50/60 Hz
• Komunikacja: BACnet/IP (BACnet over UDP/IP), BACnet/SC; 2 × RJ45 (10/100 Mbps, autosensing)
• Certyfikacja BACnet: BTL (BACnet Protocol Revision 13; profil BTL-AAC)
• Magistrala urządzeń polowych: KNX TP1 PL-Link (izolacja galwaniczna), zasilanie magistrali 50 mA
• 2-portowy przełącznik Ethernet – ekonomiczne okablowanie w topologii liniowej
• Interfejs USB 2.0 (Type B): serwis, uruchomienie, wgrywanie firmware, dostęp LAN
• Zintegrowany siłownik: 10 Nm, czas obrotu 90°: 90 s, kąt nominalny 90°, maks. 95°
• Wbudowany czujnik różnicy ciśnień: 0…500 Pa (0…2 in WC)
• Złącza: wtykane listwy zaciskowe (plug-in terminal blocks)
• Punkty danych: wersja z 30 data points

Zastosowanie

DXR2.E10PL-102B stanowi infrastrukturę dla funkcji systemowych i aplikacyjnych w automatyce pomieszczeń. Urządzenie jest przeznaczone do aplikacji Desigo Room Automation, łączących w jednym rozwiązaniu: HVAC, oświetlenie oraz żaluzje/rolety (rozszerzenie poprzez KNX PL-Link).

Preinstalowane aplikacje (przykładowe)

• VAV, Fan Powered Box (FPB) i stały przepływ – z grzaniem elektrycznym stopniowanym
• VAV, FPB i stały przepływ – z modulowanym zaworem wody grzewczej (regulacja wg temperatury pomieszczenia lub nawiewu)
• Dual duct VAV – zimny kanał, gorący kanał lub VAV z dedykowanym kanałem wentylacji
• Chilled beam – aktywne/pasywne (2-rurowe) lub chłodzenie/grzanie (2-rurowe lub 4-rurowe)
• Grzejnik – gorąca woda, para lub grzanie elektryczne (stopniowane lub modulowane)

Opcje aplikacyjne (wybrane)

• Oddzielne nastawy temperatury i wydatku wentylacji dla 4 trybów pracy
• Oddzielne nastawy minimalnego i maksymalnego przepływu dla chłodzenia i grzania
• Sterowanie wentylatorem: 1-stopniowe, wielostopniowe lub zmienne (FPB)
• Sterowanie zaworem wody lodowej i zaworem wody grzewczej
• Sufit promiennikowy: chłodzenie, chłodzenie/grzanie (2-rurowe) lub chłodzenie/grzanie (4-rurowe)
• Pomiar i regulacja wydatku powietrza wywiewanego
• Oświetlenie: do 4 niezależnych stref
• Żaluzje/rolety: 1 lub 2 silniki

Komunikacja i uruchomienie

• Ethernet: 2 × RJ45 (ekranowane), 10Base-T/100BASE-TX, IEEE 802.3; 10/100 Mbps (autosensing)
• Protokół: BACnet over UDP/IP
• USB 2.0: Type B, 12 Mbps – serwis i commissioning, wgrywanie firmware, dostęp do LAN
• KNX PL-Link: komunikacja z panelami/pokojowymi operatorami, przełącznikami, czujnikami, siłownikami i oprawami; połączenie plug-and-play urządzeń Siemens KNX PL-Link; integracja urządzeń KNX S-Mode (wymaga ETS)

Wejścia/wyjścia (DXR2.E10PL-102B)

• Wejścia: 1 × DI, 2 × UI (uniwersalne), 1 × wejście czujnika różnicy ciśnień (ΔP)
• Wyjścia: 4 × DO (Triac, AC 24 V), 1 × AO (DC 0…10 V)

Wyjścia Triac (Y3…Y6)

• Napięcie przełączania: AC 24 V
• Typ: high side (Triac zwiera do AC 24 V)
• Dopuszczalne obciążenie: 500 mA / 12 VA na wyjście
• Zabezpieczenie: odporność na zwarcie (short-circuit proof)

Wyjście analogowe (Y10)

• Zakres: DC 0…10 V (do 10,5 V w nadzakresie)
• Prąd wyjściowy: max. 1 mA

Wejścia uniwersalne (X1, X2) – obsługiwane typy sygnałów

• Rezystancyjne: 1 kΩ, 2,5 kΩ, 10 kΩ, 100 kΩ (z korekcją rezystancji linii)
• Temperatura: PT1K 375, PT1K 385, (LG-)Ni1000, Ni1000 DIN, T1 (PTC), NTC10K (Type II), NTC100K
• Napięciowe: 0…10 V (również w przeliczeniu 0…100%); rozdzielczość 2 mV

Wbudowany czujnik różnicy ciśnień (P1+, P1-)

• Zakres pomiarowy: 0…500 Pa
• Zakres przeciążenia: 0…100 kPa
• Dokładność zakresu: 4,5%
• Dokładność punktu zerowego: 0,2 Pa
• Rozdzielczość: 12 bit
• Przyłącza (średnica króćców): 5,2 mm

Siłownik zintegrowany – parametry mechaniczne

• Moment obrotowy: 10 Nm (88 lb-in)
• Czas ruchu dla 90°: 90 s (50 Hz lub 60 Hz)
• Kąt obrotu: nominalnie 90°, maksymalnie 95°
• Obsługiwane średnice osi: 8…16 mm oraz 6…13 mm
• Minimalna długość osi: 20 mm
• Montaż: bezpośrednio na osi przepustnicy (z dołączonym uchwytem montażowym)

Zasilanie i pobór mocy

• Napięcie pracy: AC 24 V (-15% / +20%)
• Częstotliwość: 50/60 Hz
• Bezpiecznik wewnętrzny: 4 A, bezzwłoczny, niewymienny (irreversible)
• Zużycie mocy (dla doboru transformatora): base load 11 VA
• Maks. pobór mocy (z podłączonymi urządzeniami polowymi): 63 VA

Sygnalizacja LED i przycisk serwisowy

• RUN (zielony): świeci ciągle – urządzenie gotowe do pracy; zgaszony – brak zasilania; regularne miganie – start lub program zatrzymany
• RUN (czerwony): świeci ciągle – błąd programu / błąd komunikacji (KNX PL-Link) / błąd sprzętowy; szybkie miganie – nieprawidłowe/uszkodzone oprogramowanie lub brak załadowanej aplikacji; miganie na polecenie „wink” – identyfikacja fizyczna
• SVC (Service): krótki nacisk – identyfikacja urządzenia w sieci; dostępna procedura resetu do ustawień fabrycznych

Dane techniczne

• Obudowa (kolor): RAL 7035 (jasnoszary)
• Wymiary (S × W × G): 201 mm × 136,94 mm × 81,72 mm
• Masa urządzenia: ok. 831 g
• Stopień ochrony: IP20, IP30
• Warunki pracy: -5…50°C; wilgotność 5…95% r.h. (bez kondensacji)
• Transport/magazynowanie: -25…70°C; wilgotność 5…95% r.h. (bez kondensacji)
• Przetworniki: A/D 14 bit (wejścia analogowe), D/A 12 bit (wyjścia analogowe)
• Procesor: Texas Instruments AM3352, 300 MHz; RAM: 128 MB SDRAM (DDR3); Flash: 512 MB NAND

Montaż i okablowanie (informacje praktyczne)

• Urządzenie jest przeznaczone do montażu bezpośrednio na osi przepustnicy; uchwyt montażowy jest dołączony.
• KNX PL-Link: do 80 m z zasilaniem wewnętrznym magistrali lub do 300 m z zewnętrznym zasilaniem.
• Ethernet: do 100 m.
• Linie sygnałowe: do 80 m (dla AI 100 kΩ, NTC10K, NTC100K: 30 m lub 80 m przy ekranowaniu).
• Zaciski: wtykane, śrubowe; zalecana długość odizolowania 6…7,5 mm; moment dokręcania 0,6 Nm.

Podsumowanie

Siemens DXR2.E10PL-102B to kompaktowa stacja automatyki pomieszczeniowej Desigo z wbudowanym siłownikiem 10 Nm i czujnikiem różnicy ciśnień 0…500 Pa, przygotowana do zastosowań VAV/Dual Duct/FPB. Połączenie BACnet/IP i BACnet/SC, magistrali KNX PL-Link (z zasilaniem), 2-portowego switcha Ethernet, złączy wtykanych oraz bogatej konfiguracji I/O (4 wyjścia Triac + 1 wyjście 0…10 V, 2 wejścia uniwersalne + DI) upraszcza integrację i uruchomienie w nowoczesnych systemach automatyki budynkowej.

Pliki do pobrania:
DXR2.E10PL-102B Karta katalogowa
