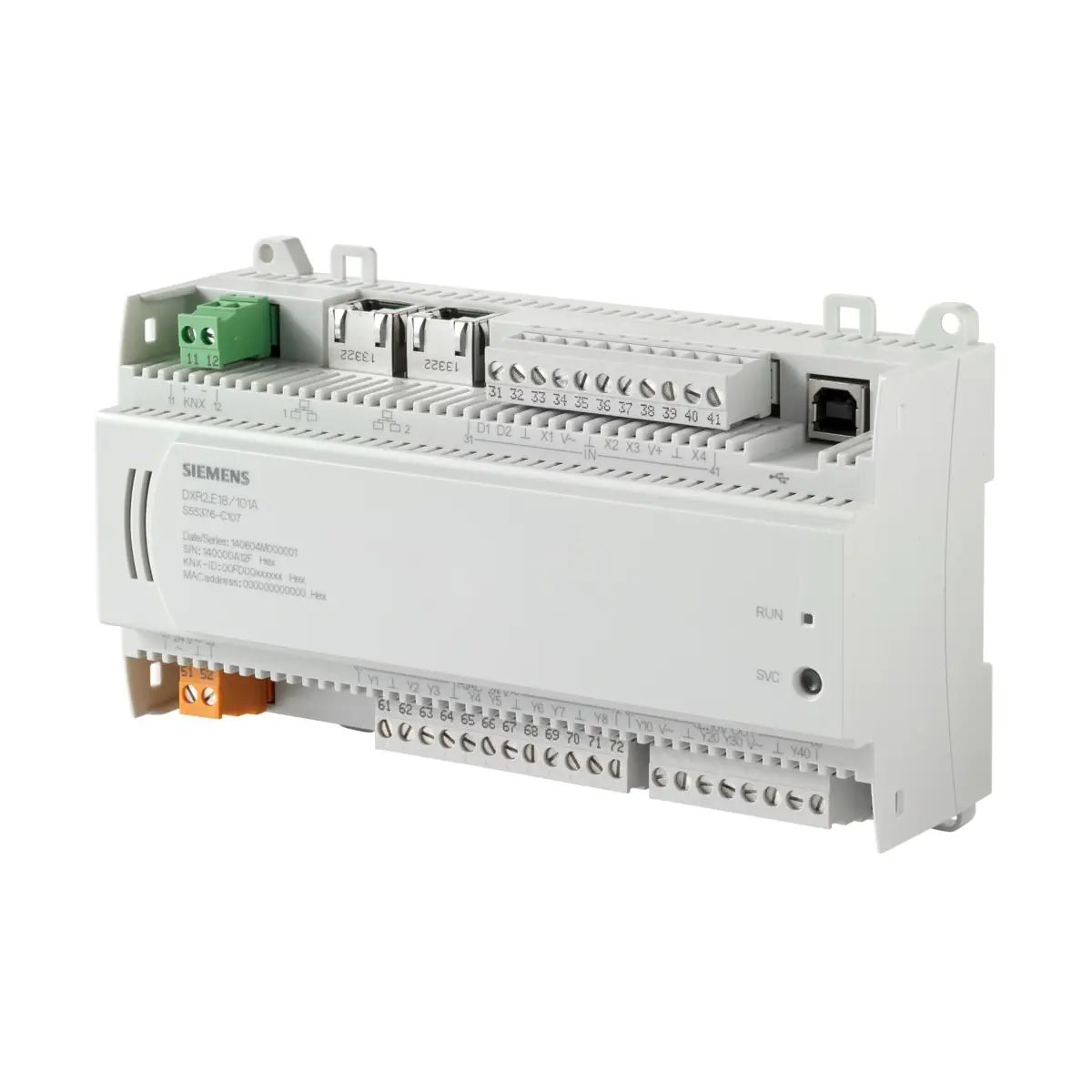

DXR2.E18-102A Sterownik kompaktowy 24V AC, 8 wyjść triakowych, 2xDI, 4xUI, 4xAO, komunikacja BACNet/IP, wbudowana magistrala KNX/PL-Link

DXR2.E18-102A to kompaktowy, programowalny sterownik automatyki pomieszczeniowej Siemens z rodziny Desigo™ TRA, przeznaczony do aplikacji o wysokich wymaganiach funkcjonalnych i elastyczności (m.in. TRA oraz układy VAV). Sterownik komunikuje się poprzez BACnet/IP, posiada 2-portowy switch Ethernet, interfejs USB do serwisu/uruchomienia oraz magistralę KNX TP1 PL-Link do podłączania urządzeń pomieszczeniowych (włącznie z zasilaniem magistrali). Zasilanie: AC 24 V.

Najważniejsze cechy

• Producent: Siemens
• Model: DXR2.E18-102A
• Numer zamówieniowy: S55376-C128
• Rodzina / zastosowanie: Desigo™ TRA – sterownik automatyki pomieszczeniowej (HVAC, oświetlenie, żaluzje)
• Komunikacja: BACnet przez UDP/IP
• Ethernet: 2 × RJ45 (ekranowane), 10/100 Mbps, zintegrowany 2-portowy switch (topologia liniowa)
• KNX: KNX TP1 PL-Link, izolacja galwaniczna, 9,6 kbps, zasilanie magistrali 50 mA
• USB: USB 2.0 (Typ B), 12 Mbps (serwis, uruchomienie, ładowanie firmware, dostęp do LAN)
• Zasilanie: AC 24 V -15% / +20%, 50/60 Hz
• Wejścia: 2 DI, 4 UI
• Wyjścia: 8 triakowych (AC 24 V), 4 analogowe 0…10 V
• Montaż: na standardowej szynie DIN lub na ścianie
• Obudowa: kompaktowa, kolor RAL 7035 (jasno-szary)
• Stopień ochrony: IP20 (sterownik), IP30 (z osłoną zacisków)

Zastosowanie (gotowe aplikacje dla DXR2.E18-102A)

Wariant DXR2.E18-102A jest przewidziany do aplikacji:

• VAV oraz VAV z wentylatorem
• Sufit radiacyjny
• Grzejnik
• Oświetlenie: do 4 niezależnych stref
• Żaluzje: 1 lub 2 napędy

Komunikacja i integracja

• BACnet/IP: komunikacja przez Ethernet (BACnet przez UDP/IP).
• 2-portowy switch Ethernet: pozwala ograniczyć koszty okablowania dzięki topologii liniowej.
• KNX PL-Link: komunikacja z zadajnikami pomieszczeniowymi, przełącznikami, sensorami, aktorami i oprawami oświetleniowymi.
• Plug-and-play: dla urządzeń Siemens z KNX PL-Link.
• KNX S-Mode: możliwa integracja innych urządzeń (wymagane narzędzie ETS).

Wejścia i wyjścia

Wejścia (DXR2.E18-102A)

• 2 × DI (wejścia cyfrowe)
• 4 × UI (wejścia uniwersalne – m.in. pomiar rezystancji, temperatury, napięcia 0…10 V oraz praca jako wejście cyfrowe)
• Rozdzielczość A/D (wejście analogowe): 14 bit
• Pomiar napięcia: 0…10 V (zakres poza zakresem: -1…11 V), rozdzielczość 2 mV
• Wejście cyfrowe (parametry styku): rezystancja styków zwartych max. 100 Ω, rozwartych min. 50 kΩ

Wyjścia (DXR2.E18-102A)

• 8 × wyjścia triakowe (Y1…Y8): przełączanie AC 24 V (strona wysoka – triak zamyka styk do AC 24 V)
• Obciążenie wyjścia triakowego: 250 mA / 6 VA na wyjście (500 mA / 12 VA na wyjście z PWM)
• 4 × wyjścia analogowe (Y10…Y40): DC 0…10 V, rozdzielczość 2 mV, maks. prąd 1 mA
• Rozdzielczość D/A (wyjście analogowe): 13 bit

Zasilanie i obciążalność

• Zasilanie sterownika: AC 24 V -15% / +20%, 50/60 Hz
• Pobór mocy (z uwzględnieniem urządzeń peryferyjnych): max. 72 VA
• Wewnętrzny bezpiecznik: 4 A, jednorazowy
• Zasilanie urządzeń peryferyjnych (V~): AC 24 V, max. 750 mA / 18 VA (łącznie), ochrona zwarciowa
• Zasilanie urządzeń peryferyjnych (V+): DC 24 V, max. 100 mA / 2,4 W (tylko wariant DXR2.x18), ochrona zwarciowa
• Zasilanie KNX PL-Link: 50 mA (wewnętrzne; standardowo włączone, możliwe wyłączenie przez interfejs web-owy sterownika lub konfigurację w ABT)

Sygnalizacja i serwis

• Dioda LED RUN (zielona): ON – urządzenie gotowe do działania; OFF – brak zasilania; regularne miganie – rozruch lub zatrzymanie programu.
• Dioda LED RUN (czerwona): ON – błąd programu / błąd komunikacji (IP lub KNX PL-Link) / błąd sprzętowy; szybkie miganie – błędne lub uszkodzone oprogramowanie lub nie załadowano aplikacji.
• Przycisk serwisowy (SVC): fizyczna identyfikacja urządzenia w sieci.

Montaż i okablowanie

• Montaż: na standardowej szynie montażowej (DIN) lub przykręcenie do płaskiej powierzchni.
• Podłączenia: wtykowe złącza śrubowe (przewód miedziany / linka z tulejką).
• Długość odizolowania przewodu: 6…7,5 mm
• Moment dokręcania: 0,6 Nm
• Długości przewodów sygnałowych: KNX PL-Link 80 m (z wewnętrznym zasilaniem magistrali) lub 300 m (z zewnętrznym zasilaniem); Ethernet 100 m; linie sygnałowe 80 m.
• Temperatura otoczenia (praca): -5…45 °C lub -5…50 °C (zależnie od pozycji montażu).

Dane techniczne (wybrane)

• Procesor: Texas Instruments AM3352, 300 MHz
• Pamięć RAM: 128 MByte SDRAM (DDR3)
• Pamięć Flash: 512 MByte NAND Flash
• Waga: ok. 350 g
• Interfejs KNX: TP1 PL-Link, 9,6 kbps, izolacja galwaniczna
• Stopień ochrony: IP20 (sterownik), IP30 (z osłoną zacisków)
• Warunki transportu: -25…70 °C, wilgotność 5…95% (bez kondensacji)

Akcesoria

• DXA.H180 (S55376-C120) – osłona zacisków dla DXR.., 180 mm, 2 części
  Uwaga: urządzenia dostarczane są bez osłony zacisków – osłonę należy zamawiać oddzielnie.

Podsumowanie

Siemens DXR2.E18-102A (S55376-C128) to kompaktowy sterownik automatyki pomieszczeniowej AC 24 V dla aplikacji Desigo™ TRA, łączący HVAC z obsługą oświetlenia i żaluzji. Oferuje komunikację BACnet/IP, magistralę KNX PL-Link (z wbudowanym zasilaniem magistrali), 2-portowy switch Ethernet, USB do uruchomienia/serwisu oraz rozbudowane I/O: 2 DI, 4 UI, 8 wyjść triakowych i 4 wyjścia 0…10 V. To rozwiązanie stworzone do elastycznych, energooszczędnych instalacji strefowych, w szczególności w układach VAV.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE) oraz zatwierdzenie EAC.
• Urządzenie elektryczne do zasilania AC 24 V, 50/60 Hz. Zasilanie podłączać wyłącznie jako SELV / PELV AC 24 V, zgodnie z dokumentacją producenta.
• Montaż, podłączenie, konfigurację i uruchomienie należy wykonywać zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa.
• Nieprzestrzeganie krajowych przepisów bezpieczeństwa może spowodować obrażenia ciała i uszkodzenia mienia.
• Przewody należy dobrać i zabezpieczyć odpowiednio do podłączonego obciążenia oraz wartości znamionowej zastosowanego bezpiecznika, zgodnie z lokalnymi przepisami. Nieprawidłowy dobór przewodów stwarza ryzyko pożaru i obrażeń wskutek zwarcia.
• Okablowanie musi być odpowiednio izolowane do danego napięcia. Przewody elastyczne należy zabezpieczyć przed naprężeniami mechanicznymi i przymocować do obudowy przy użyciu opasek zaciskowych.
• Należy zapewnić odpowiednią wentylację urządzenia i zachować dopuszczalną temperaturę otoczenia. W przypadku montażu w panelu lub skrzynce instalacyjnej temperatura na zewnątrz skrzynki musi być o 10°C niższa, aby uniknąć przegrzania, spalenia i uszkodzenia urządzenia.
• Urządzenie należy montować wyłącznie w dopuszczalnych pozycjach montażowych określonych przez producenta oraz w zakresie temperatur pracy podanym w dokumentacji.
• Stopień ochrony obudowy wynosi IP20, a z osłoną zacisków IP30. Produkt przeznaczony jest do montażu w odpowiednio chronionym środowisku wewnętrznym.
• Nie podłączać wewnętrznego zasilacza magistrali KNX PL-Link równolegle z zewnętrznym zasilaczem magistrali. W przypadku użycia zewnętrznego zasilacza należy wcześniej wyłączyć zasilacz wewnętrzny podczas konfiguracji sterownika.
• Wyjścia i wejścia są zabezpieczone przed zwarciami oraz niewłaściwym podłączeniem 24 V AC, jednak podłączenia należy wykonywać wyłącznie zgodnie ze schematem producenta. Błędne podłączenie może powodować nieprawidłową pracę lub uszkodzenie instalacji.
• W przypadku awarii zasilania wyjścia nie są zasilone. Należy uwzględnić to zachowanie podczas projektowania i eksploatacji instalacji.
• Nie przekraczać dopuszczalnych obciążeń wyjść i zasilania urządzeń peryferyjnych. Dla modelu DXR2.E18-102A wyjścia triakowe AC 24 V mają obciążalność do 250 mA / 6 VA na wyjście, wyjścia analogowe 0...10 V maks. 1 mA, zasilanie urządzeń peryferyjnych AC 24 V maks. 18 VA łącznie, a zasilanie DC 24 V maks. 2,4 W.
• Całkowity pobór mocy wraz z urządzeniami peryferyjnymi nie może przekroczyć wartości podanych przez producenta. Przekroczenie dopuszczalnych obciążeń może prowadzić do przegrzania lub uszkodzenia urządzenia.
• Przy podłączaniu czujnika różnicy ciśnień należy unikać naprężeń i zaginania rurki, podłączyć króciec „+” do strony wyższego ciśnienia, a „-” do strony niższego ciśnienia. Rekomendowana długość rurki wynosi 2 m.
• Nie wyrzucać z odpadami komunalnymi. Produkt stanowi zużyty sprzęt elektryczny i elektroniczny i musi być utylizowany zgodnie z Dyrektywą 2012/19/UE oraz lokalnymi przepisami.
