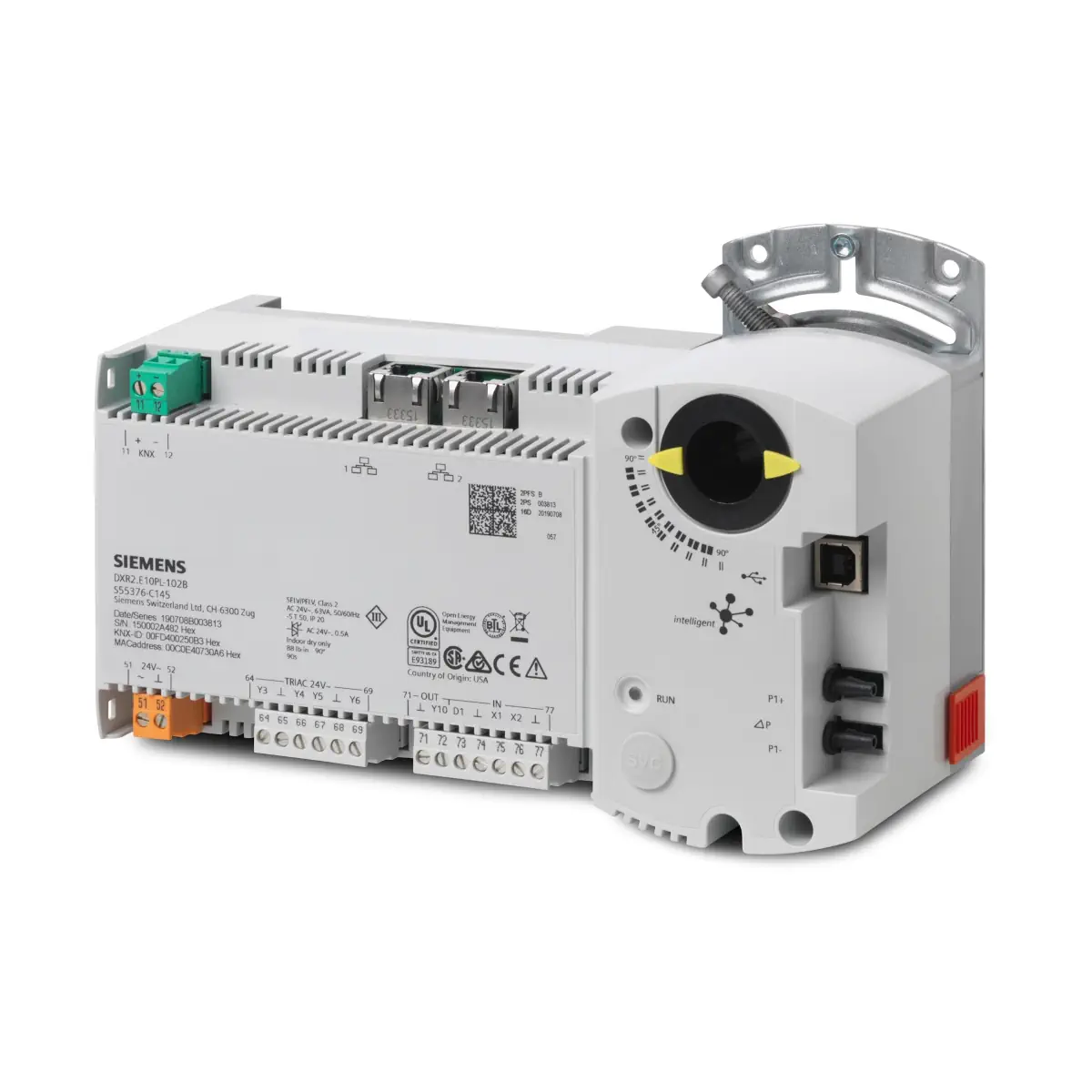

DXR2.E10PLX-102B Sterownik kompaktowy 24V AC ze zintegrowanym siłownikiem 10Nm i rozszerzoną ilością obsługiwanych punktów danych, 1x AO, 4 wyjścia triakowe, 1x DI, 2x UI, wbudowany czujnik różnicy ciśnień, magistrala KNX/PL-Link, obsługa do 60 DP

DXR2.E10PLX-102B to kompaktowa, programowalna stacja automatyki pomieszczeniowej z wbudowanym siłownikiem (Desigo™ Room Automation), przeznaczona do aplikacji o podwyższonych wymaganiach funkcjonalnych i elastyczności – w szczególności VAV, Dual Duct oraz FPB. Urządzenie łączy sterowanie HVAC, oświetleniem i zacienianiem z komunikacją BACnet/IP (BTL certified) oraz BACnet/SC, a dzięki magistrali KNX PL-Link umożliwia podłączanie czujników, siłowników i paneli operatorskich (zasilanie magistrali wbudowane). Wersja PLX oferuje 60 data points i posiada zintegrowany siłownik 10 Nm montowany bezpośrednio na osi przepustnicy oraz wewnętrzny czujnik różnicy ciśnień 0…500 Pa.

Najważniejsze cechy

• Producent: Siemens
• Model: DXR2.E10PLX-102B
• Nr zamówieniowy: S55376-C146
• Wersja funkcjonalna: 60 data points
• Typ: kompaktowa stacja automatyki pomieszczeniowej z siłownikiem (actuating room automation station)
• Komunikacja: BACnet/IP (BTL certified), BACnet/SC
• Interfejsy: 2-portowy przełącznik Ethernet, USB (serwis/uruchomienie)
• Magistrala: KNX TP1 PL-Link (z separacją galwaniczną) z wbudowanym zasilaniem magistrali 50 mA
• Zasilanie: AC 24 V (-15% / +20%), 50/60 Hz
• Siłownik: 10 Nm, czas przestawienia 90 s / 90°, maks. kąt 95°
• Wbudowany pomiar ΔP: 0…500 Pa (0…2 in WC)
• Złącza: wtykane listwy zaciskowe (plug-in terminal blocks)
• 2 x RJ45: 10Base-T/100BASE-TX, 10/100 Mbps autosensing

Zastosowanie

DXR2.E10PLX-102B jest przeznaczony do realizacji aplikacji automatyki pomieszczeniowej w systemie Desigo Room Automation, w tym do układów VAV, Dual Duct i FPB. Rozwiązanie integruje wiele dyscyplin (HVAC, oświetlenie, zacienianie) w jednym urządzeniu i może zostać rozszerzone o urządzenia KNX poprzez KNX PL-Link.

Preinstalowane aplikacje (przykłady)

• VAV / FPB / stały przepływ – m.in. z elektrycznym grzaniem stopniowym oraz z modulowanym zaworem c.w./c.o. (sterowanie temperaturą pomieszczenia lub nawiewu)
• Dual duct VAV – kanał zimny, kanał gorący lub VAV z dedykowanym kanałem wentylacji
• Belka chłodząca – aktywna/pasywna (2-rurowa) lub chłodzenie/grzanie (2-rurowe lub 4-rurowe)
• Grzejnik – woda gorąca, para lub elektryczny (stopniowy lub modulowany)

Opcje aplikacyjne (wybrane)

• Oddzielne nastawy temperatury i strumienia wentylacji dla 4 trybów pracy
• Oddzielne minimalne i maksymalne nastawy przepływu dla chłodzenia i grzania
• Sterowanie wentylatorem: 1-stopniowe, wielostopniowe lub płynne (FPB)
• Obsługa zaworów wody lodowej i gorącej
• Sufit promieniujący: chłodzenie lub chłodzenie/grzanie (2-rurowe / 4-rurowe)
• Pomiar i regulacja strumienia powietrza wywiewanego
• Oświetlenie: do 4 niezależnych stref
• Żaluzje: 1 lub 2 silniki

Komunikacja i integracja

• Ethernet: 2 x RJ45 (ekranowane), wbudowany 2-portowy switch dla ekonomicznego okablowania w topologii liniowej
• Sieć IP: 10/100 Mbps (autosensing), IEEE 802.3, BACnet over UDP/IP
• USB 2.0: typ B, 12 Mbps – serwis, uruchomienie, aktualizacja firmware oraz dostęp LAN
• KNX PL-Link: komunikacja z panelami, przełącznikami, czujnikami, siłownikami i oprawami; plug-and-play z urządzeniami Siemens KNX PL-Link; integracja urządzeń KNX S-Mode (wymaga ETS)

Wejścia / wyjścia (I/O)

• Wejścia: 1 DI, 2 UI, 1 wejście czujnika ΔP
• Wyjścia: 4 wyjścia triakowe (DO), 1 wyjście analogowe (AO)

Wejścia uniwersalne (X1, X2) – obsługiwane typy sygnałów

• Rezystancyjne: 1 kΩ, 2.5 kΩ, 10 kΩ, 100 kΩ
• Temperatura: PT1K 375 (NA), PT1K 385 (EU), (LG-)Ni1000, Ni1000 DIN, T1 (PTC), NTC10K (Type II), NTC100K
• Napięciowe: 0…10 V (0…100%); wykrywanie przerwy linii (ujemne napięcie -1.5 V, 8 µA)

Wejście różnicy ciśnień (P1+, P1-)

• Zakres pomiarowy: 0…500 Pa (0…2 in WC)
• Zakres przeciążenia: 0…100 kPa
• Dokładność zakresu pomiarowego: 4.5%
• Dokładność punktu zerowego: 0.2 Pa
• Rozdzielczość: 12 bit
• Średnica króćca: 5.2 mm

Wyjścia

• AO (Y10): DC 0…10 V (0…10.5 V), rozdzielczość 2 mV, max. 1 mA
• Triac (Y3…Y6): AC 24 V, high-side (triak zwiera do AC 24 V), 500 mA / 12 VA na wyjście, zabezpieczenie zwarciowe

Siłownik – dane mechaniczne

• Moment obrotowy: 88 lb-in (10 Nm)
• Czas przestawienia (otwarcie/zamknięcie 90°): 90 s (50 Hz lub 60 Hz)
• Nominalny kąt obrotu: 90°
• Maksymalny kąt obrotu: 95°
• Zakres średnic osi: 3/8…5/8" (8…16 mm) oraz 1/4…1/2" (6…13 mm)
• Minimalna długość osi: 3/4" (20 mm)

Zasilanie i obciążalność

• Napięcie pracy: AC 24 V (-15% / +20%), 50/60 Hz
• Bezpiecznik wewnętrzny: 4 A, bezzwrotny (irreversible)
• Zalecenia dla zasilania: transformator z ograniczeniem prądu wtórnego max. 10 A lub zewnętrzny bezpiecznik wtórny
• Obciążenie pojedynczego wyjścia triakowego: max. 12 VA
• Maks. pobór mocy (łącznie z podłączonymi urządzeniami polowymi): 63 VA
• Obciążenia do doboru transformatora (DXR2.E10P...): obciążenie własne 11 VA; wyjścia triakowe do 4 x 12 VA; KNX PL-Link (50 mA) 4 VA

Sygnalizacja LED i serwis

• RUN (zielony): świeci ciągle – urządzenie gotowe; gaśnie – brak zasilania; regularne miganie – start lub program zatrzymany
• RUN (czerwony): świeci ciągle – błąd programu / błąd komunikacji (KNX PL-Link) / usterka sprzętowa; szybkie miganie – niewłaściwe/uszkodzone oprogramowanie lub brak aplikacji
• SVC (przycisk serwisowy): krótkie naciśnięcie – identyfikacja fizyczna urządzenia w sieci; obsługuje także procedurę factory reset

Dane techniczne (wybrane)

• Kolor obudowy: RAL 7035 (jasnoszary)
• Wymiary (S x W x G): 201 mm x 136.94 mm x 81.72 mm
• Masa urządzenia: ok. 831 g
• Procesor: Texas Instruments AM3352, 300 MHz
• Pamięć: 128 MB SDRAM (DDR3), 512 MB NAND Flash
• Rozdzielczość A/D (wejścia analogowe): 14 bit
• Rozdzielczość D/A (wyjścia analogowe): 12 bit
• Stopień ochrony obudowy (IEC/EN 60529): IP20 / IP30
• Warunki pracy: -5…50°C, wilgotność 5…95% (bez kondensacji)
• Warunki transportu: -25…70°C, wilgotność 5…95% (bez kondensacji)

Montaż i okablowanie

• Montaż: bezpośrednio na osi przepustnicy; w zestawie uchwyt montażowy
• Zaciski: pluggable screw terminals
• Długości przewodów (maks.): Ethernet 100 m; linie sygnałowe 80 m; KNX PL-Link 80 m (zasilanie wewnętrzne) lub 300 m (zasilanie zewnętrzne)
• Dla AI 100 kΩ / NTC10K / NTC100K: 30 m lub 80 m (przy ekranowaniu)

Podsumowanie

Siemens DXR2.E10PLX-102B to zintegrowana stacja automatyki pomieszczeniowej z siłownikiem 10 Nm, komunikacją BACnet/IP i BACnet/SC oraz magistralą KNX PL-Link, zaprojektowana do kompaktowych aplikacji VAV/FPB/Dual Duct. Wbudowany 2-portowy switch Ethernet, USB, wejście ΔP 0…500 Pa, a także zestaw I/O (4 wyjścia triakowe i 1 wyjście 0…10 V) ułatwiają projektowanie i uruchomienie nowoczesnej automatyki pomieszczeń w budynkach o wysokich wymaganiach funkcjonalnych.
