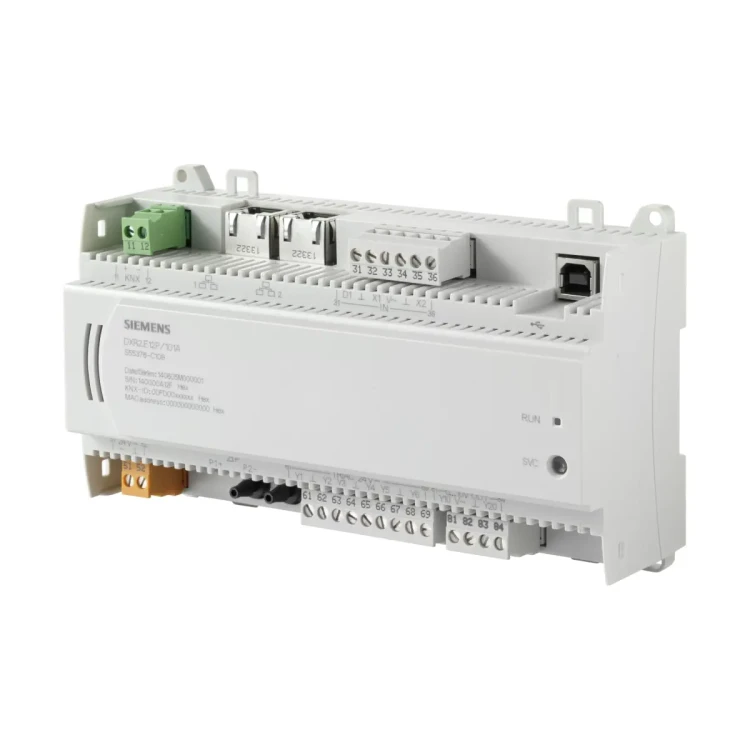

DXR2.E12PX-102A Sterownik kompaktowy 24V AC z rozszerzoną ilością obsługiwanych punktów danych, 6 wyjść triakowych, 1xDI, 2xUI, 2xAO, wbudowany czujnik ciśnienia, komunikacja BACNet/IP, wbudowana magistrala KNX/PL-Link

DXR2.E12PX-102A to kompaktowa, programowalna stacja automatyki pomieszczeniowej Siemens z rodziny Desigo™ Room Automation, przeznaczona do elastycznych aplikacji Room Automation oraz VAV. Urządzenie pracuje z zasilaniem AC 24 V i oferuje komunikację BACnet/IP (BTL certified) oraz BACnet/SC (BACnet Secure Connect), a także magistralę KNX TP1 PL-Link do podłączania czujników, elementów wykonawczych i paneli operatorskich (z wbudowanym zasilaniem magistrali).

Najważniejsze cechy

• Producent: Siemens
• Model: DXR2.E12PX-102A
• Stock number: S55376-C143
• Wersja: 60 data points
• Typ: kompaktowa stacja automatyki pomieszczeniowej (HVAC / oświetlenie / żaluzje)
• Zasilanie: AC 24 V (-15% / +20%), 50/60 Hz
• Komunikacja: BACnet/IP (Annex J), BACnet/SC (Annex AB)
• Integracja obiektowa: 2-portowy przełącznik Ethernet (topologia liniowa)
• Magistrala: KNX TP1 PL-Link (galwanicznie odseparowana) z zasilaniem magistrali 50 mA
• Serwis i uruchomienie: USB 2.0 (Type B) do serwisu/uruchomienia, aktualizacji firmware i dostępu do LAN
• Zaciski: wtykane listwy zaciskowe
• Montaż: na szynie DIN lub na ścianie

Zastosowanie i obsługiwane aplikacje

DXR2.E12PX-102A jest przeznaczony do aplikacji automatyki pomieszczeniowej łączących wiele branż (HVAC, oświetlenie, zacienianie). W tej wersji przewidziane są m.in. następujące zastosowania:

• Regulatory zmiennego przepływu powietrza (VAV)
• Dwukanałowe regulatory zmiennego przepływu powietrza (VAV)
• Skrzynka nawiewna z wentylatorem
• Radiant ceiling
• Grzejniki
• Oświetlenie: do 4 opraw
• Żaluzje: do 2 napędów

Komunikacja i integracja

• Ethernet: 2 × RJ45 (ekranowane), 10/100 Mbps (autosensing), IEEE 802.3
• Protokoły: BACnet/IP, BACnet/SC (jako BACnet Secure Connect node)
• KNX PL-Link: KNX TP1 PL-Link, 9.6 kbps, galwaniczna separacja, zasilanie magistrali 50 mA
• USB: USB 2.0 Type B, 12 Mbps

Wejścia i wyjścia (I/O)

• Wejścia: 1 × DI, 2 × UI, wbudowany pomiar ΔP (czujnik różnicy ciśnień)
• Wyjścia: 6 × wyjście Triac (AC 24 V), 2 × wyjście analogowe DC 0…10 V

Wejścia uniwersalne (UI) – obsługiwane sygnały

• Rezystancyjne: 1 kΩ / 2.5 kΩ / 10 kΩ / 100 kΩ
• Temperatura: PT1K 375 (NA), PT1K 385 (EU), (LG-)Ni1000, Ni1000 DIN, T1 (PTC), NTC10K, NTC100K
• Napięciowe: 0…10 V (zakres rozszerzony -1…11 V), rozdzielczość 2 mV
• Wejście cyfrowe (kontaktowe): w ramach UI lub DI (zgodnie z konfiguracją)

Pomiar różnicy ciśnień (ΔP)

• Przyłącza: P1+ / P1- (średnica króćca 5.2 mm)
• Zakres pomiarowy: 0…500 Pa
• Zakres przeciążenia: 0…100 kPa
• Dokładność zakresu: 4.5%
• Dokładność punktu zerowego: 0.2 Pa
• Rozdzielczość: 12 bit

Wyjścia Triak (AC 24 V)

• Typ: high side (Triackzwiera do AC 24 V)
• Obciążenie dopuszczalne: 250 mA / 6 VA na wyjście (cos φ 0.35)
• Obciążenie z PWM (np. siłowniki termiczne, prąd rozruchowy): 500 mA / 12 VA na wyjście
• Zabezpieczenia: odporne na zwarcie

Wyjścia analogowe (DC 0…10 V)

• Zakres: 0…10 V (do 10.5 V)
• Rozdzielczość: 2 mV
• Prąd wyjściowy: max. 1 mA

Zasilanie i obciążenia

• Napięcie pracy: AC 24 V (-15% / +20%), 50/60 Hz
• Maks. pobór mocy (z podłączonymi urządzeniami polowymi): max. 60 VA
• Zasilanie polowe AC 24 V (V~): 500 mA / 12 VA (łącznie), zabezpieczenie zwarciowe
• Bezpiecznik wewnętrzny: 4 A (nieodnawialny)

Sygnalizacja LED i serwis

• LED RUN (zielona): stałe świecenie – urządzenie gotowe do pracy; zgaszona – brak zasilania; regularne miganie – start lub program zatrzymany
• LED RUN (czerwona): stałe świecenie – błąd programu / błąd komunikacji (KNX PL-Link) / usterka sprzętowa; szybkie miganie – nieprawidłowe lub uszkodzone oprogramowanie / brak aplikacji
• Przycisk SVC: krótko – identyfikacja urządzenia w sieci; dostępna procedura factory reset (wg sekwencji zasilania i przycisku)

Złącza i zaciski – co podłączysz

• Ethernet: 2 × RJ45 (2-port Ethernet switch)
• KNX: KNX + / -
• Wejścia: D1 (DI), X1–X2 (UI), oraz przyłącza ΔP: P1+ i P1-
• Wyjścia Triac: Y1…Y6 (AC 24 V)
• Wyjścia analogowe: Y10, Y20 (DC 0…10 V)
• Zasilanie: 24 V~ (SELV/PELV)
• USB: interfejs serwisowy

Dane techniczne (wybrane)

• Procesor: Texas Instruments AM3352, 300 MHz
• Pamięć: 128 MB SDRAM (DDR3), 512 MB NAND Flash
• Rozdzielczość A/D (wejścia analogowe): 14 bit
• Rozdzielczość D/A (wyjścia analogowe): 12 bit
• Stopień ochrony: IP20 (z osłoną zacisków: IP30)
• Kolor obudowy: RAL 7035 (jasnoszary)
• Masa: ok. 330 g

Akcesoria

• DXA.H180 (S55376-C120): osłona zacisków do DXR.., 180 mm, 2 szt.

Podsumowanie

Siemens DXR2.E12PX-102A to wydajna i kompaktowa stacja automatyki pomieszczeniowej AC 24 V, stworzona do elastycznych aplikacji VAV oraz integracji HVAC, oświetlenia i żaluzji. Dzięki BACnet/IP i BACnet/SC, wbudowanemu 2-port Ethernet switch, magistrali KNX PL-Link oraz zestawowi I/O (w tym pomiar ΔP), urządzenie stanowi solidną bazę do nowoczesnych instalacji room automation o podwyższonych wymaganiach funkcjonalnych i integracyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE dla DXR2.. AC 24 V).
• Urządzenie należy użytkować i instalować zgodnie z krajowymi przepisami bezpieczeństwa oraz właściwymi regulacjami lokalnymi. Nieprzestrzeganie tych wymagań może skutkować obrażeniami ciała lub szkodami materialnymi.
• Urządzenie jest automatycznym elektrycznym elementem sterującym, przeznaczonym do instalacji w systemach automatyki pomieszczeń. Montaż, podłączenie, uruchomienie i serwis powinny być wykonywane wyłącznie przez wykwalifikowany personel.
• Urządzenie jest zasilane napięciem AC 24 V i pracuje w obwodach SELV / PELV. Przed rozpoczęciem montażu lub podłączenia należy odłączyć zasilanie.
• Stosować wyłącznie odpowiedni transformator bezpieczeństwa AC 24 V: zgodny z EN 61558 (IEC), przeznaczony do pracy ciągłej i zasilania obwodów SELV lub PELV, albo transformator klasy 2 (NEC). Znamionowa moc transformatora musi wynosić co najmniej 25 VA i maksymalnie 250 VA.
• Okablowanie musi mieć odpowiednią izolację do napięcia znamionowego, a jego przekrój oraz zabezpieczenie muszą być dobrane do podłączonego obciążenia i wartości zastosowanego bezpiecznika. Nieprawidłowy dobór przewodów może spowodować zwarcie, pożar lub uszkodzenie urządzenia.
• Ryzyko pożaru i obrażeń wskutek zwarcia. Przekrój przewodów należy dobrać zgodnie z lokalnymi przepisami oraz do wartości znamionowej zainstalowanego bezpiecznika.
• Wejścia i wyjścia urządzenia są chronione przed błędnym okablowaniem AC 24 V, jednak podłączenia należy wykonywać wyłącznie zgodnie z dokumentacją producenta i oznaczeniami zacisków.
• Wyjścia triakowe AC 24 V mają maksymalne obciążenie 6 VA na pojedyncze wyjście. Nie przekraczać dopuszczalnych wartości obciążenia, ponieważ może to prowadzić do przegrzania lub uszkodzenia urządzenia.
• Całkowity pobór mocy urządzenia DXR2.E12PX-102A wraz z podłączonymi urządzeniami polowymi nie może przekraczać 60 VA. Należy uwzględnić łączne obciążenie wyjść, zasilania magistrali KNX PL-Link oraz zasilania urządzeń polowych.
• Zasilanie AC 24 V dla urządzeń polowych w modelu DXR2.E12PX-102A może być obciążone maksymalnie do 12 VA łącznie. Przekroczenie tej wartości wymaga zastosowania oddzielnego zasilania dla urządzeń polowych.
• Wyjścia analogowe DC 0...10 V dostarczają maksymalnie 1 mA. Nie stosować obciążeń przekraczających tę wartość.
• Wewnętrzne zasilanie magistrali KNX PL-Link nie może pracować równolegle z zewnętrznymi zasilaczami. Przy stosowaniu zewnętrznego zasilania KNX PL-Link należy wyłączyć zasilanie wewnętrzne zgodnie z dokumentacją producenta.
• Wejścia cyfrowe nie są przeznaczone do sterowania oświetleniem ani żaluzjami. Do takich zastosowań należy używać przycisków KNX PL-Link zgodnie z dokumentacją producenta.
• Ryzyko przegrzania i uszkodzenia urządzenia. Należy zapewnić odpowiednią wentylację oraz zachować dopuszczalną temperaturę otoczenia podczas pracy. Temperatura poza szafą lub puszką instalacyjną musi być co najmniej o 10 K niższa.
• Dopuszczalna temperatura pracy zależy od pozycji montażu i wynosi od -5 do +45°C lub od -5 do +50°C zgodnie z dokumentacją producenta. Nie eksploatować urządzenia poza dopuszczalnym zakresem temperatur.
• Urządzenie przeznaczone jest do montażu na standardowej szynie DIN lub na płaskiej powierzchni, wyłącznie w dopuszczonych pozycjach montażowych określonych przez producenta.
• Przewody należy zabezpieczyć przed naprężeniami mechanicznymi, stosując mocowanie opaskami kablowymi do zaczepów obudowy.
• W przypadku zaniku zasilania wyjścia nie są zasilane. Należy uwzględnić to w projekcie instalacji i eksploatacji sterowanych urządzeń.
• W przypadku problemów z komunikacją USB należy sprawdzić prawidłowe uziemienie napięcia roboczego AC 24 V (połączenie systemowe musi być uziemione zgodnie z dokumentacją).
• Urządzenie ma stopień ochrony IP20, a z osłoną zacisków IP30. Produkt nie jest przeznaczony do wyrzucania z odpadami komunalnymi; należy go utylizować jako zużyty sprzęt elektroniczny zgodnie z lokalnymi przepisami.
