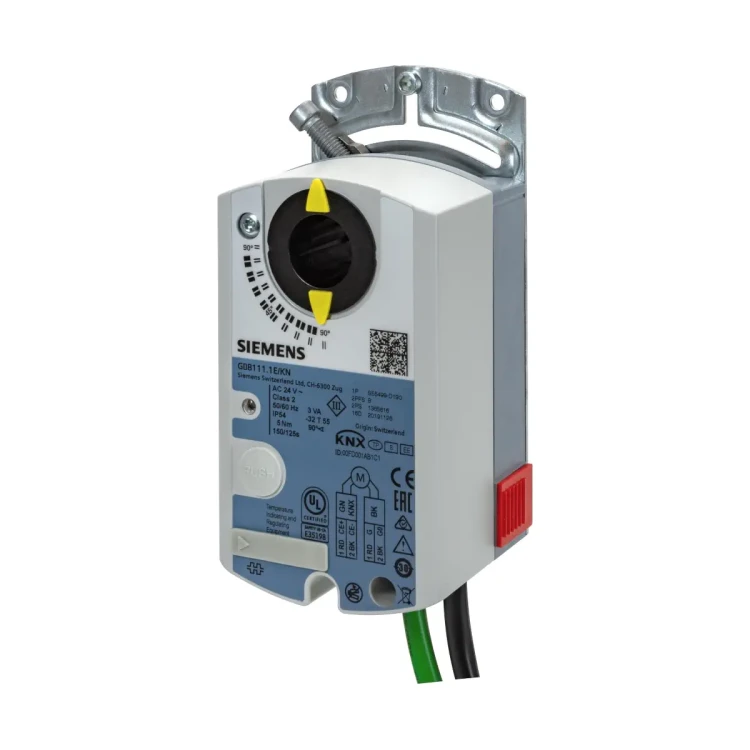

GDB111.1E/KN Siłownik obrotowy bez sprężyny powrotnej, 5 Nm, KNX/PL-Link, 24 V AC, 150 s

GDB111.1E/KN to siłownik do przepustnic powietrza Siemens z serii OpenAir™, o nominalnym momencie obrotowym 5 Nm, zasilany 24 V AC i sterowany przez magistralę KNX-TP. Urządzenie obsługuje komunikację KNX S-Mode i LTE oraz PL-Link, oferując sterowanie pozycją przepustnicy (wartość zadana 0…100%) oraz sygnał zwrotny położenia.

Najważniejsze cechy

• Producent: Siemens
• Model: GDB111.1E/KN
• Nr magazynowy: S55499-D190
• Typ: siłownik do przepustnic powietrza z komunikacją KNX / PL-Link
• Nominalny moment obrotowy: 5 Nm
• Maksymalny moment obrotowy: < 7 Nm
• Napięcie zasilające: 24 V AC ±20% (SELV) lub 24 V AC klasa 2 (US)
• Sygnał sterujący / komunikacja: KNX-TP (izolowane galwanicznie)
• Czas przebiegu (nominalny kąt obrotu): 150 s (50 Hz) / 125 s (60 Hz)
• Kąt obrotu nominalny / maksymalny: 90° / 95° ±2°
• Kierunek obrotu: ustawiany narzędziem przez magistralę (CW / CCW)
• Sterowanie ręczne: tak
• Sygnał zwrotny położenia: tak (0…100% przez KNX)
• Stopień ochrony: IP54

Zastosowanie

GDB111.1E/KN jest przeznaczony do sterowania przepustnicami powietrza w instalacjach wentylacyjnych i klimatyzacyjnych, gdzie wymagane jest pozycjonowanie przepustnicy oraz integracja z automatyką budynkową poprzez KNX.

Komunikacja i sterowanie (KNX / PL-Link)

• Magistrala: KNX-TP (połączenie izolowane galwanicznie), obciążenie magistrali 5 mA.
• Wartość zadana: obiekt „Setpoint” (0…100%) – zależnie od trybu pracy dotyczy przepływu objętościowego lub położenia.
• Położenie przepustnicy: obiekt „Damper position” (0…100%) – transmisja aktualnej pozycji.
• Obsługiwane tryby: KNX S-Mode i LTE oraz PL-Link.

HMI – przycisk i dioda LED

Obsługa przyciskiem

• Wejście/wyjście w tryb adresowania: naciśnięcie < 1 s (LED świeci na czerwono i gaśnie).
• Przywrócenie ustawień fabrycznych: naciśnięcie > 20 s (LED miga na pomarańczowo podczas restartu).
• Test połączenia PL-Link: naciśnięcie > 2 s i < 20 s (LED miga 1× na pomarańczowo).

Kolory i stany diody LED

• Wyłączona: praca bez błędu lub urządzenie niezasilone.
• Zielony (ciągły): test połączenia powiódł się.
• Pomarańczowy (migający): trwa przywracanie ustawień fabrycznych lub (przy teście połączenia) oczekiwanie.
• Czerwony (ciągły): urządzenie w trybie programowania/adresowania lub (przy teście połączenia) test nie powiódł się.

Parametryzacja (ETS)

Parametry są zwykle sprawdzane i ustawiane podczas projektowania i uruchomienia za pomocą narzędzia ETS.

• Adaptive positioning: On/Off (ustawienie fabryczne: Off)
• Backup timeout: 0…60 min, 0 min = wyłączone (ustawienie fabryczne: 30 min)
• Backup mode: Backup position / Keep last position (ustawienie fabryczne: Backup position)
• Backup position: 0…100% (ustawienie fabryczne: 50%)
• Hysteresis (COV) damper position: 1…20% (ustawienie fabryczne: 1%)
• Min. repetition time damper position: 10…900 s (ustawienie fabryczne: 10 s)
• Minimum damper position: 0…100% (ustawienie fabryczne: 0%)
• Maximum damper position: 0…100% (ustawienie fabryczne: 100%)
• Override position 1: 0…100% (ustawienie fabryczne: 0%)
• Override position 2: 0…100% (ustawienie fabryczne: 100%)

Obiekty grupowe KNX (wybrane)

• Setpoint (wartość zadana): Receive, DPT 5.001 (Scaling), 1 Byte, 0…100%
• Damper position (położenie przepustnicy): Transmit, DPT 5.001 (Scaling), 1 Byte, 0…100%
• Fault state (stan błędu): Transmit, DPT 1.005 (Alarm), 1 bit (0 = brak alarmu, 1 = alarm)
• Fault transmission (przesyłanie błędu): Receive, DPT 1.003 (Enable), 1 bit (0 = wyłączone, 1 = włączone)
• Fault information (informacja o błędzie): Transmit, DPT 219.001 (AlarmInfo), 6 Byte
• Overridden (wysterowanie nadrzędne): Transmit, DPT 1.002 (Bool), 1 bit
• Override position 1 / 2 (wywołanie położeń nadrzędnych): Receive, DPT 1.003 (Enable), 1 bit
• Opening direction (kierunek obrotu): Read-only, DPT 1.012 (Invert), 1 bit

Podłączenie elektryczne i okablowanie

• Dwa fabryczne kable przyłączeniowe: zasilający i komunikacyjny
• Długość kabla: 0,9 m
• Zasilanie: 2 × 0,75 mm²
• Komunikacja: 2 × 0,75 mm²

Przypisanie żył (kolor / zacisk / opis)

• Kabel 1: zasilanie (czarna powłoka)
  • czerwony (RD) – G – napięcie systemowe 24 V AC
  • czarny (BK) – G0 – neutralny systemowy 24 V AC
• Kabel 2: komunikacja KNX (zielona powłoka)
  • czerwony (RD) – CE+ – KNX CE+
  • czarny (BK) – CE- – KNX CE-

Dane techniczne

• Zasilanie: 24 V AC ±20% (SELV) lub 24 V AC klasa 2 (US), 50/60 Hz
• Pobór mocy (50 Hz): trzymanie 1 VA / 0,5 W; w ruchu 3 VA / 2,5 W
• Nominalny moment obrotowy: 5 Nm
• Maksymalny moment obrotowy: < 7 Nm
• Kąt obrotu nominalny / maksymalny: 90° / 95° ±2°
• Czas przebiegu: 150 s (50 Hz) / 125 s (60 Hz)
• Stopień ochrony: IP54
• Klasa bezpieczeństwa (EN 60730): III
• Warunki pracy: wewnątrz pomieszczeń, 0…50°C, 5…95% r.h. (bez kondensacji)
• Transport: -25…70°C, 5…95% r.h.
• Składowanie: -5…45°C, 5…95% r.h.

Montaż i kompatybilność osi

• Wymiary (S × W × G): 71 × 137 × 61 mm
• Masa (bez opakowania): 0,6 kg
• Oś przepustnicy okrągła (z elementem centrującym): 8…16 mm (8…10 mm)
• Oś przepustnicy czworokątna: 6…12,8 mm
• Min. długość osi: 30 mm
• Maks. twardość osi: < 300 HV
• Uwagi montażowe: nie otwierać obudowy siłownika; do zabezpieczenia przed obracaniem stosować wkręt mocujący osi przepustnicy oraz dołączoną obejmę montażową (otworów do montażu akcesoriów nie używać do mocowania siłownika).

Podsumowanie

Siemens GDB111.1E/KN to solidny siłownik do przepustnic powietrza o momencie 5 Nm, zasilaniu 24 V AC i komunikacji KNX-TP. Zapewnia sterowanie pozycją 0…100%, przesył zwrotny położenia oraz rozbudowane możliwości parametryzacji w ETS (m.in. tryb awaryjny i pozycjonowanie adaptacyjne), a dzięki IP54 sprawdza się w typowych zastosowaniach HVAC wewnątrz budynków.
