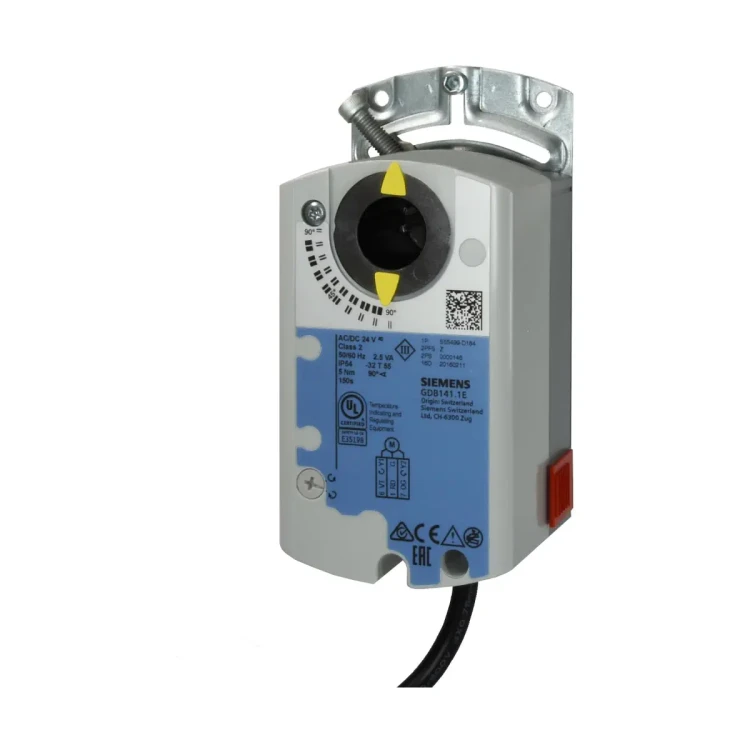

GDB164.1E Siłownik obrotowy bez sprężyny powrotnej, 5 [Nm], 0..35 [V], 24 [V] AC/DC, 150 [s], 2 styki pomocnicze, nastawiana charakterystyka

Siemens GDB164.1E to siłownik obrotowy do przepustnic powietrza z serii OpenAir™, przeznaczony do instalacji wentylacyjnych i klimatyzacyjnych (HVAC). Zapewnia moment obrotowy 5 Nm i jest zasilany napięciem 24 V AC / 24…48 V DC. Model GDB164.1E pracuje w trybie sterowania ciągłego i obsługuje sygnał sterujący Y = 0…35 V DC z możliwością ustawienia przesunięcia i zakresu sygnału (Uo, ΔU). Zakres roboczy siłownika można ustawić mechanicznie w zakresie 0…90°, a fabrycznie zamontowany kabel przyłączeniowy 0,9 m ułatwia szybki montaż na obiekcie.

Najważniejsze cechy

• Producent: Siemens
• Model: GDB164.1E
• Nr magazynowy: S55499-D268
• Typ: siłownik do przepustnic powietrza (obrotowy), bez funkcji powrotu sprężynowego
• Zastosowanie: regulacja i zamykanie przepustnic powietrza w instalacjach wentylacji i klimatyzacji
• Powierzchnia przepustnicy: do 0,8 m² (wytyczne; uwzględniać dane producenta przepustnicy)
• Moment obrotowy (nominalny): 5 Nm
• Zasilanie: 24 V AC ±20% (50/60 Hz) lub 24…48 V DC ±20%
• Sterowanie: ciągłe
• Sygnał sterujący (Y): 0…35 V DC (ustawiane przesunięcie Uo i zakres pracy ΔU)
• Wskaźnik położenia: mechaniczny
• Sygnał położenia (U): 0…10 V DC proporcjonalnie do kąta obrotu
• Samoadaptacja zakresu obrotu: automatyczne określanie położeń krańcowych i dopasowanie charakterystyki
• Nastawa ręczna: możliwa po naciśnięciu przycisku odłączającego napęd
• Ograniczenie kąta obrotu: mechaniczne (śruba ograniczająca)
• Czas przebiegu 90°: 150 s
• Poziom hałasu: 28 dB(A)
• Stopień ochrony obudowy: IP54
• Kabel przyłączeniowy: 0,9 m; przekrój 0,75 mm²

Zastosowanie

GDB164.1E jest przeznaczony do pracy w instalacjach wentylacyjnych i klimatyzacyjnych do regulacji i zamykania przepustnic powietrza. Zgodnie z wytycznymi siłownik stosuje się do przepustnic o powierzchni do 0,8 m² (zawsze należy uwzględniać dane producenta przepustnicy).

Funkcje i działanie

Sterowanie ciągłe i kierunek obrotu

• Siłownik współpracuje z regulatorami o sygnale ciągłym.
• Kierunek obrotu (zgodny lub przeciwny do ruchu wskazówek zegara) zależy od nastawy przełącznika kierunku obrotu oraz sygnału sterującego.
• Siłownik pozostaje w ostatnim położeniu, gdy sygnał jest utrzymywany na stałej wartości oraz przy braku zasilania.

Ustawiana charakterystyka sygnału (Uo, ΔU)

• Dla modelu GDB164.1E charakterystyka jest ustawiana 2 potencjometrami:
  • Przesunięcie Uo: 0…5 V DC
  • Zakres pracy ΔU: 2…30 V DC
• Maks. dopuszczalne napięcie wejściowe: 35 V DC (ograniczone wewnętrznie do 10 V DC)

Wskazanie położenia

• Mechaniczne: kąt obrotu wskazywany wskaźnikiem położenia.
• Elektryczne (U): napięcie wyjściowe 0…10 V DC wytwarzane proporcjonalnie do kąta obrotu (zależne od nastawy kierunku obrotu).

Samoadaptacja i zabezpieczenie napędu

• Przy aktywnej funkcji samoadaptacji siłownik automatycznie określa mechaniczne położenia krańcowe i dostosowuje charakterystykę pracy do wyznaczonego zakresu obrotu.
• Siłowniki do przepustnic powietrza są odporne na przeciążenia i po osiągnięciu pozycji końcowej pozostają na miejscu (bez potrzeby wyłącznika krańcowego).

Podłączenie elektryczne i okablowanie

• Zasilanie: 24 V AC / 24…48 V DC
• Przewody (oznaczenia):
  • G (nr 1, czerwony): potencjał systemowy 24 V AC / 24…48 V DC
  • G0 (nr 2, czarny): masa systemowa
  • Y (nr 8, szary): sygnał sterujący
  • U (nr 9, różowy): sygnał położenia
• Długość kabla: 0,9 m
• Przekrój: 0,75 mm²
• Dopuszczalna długość linii sygnałowych: 300 m

Dane techniczne

• Moment obrotowy (nominalny): 5 Nm
• Moment maksymalny (zblokowanie): 10 Nm
• Nominalny kąt obrotu: 90°
• Maks. kąt obrotu (ograniczenie mechaniczne): 95° ± 2°
• Czas przebiegu dla 90°: 150 s
• Poziom głośności siłownika: 28 dB(A)
• Zużycie mocy w ruchu (GDB16..1E): 2,1 VA / 1,2 W
• Zużycie mocy w stanie trzymania (GDB16..1E): 0,7 W
• Wejście sterujące (Y): 0/2…10 V DC; pobór prądu 0,1 mA; rezystancja wejściowa > 100 kΩ
• Wyjście położenia (U): 0…10 V DC; maks. prąd wyjściowy ±1 mA
• Zabezpieczenie przed błędnym okablowaniem (U): maks. 24 V AC / 24…48 V DC
• Stopień ochrony: IP54
• Warunki otoczenia – praca: -32…+55°C; <95% r.h. (bez kondensacji)
• Miejsce montażu: wewnątrz pomieszczeń, zabezpieczony przed warunkami pogodowymi
• Oś przepustnicy: okrągła 8…16 mm; okrągła z elementem centrującym 8…10 mm; czworokątna 6…12,8 mm
• Min. długość osi: 20 mm
• Twardość osi: <300 HV
• Waga (bez przełączników): maks. 0,49 kg

Podsumowanie

Siemens GDB164.1E to siłownik do przepustnic powietrza o momencie 5 Nm, zasilany 24 V AC / 24…48 V DC, przeznaczony do sterowania ciągłego z wejściem 0…35 V DC i możliwością precyzyjnego dopasowania sygnału (Uo, ΔU). Mechanicznie ustawiany zakres 0…90°, samoadaptacja, sygnał położenia 0…10 V DC oraz obudowa IP54 czynią go uniwersalnym rozwiązaniem do niezawodnej regulacji przepustnic w instalacjach HVAC.
