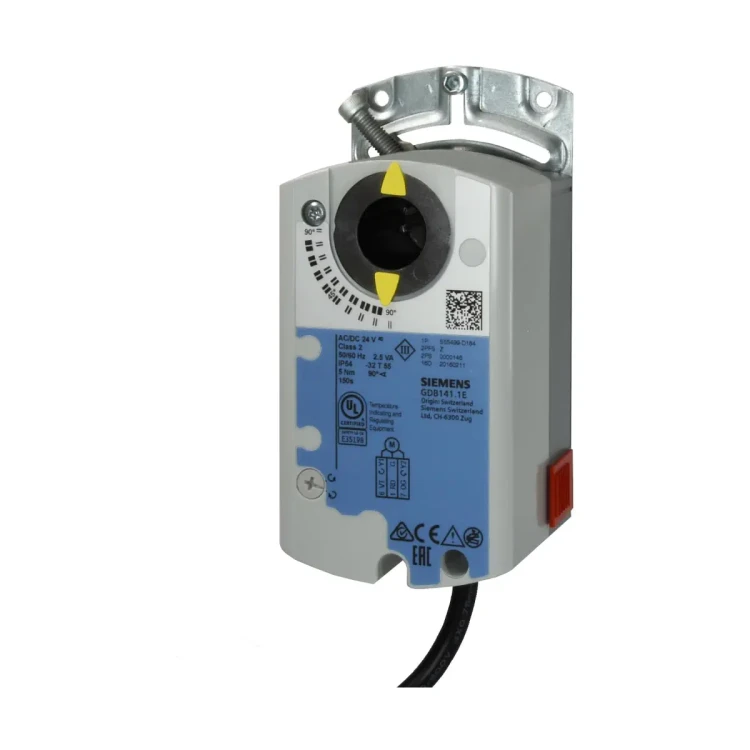

GDB163.1E Siłownik obrotowy bez sprężyny powrotnej, 5 [Nm], 0..35 [V], 24 [V] AC/DC, 150 [s], nastawiana charakterystyka

Siemens GDB163.1E to obrotowy siłownik do przepustnic powietrza z serii OpenAir™, przeznaczony do pracy w instalacjach wentylacyjnych i klimatyzacyjnych. Zapewnia moment obrotowy 5 Nm oraz sterowanie ciągłe z możliwością dopasowania charakterystyki sygnału (ustawiane przesunięcie Uo i zakres pracy ΔU). Siłownik zasilany jest napięciem 24 V AC / 24…48 V DC, posiada mechaniczny wskaźnik położenia, wyjście sygnału położenia U = 0/2…10 V DC oraz potencjometr sprzężenia zwrotnego 5 kΩ. Fabrycznie wyposażony jest w kabel przyłączeniowy o długości 0,9 m.

Najważniejsze cechy

• Producent: Siemens
• Model: GDB163.1E
• Nr magazynowy: S55499-D267
• Typ: siłownik obrotowy do przepustnic powietrza (OpenAir™)
• Zastosowanie: instalacje wentylacyjne i klimatyzacyjne – regulacja i zamykanie przepustnic
• Przeznaczenie przepustnic: do powierzchni do 0,8 m² (wytyczne; uwzględniać dane producenta przepustnicy)
• Moment obrotowy (nominalny): 5 Nm
• Zasilanie: 24 V AC ±20% (19,2…28,8 V) / 50/60 Hz lub 24…48 V DC ±20% (19,2…57,6 V)
• Sterowanie: ciągłe (nastawiana charakterystyka sygnału)
• Sygnał sterujący Y: 0…35 V DC (wewnętrznie ograniczany do 10 V DC)
• Wyjście sygnału położenia U: 0/2…10 V DC, proporcjonalnie do kąta obrotu
• Potencjometr sprzężenia zwrotnego: 5 kΩ
• Zakres roboczy: nastawiany mechanicznie w zakresie 0…90°
• Czas przebiegu dla 90°: 150 s
• Poziom głośności: 28 dB(A)
• Samoadaptacja zakresu obrotu: tak
• Przełącznik kierunku obrotu: tak
• Nastawa ręczna: po naciśnięciu przycisku odłączającego napęd
• Stopień ochrony obudowy: IP54
• Kabel przyłączeniowy: 0,9 m, 0,75 mm²

Zastosowanie

GDB163.1E stosowany jest w instalacjach HVAC do regulacji i zamykania przepustnic powietrza, szczególnie tam, gdzie wymagane jest sterowanie ciągłe oraz dopasowanie sygnału sterującego do wymagań automatyki. Siłownik przeznaczony jest do przepustnic o powierzchni do 0,8 m² (wartość orientacyjna).

Funkcje i działanie

Sterowanie ciągłe i zachowanie położenia

• Siłownik pracuje w trybie ciągłym i ustawia kąt obrotu zgodnie z sygnałem sterującym Y.
• Siłownik pozostaje w ostatnim położeniu, gdy sygnał jest utrzymywany na stałej wartości oraz przy braku zasilania.

Nastawiana charakterystyka sygnału (Uo, ΔU)

• Przesunięcie Uo: 0…5 V DC
• Zakres pracy ΔU: 2…30 V DC
• Maks. dopuszczalne napięcie wejściowe: 35 V DC (ograniczone wewnętrznie do 10 V DC)

Samoadaptacja zakresu obrotu

• Jeżeli funkcja samoadaptacji jest aktywna, siłownik automatycznie określa mechaniczne położenia krańcowe zakresu obrotu.
• Charakterystyka pracy (Uo, ΔU) jest dostosowywana do wyznaczonego zakresu obrotu.

Wskazanie położenia

• Wskaźnik mechaniczny: kąt obrotu wskazywany na obudowie.
• Wskaźnik elektryczny: wyjście U = 0/2…10 V DC proporcjonalne do kąta obrotu (zależne od nastawy przełącznika DIL kierunku obrotu).
• Potencjometr sprzężenia zwrotnego: do wskazywania położenia po podłączeniu do zewnętrznego źródła napięcia.

Podłączenie elektryczne i okablowanie

• Zasilanie 24 V: G (potencjał systemowy), G0 (masa systemowa).
• Wejście sterujące: Y (0…35 V DC; ograniczane wewnętrznie do 10 V DC).
• Wyjście sygnału położenia: U (0/2…10 V DC, maks. ±1 mA).
• Potencjometr sprzężenia zwrotnego: P1–P2 (0…5000 Ω), P3–P2 (100…0%).
• Kabel fabryczny: długość 0,9 m, przekrój 0,75 mm².
• Dopuszczalna długość linii sygnałowych: 300 m.

Dane techniczne

• Moment obrotowy nominalny: 5 Nm
• Moment maksymalny (zblokowanie): 10 Nm
• Kąt obrotu nominalny: 90°
• Maks. kąt obrotu (ograniczenie mechaniczne): 95° ± 2°
• Czas przebiegu 90°: 150 s
• Poziom głośności: 28 dB(A)
• Zużycie mocy w ruchu: 2,1 VA / 1,2 W
• Zużycie mocy w stanie trzymania: 0,7 W
• Stopień ochrony: IP54 (wg EN 60529)
• Klasa izolacji (wg EN 60730): III (dla 24 V AC / 24…48 V DC oraz potencjometru sprzężenia zwrotnego)
• Warunki pracy: wewnątrz pomieszczeń, zabezpieczony przed warunkami pogodowymi; -32…+55°C; <95% r.h. (bez kondensacji)
• Transport: -32…+70°C; <95% r.h. (bez kondensacji)
• Przechowywanie: -32…+50°C; <95% r.h. (bez kondensacji)
• Waga (bez opakowania): maks. 0,49 kg

Montaż

• Nastawa ręczna: możliwa po naciśnięciu przycisku odłączającego napęd.
• Ograniczenie kąta obrotu: mechanicznie za pomocą śruby.
• Wymagania dla osi przepustnicy:
  • oś okrągła: 8…16 mm
  • oś okrągła z elementem centrującym: 8…10 mm
  • oś czworokątna: 6…12,8 mm
  • min. długość osi: 20 mm
  • twardość: < 300 HV

Podsumowanie

Siemens GDB163.1E to solidny siłownik obrotowy 5 Nm do przepustnic powietrza, zasilany 24 V AC / 24…48 V DC, oferujący sterowanie ciągłe z możliwością dopasowania sygnału dzięki ustawieniom Uo i ΔU. Wyjście U = 0/2…10 V DC, potencjometr 5 kΩ, samoadaptacja oraz mechaniczne ograniczenie kąta obrotu czynią go praktycznym wyborem do precyzyjnej regulacji przepustnic w systemach wentylacji i klimatyzacji.
