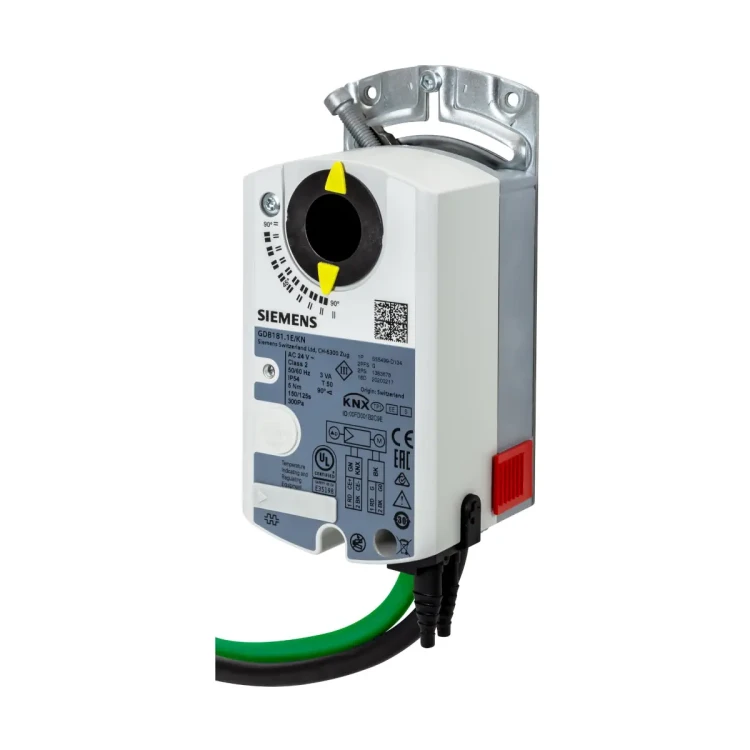

GDB181.1E/KN Kompaktowy regulator z siłownikiem i komunikacją KNX/PL-Link, 0..10 [V], 24 [V] AC, 5 [Nm], 150 [s]

GDB181.1E/KN to kompaktowy regulator VAV z serii OpenAir™ (Seria E), wyposażony w komunikację KNX (S-mode / LTE-mode) oraz PL-Link. Urządzenie integruje w jednej obudowie bardzo precyzyjny czujnik różnicy ciśnień, siłownik oraz konfigurowalny regulator przepływu powietrza, dzięki czemu jest przeznaczone do instalacji wentylacyjnych z regulacją stałego (CAV) lub zmiennego (VAV) przepływu strumienia powietrza. Zasilanie wynosi AC 24 V, a nominalny moment obrotowy siłownika to 5 Nm.

Najważniejsze cechy

• Producent: Siemens
• Model: GDB181.1E/KN
• Typ: kompaktowy regulator VAV z siłownikiem i czujnikiem różnicy ciśnień
• Komunikacja: KNX (S-mode / LTE-mode) oraz PL-Link
• Zasilanie: AC 24 V ±20%, 50/60 Hz (SELV/PELV)
• Nominalny moment obrotowy: 5 Nm
• Zakres pracy czujnika (∆p): 0…300 Pa
• Fabrycznie zamontowane przewody: 2 kable dwużyłowe (zasilanie + komunikacja), długość 0,9 m
• Stopień ochrony: IP54
• Elementy HMI: dioda LED + przycisk (tryb programowania, test połączenia dla PL-Link, reset)

Zastosowanie

GDB181.1E/KN jest stosowany głównie do regulacji stałego lub zmiennego przepływu strumienia powietrza. Typowe obszary zastosowań:

• sterowanie powietrza nawiewanego,
• sterowanie powietrza wywiewanego,
• regulacja kaskady nawiew/wywiew (1:1, proporcjonalna nad-/podciśnieniowa, różnicowa nad-/podciśnieniowa),
• przepustnice powietrza wymagające momentu obrotowego 5 Nm.

Kompaktowy regulator VAV nie jest przeznaczony do pracy w środowisku, w którym powietrze nasycone jest tłuszczami, lepkimi cząsteczkami lub substancjami agresywnymi.

Komunikacja i integracja

• KNX-Bus: KNX, TP1-256 (elektrycznie izolowany)
• Obciążenie magistrali: 5 mA
• Certyfikacja KNX: możliwość komunikacji z urządzeniami KNX pracującymi w trybie S-mode

Regulacja przepływu powietrza

• Rodzaj regulacji: 3-p z histerezą
• Vmax: 20…120% (rozdzielczość 1%, fabrycznie 100%)
• Vmin: -20…100% (rozdzielczość 1%, fabrycznie 0%)
• Vn: 1…3,16 (rozdzielczość 0,01, fabrycznie 1,00)
• Zależność Vn od ∆p (dla nominalnego przepływu): Vn = 1 odpowiada 300 Pa, Vn = 3,16 odpowiada 30 Pa

Po podłączeniu zasilania urządzenie domyślnie pracuje w trybie VAV. Po odpowiednim ustawieniu wartości zadanej może pracować w trybie CAV.

Czujnik różnicy ciśnień (∆p)

• Zakres pomiarowy: 0…500 Pa
• Zakres pracy: 0…300 Pa
• Dokładność (23°C, 966 mbar, różne pozycje montażu):
• • punkt zera: ±0,2 Pa
  • błąd całkowity: ±4,5% wartości mierzonej
  • zmiana wskazań: ±0,1 Pa / rok
• Rurki podłączeniowe (średnica wewnętrzna): 3…8 mm
• Maks. dopuszczalne ciśnienie pracy: 3000 Pa
• Maks. dopuszczalne przeciążenie z jednej strony: 3000 Pa

Siłownik – parametry ruchu

• Nominalny moment obrotowy: 5 Nm
• Moment maksymalny: < 7 Nm
• Nominalny / maksymalny kąt obrotu: 90° / 95° ±2°
• Czas przebiegu dla 90°: 150 s (50 Hz) / 125 s (60 Hz)
• Kierunek obrotów (ustawiany w ACS941): zgodny / przeciwny do ruchu wskazówek zegara
• Ograniczenie mechaniczne zakresu roboczego: nastawiane w zakresie 0° do 90°

Obsługa lokalna (HMI): LED + przycisk

Przycisk

• Krótkie wciśnięcie (< 0,5 s): przełącza w tryb programowania lub kończy wyświetlanie wyniku testu połączenia
• Średnie wciśnięcie (> 2 s i < 20 s): uruchamia test połączenia (dostępne tylko dla PL-Link)
• Długie wciśnięcie (> 20 s): reset do ustawień fabrycznych

Sygnalizacja LED

• LED wyłączona: urządzenie nie podłączone do zasilania lub urządzenie podłączone i działa poprawnie
• Pomarańczowa (jeden błysk): potwierdzenie średniego wciśnięcia przycisku
• Pomarańczowa (miga): oczekiwanie (trwa test połączenia lub reset ustawień)
• Czerwona: błąd testu połączenia
• Czerwona (świeci ciągle): urządzenie w trybie programowania
• Zielona: test połączenia zakończony sukcesem

Podłączenie elektryczne i okablowanie

Regulator dostarczany jest z dwoma fabrycznie zamontowanymi kablami (długość 0,9 m), po 2 żyły każdy. Wszystkie podłączone urządzenia muszą wykorzystywać to samo G0.

• Przewód 1 (zasilanie / czarna izolacja):
  • G (czerwony): napięcie 24 V AC
  • G0 (czarny): neutralny 24 V AC
• Przewód 2 (komunikacja / zielona izolacja):
  • CE+ (czerwony): magistrala (KNX / PL-Link)
  • CE- (czarny): magistrala (KNX / PL-Link)
• Złącze do narzędzi serwisowych: terminal 7-pin, kratka 2,00 mm

Dane techniczne

• Napięcie zasilania / częstotliwość: 24 V AC ±20% / 50/60 Hz
• Pobór mocy (w stanie zatrzymania): 1 VA / 0,5 W
• Pobór mocy (w ruchu): 3 VA / 2,5 W
• Stopień ochrony: IP54
• Klasa bezpieczeństwa (EN 60730): III
• Warunki środowiskowe (praca / transport): 0…50°C / −25…70°C, wilgotność <95% r.h. (bez kondensacji)
• Wymiary (szer. x wys. x głęb.): 71 x 158 x 61 mm
• Masa (bez opakowania): 0,6 kg

Montaż – dopasowanie do osi przepustnicy

• Pasujące osie przepustnic:
  • okrągła: 8…16 mm
  • okrągła z elementem centrującym: 8…10 mm
  • kwadratowa: 6…12,8 mm
• Minimalna długość osi: 30 mm
• Maksymalna twardość osi: < 300 HV

Podsumowanie

Siemens GDB181.1E/KN to zintegrowany, kompaktowy regulator VAV/CAV z komunikacją KNX i PL-Link, przeznaczony do sterowania przepustnicami o momencie 5 Nm. Wbudowany czujnik ∆p (zakres pracy 0…300 Pa), fabryczne okablowanie 0,9 m, stopień ochrony IP54 oraz lokalna obsługa (LED + przycisk) czynią go praktycznym rozwiązaniem do precyzyjnej regulacji przepływu powietrza w instalacjach HVAC.
