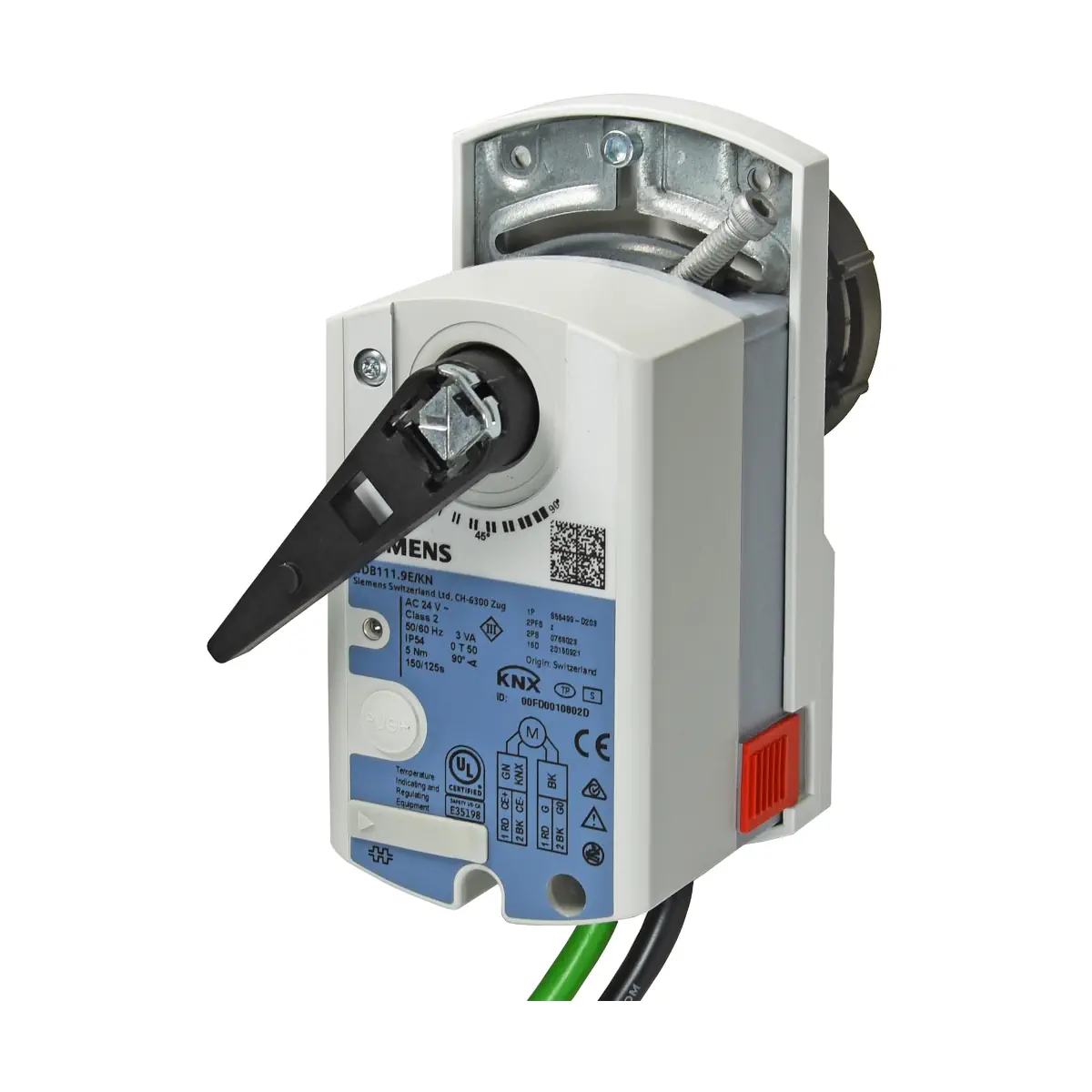

GLB111.9E/KN Siłownik elektromechaniczny, 10 Nm, KNX/PL-Link, 24 V AC, 150 s

GLB111.9E/KN to siłownik obrotowy z serii ACVATIX™ o nominalnym momencie 10 Nm, zasilany napięciem 24 V AC i wyposażony w komunikację KNX-TP (galwanicznie odseparowaną) oraz PL-Link. Przeznaczony jest do sterowania 6-drogowymi zaworami kulowymi regulacyjnymi VWG4.. oraz zaworami kulowymi regulacyjnymi przelotowymi i trójdrogowymi (do DN50), zapewniając sterowanie położeniem w zakresie 0…100% wraz z sygnałem zwrotnym położenia.

Najważniejsze cechy

• Producent: Siemens
• Model: GLB111.9E/KN
• Seria: ACVATIX™
• Typ: siłownik obrotowy do zaworów kulowych (KNX / PL-Link)
• Napięcie zasilające: 24 V AC ±20% (SELV) lub 24 V AC, klasa 2 (US)
• Komunikacja: KNX-TP (izolowane elektrycznie), KNX S-Mode oraz PL-Link
• Nominalny moment obrotowy: 10 Nm
• Maksymalny moment obrotowy: < 14 Nm
• Czas przebiegu (90°): 150 s (50 Hz) / 120 s (60 Hz)
• Kąt obrotu: nominalnie 90°, maks. 95° ±2°
• Zakres sterowania położeniem: 0…100% (wartość zadana i rzeczywista)
• Sterowanie ręczne: tak
• Sygnał zwrotny położenia: tak
• Obciążenie magistrali: 5 mA
• Maks. liczba węzłów na linii: 256 (z powielaczami)
• Stopień ochrony: IP54 (zgodnie z zaleceniami montażu)

Zastosowanie

GLB111.9E/KN jest przeznaczony do pracy w instalacjach automatyki budynkowej z komunikacją KNX, w szczególności do sterowania zaworami kulowymi:

• 6-drogowe zawory kulowe regulacyjne: VWG42.10.. (DN10) oraz VWG41.20.. (DN20) – czynnik 5…90°C.
• Zawory kulowe regulacyjne przelotowe i trójdrogowe PN40: serie VAI61.. / VBI61.. (gwint wewnętrzny Rp) oraz VAG61.. / VBG61.. (gwint zewnętrzny G) – do DN50.

Funkcje i działanie

Tryby pracy

• Regulacja ogrzewanie/chłodzenie: tryb przeznaczony do pracy z 6-drogowymi zaworami kulowymi regulacyjnymi – dwie oddzielne wartości zadane (ogrzewanie i chłodzenie), każda w zakresie 0…100%.
• Regulacja położenia: sterowanie położeniem siłownika wartością zadaną 0…100%.

Sterowanie nadrzędne i monitoring komunikacji

• Sterowanie nadrzędne realizowane jest z użyciem binarnych obiektów komunikacyjnych.
• Siłownik realizuje monitorowanie wartości zadanej oraz obsługuje tryb awaryjny po przerwaniu komunikacji.

Komunikacja KNX / PL-Link

• Interfejs: KNX-TP, galwanicznie odseparowany
• Obciążenie magistrali: 5 mA
• Węzły na linii: maks. 256 (z powielaczami)
• Wartości położenia: wartość zadana i wartość rzeczywista w zakresie 0…100%

Tryb awaryjny (parametry KNX)

• Backup timeout: 0…60 min (0 min = wyłączone), ustawienie fabryczne: 30 min
• Backup mode: pozycja awaryjna (Backup position) lub utrzymywanie położenia (Keep last position), ustawienie fabryczne: Backup position
• Backup value: 0…100%, ustawienie fabryczne: 50%

Interfejs użytkownika (przycisk i dioda LED)

Obsługa przyciskiem

• Wejście/wyjście w tryb adresowania: krótkie naciśnięcie (< 1 s) – dioda LED świeci na czerwono (tryb włączony) / gaśnie (tryb wyłączony).
• Przywrócenie ustawień fabrycznych: przytrzymać > 20 s – dioda LED miga na pomarańczowo podczas restartu urządzenia.
• Test połączenia PL-Link: przytrzymać 2…20 s – dioda LED miga 1× na pomarańczowo (funkcja dostępna przy sterowaniu przez PL-Link).

Kolory i stany diody LED

• Wyłączona: praca bez błędu lub urządzenie niezasilone
• Zielony (ciągły): test połączenia powiódł się (PL-Link)
• Pomarańczowy (migająca): trwa przywracanie ustawień fabrycznych
• Czerwony (ciągły): urządzenie w trybie programowania/adresowania
• Czerwony (migająca 0,5 s zał. / 2 s wył.): błąd wewnętrzny – wymagany reset zasilania
• Czerwony (migająca 1 s zał. / 1 s wył.): test połączenia nie powiódł się (PL-Link)

Podłączenie elektryczne i okablowanie

Siłownik wyposażony jest w dwa fabryczne kable podłączeniowe: zasilający oraz komunikacyjny.

• Długość kabla: 0,9 m
• Zasilanie (czarna powłoka): 2 × 0,75 mm²
  • RD / G: napięcie systemowe 24 V AC
  • BK / G0: neutralny systemowy 24 V AC
• Komunikacja KNX (zielona powłoka): 2 × 0,75 mm²
  • RD / CE+: KNX CE+
  • BK / CE-: KNX CE-

Napięcie zasilające na zaciskach G i G0 musi spełniać wymagania SELV lub PELV. Stosować bezpieczne transformatory z podwójną izolacją zgodnie z EN 61558 przeznaczone do pracy ciągłej.

Dane techniczne

• Zasilanie: 24 V AC ±20% (SELV) lub 24 V AC, klasa 2 (US)
• Częstotliwość: 50/60 Hz
• Pobór mocy (50 Hz): w ruchu 3 VA / 2,5 W; trzymanie 1 VA / 0,5 W
• Czas przebiegu (90°): 150 s (50 Hz) / 120 s (60 Hz)
• Moment obrotowy: nominalny 10 Nm; maksymalny < 14 Nm
• Kąt obrotu: 90° (nominalnie), do 95° ±2° (maks.)
• Kierunek obrotu: ustawiany przez magistralę w trybie „regulacja położenia” (CW / CCW)
• Warunki pracy (wewnątrz pomieszczeń): -32…55°C; wilgotność 5…95% r.h. (bez kondensacji)
• Transport: -25…70°C; 5…95% r.h. (bez kondensacji)
• Składowanie: -5…45°C; 5…95% r.h. (bez kondensacji)
• Wymiary (szer. × wys. × głęb.): 74 × 143 × 112,5 mm
• Waga (bez opakowania): 0,6 kg

Parametry ETS i kompatybilność profili

• Urządzenia G..B111.9E/KN serii B przeznaczone są do stosowania z profilem urządzenia v2.x.
• Profil ETS v1.x jest obsługiwany ze względu na kompatybilność wsteczną.
• Oprogramowanie narzędziowe ACS931 / 941 ani przenośne narzędzie AST20 nie są obsługiwane.

Wyposażenie dodatkowe

• ALJ100 (S55846-Z115) – adapter termiczny do zaworów kulowych

Podsumowanie

Siemens GLB111.9E/KN to siłownik obrotowy 10 Nm z zasilaniem 24 V AC i komunikacją KNX-TP oraz PL-Link, zaprojektowany do precyzyjnego sterowania położeniem zaworów kulowych w aplikacjach HVAC – w tym 6-drogowych zaworów regulacyjnych oraz zaworów przelotowych i trójdrogowych do DN50. Oferuje wymianę danych 0…100% (wartość zadana i rzeczywista), funkcje monitoringu komunikacji z trybem awaryjnym oraz wygodną obsługę serwisową poprzez przycisk i sygnalizację LED.
