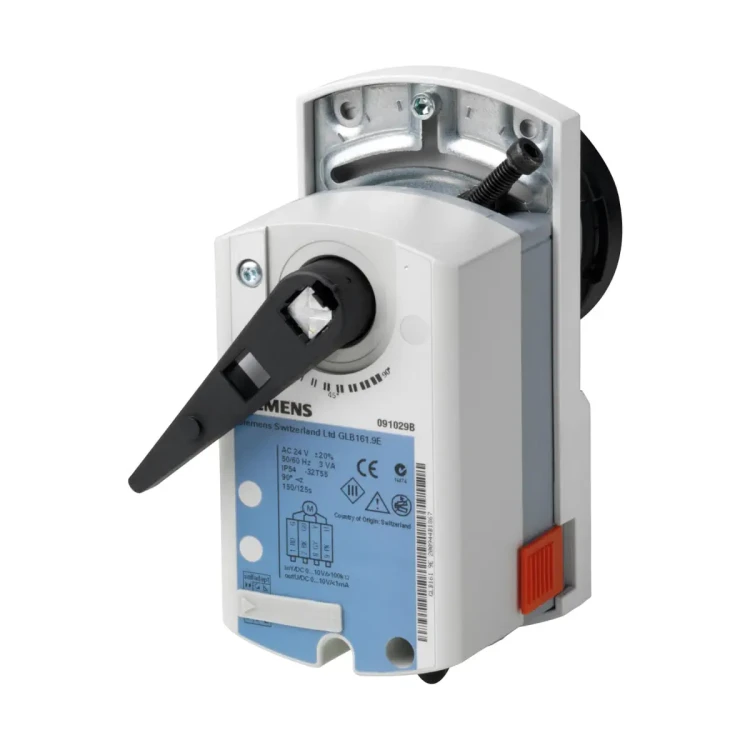

GLB161.9E Siłownik do zaworu kulowego 10 [Nm], 0..10 [V], 24 [V] AC, 150 [s], bez sprężyny powrotnej

GLB161.9E to elektromechaniczny siłownik obrotowy serii ACVATIX™ do zaworów kulowych w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Przeznaczony jest do precyzyjnej regulacji zaworów kulowych przelotowych, trójdrogowych, odcinających i przełączających Siemens o średnicach DN15…DN50, sterowanych sygnałem analogowym 0/2…10 V DC.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™, siłowniki obrotowe do zaworów kulowych GLB..9E..
• Model: GLB161.9E
• Typ urządzenia: elektromechaniczny siłownik obrotowy do zaworów kulowych
• Zastosowanie: regulacja przepływu w obiegach grzewczych, chłodniczych i wentylacyjnych w instalacjach HVAC
• Kompatybilne zawory: kulowe regulacyjne przelotowe i trójdrogowe VAI61.., VBI61.., VAG61.., VBG61.. oraz kulowe odcinające i przełączające VAI60.., VBI60.., VAG60.., VBG60.., w zakresie średnic DN15…DN50
• Rodzaj sterowania: ciągłe, analogowe
• Sygnał sterujący: 0/2…10 V DC (wejście o wysokiej impedancji)
• Wyjście sprzężenia zwrotnego: 0…10 V DC proporcjonalne do kąta obrotu
• Napięcie zasilania: 24 V AC ±20 % (50/60 Hz) lub 24…48 V DC ±20 % (SELV/PELV)
• Nominalny moment obrotowy: 10 Nm
• Moment maksymalny (zablokowany): 16 Nm
• Minimalny moment trzymający: 10 Nm
• Nominalny kąt obrotu: 90° (maks. ok. 95° ±2°)
• Czas przebiegu 90°: ok. 150 s
• Silnik: bezszczotkowy silnik prądu stałego, odporny na przeciążenia
• Przekładnia: cicha, bezobsługowa przekładnia zębata
• Samoadaptacja zakresu obrotu: automatyczne określanie mechanicznych pozycji krańcowych
• Regulacja ręczna: możliwa po wysprzęgleniu przekładni suwakiem
• Ograniczenie kąta obrotu: mechaniczne, za pomocą śruby nastawczej
• Wskazanie położenia: mechaniczne (wskaźnik położenia / dźwignia ręczna) oraz elektryczne (0…10 V DC)
• Obudowa: tworzywo sztuczne niepalne, niebromowane, niechlorowane, wzmocnione włóknem szklanym
• Stopień ochrony obudowy: IP54 (EN 60529)
• Klasa ochronności: III (wg EN 60730)
• Temperatura otoczenia (praca): -32…+55 °C
• Wilgotność (praca): <95 % r.h., bez kondensacji, montaż wewnątrz budynku, chroniony przed czynnikami atmosferycznymi
• Poziom hałasu: ok. 28 dB(A)
• Kabel przyłączeniowy: fabrycznie zamontowany, długość 0,9 m, przekrój żył 0,75 mm²
• Dopuszczalna długość linii sygnałowych: do 300 m
• Masa: ok. 0,69 kg (bez opakowania)

Zastosowanie

Siłownik GLB161.9E przeznaczony jest do automatyzacji zaworów kulowych Siemens w instalacjach HVAC, w szczególności:

• Zawory kulowe regulacyjne przelotowe VA..61..:
  • z gwintem wewnętrznym: serie VAI61..
  • z gwintem zewnętrznym: serie VAG61..
• Zawory kulowe regulacyjne trójdrogowe VB..61..:
  • z gwintem wewnętrznym: serie VBI61..
  • z gwintem zewnętrznym: serie VBG61..
• Zawory kulowe odcinające VA..60.. oraz przełączające VB..60..:
  • z gwintem wewnętrznym: serie VAI60.., VBI60..L, VBI60..T
  • z gwintem zewnętrznym: serie VAG60.., VBG60..L, VBG60..T

Zakres średnic współpracujących zaworów wynosi DN15…DN50. Dobór zaworu pod względem wielkości, współczynnika kvs oraz dopuszczalnych różnic ciśnień należy wykonać zgodnie z odpowiednimi kartami katalogowymi zaworów.

Funkcje i działanie

Sterowanie ciągłe 0/2…10 V DC

• Siłownik GLB161.9E pracuje ze sterowaniem ciągłym – kąt obrotu zaworu jest proporcjonalny do napięcia sterującego Y = 0/2…10 V DC.
• Wejście sterujące (Y) ma wysoką impedancję (>100 kΩ), z poborem prądu ok. 0,1 mA, co umożliwia współpracę z większością regulatorów HVAC.
• Przy zaworze kulowym NC (normalnie zamknięty) i ustawieniu przełącznika DIL 2 na „ccw” (obrót przeciwnie do ruchu wskazówek zegara):
  • przepływ = 0 % przy Y = 0 V
  • przepływ = 100 % przy Y = 10 V
• Przy zaworze kulowym NO (normalnie otwarty) i ustawieniu przełącznika DIL 2 na „cw” (obrót zgodnie z ruchem wskazówek zegara):
  • przepływ = 100 % przy Y = 0 V
  • przepływ = 0 % przy Y = 10 V
• Kierunek obrotu (cw/ccw) oraz powiązanie charakterystyki przepływu z sygnałem sterującym ustawia się za pomocą przełącznika DIL kierunku obrotu.
• Siłownik utrzymuje ustalone położenie:
  • gdy sygnał sterujący utrzymywany jest na stałej wartości,
  • po zaniku napięcia zasilającego.

Samoadaptacja zakresu kąta obrotu

• Siłownik GLB161.9E wyposażony jest w funkcję samoadaptacji zakresu obrotu.
• Po aktywowaniu tej funkcji siłownik automatycznie określa mechaniczne pozycje krańcowe zaworu kulowego i dostosowuje do nich swój zakres pracy.
• Samoadaptacja ułatwia uruchomienie instalacji i zapewnia optymalne wykorzystanie pełnego zakresu regulacji zaworu.

Wskazanie położenia i sprzężenie zwrotne

• Wskazanie mechaniczne: kąt obrotu zaworu jest bezpośrednio wskazywany na siłowniku za pomocą wskaźnika położenia zintegrowanego z dźwignią ręczną.
• Wskazanie elektryczne: wyjście U (0…10 V DC) generuje sygnał napięciowy proporcjonalny do aktualnego kąta obrotu.
• Charakterystyka wyjścia U zależy od ustawionego kierunku obrotu (cw/ccw) przełącznikiem DIL, co pozwala dopasować sposób interpretacji sygnału przez nadrzędny regulator.

Ręczna obsługa i ograniczenie kąta

• Siłownik można ręcznie ustawić w dowolnym położeniu między 0° i 90° po przesunięciu suwaka wysprzęglającego przekładnię.
• Po zwolnieniu suwaka i pojawieniu się sygnału z regulatora to sygnał sterujący ponownie przejmuje kontrolę nad położeniem zaworu.
• Producent zaleca odłączenie zasilania przed regulacją ręczną.
• Kąt obrotu adaptera trzpienia można mechanicznie ograniczyć za pomocą śruby nastawczej, co umożliwia dopasowanie zakresu pracy do wymagań układu.

Podłączenie elektryczne i okablowanie

• Zasilanie 24 V AC / 24…48 V DC:
  • G (przewód nr 1, czerwony) – potencjał systemowy 24 V AC / 24…48 V DC
  • G0 (przewód nr 2, czarny) – przewód neutralny / odniesienia
• Wejście sterujące:
  • Y (przewód nr 8, szary) – wejście 0/2…10 V DC (względem G0)
  • napięcie wejściowe: 0/2…10 V DC, pobór prądu ok. 0,1 mA, impedancja wejściowa >100 kΩ
  • maksymalne dopuszczalne napięcie wejściowe: 35 V DC (ograniczone do 10 V DC), ochrona przed błędnym okablowaniem do 24 V AC
• Wyjście sprzężenia zwrotnego:
  • U (przewód nr 9, różowy) – wyjście 0…10 V DC (względem G0)
  • maksymalny prąd wyjściowy: ±1 mA DC
  • ochrona przed błędnym okablowaniem: do 24 V AC / 24…48 V DC
• Przewód przyłączeniowy: fabrycznie zamontowany, długość 0,9 m, przekrój żył 0,75 mm².
• Dopuszczalna długość linii sygnałowych: do 300 m.

Dane techniczne

• Napięcie zasilające: 24 V AC ±20 % (19,2…28,8 V AC), 50/60 Hz; 24…48 V DC ±20 % (19,2…57,6 V DC)
• Pobór mocy w ruchu: 2,5 VA / 1,5 W
• Pobór mocy w podtrzymaniu: 0,7 W
• Nominalny moment obrotowy: 10 Nm
• Moment maksymalny (zablokowany): 16 Nm
• Minimalny moment trzymający: 10 Nm
• Nominalny kąt obrotu: 90°
• Maksymalny kąt obrotu (mechaniczny): ok. 95° ±2°
• Czas przebiegu nominalnego kąta 90°: 150 s
• Poziom hałasu: ok. 28 dB(A)
• Sygnał wejściowy (sterowanie): 0/2…10 V DC, histereza ok. 60 mV
• Wyjście wskazania położenia: 0…10 V DC, maks. ±1 mA
• Stopień ochrony obudowy: IP54 (EN 60529)
• Klasa ochronności: III (EN 60730)
• Warunki środowiskowe – praca: klasa 3K5 wg IEC 60721-3-3, temperatura -32…+55 °C, wilgotność <95 % r.h. (bez kondensacji), montaż wewnątrz budynku
• Transport: klasy 3K5 / 2K3 wg IEC 60721-3-2, temperatura -32…+70 °C, wilgotność <95 % r.h. (bez kondensacji)
• Składowanie: klasa 1K3 wg IEC 60721-3-1, temperatura -32…+50 °C, wilgotność <95 % r.h. (bez kondensacji)
• Warunki mechaniczne: klasa 2M2
• Materiał obudowy: tworzywo sztuczne niepalne, niebromowane, niechlorowane, wzmocnione włóknem szklanym
• Masa siłownika: ok. 0,69 kg (bez opakowania)
• Norma produktu: EN 60730, część 2-14 (siłowniki elektryczne)
• Zgodność elektromagnetyczna: do zastosowań w środowiskach mieszkalnych, handlowych, przemysłu lekkiego i przemysłowych
• Certyfikaty i oznakowania: CE, UKCA, RCM, EAC, UL / cUL (UL 60730, CSA-C22.2 No. 24-93)

Montaż i konserwacja

• Siłownik GLB161.9E montuje się bezpośrednio na zaworach kulowych Siemens z serii VA..60../61.. i VB..60../61... Montaż nie wymaga specjalnych narzędzi ani skomplikowanych nastaw.
• Do montażu na zaworach kulowych stosuje się zestaw montażowy ASK77.3 (wspornik montażowy, oś z tuleją i sprężyną, dźwignia ręczna z zatrzaskiem).
• Należy zapewnić odpowiednią przestrzeń montażową zgodnie z rysunkiem wymiarowym (min. odstępy od ścian i stropów >100 mm / >200 mm) dla swobodnego montażu, okablowania i obsługi.
• W miejscach narażonych na kondensację pary wodnej zaleca się stosowanie adaptera termicznego ALJ100. Dla czynników o temperaturze ≤0 °C wałek adaptera powinien być nasmarowany smarem silikonowym.
• Montaż, podłączenie i uruchomienie siłownika mogą wykonywać wyłącznie wykwalifikowani technicy, z zachowaniem krajowych przepisów bezpieczeństwa.
• Siłownik GLB161.9E jest bezobsługowy – nie wymaga okresowej regulacji ani smarowania.

Podsumowanie

Siemens GLB161.9E to kompaktowy siłownik obrotowy 10 Nm z ciągłym sterowaniem 0/2…10 V DC, zaprojektowany do współpracy z zaworami kulowymi DN15…DN50 w systemach HVAC. Szeroki zakres zasilania 24 V AC / 24…48 V DC, funkcja samoadaptacji zakresu obrotu, wbudowane sprzężenie zwrotne 0…10 V, możliwość ręcznego przestawiania oraz solidna obudowa o stopniu ochrony IP54 sprawiają, że GLB161.9E jest nowoczesnym i niezawodnym rozwiązaniem do precyzyjnej regulacji przepływu w instalacjach grzewczych, chłodniczych i wentylacyjnych.
