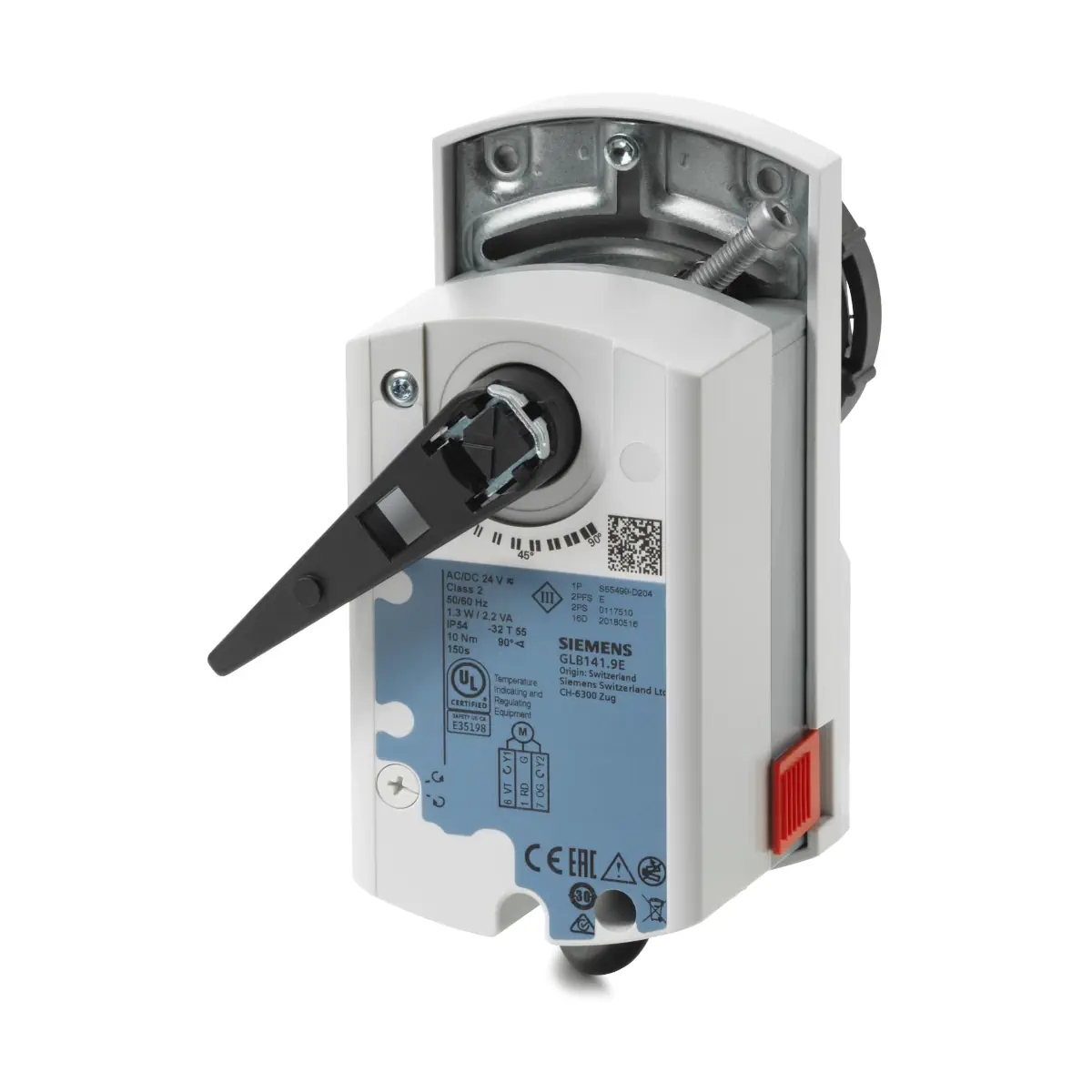

GLB141.9E Siłownik elektromechaniczny, 10 [Nm], 2-/3-stawny, 24 [V] AC/DC, 150 [s]

GLB141.9E to elektromechaniczny siłownik obrotowy Siemens ACVATIX™ o nominalnym momencie 10 Nm, przeznaczony do sterowania otwórz–zamknij lub 3-stawnego zaworami kulowymi w instalacjach HVAC. Siłownik zasilany jest napięciem 24 V AC lub 24…48 V DC i współpracuje z zaworami kulowymi regulacyjnymi oraz odcinającymi/przełączającymi Siemens o średnicach DN15…DN50. Fabrycznie wyposażony jest w kabel podłączeniowy 0,9 m, a po zaniku zasilania pozostaje w ustalonej pozycji.

Najważniejsze cechy

• Producent: Siemens
• Model: GLB141.9E
• Nr magazynowy: S55499-D204
• Typ: siłownik obrotowy do zaworów kulowych
• Rodzaj sterowania: otwórz–zamknij / 3-stawne
• Napięcie zasilające: 24 V AC ±20% (19,2…28,8 V AC), 50/60 Hz lub 24…48 V DC ±20% (19,2…57,6 V DC)
• Nominalny moment obrotowy: 10 Nm
• Maks. moment (zablokowany): 16 Nm
• Minimalny moment trzymający: 10 Nm
• Kąt obrotu: 90° (nominalnie), do 95° ±2° (ograniczony mechanicznie)
• Czas przebiegu 90°: 150 s
• Poziom głośności: 28 dB(A)
• Stopień ochrony: IP54
• Wskazanie położenia: mechaniczne (wskaźnik położenia / dźwignia ręczna)
• Nastawa ręczna: możliwa po wysprzęgleniu przekładni suwakiem
• Fabryczny przewód: 0,9 m, przekrój żył 0,75 mm²

Zastosowanie

Siłownik GLB141.9E przeznaczony jest do pracy w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Współpracuje z zaworami kulowymi Siemens:

• regulacyjnymi przelotowymi i trójdrogowymi z przyłączami z gwintem wewnętrznym (VAI61.., VBI61..) lub zewnętrznym (VAG61.., VBG61..), DN15…DN50,
• odcinającymi i przełączającymi z przyłączami z gwintem wewnętrznym (VAI60.., VBI60..) lub zewnętrznym (VAG60.., VBG60..), DN15…DN50.

Funkcje i działanie

Trwały napęd i ochrona

• Bezszczotkowy silnik prądu stałego zapewnia niezawodną pracę niezależnie od obciążenia.
• Siłownik nie wymaga przełącznika pozycji końcowej, jest odporny na przeciążenia i po osiągnięciu położenia krańcowego utrzymuje pozycję.
• Przekładnia zębata jest bezobsługowa i cicha.

Sterowanie otwórz–zamknij / 3-stawne

• Kierunek obrotu (cw/ccw) zależy od rodzaju sterowania oraz ustawienia kierunku obrotu przełącznikiem DIL.
• Przy braku napięcia zasilającego siłownik pozostaje w ustalonej pozycji.
• Zalecana minimalna długość impulsu przy sterowaniu 3-stawnym: 500 ms (dla ciągłego i dokładnego działania).

Nastawa ręczna i ograniczenie kąta

• Po przesunięciu suwaka wysprzęglającego przekładnię siłownik można ustawić ręcznie w dowolnym położeniu między 0° a 90°.
• Kąt obrotu adaptera trzpienia można mechanicznie ograniczyć za pomocą śruby nastawczej.
• Do regulacji ręcznej: odłączyć zasilanie.

Podłączenie elektryczne i okablowanie

• Zasilanie: 24 V AC / 24…48 V DC
• Sygnały sterujące: Y1 i Y2 (sterowanie otwórz–zamknij / 3-stawne)
• Fabryczny przewód: długość 0,9 m, przekrój 0,75 mm²
• Dopuszczalna długość linii sygnałowych: 300 m
• Oznaczenia przewodów (24 V): G (1, czerwony), G0 (2, czarny), Y1 (6, fioletowy), Y2 (7, pomarańczowy)

Dane techniczne

• Napięcie zasilające (SELV/PELV): 24 V AC ±20% / 50/60 Hz lub 24…48 V DC ±20%
• Pobór mocy (w ruchu): 2,2 VA / 1,3 W
• Pobór mocy (trzymanie): 0,5 W
• Nominalny moment obrotowy: 10 Nm
• Maks. moment (zablokowany): 16 Nm
• Minimalny moment trzymający: 10 Nm
• Nominalny kąt obrotu: 90°
• Maks. kąt obrotu (ograniczony mechanicznie): 95° ±2°
• Czas przebiegu 90°: 150 s
• Poziom głośności: 28 dB(A)
• Stopień ochrony obudowy: IP54
• Klasa izolacji (wg EN 60730): III
• Warunki pracy: wewnątrz budynku, chroniony przed czynnikami atmosferycznymi; -32…+55 °C; wilgotność <95% r.h. (bez kondensacji)
• Temperatura transportu: -32…+70 °C
• Temperatura składowania: -32…+50 °C
• Masa (bez opakowania): 0,69 kg

Montaż

• Zawór i siłownik można łatwo zmontować bezpośrednio na obiekcie.
• Montaż nie wymaga specjalnych narzędzi ani czynności nastawczych.

Wyposażenie dodatkowe

• ASK77.3 – zestaw montażowy do zaworów kulowych i siłowników (m.in. GLB..1.9E)
• ALJ100 – adapter termiczny do zaworów kulowych (zalecany w miejscach narażonych na kondensację)

Podsumowanie

Siemens GLB141.9E to siłownik obrotowy 10 Nm do zaworów kulowych DN15…DN50, przystosowany do sterowania otwórz–zamknij oraz 3-stawnego przy zasilaniu 24 V AC lub 24…48 V DC. Bezszczotkowy silnik, cicha bezobsługowa przekładnia, odporność na przeciążenia, ręczna nastawa oraz obudowa IP54 sprawiają, że jest to solidne rozwiązanie do automatyki HVAC.
