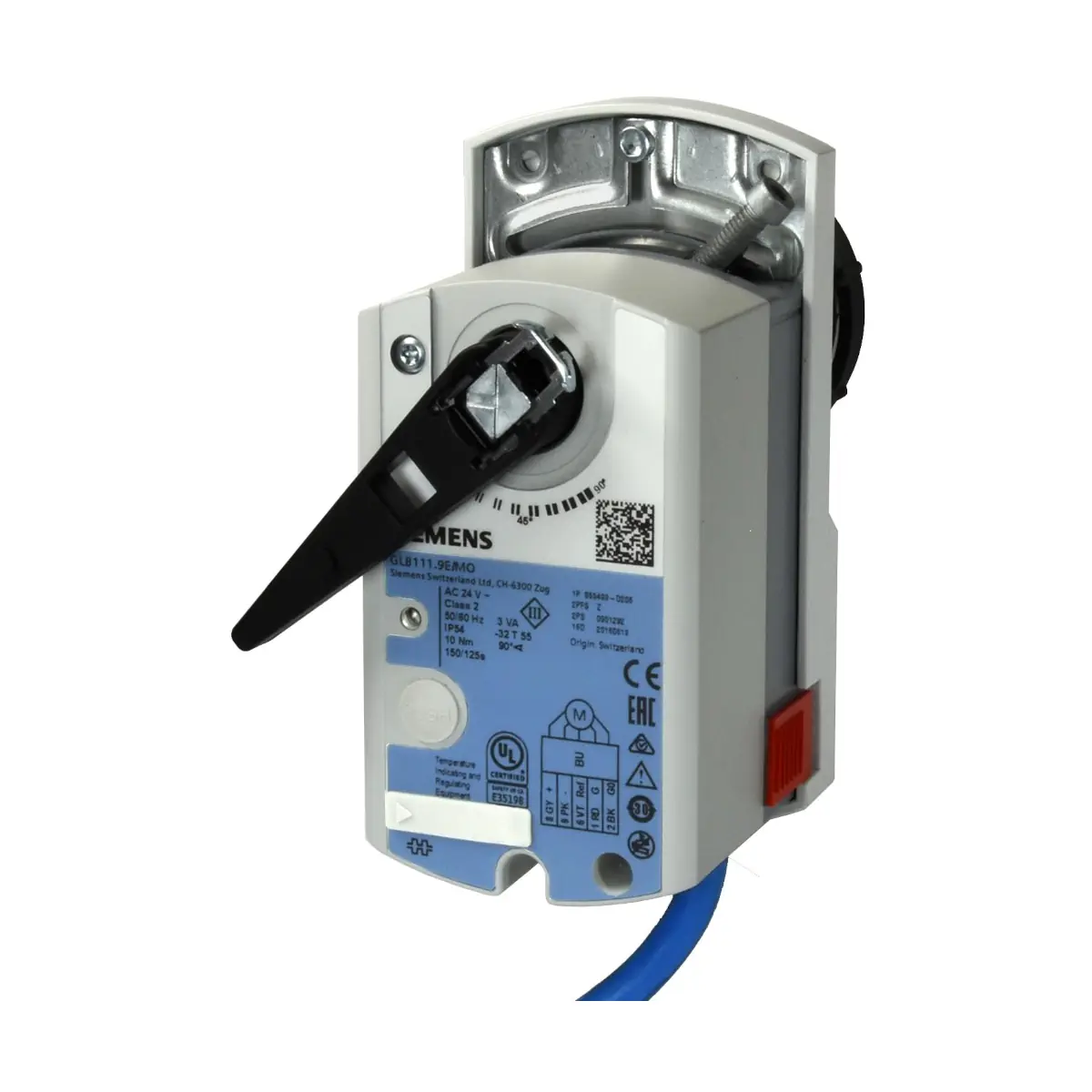

GLB111.9E/MO Siłownik elektromechaniczny, 10 [Nm], Modbus RTU, 24 [V] AC, 150 [s]

GLB111.9E/MO to siłownik obrotowy ACVATIX™ firmy Siemens o nominalnym momencie 10 Nm, zasilany napięciem 24 V AC i wyposażony w komunikację Modbus RTU (RS-485) z galwaniczną separacją. Przeznaczony jest do sterowania zaworami kulowymi regulacyjnymi – w tym 6-drogowymi – w aplikacjach grzewczych i chłodniczych, m.in. w centralach wentylacyjnych. Siłownik umożliwia zadawanie pozycji w zakresie 0…100%, odczyt pozycji rzeczywistej oraz funkcje wymuszeń i trybu podtrzymania przy braku komunikacji.

Najważniejsze cechy

• Producent: Siemens
• Model: GLB111.9E/MO
• Nr magazynowy: S55499-D206
• Typ: siłownik obrotowy do zaworów kulowych z komunikacją Modbus RTU
• Zasilanie: 24 V AC ±20% (SELV) lub 24 V AC klasa 2 (US), 50/60 Hz
• Komunikacja: Modbus RTU (RS-485), galwanicznie odseparowana
• Nominalny / maksymalny moment: 10 Nm / < 14 Nm
• Nominalny / maks. kąt obrotu: 90° / 95° ± 2°
• Czas przebiegu nominalnego kąta: 150 s (50 Hz) / 120 s (60 Hz)
• Sterowanie ręczne: tak
• Wskaźnik położenia: tak
• Stopień ochrony: IP54
• Zatwierdzenie: UL

Zastosowanie i zawory współpracujące

Siłownik GLB111.9E/MO może być stosowany do sterowania następującymi zaworami kulowymi Siemens:

• Zawory kulowe regulacyjne przelotowe i trójdrogowe VA..61.. / VB..61..:
  • z przyłączami z gwintem wewnętrznym: VAI61.. oraz VBI61..
  • z przyłączami z gwintem zewnętrznym: VAG61.. oraz VBG61..
  • zakres średnic: DN15…DN50
• 6-drogowe zawory kulowe regulacyjne VWG41.. (przyłącza z gwintem zewnętrznym):
  • średnica: DN20

Komunikacja Modbus RTU – funkcje i możliwości

• Wartość zadana położenia: 0…100%
• Wartość rzeczywista położenia: 0…100%
• Wymuszenie pozycji: Otwórz / Zamknij / Min / Maks / Stop
• Monitorowanie wartości zadanej oraz tryb podtrzymania w przypadku braku komunikacji
• Obsługiwane prędkości transmisji: 9.6 / 19.2 / 38.4 / 57.6 / 76.8 / 115.2 kbaud
• Obsługiwane formaty transmisji: 1-8-E-1, 1-8-N-1, 1-8-O-1, 1-8-N-2
• Terminator: 120 Ω, załączany elektronicznie
• Obsługiwane kody funkcji Modbus: 03 Read Holding Registers, 04 Read Input Registers, 06 Write Single Register, 16 Write Multiple Registers (maks. 120 rejestrów w jednym telegramie)
• Maks. liczba węzłów: 32
• Zakres adresów: 1…245 / 255, domyślnie: 255

Interfejs użytkownika – przycisk i sygnalizacja LED

• Wyświetlenie bieżącego adresu: krótkie naciśnięcie przycisku (< 1 s)
• Ustawienie adresu Modbus przyciskiem: naciśnięcie i przytrzymanie 1…5 s
• Tryb adresowania zdalnego (np. dla sterowników Climatix™): naciśnięcie i przytrzymanie 5…10 s
• Reset do ustawień fabrycznych: naciśnięcie i przytrzymanie > 10 s

Stany diody LED (przykłady)

• Zielony (1 s zał./ 5 s wył.): normalna praca, bez błędów
• Zielony migający: transmisja danych przez magistralę
• Pomarańczowy (1 s zał./ 5 s wył.): tryb podtrzymania (brak komunikacji)
• Czerwony ciągły: usterka mechaniczna / urządzenie zablokowane

Okablowanie i podłączenie

• Długość kabla: 0,9 m
• Kabel zasilanie/komunikacja: 5 × 0,75 mm²
• Przewody (kolor / kod / funkcja):
  • czerwony (RD) / G – napięcie systemowe 24 V AC
  • czarny (BK) / G0 – neutralny systemowy 24 V AC
  • fioletowy (VT) / REF – linia referencyjna
  • szary (GY) / + – magistrala (Modbus RTU)
  • różowy (PK) / - – magistrala (Modbus RTU)
• Uwaga instalacyjna: wszystkie podłączone urządzenia muszą być połączone z tym samym G0
• Interfejs serwisowy: złącze 7-pinowe, odstępy 2 mm

Dane techniczne

• Napięcie zasilające: 24 V AC ± 20% (SELV) lub 24 V AC klasa 2 (US)
• Częstotliwość: 50/60 Hz
• Pobór mocy (50 Hz): w ruchu 1 VA / 0,5 W; trzymanie 3 VA / 2,5 W
• Czas przebiegu: 150 s (50 Hz) / 120 s (60 Hz)
• Moment obrotowy: 10 Nm (nominalny) / < 14 Nm (maks.)
• Kąt obrotu: 90° (nominalny) / 95° ± 2° (maks.)
• Kierunek obrotu: nastawiany narzędziem lub przez magistralę (CW / CCW)
• Stopień ochrony: IP54
• Klasa bezpieczeństwa (EN 60730): III
• Warunki pracy: wewnątrz pomieszczeń, -32…55 °C, 5…95% r.h. (bez kondensacji)
• Wymiary (S × W × G): 88 × 112 × 143 mm
• Masa: 0,9 kg

Wyposażenie dodatkowe

• ALJ100 (S55846-Z115) – adapter termiczny do zaworów kulowych

Podsumowanie

Siemens GLB111.9E/MO to siłownik obrotowy 10 Nm z komunikacją Modbus RTU, zaprojektowany do precyzyjnego sterowania zaworami kulowymi (w tym 6-drogowymi) w instalacjach grzewczych i chłodniczych. Połączenie sterowania pozycją 0…100%, rozbudowanych funkcji magistrali, stopnia ochrony IP54 oraz gotowego okablowania sprawia, że jest to praktyczne rozwiązanie do automatyki HVAC.
