SSP61 Siłownik elektryczny, 2,5..5,5 [mm], 160 [N], 0..10 [V], 24 [V] AC/DC, 34 [s], kabel 1,5 [m]

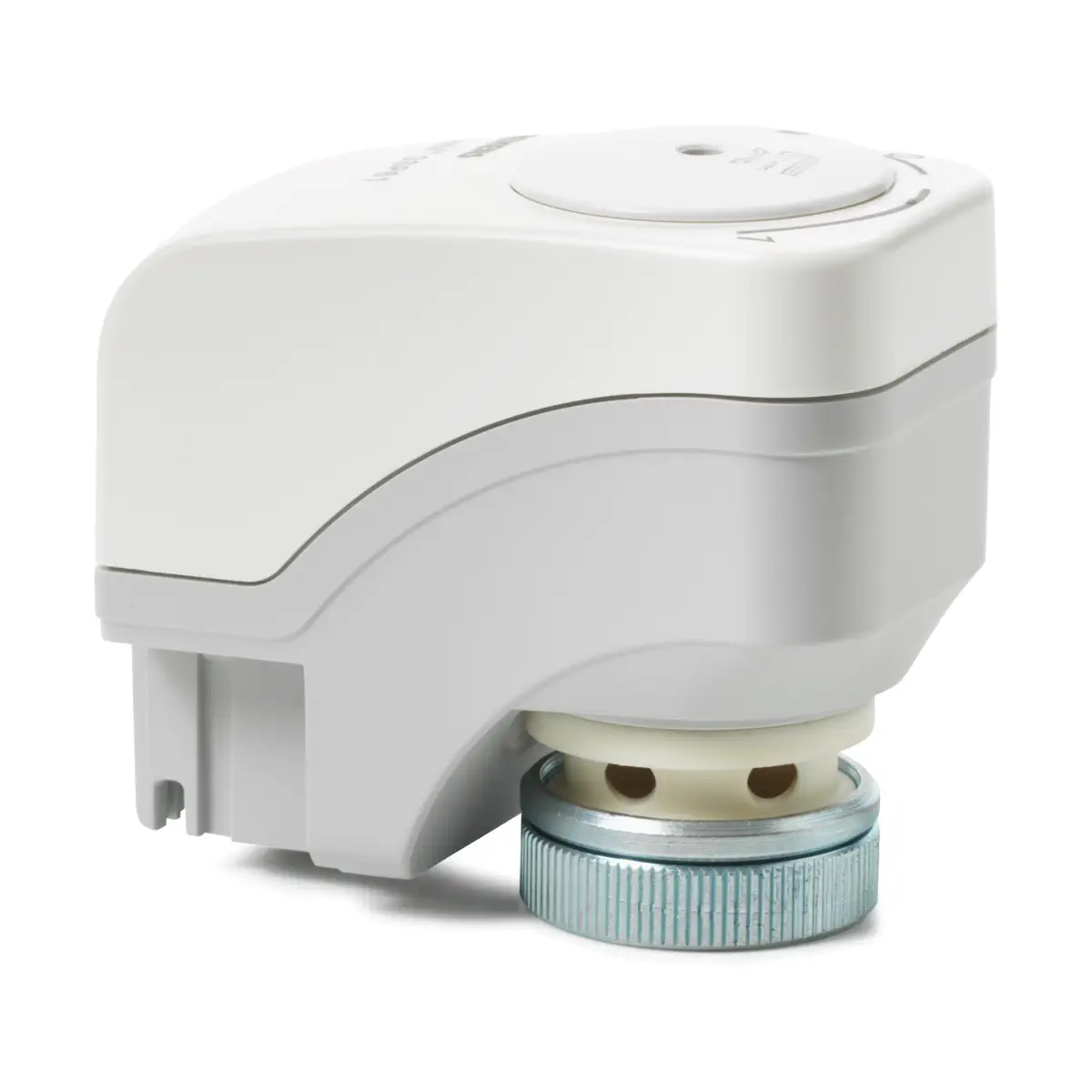

Siemens SSP61 to kompaktowy siłownik elektromechaniczny z rodziny ACVATIX, przeznaczony do precyzyjnej regulacji zaworów Siemens serii VVP47.., VXP47.. i VMP47.. w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Napęd oferuje siłę 160 N, zasilanie 24 V AC/DC oraz proporcjonalne sterowanie 0…10 V DC z automatyczną identyfikacją skoku zaworu. Dostarczany jest z kablem 1,5 m z wtyczką, posiada ręczne przestawianie kluczem imbusowym, optyczne wskazanie położenia, stopień ochrony IP40 oraz dopuszczenia UL i cUL.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: SSP61
• Typ: siłownik elektromechaniczny do zaworów regulacyjnych
• Zastosowanie: regulacja wody grzewczej i chłodniczej w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC)
• Współpraca z zaworami Siemens: VVP47.. (2-drogowe), VXP47.. (3-drogowe), VMP47.. (3-drogowe z obejściem); z adapterem AL100 również z zaworami 2W.., 3W.. i 4W..
• Napięcie zasilania: 24 V AC ±20% lub 24 V DC ±25%
• Częstotliwość zasilania (AC): 50/60 Hz
• Sygnał sterujący: 0…10 V DC, aktywny zakres skoku 0,3…9,7 V DC
• Impedancja wejściowa wejścia 0…10 V DC: > 100 kΩ
• Maksymalny pobór mocy: 2 VA
• Siła nominalna: 160 N
• Skok nominalny: 2,5 mm (maks. 5,5 mm)
• Czas przebiegu dla skoku 2,5 mm: ok. 34 s
• Szybkość pozycjonowania: ok. 13,6 s/mm
• Automatyczna identyfikacja i kalibracja skoku zaworu przy każdym włączeniu zasilania
• Wyłącznik przeciążeniowy i krańcowy oraz bezobsługowa przekładnia zabezpieczona przed zablokowaniem
• Sterowanie ręczne: klucz imbusowy 3 mm, z optycznym wskaźnikiem położenia (0 – zawór zamknięty, 1 – zawór otwarty)
• Montaż: bezpośrednio na zaworze, poprzez nakrętkę łączącą M30 x 1,5, dokręcaną ręcznie – bez użycia narzędzi
• Kabel podłączeniowy (wersja podstawowa): 1,5 m, 3-żyłowy z wtyczką
• Opcjonalne kable dla SSP61: ASY6L25 (2,5 m), ASY6L45 (4,5 m), ASY6L45HF (4,5 m, bezhalogenowy, VDE 0207-24)
• Wtyk do własnych przewodów: ASY100 (dla siłowników 0…10 V DC SSP61), z możliwością dodatkowego zabezpieczenia śrubą ASY98
• Możliwość pracy równoległej: maks. 10 siłowników SSP61 (przy wystarczającej obciążalności wyjścia regulatora)
• Dopuszczalna temperatura medium w zaworze: 1…110 °C
• Temperatura otoczenia – praca: +1…+50 °C
• Temperatura otoczenia – transport: –25…+70 °C
• Temperatura otoczenia – składowanie: –5…+50 °C
• Wilgotność otoczenia (praca): 5…85% r.h. (bez kondensacji)
• Stopień ochrony obudowy: IP40 (przy montażu od pionu do poziomu)
• Klasa bezpieczeństwa wg EN 60730: III
• Poziom zanieczyszczeń: klasa 2 (EN 60730)
• Zatwierdzenia: CE, RCM, EAC, UL 873, cUL (C22.2 No. 24)
• Przyłącze do zaworu: nakrętka łącząca M30 x 1,5 mm
• Masa: ok. 0,35 kg
• Kolor obudowy: podstawa RAL 7035 (jasnoszary), pokrywa RAL 9003 (biały)

Zastosowanie

Siłownik SSP61 przeznaczony jest do regulacji przepływu wody grzewczej i wody chłodniczej po stronie instalacji w systemach grzewczych, wentylacyjnych i klimatyzacyjnych. Współpracuje z zaworami Siemens:

• VVP47.. – zawory przelotowe (2-drogowe), PN16
• VXP47.. – zawory trójdrogowe, PN16
• VMP47.. – zawory trójdrogowe z obejściem, PN16
• 2W..K.. – zawory przelotowe (z adapterem AL100)
• 3W.. – zawory trójdrogowe (z adapterem AL100)
• 4W.. – zawory trójdrogowe z obejściem (z adapterem AL100)

Zawory serii V..P47.. są sterowane bezpośrednio, natomiast do montażu siłownika SSP61 na zaworach 2W.., 3W.., 4W.. wymagany jest adapter AL100.

Siłownik może być stosowany również z zaworami innych producentów, pod warunkiem spełnienia wymagań:

• przyłącze zaworu M30 x 1,5,
• wymagana siła przełączenia zaworu ≤ 160 N,
• wymiar x (zawór otwarty) > 9,0 mm,
• wymiar y (zawór zamknięty) ≤ 14,5 mm.

Producent gwarantuje parametry techniczne przede wszystkim przy stosowaniu siłownika z zaworami Siemens wymienionymi powyżej.

Funkcje i działanie

Sterowanie proporcjonalne 0…10 V DC

• Siłownik SSP61 sterowany jest sygnałem napięciowym 0…10 V DC (wejście Y), który określa pozycję trzpienia i stopień otwarcia zaworu.
• Zakres pracy: zawór V..P47.. jest całkowicie zamknięty (A → AB) przy 0 V, a przy napięciu z górnego zakresu sterowania otwiera się proporcjonalnie do 100% skoku.
• Aktywny zakres sygnału: 0,3…9,7 V DC odpowiada 0…100% skoku zaworu.
• Przy braku zasilania siłownik utrzymuje bieżącą pozycję (brak funkcji powrotu sprężynowego).

Automatyczna kalibracja skoku zaworu

• Podczas uruchomienia oraz po każdym włączeniu zasilania SSP61 automatycznie kalibruje skok: od pozycji 0 (skok minimalny) do maksymalnego skoku zaworu, a następnie ustawia się na wartość zadaną.
• Nie wolno ingerować ręcznie w trakcie procedury kalibracji.
• W przypadku niepowodzenia kalibracji kolejna próba podejmowana jest automatycznie po ok. 8 minutach.
• Po trzech nieudanych próbach kalibracji trzpień siłownika pozostaje w położeniu wysuniętym, a zawór V..P47.. pozostaje otwarty.
• Prawidłowa kalibracja jest możliwa wyłącznie przy podłączonym zaworze.

Bezpieczeństwo i niezawodność

• Wyłącznik przeciążeniowy i dla pozycji krańcowych chroni napęd oraz zawór przed uszkodzeniem.
• Bezobsługowa przekładnia jest zabezpieczona przed zablokowaniem.
• Obniżony pobór mocy w stanie utrzymywania pozycji ogranicza zużycie energii.
• Możliwa jest równoległa praca do 10 siłowników SSP61 sterowanych z jednego regulatora, pod warunkiem wystarczającej obciążalności jego wyjścia.

Sterowanie ręczne i wskaźnik położenia

• Siłownik wyposażony jest w ręczne przestawianie za pomocą klucza imbusowego 3 mm, umożliwiające ustawienie dowolnej pozycji w zakresie 0…1.
• W przypadku obecności sygnału sterującego z regulatora, sygnał ten ma wyższy priorytet niż nastawa ręczna.
• Aby utrzymać ręcznie ustawione położenie, należy odłączyć kabel przyłączeniowy lub wyłączyć zasilanie i sygnał sterujący.
• Wskaźnik położenia na obudowie informuje o:
  • położeniu 0 – zawór zamknięty,
  • położeniu 1 – zawór otwarty.

Podłączenie elektryczne i okablowanie

• Wersja podstawowa siłownika SSP61 wyposażona jest w kabel przyłączeniowy 1,5 m, 3-żyłowy, zgodny z EN 60320 / IEC 60227, zakończony wtyczką.
• Zaciski siłownika (24 V AC/DC):
  • G – potencjał systemowy 24 V AC / +24 V DC,
  • G0 – neutralny systemowy / –24 V DC,
  • Y – sygnał sterujący 0…10 V DC.
• Przy stosowaniu kabli opcjonalnych ASY6L.. (dla SSP61):
  • żyła czerwona (1) – G (24 V AC / +24 V DC),
  • żyła czarna (2) – G0 (–24 V DC / neutralny),
  • żyła szara (8) – Y (0…10 V DC),
  • długość przewodu: 2,5 m (ASY6L25) lub 4,5 m (ASY6L45 / ASY6L45HF).
• Przekrój żył kabli ASY6L..: 0,5 mm².
• Wtyk ASY100 umożliwia podłączenie standardowych przewodów (średnica zewnętrzna < 5 mm, przekrój 0,5…0,75 mm²); wtyk może być dodatkowo zabezpieczony śrubą ASY98.
• Konstrukcja wtyczek i kabli uniemożliwia pomylenie przewodów 24 V AC/DC z przewodami 230 V AC.
• Podłączenie elektryczne musi być wykonane zgodnie z lokalnymi przepisami oraz schematami połączeń producenta.
• Kabel przyłączeniowy może stykać się z rozgrzanym korpusem zaworu, o ile temperatura korpusu nie przekracza 80 °C.

Dane techniczne – SSP61

• Zasilanie: 24 V AC ±20% lub 24 V DC ±25%
• Częstotliwość (dla AC): 50/60 Hz
• Maksymalny pobór mocy: 2 VA
• Sygnał sterujący: 0…10 V DC
• Aktywny zakres sygnału: 0,3…9,7 V DC (0…100% skoku)
• Impedancja wejściowa: > 100 kΩ
• Praca równoległa: maks. 10 siłowników SSP61 na jednym wyjściu regulatora (przy odpowiedniej obciążalności wyjścia)
• Czas przebiegu dla skoku 2,5 mm: ok. 34 s
• Szybkość pozycjonowania: ok. 13,6 s/mm
• Skok nominalny: 2,5 mm (maks. 5,5 mm)
• Siła nominalna: 160 N
• Dopuszczalna temperatura medium w zaworze: 1…110 °C
• Temperatura otoczenia – praca: +1…+50 °C (EN 60721-3-3, klasa 3K3)
• Temperatura otoczenia – transport: –25…+70 °C (EN 60721-3-2, klasa 2K3)
• Temperatura otoczenia – składowanie: –5…+50 °C (EN 60721-3-1, klasa 1K3)
• Wilgotność otoczenia (praca): 5…85% r.h.
• Wilgotność (transport): < 95% r.h.
• Wilgotność (składowanie): 5…95% r.h.
• Stopień ochrony obudowy: IP40 (przy montażu od pionu do poziomu, EN 60529)
• Klasa bezpieczeństwa: III (EN 60730)
• Poziom zanieczyszczeń: klasa 2 (EN 60730)
• Standard produktu: EN 60730-x
• Zgodność EMC: do stosowania w środowisku mieszkalnym, handlowym i lekko uprzemysłowionym
• Certyfikaty: CE, RCM, EAC, UL 873, cUL (C22.2 No. 24)
• Przyłącze do zaworu: nakrętka łącząca M30 x 1,5 mm
• Masa: ok. 0,35 kg
• Materiał obudowy: tworzywo sztuczne
• Kolor obudowy: podstawa RAL 7035 (jasnoszary), pokrywa RAL 9003 (biały)

Montaż

• Siłownik SSP61 montowany jest bezpośrednio na zaworze za pomocą nakrętki łączącej M30 x 1,5 – bez użycia narzędzi.
• Przed montażem siłownik powinien znajdować się w położeniu 0 (trzpień wsunięty), a zasilanie musi być odłączone.
• Sposób montażu:
  • nałożyć siłownik na trzpień zaworu,
  • ręcznie dokręcić nakrętkę łączącą M30 x 1,5,
  • nie używać kluczy ani innych narzędzi do dokręcania,
  • unikać bocznych sił i naprężeń (szczególnie od strony przewodu).
• Do montażu na zaworach 2W.., 3W.., 4W.. wymagane jest użycie adaptera AL100 (dostarczanego z instrukcją montażu).
• Zalecana orientacja montażu: od pionowej do poziomej, z zachowaniem wymaganego stopnia ochrony IP40.
• Podczas uruchomienia należy sprawdzić:
  • prawidłowość okablowania,
  • kierunek ruchu trzpienia w stosunku do sygnału sterującego (otwieranie/zamykanie zaworu).
• Siłownik jest bezobsługowy; w przypadku uszkodzenia należy wymienić kompletne urządzenie.

Podsumowanie

Siemens SSP61 to nowoczesny, elektromechaniczny siłownik regulacyjny 160 N zasilany 24 V AC/DC, ze sterowaniem 0…10 V DC i automatyczną kalibracją skoku. Bezpośredni montaż na zaworach serii VVP47.., VXP47.., VMP47.., kompatybilność z zaworami 2W.., 3W.., 4W.. (przez adapter AL100), zintegrowany przewód 1,5 m z wtyczką, możliwość pracy równoległej oraz ręczne przestawianie położenia sprawiają, że SSP61 jest uniwersalnym i niezawodnym rozwiązaniem do precyzyjnej regulacji przepływu w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Produkt posiada zgodność EAC oraz spełnia wymagania UL 873 i cUL C22.2 No. 24.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z Dyrektywą 2012/19/UE oraz lokalnymi przepisami.
• Montaż, podłączenie elektryczne i uruchomienie należy wykonywać zgodnie z dokumentacją producenta oraz lokalnymi przepisami, z zachowaniem wymagań bezpieczeństwa osób i mienia.
• Siłownik SSP61 jest urządzeniem niskonapięciowym zasilanym 24 V AC/DC. Przed rozpoczęciem montażu, podłączenia lub prac serwisowych należy wyłączyć zasilanie i w razie potrzeby odłączyć przewody od zacisków.
• Urządzenie może być uruchamiane wyłącznie po prawidłowym zamontowaniu na zaworze.
• Podczas montażu siłownik musi być ustawiony w położeniu 0 i pozostawać bez napięcia zasilającego.
• Siłownik należy montować bezpośrednio na kompatybilnym zaworze wyłącznie za pomocą nakrętki łączącej, ręcznie, bez użycia narzędzi. Nie należy stosować kluczy ani dopuszczać do działania bocznych sił i naprężeń przewodu na zamontowany siłownik.
• Do montażu siłownika SSP61 na zaworach 2W.., 3W.. i 4W.. wymagane jest zastosowanie adaptera AL100.
• Należy przestrzegać dopuszczalnej pozycji montażu zgodnej z dokumentacją producenta. Stopień ochrony obudowy IP40 dotyczy montażu w pozycji od pionowej do poziomej.
• Kabel przyłączeniowy może stykać się z korpusem zaworu tylko wtedy, gdy temperatura korpusu zaworu nie przekracza 80 °C.
• Dopuszczalna temperatura czynnika w podłączonym zaworze wynosi od 1 do 110 °C. Dopuszczalna temperatura otoczenia podczas pracy wynosi od +1 do +50 °C.
• Podczas uruchomienia i po każdym włączeniu zasilania siłownik SSP61 wykonuje automatyczną procedurę kalibracji. Nie wolno ingerować ręcznie w ten proces.
• W przypadku nieudanej kalibracji ponawiana jest ona automatycznie. Po trzech nieudanych próbach trzpień siłownika pozostaje w położeniu wysuniętym, a zawór pozostaje otwarty.
• Sterowanie ręczne należy wykonywać wyłącznie kluczem imbusowym 3 mm. Aby utrzymać ręcznie ustawione położenie, należy odłączyć kabel przyłączeniowy lub wyłączyć napięcie zasilające i sygnał sterujący.
• Wejście sygnału sterującego 0...10 V DC jest zabezpieczone przed błędnym podłączeniem 24 V AC/DC, jednak podłączenia należy wykonywać wyłącznie zgodnie ze schematem producenta.
• Siłownik jest urządzeniem bezobsługowym i nie podlega naprawie. W przypadku uszkodzenia należy wymienić całe urządzenie.
• Produkt należy stosować wyłącznie z zaworami przewidzianymi przez producenta. Zastosowanie z zaworami innych producentów może powodować nieprawidłową pracę oraz utratę gwarancji.
