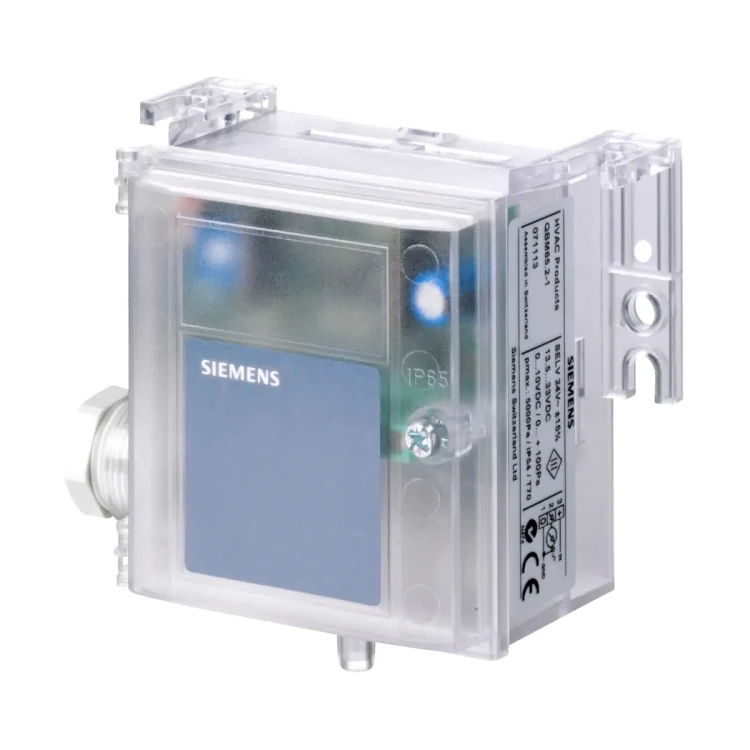

QBM3020-1U Czujnik różnicy ciśnienia do powietrza i gazów nieagresywnych, -50..+50 Pa, wyjście 0..10 V, IP54, nastawiana charakterystyka

QBM3020-1U to precyzyjny czujnik różnicy ciśnienia firmy Siemens, przeznaczony do pomiaru nad- i podciśnienia w instalacjach wentylacyjnych oraz klimatyzacyjnych dla powietrza i gazów nieagresywnych. Czujnik pracuje w zakresie -50…+50 Pa i udostępnia sygnał 0…10 V DC, przy zachowaniu wysokiej dokładności, stabilności długoterminowej oraz bardzo krótkiego czasu reakcji. Dzięki przełączaniu charakterystyki wyjścia liniowej / pierwiastkowej może być stosowany także do wyznaczania natężenia przepływu na podstawie różnicy ciśnienia.

Najważniejsze cechy

• Producent: Siemens
• Model: QBM3020-1U
• Symbol magazynowy: S55720-S233
• Typ urządzenia: czujnik różnicy ciśnienia do powietrza i gazów nieagresywnych
• Zakres pomiarowy (standardowy): -50…+50 Pa
• Sygnał wyjściowy: 0…10 V DC
• Nastawiana charakterystyka wyjścia: liniowa lub pierwiastkowa (przełącznik DIP)
• Możliwość korekcji punktu zerowego: przycisk korekcji + dioda LED
• Wysoka stabilność długoterminowa: bezobsługowa praca
• Sygnał pomiarowy: kalibrowany i kompensowany temperaturowo
• Szybki montaż: wsporniki mocujące wykonane w obudowie
• W komplecie: przewód z tworzywa sztucznego o długości 2 m

Zastosowanie

QBM3020-1U przeznaczony jest do pomiaru małych różnic ciśnienia w aplikacjach HVAC, m.in.:

• pomiar najmniejszych różnic ciśnienia w kanałach wentylacyjnych i klimatyzacyjnych,
• kontrola przepływu powietrza,
• monitorowanie filtrów i sterowanie wentylatorami,
• nadzorowanie ciśnienia w pomieszczeniach laboratoryjnych, produkcyjnych oraz w pomieszczeniach czystych (clean rooms),
• pomiar zmiennego przepływu powietrza nawiewanego i wywiewanego w instalacjach VAV (na podstawie różnicy ciśnienia).

Funkcje i działanie

Pomiar różnicy ciśnienia realizowany jest z wykorzystaniem silikonowo-gumowej membrany oraz ceramicznej dźwigni. Układ elektroniczny generuje wyjście 0…10 V DC o charakterystyce liniowej lub pierwiastkowej (wybór przełącznikiem DIP).

Charakterystyka liniowa / pierwiastkowa

• Przełącznik DIP umożliwia zmianę charakterystyki sygnału wyjściowego.
• W razie potrzeby, dla pracy z charakterystyką pierwiastkową można skorygować zakres za pomocą potencjometru.
• Wartość końcowa nastawiana (dla charakterystyki pierwiastkowej): ±(30…50) Pa.

Korekcja punktu zerowego

• Czujnik posiada przycisk korekcji punktu zerowego do kompensacji wpływu pozycji montażu.
• Korekcja jest sygnalizowana diodą LED.

Podłączenie ciśnienia

• Wyższe ciśnienie (niższa próżnia): podłączyć do P1 lub +.
• Niższe ciśnienie (wyższa próżnia): podłączyć do P2 lub -.
• Przyłącza ciśnienia: króćce PVC Ø 6,2 mm.

Podłączenie elektryczne

• Rodzaj zasilania: niskie napięcie bezpieczne / ochronne SELV/PELV lub klasa 2 (UL)
• Zasilanie: 24 V AC ±15%, 50/60 Hz lub 13,5…33 V DC
• Wyjście: U – sygnał pomiarowy 0…10 V DC
• Zaciski: G – zasilanie, M – masa pomiarowa (GND), U – wyjście 0…10 V DC
• Połączenie: 3-przewodowe, wyjście bez separacji galwanicznej
• Obciążenie (Robc): > 10 kΩ
• Doprowadzenie kabla: dławik kablowy Pg11
• Zaciski śrubowe: do przewodów maks. 1,5 mm² (drut lub żyłka)

Dane techniczne

• Zakres pomiarowy: -50…+50 Pa
• Element pomiarowy: piezorezystancyjny (silikonowa membrana i dźwignia ceramiczna)
• Pobór mocy: < 0,5 VA
• Pobór prądu: < 10 mA
• Czas odpowiedzi: < 20 ms
• Zmiana obciążenia: < 10 Hz
• Stabilność długoterminowa: ±1,0% FS wg DIN IEC 60770
• Dokładność (dla montażu w zalecanej pozycji, 20°C):
  • Punkt zerowy: < ±1% FS
  • Łącznie liniowość / powtarzalność / histereza: < ±1% FS
  • Punkt zerowy TC: < ±0,1% FS/°C
  • Czułość TC: < ±0,06% FS/°C
• Dopuszczalne przeciążenie jednostronne: P1: 5000 Pa, P2: 400 Pa
• Czynnik: powietrze i nieagresywne gazy
• Dopuszczalna temperatura czynnika: 0…70°C
• Temperatura otoczenia (praca): 0…70°C
• Temperatura składowania i transportu: -25…+70°C
• Dopuszczalna wilgotność otoczenia: < 90% r.h. (bez skraplania)
• Stopień ochrony obudowy: IP54 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730
• Waga (z opakowaniem, bez wyświetlacza): 0,183 kg

Montaż

• Czujnik przeznaczony jest do montażu bezpośrednio na kanale powietrznym, na ścianie, w stropie lub w szafie sterowniczej.
• Aby zachować deklarowaną klasę bezpieczeństwa obudowy, czujnik należy montować z przyłączami ciśnienia skierowanymi w dół.
• Czujnik powinien być umieszczony wyżej niż kanałowe króćce przyłączeniowe (ograniczenie ryzyka kondensacji i skroplin).

Podsumowanie

Siemens QBM3020-1U to szybki i stabilny długoterminowo czujnik różnicy ciśnienia do powietrza i gazów nieagresywnych, z zakresem -50…+50 Pa i wyjściem 0…10 V DC. Przełączana charakterystyka liniowa/pierwiastkowa, korekcja punktu zerowego oraz łatwy montaż sprawiają, że czujnik doskonale sprawdza się w kontroli przepływu, monitorowaniu filtrów i precyzyjnej kontroli ciśnienia w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada zgodność EU (CE).
• Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią Dyrektywą Europejską. Nie wyrzucać z odpadami komunalnymi; stosować właściwe kanały zbiórki i przestrzegać lokalnych przepisów.
• Czujnik QBM3020-1U jest przeznaczony wyłącznie do pomiaru różnicy ciśnienia powietrza oraz gazów nieagresywnych.
• Urządzenie zasilać wyłącznie napięciem bezpiecznym SELV/PELV lub zasilaniem klasy 2 (UL), zgodnie z dokumentacją: 24 V AC ±15%, 50/60 Hz lub 13,5...33 V DC.
• Przy zasilaniu prądem przemiennym stosowany transformator musi być przeznaczony do niskiego napięcia bezpiecznego (SELV), mieć odseparowane uzwojenia oraz być przystosowany do pracy ze 100% obciążeniem.
• Przy doborze transformatora, bezpieczników i wykonaniu instalacji elektrycznej należy przestrzegać lokalnych przepisów. Zewnętrzne zabezpieczenie linii zasilającej powinno odpowiadać wymaganiom producenta.
• Używać wyłącznie przewodów miedzianych. Zaciski śrubowe są przeznaczone do przewodów o przekroju maks. 1,5 mm².
• Przestrzegać maksymalnych dopuszczalnych długości kabla. Jeżeli długość kabla przekracza 50 m i jest on prowadzony równolegle do kabli zasilających, należy zastosować kabel ekranowany.
• Czujnik należy montować zgodnie z dokumentacją producenta: bezpośrednio na kanale powietrznym, ścianie, stropie lub w szafie sterowniczej.
• Aby zachować deklarowany stopień ochrony IP54, urządzenie musi być montowane z przyłączami ciśnienia skierowanymi w dół oraz wyżej niż kanałowe króćce przyłączeniowe.
• Jeżeli przyłącza ciśnienia są skierowane do góry lub czujnik znajduje się niżej niż króćce przyłączeniowe na kanale, wewnątrz urządzenia może wystąpić kondensacja i gromadzenie skroplin, co może prowadzić do uszkodzenia czujnika.
• Przewód z wyższym ciśnieniem należy podłączyć do przyłącza P1 lub „+”, a przewód z niższym ciśnieniem do przyłącza P2 lub „-”. Nieprawidłowe podłączenie może powodować błędny pomiar.
• Wartości parametrów technicznych podane przez producenta dotyczą pionowego montażu czujnika z przyłączami ciśnienia skierowanymi w dół. Przy montażu poziomym mogą wystąpić odchylenia pomiaru wymagające korekcji punktu zerowego.
• Korekcję punktu zerowego należy wykonywać zgodnie z instrukcją producenta: najpierw podłączyć przewody elektryczne, nie podłączać jeszcze przewodów ciśnieniowych, następnie uruchomić procedurę zerowania i dopiero potem podłączyć przewody ciśnieniowe.
• Nie przekraczać dopuszczalnych warunków pracy urządzenia, w szczególności temperatury czynnika 0...70°C, temperatury otoczenia 0...70°C oraz wilgotności otoczenia poniżej 90% r.h. bez skraplania.
• Nie przekraczać dopuszczalnych przeciążeń ciśnieniowych określonych przez producenta dla modelu QBM3020-1U. Przekroczenie parametrów może spowodować uszkodzenie czujnika.
• Urządzenie ma klasę bezpieczeństwa III i stopień ochrony obudowy IP54; należy użytkować je wyłącznie w warunkach zgodnych z dokumentacją producenta.
