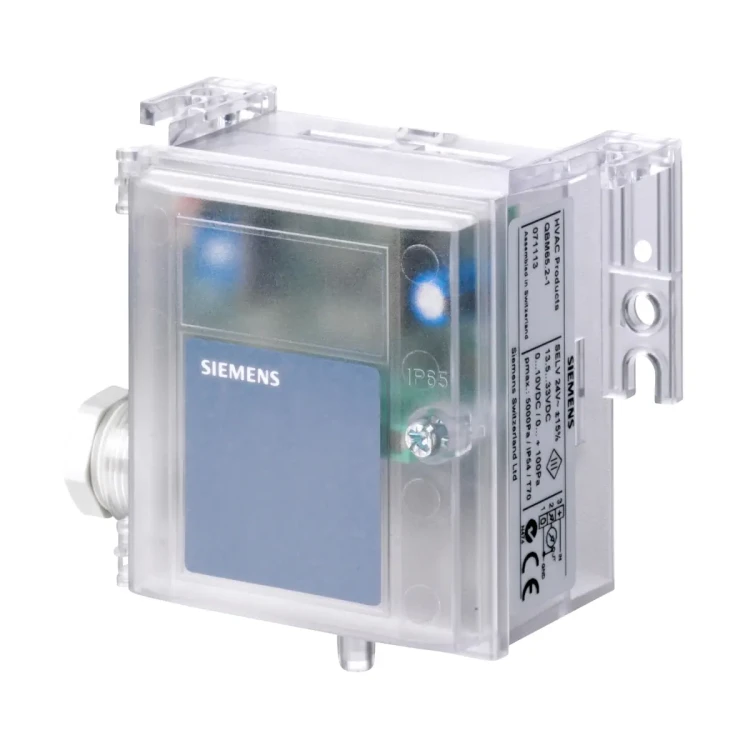

QBM3020-25 Czujnik różnicy ciśnienia do powietrza i gazów nieagresywnych, 0..2500 Pa, wyjście 0..10 V, IP54, nastawiana charakterystyka

QBM3020-25 to precyzyjny czujnik różnicy ciśnienia firmy Siemens, przeznaczony do pomiaru powietrza i gazów nieagresywnych. Pracuje w zakresie 0…2500 Pa i generuje sygnał 0…10 V DC, dzięki czemu sprawdza się w aplikacjach HVAC wymagających stabilnego, szybkiego i kompensowanego temperaturowo pomiaru. Czujnik umożliwia także przestawienie charakterystyki wyjściowej (liniowa / pierwiastkowa) oraz wykonanie korekcji punktu zerowego po montażu.

Najważniejsze cechy

• Producent: Siemens
• Model: QBM3020-25
• Symbol magazynowy: S55720-S238
• Typ: czujnik różnicy ciśnienia do powietrza i gazów nieagresywnych
• Zakres pomiarowy (standardowy): 0…2500 Pa
• Charakterystyka wyjściowa: nastawiana (liniowa lub pierwiastkowa) przełącznikiem DIP
• Nastawiana wartość końcowa (dla charakterystyki pierwiastkowej): 1600…2500 Pa
• Sygnał wyjściowy: 0…10 V DC
• Korekcja punktu zerowego: przyciskiem (kompensacja wpływu pozycji montażu)
• Sygnał pomiarowy: kalibrowany i kompensowany temperaturowo
• Stabilność długoterminowa: ±1,0% FS
• Bardzo krótki czas reakcji: < 20 ms
• Prosty montaż: dzięki wspornikom mocującym wykonanym w obudowie

Zastosowanie

QBM3020-25 mierzy różnicę nad- i podciśnienia powietrza lub gazów nieagresywnych. Może być również wykorzystywany do pomiaru natężenia przepływu na podstawie różnicy ciśnienia (po przełączeniu wyjścia na charakterystykę pierwiastkową).

• pomiar małych różnic ciśnienia w kanałach wentylacyjnych i klimatyzacyjnych,
• kontrola przepływu powietrza,
• monitorowanie filtrów i sterowanie wentylatorami,
• nadzorowanie ciśnienia w pomieszczeniach laboratoryjnych, produkcyjnych i „clean rooms”,
• pomiar zmiennego przepływu powietrza nawiewanego i wywiewanego w instalacjach VAV.

Działanie i funkcje

Pomiar różnicy ciśnienia realizowany jest z użyciem piezorezystancyjnego elementu pomiarowego (silikonowa membrana i dźwignia ceramiczna). Układ elektroniczny generuje wyjście 0…10 V DC o charakterystyce liniowej lub pierwiastkowej, a sygnał jest skalibrowany oraz kompensowany temperaturowo.

Przełączanie charakterystyki (liniowa / pierwiastkowa)

• Wybór charakterystyki realizowany jest przełącznikiem DIP.
• Zakres pomiarowy dla charakterystyki pierwiastkowej można skorygować potencjometrem (ustawienie wartości końcowej).

Korekcja punktu zerowego

• Czujnik posiada przycisk korekcji punktu zerowego do kompensacji wpływu pozycji montażu.
• Procedura: podłączyć przewody elektryczne (bez przewodów ciśnieniowych), wcisnąć przycisk korekcji punktu zerowego na ponad 2 s (zapala się dioda LED), następnie podłączyć przewody ciśnieniowe.

Podłączenie ciśnienia (P1 / P2)

• Wyższe ciśnienie (niższa próżnia): podłączyć do P1 lub „+”
• Niższe ciśnienie (wyższa próżnia): podłączyć do P2 lub „-”

Podłączenie elektryczne (QBM3020-25, wyjście 0…10 V)

• Typ połączenia: 3-przewodowe
• Zaciski: G (+) – zasilanie 24 V AC lub 13,5…33 V DC; M (0) – GND / masa pomiarowa; U – sygnał 0…10 V DC
• Obciążenie wyjścia (Robc): > 10 kΩ
• Zaciski śrubowe: do przewodów maks. 1,5 mm² (drut lub żyłka)
• Doprowadzenie kabla: dławik kablowy Pg11

Dane techniczne

• Napięcie zasilania: 24 V AC ±15%, 50/60 Hz lub 13,5…33 V DC
• Pobór mocy: < 0,5 VA
• Pobór prądu: < 10 mA
• Wyjście: 0…10 V DC (bez separacji galwanicznej), zabezpieczenie przed zwarciem i zamienioną polaryzacją
• Zakres pomiarowy: 0…2500 Pa
• Dokładność (20°C, montaż w zalecanej pozycji, FS = pełny zakres):
  • Punkt zerowy: < ±0,7% FS
  • Łącznie liniowość, powtarzalność i histereza: < ±0,6% FS
  • Punkt zerowy TC: < ±0,04% FS/°C
  • Czułość TC: < ±0,02% FS/°C
• Stabilność długoterminowa: ±1,0% FS
• Czas odpowiedzi: < 20 ms
• Zmiana obciążenia: < 10 Hz
• Dopuszczalne przeciążenie jednostronne: P1: 10000 Pa, P2: 400 Pa
• Ciśnienie przebicia: 1,5 × przeciążenie (0…70°C); 2 × przeciążenie (w temperaturze pokojowej)
• Czynnik: powietrze i nieagresywne gazy
• Dopuszczalna temperatura czynnika: 0…70°C
• Temperatura otoczenia (praca): 0…70°C
• Temperatura składowania i transportu: –25…+70°C
• Wilgotność otoczenia: < 90% r.h. (bez skraplania)
• Stopień ochrony obudowy: IP54
• Klasa bezpieczeństwa: III
• Przyłącza ciśnienia: króćce PVC Ø 6,2 mm
• Masa (z opakowaniem, bez wyświetlacza): 0,183 kg

Montaż – ważne zalecenia

• Montaż możliwy bezpośrednio na kanale powietrznym, na ścianie, w stropie lub w szafie sterowniczej.
• Aby utrzymać deklarowaną klasę ochrony oraz ograniczyć ryzyko skraplania, czujnik należy montować przyłączami ciśnienia skierowanymi w dół oraz wyżej niż kanałowe króćce przyłączeniowe.
• Jeżeli przyłącza ciśnienia są skierowane do góry lub czujnik znajduje się niżej niż króćce kanałowe, wewnątrz może wystąpić kondensacja i gromadzenie skroplin prowadzące do uszkodzenia czujnika.
• Czujnik dostarczany jest z przewodem z tworzywa sztucznego o długości 2 m, który można dostosować do podłączenia z króćcami kanałowymi w instalacji.

Podsumowanie

Siemens QBM3020-25 to bezobsługowy czujnik różnicy ciśnienia 0…2500 Pa z wyjściem 0…10 V DC, przeznaczony do precyzyjnego nadzoru powietrza i gazów nieagresywnych w aplikacjach HVAC. Przełączana charakterystyka (liniowa/pierwiastkowa), korekcja punktu zerowego, wysoka dokładność oraz szybka odpowiedź sprawiają, że jest to pewny wybór do monitorowania filtrów, przepływu i ciśnień w instalacjach wentylacyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie spełnia wymagania kompatybilności elektromagnetycznej zgodnie z EN 61326-2-3 i jest przeznaczone do stosowania w środowiskach mieszkalnych, handlowych, przemysłu lekkiego i przemysłowych.
• Urządzenie elektryczne klasy bezpieczeństwa III wg EN 60730.
• Stopień ochrony obudowy: IP54 wg EN 60529, pod warunkiem montażu zgodnego z dokumentacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektroniczny zgodnie z obowiązującymi przepisami i odpowiednią dyrektywą europejską.
• Montaż, podłączenie i uruchomienie wykonywać wyłącznie zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Urządzenie zasilać wyłącznie napięciem bezpiecznym SELV/PELV lub zasilaniem klasy 2 (UL). Dla modelu QBM3020-25 dopuszczalne napięcie zasilania wynosi 24 V AC ±15%, 50/60 Hz lub 13,5...33 V DC.
• Przed podłączeniem należy dobrać właściwe zabezpieczenie linii zasilającej: bezpiecznik zwłoczny maks. 10 A, wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D wg EN 60898 albo zasilacz z ograniczeniem prądu do maks. 10 A.
• W przypadku zasilania prądem przemiennym stosowany transformator musi być przeznaczony do niskiego napięcia bezpiecznego (SELV), mieć odseparowane uzwojenia oraz być przystosowany do pracy przy 100% obciążeniu.
• Używać wyłącznie przewodów miedzianych. Maksymalny przekrój przewodów przy zaciskach śrubowych wynosi 1,5 mm².
• Przestrzegać maksymalnych dopuszczalnych długości kabla. Jeżeli długość kabla przekracza 50 m i jest on prowadzony równolegle do kabli zasilających, należy zastosować kabel ekranowany.
• Urządzenie przeznaczone jest do pomiaru różnicy ciśnienia wyłącznie powietrza i gazów nieagresywnych. Nie stosować do mediów agresywnych ani poza zakresem dopuszczalnej temperatury czynnika 0...70°C.
• Czujnik należy montować bezpośrednio na kanale powietrznym, na ścianie, w stropie lub w szafie sterowniczej, zgodnie z instrukcją montażu.
• Aby zachować deklarowany stopień ochrony obudowy, czujnik musi być montowany z przyłączami ciśnienia skierowanymi w dół oraz umieszczony wyżej niż kanałowe króćce przyłączeniowe.
• Jeżeli przyłącza ciśnienia będą skierowane do góry lub czujnik zostanie zamontowany niżej niż króćce przyłączeniowe na kanale, wewnątrz urządzenia może wystąpić kondensacja i gromadzenie skroplin prowadzące do uszkodzenia produktu.
• Przewód z wyższym ciśnieniem należy podłączyć do przyłącza P1 lub „+”, a przewód z niższym ciśnieniem do przyłącza P2 lub „-”. Nieprawidłowe podłączenie może powodować błędne wskazania pomiarowe.
• Wartości techniczne i dokładność pomiaru odnoszą się do montażu pionowego z przyłączami ciśnienia skierowanymi w dół. Przy montażu poziomym mogą wystąpić odchylenia wymagające korekcji punktu zerowego.
• Korekcję punktu zerowego wykonywać zgodnie z instrukcją producenta: najpierw podłączyć przewody elektryczne bez podłączania przewodów ciśnieniowych, następnie uruchomić korekcję punktu zerowego, a dopiero potem podłączyć przewody ciśnieniowe.
• Nie przekraczać dopuszczalnych wartości przeciążenia ciśnieniowego. Dla modelu QBM3020-25 dopuszczalne przeciążenie jednostronne wynosi: dla P1 10000 Pa, dla P2 400 Pa.
• Urządzenie należy eksploatować wyłącznie w warunkach środowiskowych określonych przez producenta: temperatura otoczenia podczas pracy 0...70°C, podczas składowania i transportu -25...+70°C, wilgotność otoczenia poniżej 90% r.h. bez skraplania.
