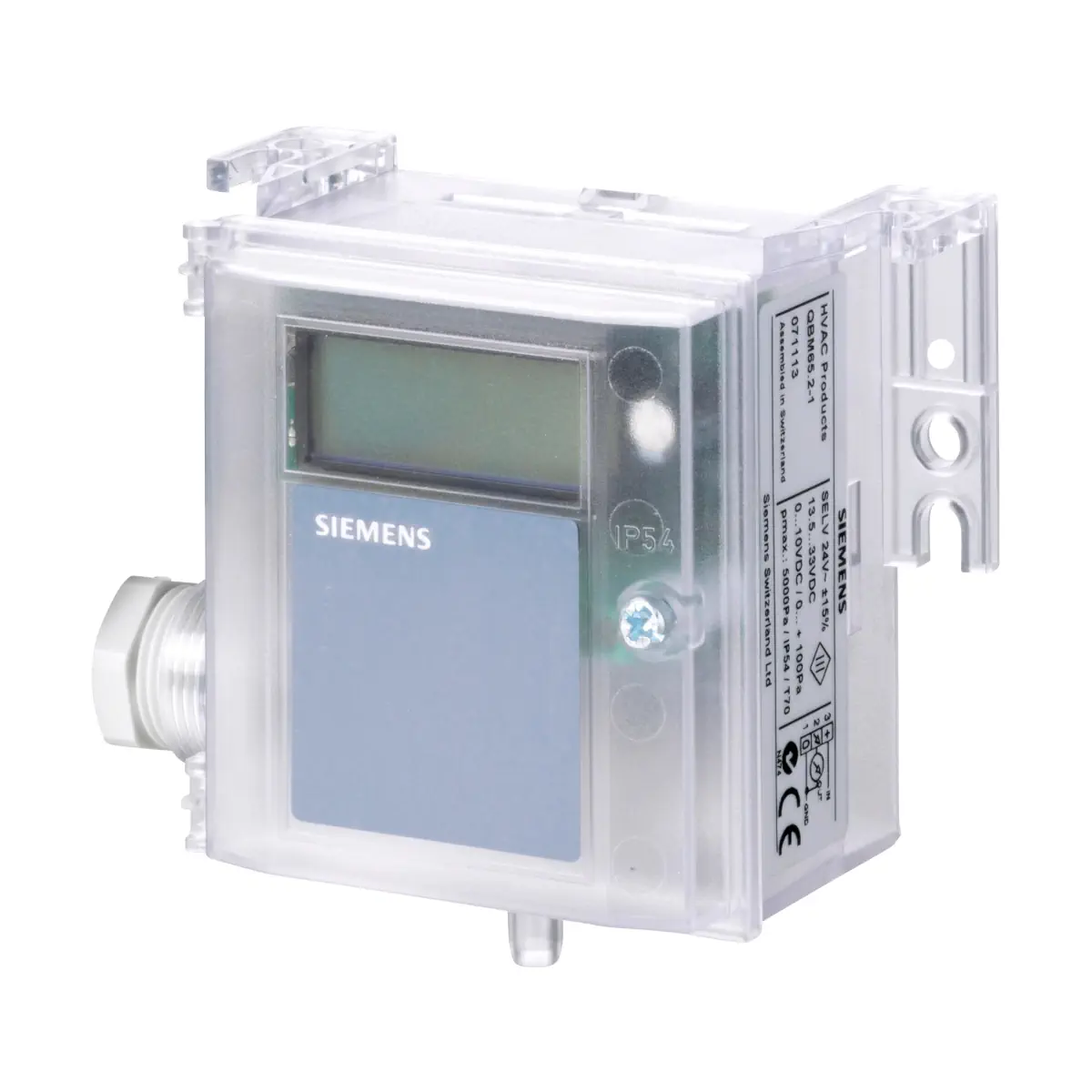

QBM3020-25D Czujnik różnicy ciśnienia do powietrza i gazów nieagresywnych, 0..2500 Pa, wyjście 0..10 V, IP54, nastawiana charakterystyka, z wyświetlaczem

QBM3020-25D to precyzyjny czujnik różnicy ciśnienia firmy Siemens, przeznaczony do pomiaru powietrza i gazów nieagresywnych. Model ten pracuje w zakresie 0…2500 Pa, generuje sygnał wyjściowy 0…10 V DC oraz posiada wbudowany wyświetlacz LCD prezentujący aktualną wartość różnicy ciśnienia w Pa. Dzięki możliwości przełączenia charakterystyki wyjścia na liniową lub pierwiastkową nadaje się również do pomiaru natężenia przepływu na podstawie różnicy ciśnienia.

Najważniejsze cechy

• Producent: Siemens
• Model: QBM3020-25D
• Typ urządzenia: czujnik różnicy ciśnienia do powietrza i gazów nieagresywnych
• Zakres pomiarowy (standardowo): 0…2500 Pa
• Charakterystyka wyjścia: liniowa lub pierwiastkowa (przełącznik DIP)
• Nastawiana wartość końcowa (dla charakterystyki pierwiastkowej): 1600…2500 Pa
• Sygnał wyjściowy: 0…10 V DC
• Zasilanie: 24 V AC ±15% (50/60 Hz) lub 13,5…33 V DC
• Korekcja punktu zerowego: przycisk korekcji (kompensacja pozycji montażu)
• Wyświetlacz: LCD (wskazanie różnicy ciśnienia w Pa)
• Montaż: szybki montaż dzięki wspornikom mocującym wykonanym w obudowie
• Stopień ochrony obudowy: IP54
• Bardzo krótki czas reakcji: < 20 ms
• Dostarczany przewód podłączeniowy: tworzywo sztuczne, długość 2 m

Zastosowanie

QBM3020-25D służy do pomiaru różnicy nad- i podciśnienia powietrza lub nieagresywnych gazów w aplikacjach wymagających wysokiej dokładności. Może być stosowany także do pomiaru natężenia przepływu na podstawie różnicy ciśnienia (po przełączeniu charakterystyki na pierwiastkową).

• pomiar najmniejszych różnic ciśnienia w kanałach wentylacyjnych i klimatyzacyjnych,
• kontrola przepływu powietrza,
• monitorowanie filtrów i sterowanie wentylatorami,
• nadzorowanie ciśnienia w pomieszczeniach laboratoryjnych, produkcyjnych oraz w pomieszczeniach czystych,
• pomiar zmiennego przepływu powietrza nawiewanego i wywiewanego w instalacjach VAV.

Funkcje i działanie

Pomiar różnicy ciśnienia realizowany jest za pomocą silikonowo-gumowej membrany oraz ceramicznej dźwigni. Układ elektroniczny wytwarza sygnał 0…10 V DC o charakterystyce liniowej lub pierwiastkowej, kalibrowany i kompensowany temperaturowo.

• Przełącznik DIP: wybór charakterystyki (liniowa / pierwiastkowa).
• Potencjometr: opcjonalne ustawienie wartości końcowej dla charakterystyki pierwiastkowej.
• Korekcja punktu zerowego: przycisk do kompensacji wpływu pozycji zamontowania czujnika.

Wyświetlacz (wersja D)

• Typ: ciekłokrystaliczny LCD, 2-liniowy, 8-znakowy, alfanumeryczny, bez podświetlenia
• Wskazanie: różnica ciśnienia w Pa

Montaż i podłączenie ciśnienia

Czujnik jest przeznaczony do montażu bezpośrednio na kanale powietrznym, na ścianie, w stropie lub w szafie sterowniczej. Aby zachować deklarowaną klasę bezpieczeństwa obudowy, czujnik należy montować z przyłączami ciśnienia skierowanymi w dół oraz powyżej kanałowych króćców przyłączeniowych (ogranicza to ryzyko kondensacji i gromadzenia skroplin wewnątrz urządzenia).

• Przyłącza ciśnienia: króćce PVC Ø 6,2 mm
• Podłączenie przewodów ciśnieniowych:
  • przewód z wyższym ciśnieniem (niższa próżnia) → P1 / +,
  • przewód z niższym ciśnieniem (wyższa próżnia) → P2 / −.

Podłączenie elektryczne

• Typ połączenia: 3-przewodowe
• Zaciski:
  • G (+): 24 V AC lub 13,5…33 V DC
  • M (0): GND, masa pomiarowa
  • U: sygnał pomiarowy 0…10 V DC
• Zaciski śrubowe: do przewodów max. 1,5 mm² (drut lub żyłka)
• Doprowadzenie kabla: dławik kablowy Pg11

Dane techniczne

• Zasilanie: SELV/PELV lub klasa 2 (UL)
• Napięcie zasilania: 24 V AC ±15%, 50/60 Hz lub 13,5…33 V DC
• Pobór mocy: < 0,5 VA
• Pobór prądu: < 10 mA
• Wyjście: 0…10 V DC
• Obciążenie: > 10 kΩ
• Zakres pomiarowy: 0…2500 Pa
• Dokładność (dla zakresu -25 / -25D, przy 20°C):
  • Punkt zerowy: < ±0,7% FS
  • Liniowość + powtarzalność + histereza: < ±0,6% FS
  • TC punktu zerowego: < ±0,04% FS/°C
  • TC czułości: < ±0,02% FS/°C
• Stabilność długoterminowa: ±1,0% FS wg DIN IEC 60770
• Czas odpowiedzi: < 20 ms
• Dopuszczalne przeciążenie jednostronne:
  • P1: 10000 Pa
  • P2: 400 Pa
• Czynniki: powietrze i nieagresywne gazy
• Dopuszczalna temperatura czynnika: 0…70°C
• Temperatura otoczenia (praca): 0…70°C
• Temperatura składowania i transportu: −25…+70°C
• Dopuszczalna wilgotność otoczenia: < 90% r.h. (bez skraplania)
• Stopień ochrony obudowy: IP54
• Klasa bezpieczeństwa: III wg EN 60730
• Masa (z opakowaniem, z wyświetlaczem): 0,196 kg

W zestawie

• czujnik różnicy ciśnienia QBM3020-25D z wyświetlaczem,
• przewód podłączeniowy z tworzywa sztucznego 2 m,
• instrukcja montażu.

Podsumowanie

Siemens QBM3020-25D to bezobsługowy, stabilny długoterminowo czujnik różnicy ciśnienia 0…2500 Pa z wyjściem 0…10 V DC i wbudowanym wyświetlaczem LCD. Przełączana charakterystyka (liniowa / pierwiastkowa), korekcja punktu zerowego oraz szybki montaż czynią go uniwersalnym rozwiązaniem do aplikacji wentylacyjnych i klimatyzacyjnych, w tym monitoringu filtrów, kontroli przepływu i nadzoru ciśnień w pomieszczeniach o podwyższonych wymaganiach.
