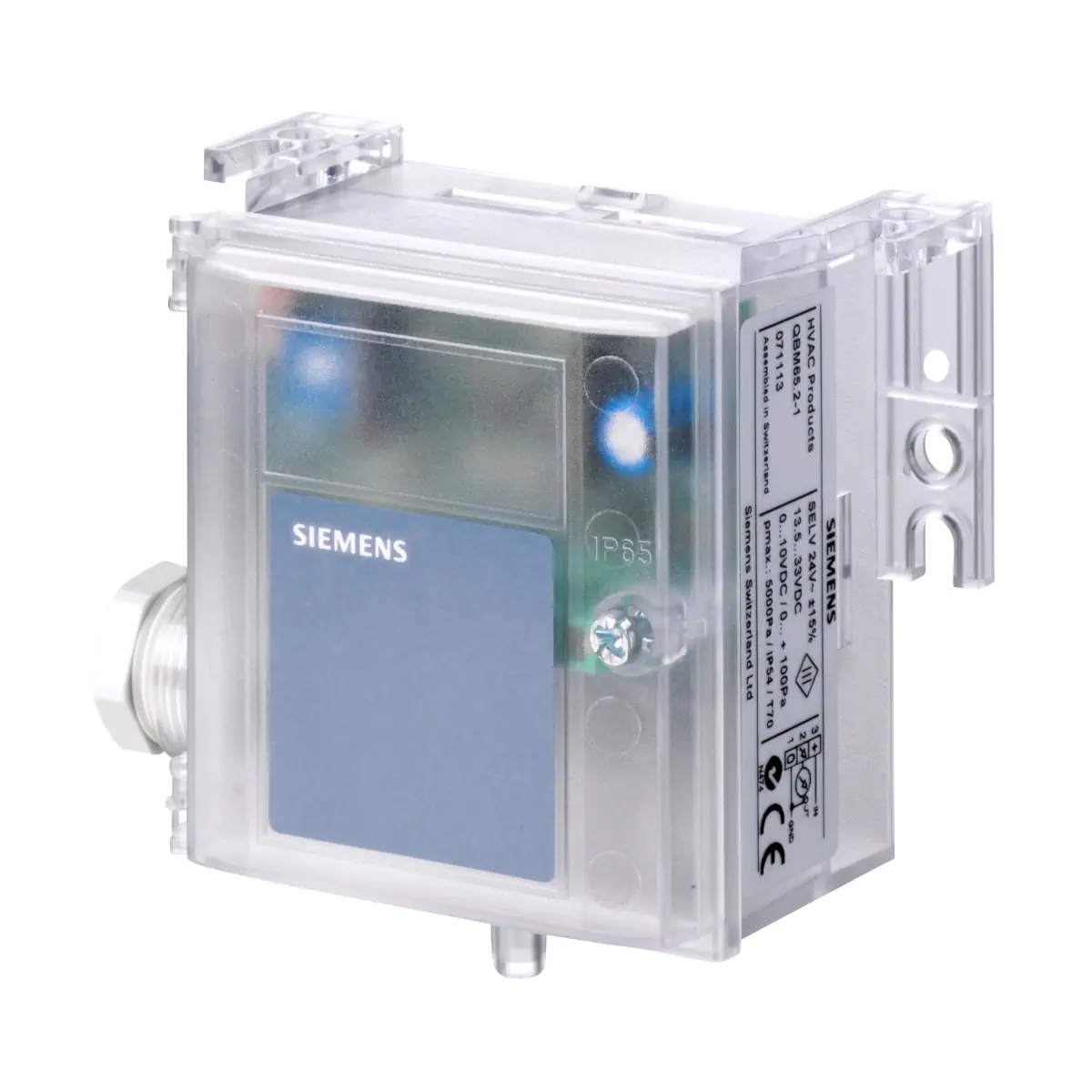

QBM3020-3 Czujnik różnicy ciśnienia do powietrza i gazów nieagresywnych, 0..300 Pa, wyjście 0..10 V, IP54, nastawiana charakterystyka

QBM3020-3 to precyzyjny czujnik różnicy ciśnienia firmy Siemens, przeznaczony do pomiaru różnicy nad- i podciśnienia powietrza oraz gazów nieagresywnych. Model ten pracuje w zakresie 0…300 Pa i udostępnia sygnał wyjściowy 0…10 V DC (połączenie 3‑przewodowe). Czujnik ma nastawianą charakterystykę wyjściową (liniową lub pierwiastkową), funkcję korekcji punktu zerowego oraz bardzo krótki czas reakcji, co czyni go praktycznym rozwiązaniem do instalacji HVAC – m.in. do kontroli przepływu i monitorowania filtrów. W dostawie znajduje się przewód podłączeniowy z tworzywa sztucznego o długości 2 m.

Najważniejsze cechy

• Producent: Siemens
• Model: QBM3020-3
• Symbol magazynowy: S55720-S235
• Typ: czujnik różnicy ciśnienia do powietrza i gazów nieagresywnych
• Zakres pomiarowy (standardowy): 0…300 Pa
• Charakterystyka wyjściowa: liniowa lub pierwiastkowa (przełącznik DIP)
• Nastawiana wartość końcowa dla charakterystyki pierwiastkowej: 100…300 Pa
• Sygnał wyjściowy: 0…10 V DC
• Zasilanie: 24 V AC ±15% (50/60 Hz) lub 13,5…33 V DC (SELV/PELV / klasa 2 UL)
• Korekcja punktu zerowego: przycisk na obudowie (sygnalizacja LED)
• Sygnał pomiarowy: kalibrowany i kompensowany temperaturowo
• Montaż: szybki montaż dzięki wspornikom mocującym wykonanym w obudowie
• Obudowa: IP54
• Przewód w zestawie: 2 m (tworzywo sztuczne)

Zastosowanie

QBM3020-3 służy do pomiaru różnicy ciśnienia powietrza lub nieagresywnych gazów. Może być również użyty do pomiaru natężenia przepływu na podstawie różnicy ciśnienia (po ustawieniu charakterystyki pierwiastkowej).

• pomiar małych różnic ciśnienia w kanałach wentylacyjnych i klimatyzacyjnych,
• kontrola przepływu powietrza,
• monitorowanie filtrów i sterowanie wentylatorami,
• nadzorowanie ciśnienia w pomieszczeniach laboratoryjnych, produkcyjnych oraz „clean rooms”,
• pomiar zmiennego przepływu powietrza nawiewanego i wywiewanego w instalacjach VAV.

Funkcje i działanie

Pomiar różnicy ciśnienia realizowany jest z użyciem silikonowo‑gumowej membrany oraz ceramicznej dźwigni (element piezorezystancyjny). Elektronika generuje sygnał 0…10 V DC o charakterystyce liniowej lub pierwiastkowej, a sygnał jest skalibrowany i kompensowany temperaturowo.

Charakterystyka wyjściowa (DIP)

• Liniowa: standardowe przetwarzanie różnicy ciśnienia na sygnał 0…10 V DC.
• Pierwiastkowa: do zastosowań przepływowych; możliwa korekta zakresu za pomocą potencjometru (nastawiana wartość końcowa: 100…300 Pa).

Korekcja punktu zerowego

• Korekcja wykonywana jest przyciskiem na obudowie (przytrzymanie > 2 s) i sygnalizowana diodą LED.
• Wartości dokładności podane w danych technicznych dotyczą montażu pionowego (przyłącza ciśnienia skierowane w dół); dla montażu poziomego odchyłki można skompensować korekcją punktu zerowego.

Podłączenie ciśnieniowe (P1 / P2)

• P1 / „+”: przewód z wyższym ciśnieniem (niższa próżnia).
• P2 / „-”: przewód z niższym ciśnieniem (wyższa próżnia).
• Przyłącza ciśnienia: króćce PVC Ø 6,2 mm.

Podłączenie elektryczne

• Wyjście: 0…10 V DC, połączenie 3‑przewodowe (bez separacji galwanicznej).
• Zaciski: śrubowe, do przewodów maks. 1,5 mm² (drut lub żyłka).
• Dławik kablowy: Pg11.
• Obciążenie wyjścia (Robc): > 10 kΩ.
• Zaciski (QBM3020..): G (+) – zasilanie 24 V AC lub 13,5…33 V DC; M (0) – masa pomiarowa (GND); U – sygnał 0…10 V DC.

Montaż i instalacja

• Miejsce montażu: bezpośrednio na kanale powietrznym, na ścianie, w stropie lub w szafie sterowniczej.
• Zalecana pozycja montażu: pionowo, z przyłączami ciśnienia skierowanymi w dół (wymagane do zachowania deklarowanej klasy ochrony obudowy).
• Ważne: czujnik powinien być umieszczony wyżej niż kanałowe króćce przyłączeniowe; przyłącza skierowane do góry lub montaż poniżej króćców może powodować kondensację i gromadzenie skroplin wewnątrz czujnika.
• Okablowanie: w zestawie przewód podłączeniowy z tworzywa sztucznego o długości 2 m, możliwy do dopasowania do instalacji.

Dane techniczne (QBM3020-3)

• Zasilanie: 24 V AC ±15% (50/60 Hz) lub 13,5…33 V DC
• Pobór mocy: < 0,5 VA
• Pobór prądu: < 10 mA
• Sygnał wyjściowy: 0…10 V DC
• Zakres pomiarowy: 0…300 Pa
• Czas odpowiedzi: < 20 ms
• Zmiana obciążenia: < 10 Hz
• Dopuszczalne przeciążenie jednostronne: P1: 5000 Pa, P2: 400 Pa
• Dopuszczalna temperatura czynnika: 0…70 °C
• Temperatura otoczenia (praca): 0…70 °C
• Temperatura składowania i transportu: −25…+70 °C
• Wilgotność otoczenia: < 90% r.h. (bez skraplania)
• Stopień ochrony obudowy: IP54
• Klasa bezpieczeństwa: III wg EN 60730
• Dokładność (montaż zalecany, 20°C; FS = pełny zakres): punkt zerowy < ±0,7% FS; łącznie liniowość/powtarzalność/histereza < ±1% FS; punkt zerowy TC < ±0,05% FS/°C; czułość TC < ±0,05% FS/°C
• Stabilność długoterminowa: ±1,0% FS wg DIN IEC 60770

Podsumowanie

Siemens QBM3020-3 to szybki i stabilny długoterminowo czujnik różnicy ciśnienia 0…300 Pa z wyjściem 0…10 V DC, przeznaczony do powietrza i gazów nieagresywnych. Przełączana charakterystyka (liniowa/pierwiastkowa), korekcja punktu zerowego oraz obudowa IP54 sprawiają, że jest to praktyczny wybór do wymagających pomiarów i nadzoru przepływu w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią Dyrektywą Europejską. Nie wyrzucać z odpadami komunalnymi.
• Czujnik różnicy ciśnienia QBM3020-3 jest przeznaczony wyłącznie do pomiaru różnicy ciśnienia powietrza i gazów nieagresywnych.
• Urządzenie jest przeznaczone do zasilania niskim napięciem bezpiecznym / ochronnym SELV/PELV lub klasą 2 (UL). Dopuszczalne napięcie zasilania dla modelu QBM3020-3: 24 V AC ±15% lub 13,5...33 V DC.
• Przy doborze transformatora i bezpieczników należy przestrzegać lokalnych przepisów dotyczących instalacji elektrycznych. W przypadku zasilania prądem przemiennym stosowany transformator musi mieć odseparowane uzwojenia oraz być przystosowany do pracy ze 100% obciążeniem.
• Zasilanie elektryczne należy realizować z linii SELV lub zasilacza klasy 2 z ograniczoną mocą do 15 W lub mniejszą. Należy używać wyłącznie przewodów miedzianych.
• Podłączenie elektryczne należy wykonać zgodnie z właściwym schematem zacisków producenta. Model QBM3020-3 pracuje w układzie 3-przewodowym i posiada wyjście 0...10 V DC.
• Należy przestrzegać maksymalnych dopuszczalnych długości kabla. Jeżeli długość kabla przekracza 50 m i jest on prowadzony równolegle do kabli zasilających, należy zastosować kabel ekranowany.
• Urządzenie należy montować wyłącznie w zalecanej pozycji: z przyłączami ciśnienia skierowanymi w dół oraz powyżej kanałowych króćców przyłączeniowych. Tylko taki montaż zapewnia deklarowaną klasę ochrony obudowy IP54.
• Jeżeli przyłącza ciśnienia są skierowane do góry lub czujnik jest zamontowany niżej niż króćce przyłączeniowe na kanale, wewnątrz urządzenia może występować kondensacja i gromadzenie skroplin prowadzące do uszkodzenia czujnika.
• Przewód z wyższym ciśnieniem należy podłączyć do przyłącza P1 / „+”, a przewód z niższym ciśnieniem do przyłącza P2 / „-”. Nieprawidłowe podłączenie może powodować błędny pomiar.
• Wartości parametrów technicznych podane przez producenta dotyczą pionowego montażu czujnika z przyłączami ciśnienia skierowanymi w dół. Przy montażu poziomym mogą wystąpić odchylenia wartości pomiarowej.
• Korekcję punktu zerowego należy wykonywać zgodnie z instrukcją producenta: najpierw podłączyć przewody elektryczne, nie podłączać jeszcze przewodów ciśnieniowych, a następnie uruchomić funkcję korekcji punktu zerowego.
• Urządzenie posiada stopień ochrony obudowy IP54 oraz klasę bezpieczeństwa III zgodnie z dokumentacją producenta.
• Dopuszczalna temperatura czynnika i otoczenia podczas pracy wynosi 0...70°C. Dopuszczalna wilgotność otoczenia: poniżej 90% r.h., bez skraplania.
