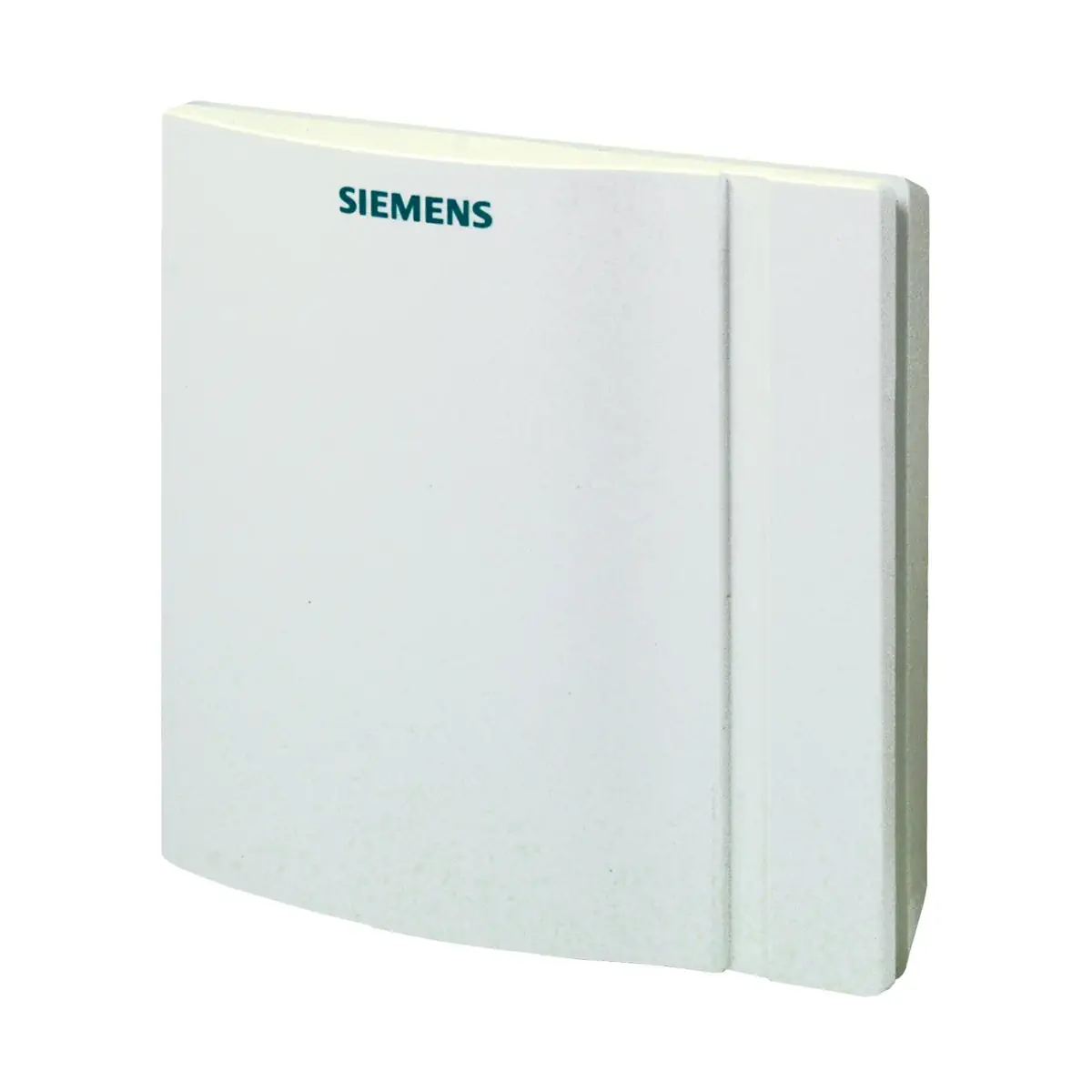

RAA11 Termostat pomieszczeniowy bez możliwości programowania do instalacji ogrzewania/chłodzenia, 24..250 V AC, 8..30 °C, wyjście 2-stawne, ogrzewanie lub chłodzenie, pokrętło nastawy temperatury wewnątrz urządzenia (zastępuje RAA10)

RAA11 to termostat pomieszczeniowy firmy Siemens do instalacji z ogrzewaniem lub chłodzeniem, przeznaczony do utrzymywania zadanej temperatury w pomieszczeniu wszędzie tam, gdzie wymagane jest zabezpieczenie przed manipulowaniem przez osoby niepowołane. Termostat realizuje regulację 2-stawną i posiada oddzielne wyjścia: tylko ogrzewanie (Y1) oraz tylko chłodzenie (Y2), z napięciem przełączania 24…250 V AC.

Najważniejsze cechy

• Producent: Siemens
• Model: RAA11
• Typ: termostat pomieszczeniowy
• Regulacja: 2-stawna
• Zastosowanie: instalacje ogrzewania lub chłodzenia (utrzymanie temperatury w pomieszczeniu)
• Zabezpieczenie przed manipulacją: brak pokrętła nastawczego na obudowie
• Element pomiarowy: membrana wypełniona gazem
• Wyjścia: Y1 – ogrzewanie, Y2 – chłodzenie (oddzielne)
• Zakres nastawy wartości zadanej: 8…30 °C
• Histereza przełączania (SD): ≤ 1 K

Zastosowanie

Termostat RAA11 stosowany jest w instalacjach ogrzewania lub chłodzenia do utrzymywania ustawionej wymaganej temperatury w pomieszczeniu, szczególnie w obiektach, gdzie istotne jest ograniczenie możliwości ingerencji osób nieupoważnionych.

Typowe zastosowania:

• szkoły,
• budynki użyteczności publicznej,
• magazyny,
• warsztaty.

Działanie

Termostat RAA11 posiada dwa niezależne wyjścia przeznaczone osobno do trybu ogrzewania i chłodzenia:

• Ogrzewanie (Y1): spadek temperatury w pomieszczeniu poniżej nastawionej wartości zadanej powoduje zwarcie styku ogrzewania.
• Chłodzenie (Y2): przekroczenie ustawionej wartości zadanej powoduje zwarcie styku chłodzenia.

Montaż i wskazówki instalacyjne

• Termostat montować w miejscu umożliwiającym możliwie dokładny pomiar temperatury w pomieszczeniu, bez wpływu bezpośredniego promieniowania słonecznego oraz innych źródeł ciepła lub chłodu.
• Wysokość montażu: ok. 1,5 m nad podłogą.
• Montaż na dostępnych w handlu puszkach przyłączeniowych lub bezpośrednio na ścianie; termostat musi być zamontowany na płaskiej ścianie.
• Podczas montażu: najpierw mocuje się podstawę, następnie obudowę termostatu i wykonuje połączenia elektryczne, na końcu zakłada się pokrywę.
• Jeśli w pomieszczeniu odniesienia znajdują się termostatyczne zawory grzejnikowe, należy je ustawić w pozycji pełnego otwarcia.

Podłączenie elektryczne

• Napięcie zasilania / przełączania: 24…250 V AC, 50/60 Hz
• Wyjścia: Y1 – wyjście sterujące „Ogrzewanie” (24…250 V AC), Y2 – wyjście sterujące „Chłodzenie” (24…250 V AC)
• Zaciski: śrubowe, do przewodów 2 × 1,5 mm² (min. 0,5 mm²)
• Uwaga: brak wewnętrznego bezpiecznika; wymagane zewnętrzne zabezpieczenie linii zasilającej L wyłącznikiem nadprądowym maks. C 10 A.

Dane techniczne

• Napięcie: 24…250 V AC
• Prąd: 0,2…6 (2,5) A
• Częstotliwość: 50 lub 60 Hz
• Histereza przełączania (SD): ≤ 1 K
• Zakres nastaw wartości zadanej: 8…30 °C
• Temperatura otoczenia (praca): 0…+50 °C
• Wilgotność (praca): < 95% r.h.
• Temperatura (transport / składowanie): -20…+50 °C
• Wilgotność (transport / składowanie): < 95% r.h.
• Klasa bezpieczeństwa: II wg EN 60730-1
• Stopień ochrony obudowy: IP30 wg EN 60529
• Kolor: biały, NCS S 0502-G (RAL 9003)
• Waga: 0,14 kg
• Symbol magazynowy: S55770-T219

Uwagi dotyczące obciążenia

• Ogrzewanie: obciążenia powyżej 3 A podłączone do termostatu mogą negatywnie wpływać na zachowanie układu regulacji i dokładność pomiaru temperatury.
• Chłodzenie: obciążenia powyżej 1 A podłączone do termostatu mogą negatywnie wpływać na zachowanie układu regulacji i dokładność pomiaru temperatury.

Podsumowanie

Siemens RAA11 to prosty i trwały termostat pomieszczeniowy 2-stawny do instalacji ogrzewania lub chłodzenia, z oddzielnym wyjściem dla ogrzewania (Y1) i chłodzenia (Y2) oraz zakresem nastawy 8…30 °C. Konstrukcja bez pokrętła na obudowie i gazowa membrana pomiarowa sprawiają, że jest to rozwiązanie szczególnie przydatne w obiektach, gdzie liczy się stabilna praca i ograniczenie możliwości manipulacji nastawami.
