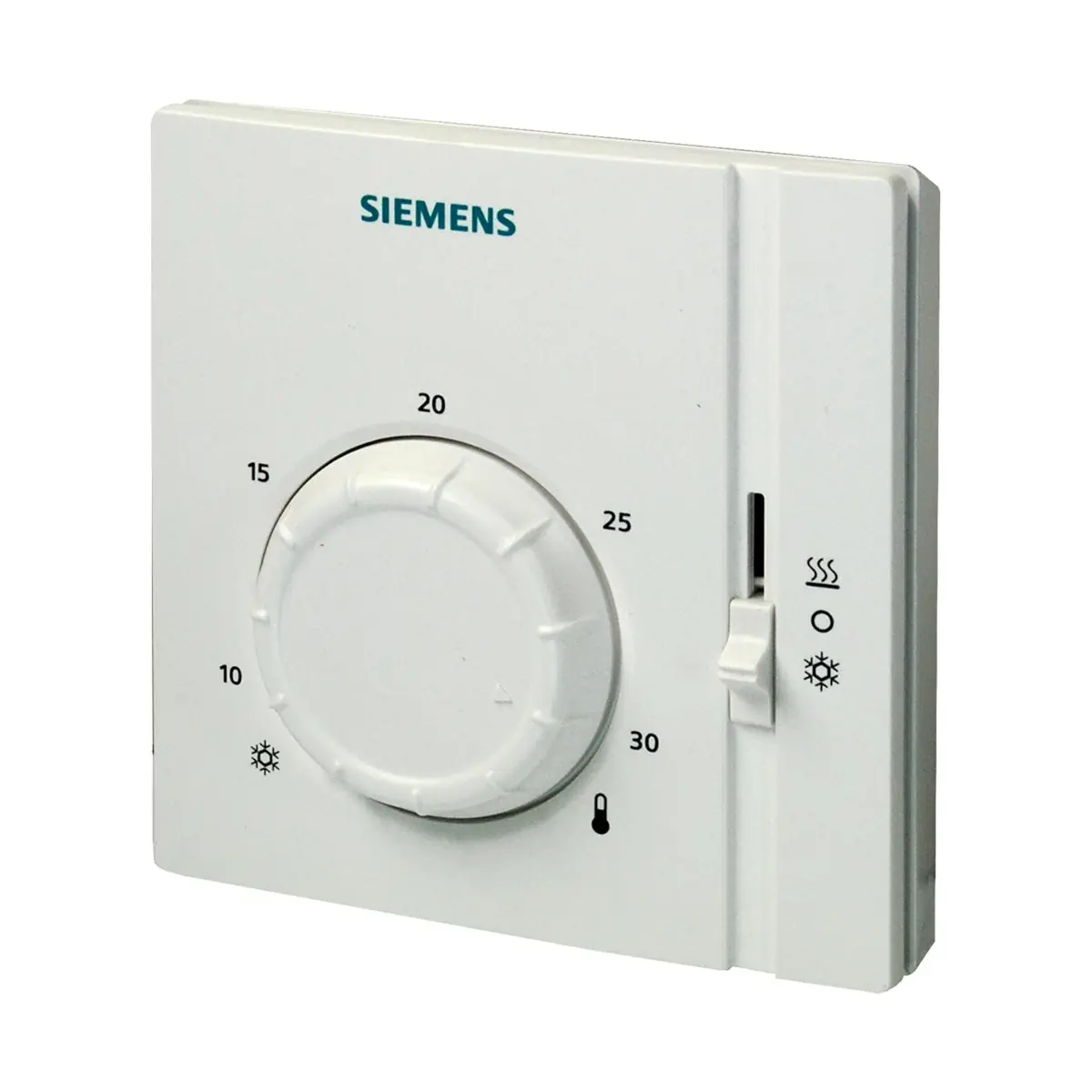

RAA41 Termostat pomieszczeniowy bez możliwości programowania do instalacji ogrzewania/chłodzenia

RAA41 to klasyczny termostat pomieszczeniowy Siemens do instalacji ogrzewania lub chłodzenia, przeznaczony do utrzymywania zadanej temperatury w pomieszczeniu. Urządzenie pracuje w trybie regulacji 2-stawnej i posiada ręczny przełącznik Ogrzewanie / WYŁ / Chłodzenie. Termostat przełącza napięcie w zakresie 24…250 V AC.

Najważniejsze cechy

• Producent: Siemens
• Model: RAA41
• Typ: termostat pomieszczeniowy do instalacji ogrzewania lub chłodzenia
• Regulacja: 2-stawna
• Tryb pracy: ręczny przełącznik 3-pozycyjny: Ogrzewanie / WYŁ / Chłodzenie
• Napięcie przełączane: 24…250 V AC
• Zakres nastawy temperatury: 8…30 °C
• Histereza przełączania (SD): ≤ 1 K
• Element pomiarowy: membrana wypełniona gazem
• Stopień ochrony obudowy: IP30
• Klasa bezpieczeństwa: II (wg EN 60730-1)
• Kolor: biały, NCS S 0502-G (RAL 9003)
• Masa: 0,14 kg

Zastosowanie

Termostat RAA41 stosowany jest w instalacjach ogrzewania lub chłodzenia do utrzymywania ustawionej, wymaganej temperatury w pomieszczeniu (m.in. w budynkach mieszkalnych oraz budynkach przemysłu lekkiego). Może współpracować z zaworami strefowymi oraz siłownikami termicznymi.

Funkcje i działanie

Ręczny wybór trybu: Ogrzewanie / WYŁ / Chłodzenie

• Ogrzewanie: spadek temperatury w pomieszczeniu poniżej wartości zadanej powoduje zwarcie styku ogrzewania (oraz rozwarcie styku chłodzenia).
• Chłodzenie: działanie odwrócone w stosunku do ogrzewania.
• WYŁ: napięcie wejściowe jest fizycznie odseparowane od wyjściowego.

Nastawa temperatury

Wartość zadaną temperatury w pomieszczeniu ustawia się pokrętłem na obudowie. Zakres nastaw można mechanicznie ograniczyć za pomocą ograniczników umieszczonych pod pokrywą.

Podłączenie elektryczne (informacje kluczowe)

• Napięcie przełączane: 24…250 V AC, 50/60 Hz
• Obciążalność / prąd: 0,2…6 (2,5) A
• Brak wewnętrznego bezpiecznika: wymagane zewnętrzne zabezpieczenie linii zasilającej L wyłącznikiem nadprądowym maks. C 10 A
• Zaciski: śrubowe, 2 x 1,5 mm² (min. 0,5 mm²)

Dane techniczne

• Regulacja: 2-stawna
• Histereza przełączania SD: ≤ 1 K
• Zakres nastaw: 8…30 °C
• Warunki pracy: 0…+50 °C, <95% r.h., klasa klimatyczna 3K5 (wg IEC 60721-3-3)
• Transport / składowanie: -20…+50 °C, <95% r.h., klasa 2K3 / 1K3 oraz 2M2 (wg IEC 60721-3-2)
• Stopień ochrony: IP30 (wg EN 60529)
• Klasa bezpieczeństwa: II (wg EN 60730-1)
• Wymiary termostatu (szer. x wys. x gł.): 96 x 97 x 35,3 mm
• Waga: 0,14 kg
• Kolor: biały, NCS S 0502-G (RAL 9003)

Montaż i wskazówki

• Termostat montować w miejscu zapewniającym możliwie najdokładniejszy pomiar temperatury – bez wpływu bezpośredniego nasłonecznienia oraz innych źródeł ciepła lub chłodu.
• Wysokość montażu: ok. 1,5 m nad podłogą.
• Montaż na standardowej puszce przyłączeniowej lub bezpośrednio na ścianie; termostat musi być zamontowany na płaskiej ścianie.
• Przed otwarciem obudowy należy odłączyć zasilanie (Uwaga: 250 V AC).
• Uwaga dot. dokładności: przy ogrzewaniu obciążenia powyżej 3 A, a przy chłodzeniu obciążenia powyżej 1 A mogą negatywnie wpływać na zachowanie układu regulacji i dokładność pomiaru temperatury.

Podsumowanie

Siemens RAA41 to prosty i trwały termostat pomieszczeniowy 2-stawny z ręcznym przełącznikiem Ogrzewanie / WYŁ / Chłodzenie, przeznaczony do typowych instalacji HVAC w budynkach mieszkalnych i obiektach przemysłu lekkiego. Szeroki zakres 24…250 V AC, nastawa 8…30 °C oraz mechaniczny czujnik z membraną wypełnioną gazem czynią go praktycznym rozwiązaniem do sterowania zaworami strefowymi i siłownikami w prostych układach grzania/chłodzenia.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z Dyrektywą 2012/19/UE. Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
• Montaż, podłączenie, otwieranie obudowy oraz uruchomienie mogą wykonywać wyłącznie wykwalifikowani specjaliści, zgodnie z dokumentacją producenta i lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Urządzenie elektryczne przeznaczone do pracy przy napięciu przełączanym 24…250 V AC. Przed otwarciem obudowy, montażem lub wykonywaniem połączeń elektrycznych należy odłączyć zasilanie.
• Czynności serwisowe związane z otwieraniem obudowy mogą być niebezpieczne ze względu na obecność napięcia 250 V AC. Nie otwierać obudowy samodzielnie.
• Urządzenie nie posiada wewnętrznego bezpiecznika. Wymagane jest zewnętrzne zabezpieczenie linii zasilającej L wyłącznikiem nadprądowym maks. C 10 A.
• Brak wewnętrznego zabezpieczenia linii zasilających zewnętrzne odbiorniki (Y). Nieprawidłowy dobór przewodów lub brak odpowiedniego zabezpieczenia nadprądowego może spowodować ryzyko pożaru albo obrażeń wskutek zwarcia.
• Przekroje przewodów należy dobrać zgodnie z przepisami oraz do znamionowych wartości zastosowanego urządzenia zabezpieczającego. Zaciski śrubowe przystosowane są do przewodów 2 x 1,5 mm² (min. 0,5 mm²).
• Termostat należy montować wyłącznie na płaskiej ścianie, w miejscu zapewniającym możliwie dokładny pomiar temperatury, bez bezpośredniego nasłonecznienia oraz bez wpływu innych źródeł ciepła lub chłodu.
• Zalecana wysokość montażu wynosi około 1,5 m nad podłogą.
• Urządzenie należy podłączać zgodnie z właściwym schematem połączeń dla modelu RAA41 oraz zgodnie z przeznaczeniem, tj. do instalacji ogrzewania lub chłodzenia z zaworami strefowymi albo siłownikami termicznymi.
• Przełączane napięcie i obciążenie styków nie mogą przekraczać wartości znamionowych: 24…250 V AC, 0,2…6(2,5) A, 50/60 Hz.
• Przy obciążeniach powyżej 3 A w trybie ogrzewania oraz powyżej 1 A w trybie chłodzenia może wystąpić pogorszenie dokładności regulacji i pomiaru temperatury wskutek nagrzewania się urządzenia.
• Urządzenie jest przeznaczone do pracy w warunkach: 0…+50 °C, wilgotność względna poniżej 95%, stopień ochrony obudowy IP30. Nie stosować poza określonymi warunkami środowiskowymi.
• Podczas transportu i składowania należy przestrzegać zakresu temperatur od -20 do +50 °C oraz wilgotności poniżej 95%.
• Membrana termostatu jest wypełniona gazem bezpiecznym dla środowiska.
