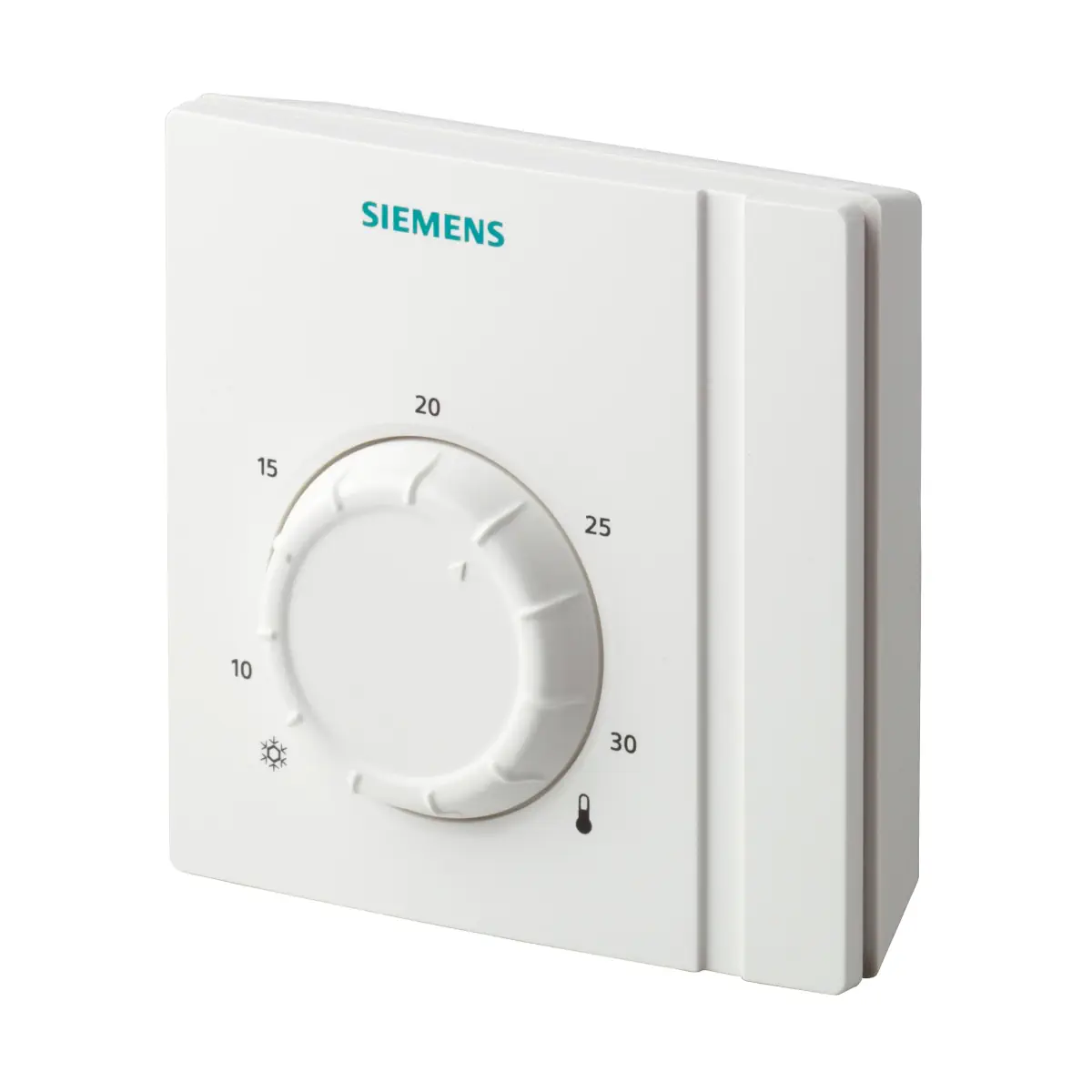

RAA21 Termostat pomieszczeniowy do instalacji ogrzewania i chłodzenia, 8..30 [°C]

RAA21 to klasyczny termostat pomieszczeniowy Siemens do instalacji ogrzewania lub chłodzenia, przeznaczony do utrzymywania zadanej temperatury w pomieszczeniu. Urządzenie realizuje regulację 2-stawną i posiada oddzielne wyjścia: tylko ogrzewanie (Y1) oraz tylko chłodzenie (Y2), z napięciem przełączania 24…250 V AC. Wewnątrz zastosowano membranę wypełnioną gazem, a nastawę temperatury wykonuje się pokrętłem na obudowie.

Najważniejsze cechy

• Producent: Siemens
• Model: RAA21
• Typ: termostat pomieszczeniowy do instalacji z ogrzewaniem lub z chłodzeniem
• Regulacja: 2-stawna
• Wyjścia: Y1 – „Ogrzewanie”, Y2 – „Chłodzenie” (oddzielne wyjścia)
• Napięcie przełączania: 24…250 V AC
• Zakres nastawy wartości zadanej: 8…30 °C
• Histereza przełączania (SD): ≤ 1 K
• Element pomiarowy: membrana wypełniona gazem
• Stopień ochrony obudowy: IP30
• Klasa bezpieczeństwa: II (wg EN 60730-1)
• Kolor: biały, NCS S 0502-G (RAL 9003)
• Waga: 0,14 kg
• Symbol magazynowy: S55770-T220

Zastosowanie

Termostat RAA21 stosuje się do utrzymywania wymaganej temperatury w pomieszczeniu w instalacjach ogrzewania lub chłodzenia, m.in. w:

• budynkach mieszkalnych,
• budynkach przemysłu lekkiego.

Może współpracować z urządzeniami takimi jak:

• zawory strefowe lub siłowniki termiczne,
• palniki gazowe lub olejowe,
• wentylatory,
• pompy.

Działanie (ogrzewanie / chłodzenie)

• Ogrzewanie (Y1): spadek temperatury w pomieszczeniu poniżej nastawionej wartości zadanej powoduje zwarcie styku ogrzewania.
• Chłodzenie (Y2): jeśli temperatura w pomieszczeniu przekroczy ustawioną wartość zadaną, styk chłodzenia zostaje zwarty.

Nastawy

Wymaganą wartość zadaną temperatury ustawia się pokrętłem nastawczym na obudowie. Zakres nastaw można mechanicznie ograniczyć za pomocą ograniczników umieszczonych pod pokrywą.

Montaż – wskazówki

• Termostat należy montować w miejscu zapewniającym możliwie najdokładniejszy pomiar temperatury, bez wpływu bezpośredniego promieniowania słonecznego oraz innych źródeł ciepła lub chłodu.
• Zalecana wysokość montażu: ok. 1,5 m nad podłogą.
• Montaż na standardowych puszkach przyłączeniowych lub bezpośrednio na ścianie.
• Termostat musi być zamontowany na płaskiej ścianie.
• Jeśli w pomieszczeniu odniesienia znajdują się termostatyczne zawory grzejnikowe, należy je ustawić w pozycji pełnego otwarcia.

Podłączenie elektryczne i bezpieczeństwo

• Napięcie zasilające / przełączania: 24…250 V AC, 50/60 Hz
• Wyjścia: Y1 – „Ogrzewanie” (24…250 V AC), Y2 – „Chłodzenie” (24…250 V AC)
• Uwaga: czynności serwisowe (otwieranie obudowy) może przeprowadzać tylko wykwalifikowany personel; przed otwarciem obudowy należy odłączyć zasilanie.
• Brak wewnętrznego bezpiecznika: wymagane jest zewnętrzne zabezpieczenie linii zasilającej L wyłącznikiem nadprądowym maks. C 10 A.
• Zaciski: śrubowe, do przewodów 2 × 1,5 mm² (min. 0,5 mm²).

Dane techniczne

• Regulacja: 2-stawna
• Napięcie: 24…250 V AC
• Prąd: 0,2…6(2,5) A
• Częstotliwość: 50 lub 60 Hz
• Histereza przełączania (SD): ≤ 1 K
• Zakres nastawy wartości zadanej: 8…30 °C
• Temperatura otoczenia (praca): 0…50 °C
• Wilgotność (praca): < 95% r.h.
• Warunki klimatyczne (praca): klasa 3K5 (wg IEC 60721-3-3)
• Stopień zanieczyszczeń: normalny (wg EN 60730-1)
• Temperatura (transport / składowanie): -20…50 °C
• Wilgotność (transport / składowanie): < 95% r.h.
• Warunki mechaniczne (transport / składowanie): klasa 2M2
• Klasa bezpieczeństwa: II (wg EN 60730-1)
• Stopień ochrony: IP30 (wg EN 60529)
• Waga: 0,14 kg
• Kolor: biały, NCS S 0502-G (RAL 9003)
• Wymiary (szer. × wys. × gł.): 96 × 97 × 35,3 mm

Ważne uwagi dotyczące obciążenia

• Ogrzewanie: obciążenia powyżej 3 A podłączone do termostatu mogą negatywnie wpływać na zachowanie układu regulacji i dokładność pomiaru temperatury (efekt nagrzewania).
• Chłodzenie: obciążenia powyżej 1 A podłączone do termostatu mogą negatywnie wpływać na zachowanie układu regulacji i dokładność pomiaru temperatury (efekt nagrzewania).

Podsumowanie

Siemens RAA21 to prosty i niezawodny termostat pomieszczeniowy 2-stawny do instalacji grzewczych lub chłodniczych, z oddzielnymi wyjściami dla ogrzewania i chłodzenia oraz szerokim zakresem przełączania 24…250 V AC. Zakres nastawy 8…30 °C, mała histereza (≤ 1 K) i możliwość ograniczenia zakresu nastaw czynią go praktycznym rozwiązaniem do typowych zastosowań w budownictwie mieszkaniowym i lekkim przemyśle.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z Dyrektywą 2012/19/UE oraz lokalnymi przepisami.
• Montaż, podłączenie, uruchomienie oraz czynności serwisowe, w tym otwieranie obudowy, mogą wykonywać wyłącznie wykwalifikowani specjaliści.
• Urządzenie pracuje z napięciem przełączania 24…250 V AC. Przed otwarciem obudowy, montażem lub wykonaniem połączeń elektrycznych należy odłączyć zasilanie.
• Urządzenie nie posiada wewnętrznego bezpiecznika. W każdym przypadku wymagane jest zewnętrzne zabezpieczenie linii zasilającej L wyłącznikiem nadprądowym maks. C 10 A.
• Brak wewnętrznego zabezpieczenia linii zasilających zewnętrzne odbiorniki (Y1, Y2). Nieprawidłowy dobór przewodów lub zabezpieczeń może spowodować ryzyko pożaru albo obrażeń wskutek zwarcia.
• Przekroje przewodów należy dobrać zgodnie z lokalnymi przepisami oraz do znamionowych wartości zainstalowanego urządzenia zabezpieczenia nadprądowego. Zaciski śrubowe przeznaczone są dla przewodów 2 x 1,5 mm² (min. 0,5 mm²).
• Urządzenie należy montować zgodnie z instrukcją producenta: najpierw mocuje się podstawę, następnie obudowę termostatu, wykonuje połączenia elektryczne, a na końcu zakłada pokrywę.
• Termostat musi być zamontowany na płaskiej ścianie. Zalecana wysokość montażu wynosi około 1,5 m nad podłogą.
• Urządzenie należy montować w miejscu zapewniającym możliwie dokładny pomiar temperatury, bez bezpośredniego nasłonecznienia oraz bez wpływu innych źródeł ciepła lub chłodu.
• Należy przestrzegać lokalnych przepisów dotyczących instalacji elektrycznych.
• W instalacjach grzewczych, jeśli w pomieszczeniu odniesienia znajdują się termostatyczne zawory grzejnikowe, należy ustawić je w pozycji pełnego otwarcia.
• Stopień ochrony obudowy wynosi IP30. Produkt przeznaczony jest do pracy w warunkach określonych przez producenta, wewnątrz pomieszczeń.
• Dopuszczalne warunki pracy: temperatura otoczenia 0…50 °C, wilgotność poniżej 95% r.h. Dopuszczalne warunki transportu i składowania: -20…50 °C, wilgotność poniżej 95% r.h.
• Przy obciążeniach powyżej 3 A w trybie ogrzewania oraz powyżej 1 A w trybie chłodzenia może wystąpić pogorszenie dokładności regulacji i pomiaru temperatury na skutek nagrzewania się urządzenia.
