RAA31 Termostat pomieszczeniowy bez możliwości programowania do instalacji ogrzewania/chłodzenia, 24..250 [V] AC 8..30 [°C], wyjście 2-stawne, ogrzewanie lub chłodzenie, pokrętło nastawy temperatury wewnątrz urządzenia, wyłącznik (zastępuje RAA30)

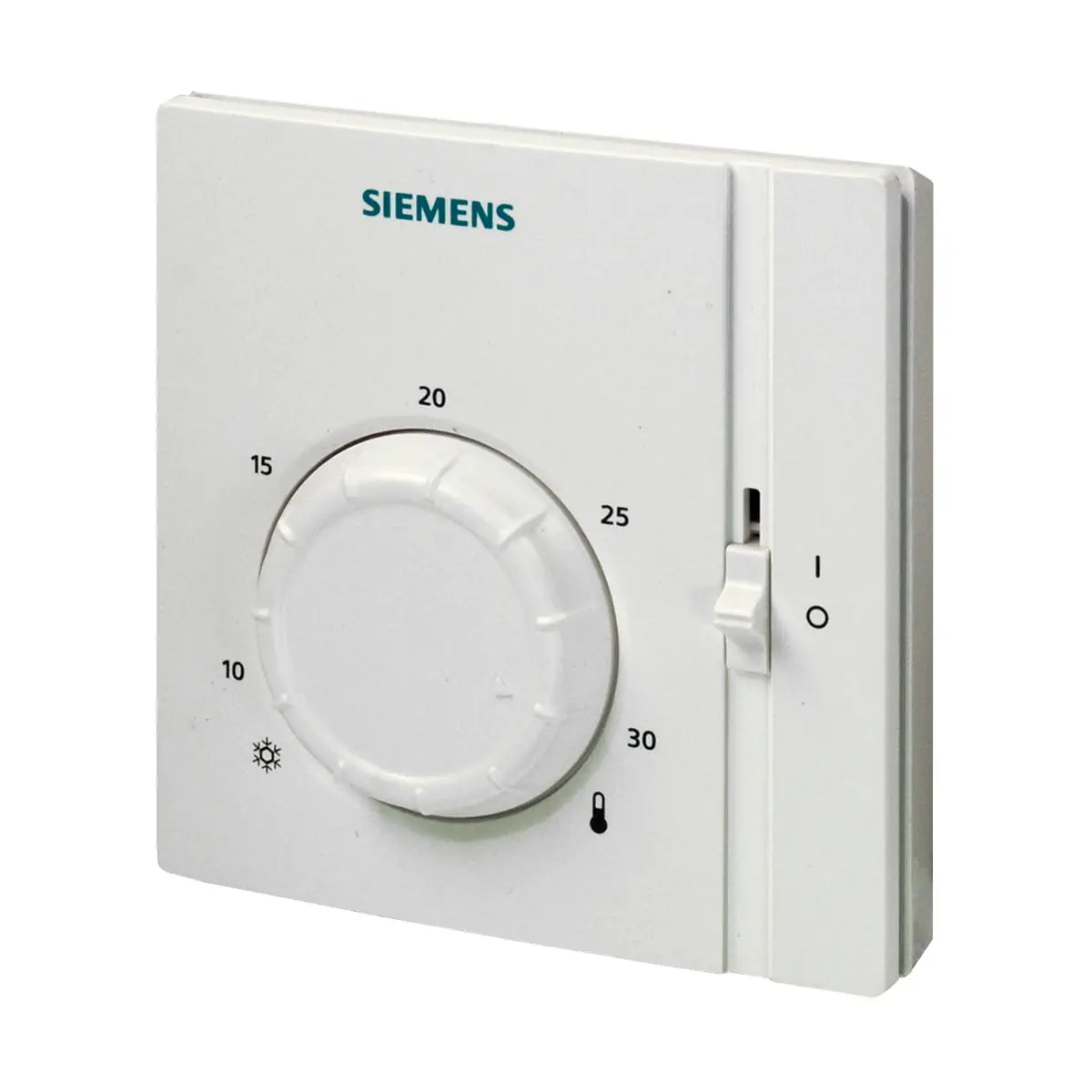

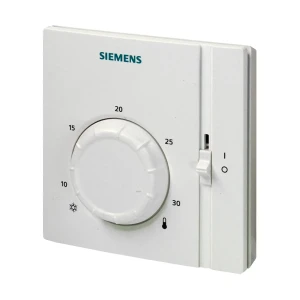

Siemens RAA31 to termostat pomieszczeniowy do instalacji z ogrzewaniem lub chłodzeniem, przeznaczony do utrzymywania zadanej temperatury w pomieszczeniu. Urządzenie pracuje w trybie regulacji 2-stawnej (ON/OFF) i posiada ręczny przełącznik ZAŁ/WYŁ, który w pozycji WYŁ fizycznie odseparowuje napięcie wejściowe od wyjściowego. Termostat ma oddzielne wyjścia dla ogrzewania (Y1) i chłodzenia (Y2) oraz umożliwia przełączanie napięć w zakresie 24…250 V AC.

Najważniejsze cechy

• Producent: Siemens
• Model: RAA31
• Typ: termostat pomieszczeniowy ON/OFF do ogrzewania lub chłodzenia
• Regulacja: 2-stawna
• Przełącznik: ręczny ZAŁ/WYŁ (ON/OFF) z fizyczną separacją wejścia i wyjścia w pozycji WYŁ
• Wyjścia: osobne wyjście „Ogrzewanie” (Y1) oraz osobne wyjście „Chłodzenie” (Y2)
• Element pomiarowy: membrana wypełniona gazem
• Zakres nastawy temperatury: 8…30 °C
• Histereza przełączania: SD ≤ 1 K

Zastosowanie

Termostat RAA31 stosowany jest w instalacjach ogrzewania lub chłodzenia do utrzymywania ustawionej wymaganej temperatury w pomieszczeniu. Typowe zastosowania obejmują:

• budynki mieszkalne,
• budynki przemysłu lekkiego.

Może współpracować m.in. z:

• zaworami strefowymi lub siłownikami termicznymi,
• palnikami gazowymi lub olejowymi,
• wentylatorami,
• pompami.

Działanie

Termostat posiada przełącznik ZAŁ/WYŁ na froncie obudowy. W pozycji WYŁ napięcie wejściowe jest fizycznie odseparowane od wyjściowego.

• Ogrzewanie (Y1): spadek temperatury w pomieszczeniu poniżej wartości zadanej powoduje zwarcie styku ogrzewania.
• Chłodzenie (Y2): wzrost temperatury w pomieszczeniu powyżej wartości zadanej powoduje zwarcie styku chłodzenia.

Nastawa temperatury

Wymaganą wartość zadaną temperatury w pomieszczeniu ustawia się pokrętłem na obudowie. Zakres nastaw można mechanicznie ograniczyć za pomocą ograniczników umieszczonych pod pokrywą.

Podłączenie elektryczne i okablowanie

• Napięcie przełączania: 24…250 V AC, 50/60 Hz
• Zaciski: zaciski śrubowe do przewodów 2 x 1,5 mm² (min. 0,5 mm²)
• Brak wewnętrznego bezpiecznika: wymagane zewnętrzne zabezpieczenie linii zasilającej L wyłącznikiem nadprądowym maks. C 10 A
• Uwaga: brak wewnętrznego zabezpieczenia linii zasilających zewnętrzne odbiorniki Y1 i Y2

Dane techniczne

• Napięcie: 24...250 V AC / 50 lub 60 Hz
• Prąd: 0,2…6 (2,5) A
• Histereza przełączania: SD ≤ 1 K
• Zakres nastaw wartości zadanej: 8…30 °C
• Temperatura otoczenia (praca): 0…50 °C
• Wilgotność (praca): <95% r.h.
• Stopień ochrony obudowy: IP30 (wg EN 60529)
• Klasa bezpieczeństwa: II (wg EN 60730-1)
• Temperatura transportu/składowania: -20…50 °C
• Wilgotność transportu/składowania: <95% r.h.
• Waga: 0,14 kg
• Kolor: biały, NCS 50502-G (RAL 9003)

Montaż i wskazówki instalacyjne

• Termostat montować w miejscu zapewniającym możliwie najdokładniejszy pomiar temperatury, bez wpływu bezpośredniego promieniowania słonecznego oraz innych źródeł ciepła lub chłodu.
• Wysokość montażu: około 1,5 m nad podłogą.
• Montaż na standardowych puszkach przyłączeniowych lub bezpośrednio na ścianie.
• Termostat musi być zamontowany na płaskiej ścianie.
• Jeśli w pomieszczeniu odniesienia znajdują się termostatyczne zawory grzejnikowe, należy je ustawić w pozycji pełnego otwarcia.
• Czynności serwisowe (otwieranie obudowy) może przeprowadzać tylko wykwalifikowany personel; przed otwarciem obudowy należy odłączyć zasilanie (Uwaga: 24…250 V AC).

Uwagi dotyczące obciążenia

• Ogrzewanie: obciążenia powyżej 3 A podłączone do termostatu mogą negatywnie wpływać na zachowanie układu regulacji i dokładność pomiaru temperatury.
• Chłodzenie: obciążenia powyżej 1 A podłączone do termostatu mogą negatywnie wpływać na zachowanie układu regulacji i dokładność pomiaru temperatury.

Zamawianie

• Typ: RAA31
• Symbol magazynowy: S55770-T221

Podsumowanie

Siemens RAA31 to prosty i niezawodny termostat pomieszczeniowy ON/OFF do systemów ogrzewania lub chłodzenia, z ręcznym przełącznikiem ZAŁ/WYŁ, oddzielnymi wyjściami dla ogrzewania i chłodzenia oraz szerokim zakresem napięcia przełączania 24…250 V AC. Dzięki zakresowi nastaw 8…30 °C i małej histerezie SD ≤ 1 K dobrze sprawdza się w typowych zastosowaniach mieszkaniowych i w budynkach przemysłu lekkiego.

Pliki do pobrania:
RAA31 Karta katalogowa
RAA31 Instrukcja montażu
