RDH100 Regulator pomieszczeniowy, 3 [V] DC (baterie), 5..30 [°C], wyjście 2-stawne z algorytmem TPI, ogrzewanie, pokrętło nastawy temperatury, duży wyświetlacz

RDH100 to nieprogramowany pomieszczeniowy regulator temperatury Siemens z dużym wyświetlaczem LCD, przeznaczony do instalacji grzewczych. Oferuje regulację 2-stawną lub inteligentną adaptacyjną PID z wyjściem włącz/wyłącz do sterowania ogrzewaniem. Regulator jest zasilany bateryjnie (3 V DC z 2 baterii alkalicznych AA 1,5 V) oraz umożliwia ograniczenie minimalnej i maksymalnej wartości zadanej, co ułatwia kontrolę komfortu i zużycia energii.

Najważniejsze cechy

• Producent: Siemens
• Model: RDH100
• Typ: pomieszczeniowy regulator temperatury (nieprogramowany), do instalacji grzewczych
• Regulacja: 2-stawna lub inteligentna adaptacyjna PID (wybór parametrem P01)
• Wyjście: włącz/wyłącz do ogrzewania (styki przekaźnikowe)
• Wyświetlacz: duży LCD (temperatura pomieszczenia i wartość zadana Komfort)
• Ograniczenie nastaw: minimalna i maksymalna wartość zadana (parametry P03 / P02)
• Zasilanie: 3 V DC (2 baterie alkaliczne AA 1,5 V)
• Trwałość baterii: > 1 rok (tylko baterie alkaliczne AA)
• Stopień ochrony: IP20
• Klasa bezpieczeństwa: II wg EN 60730-1

Zastosowanie

RDH100 stosowany jest do regulacji temperatury w pomieszczeniu w instalacjach grzewczych. Typowe obiekty:

• mieszkania, budynki mieszkalne, szkoły, biura

Do sterowania m.in.:

• zaworami termicznymi lub strefowymi
• kotłami
• palnikami gazowymi lub olejowymi
• pompami

Funkcje i działanie

Regulacja 2-stawna

W trybie 2-stawnym regulator załącza i wyłącza ogrzewanie w zakresie histerezy przełączania (SD), w zależności od różnicy pomiędzy wartością zadaną a temperaturą mierzoną w pomieszczeniu.

Inteligentna adaptacyjna regulacja PID (PWM)

W trybie PID regulator okresowo załącza i wyłącza ogrzewanie. Częstość załączeń (T) oraz długość impulsu (P) sygnału sterującego (PWM) są wyznaczane na podstawie wartości zadanej i temperatury w pomieszczeniu. Zgodnie z opisem producenta, regulacja PID zapewnia wyższy komfort i jest bardziej efektywna energetycznie niż regulacja 2-stawna.

Zachowanie regulacyjne (P01)

Rodzaj regulacji wybiera się parametrem P01. Nastawa fabryczna: PID wolne (4).

• 0: 2-stawny, histereza 1,0 K
• 1: 2-stawny, histereza 0,5 K
• 2: PID szybkie
• 4: PID wolne

Uwaga: regulacji PID szybkie nie stosować do kotłów olejowych ani siłowników elektromechanicznych.

Ograniczenie minimalnej i maksymalnej wartości zadanej

• P02 – maksymalny zakres temperatury: nastawa fabryczna 30 °C (zakres P03…30 °C)
• P03 – minimalny zakres temperatury: nastawa fabryczna 5 °C (zakres 5 °C…P02)

Podtrzymanie danych

Po wyjęciu baterii, wartości zadane podtrzymywane są przez maksymalnie 2 minuty. Ustawienia parametrów są przechowywane w pamięci nieulotnej.

Wyświetlacz i obsługa

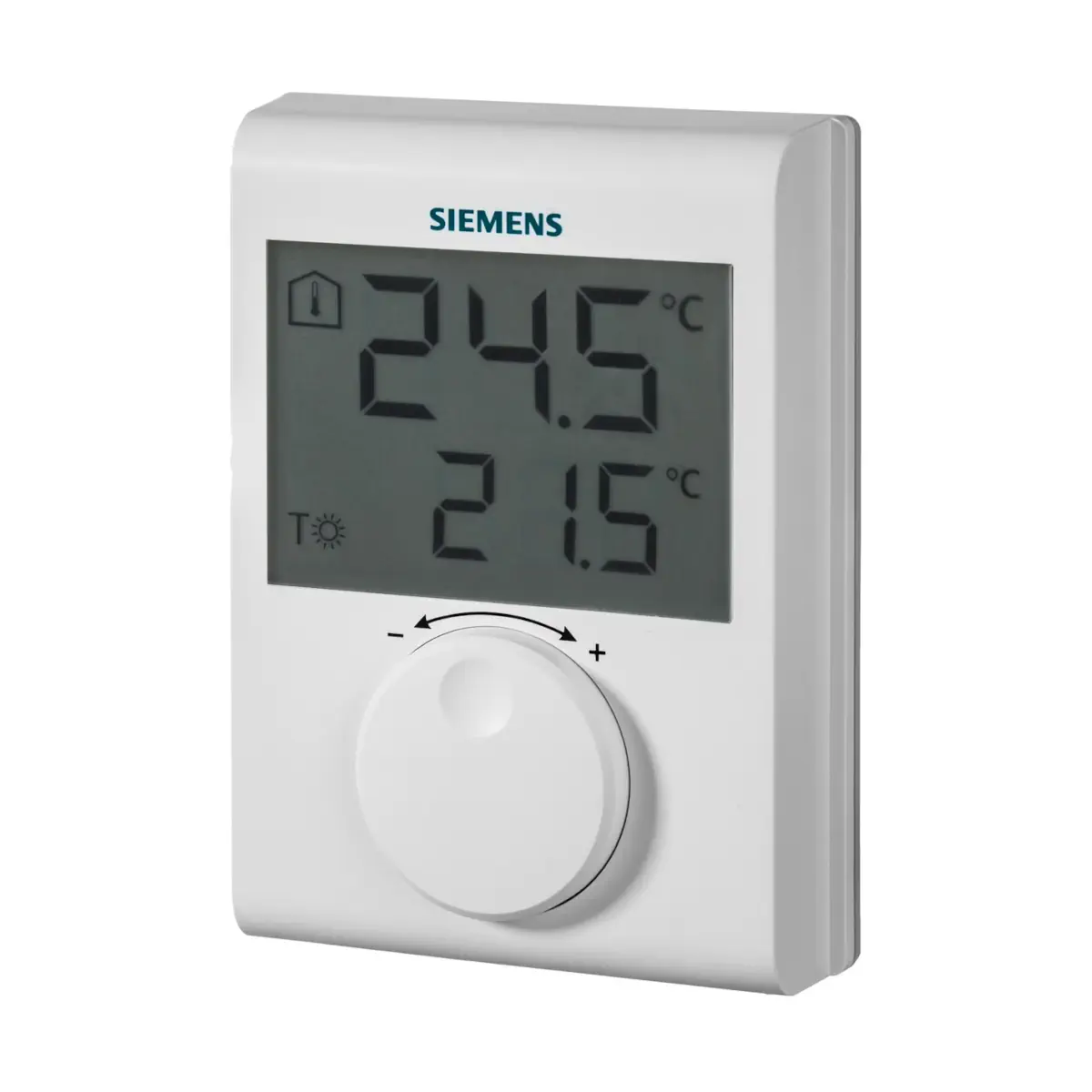

Wyświetlacz pokazuje aktualną temperaturę w pomieszczeniu oraz wartość zadaną temperatury Komfort. Gdy wyjście ogrzewania jest aktywne, na ekranie pojawia się symbol trójkąta. Regulator posiada pokrętło nastawcze temperatury oraz sygnalizację wyczerpania baterii.

Podłączenie elektryczne

• Zaciski (na podstawie): śrubowe
• Funkcje zacisków:
  • Lx, Nx: faza, neutralny, 24…250 V AC
  • Lx, L2: styk N.Z. (do zaworów N.O.)
  • Lx, L1: styk N.O. (do zaworów N.Z.)
• Przewody:
  • drut: 2 × 1,5 mm²
  • linka: 1 × 2,5 mm² (min. 0,5 mm²)
• Wymagane zabezpieczenie zewnętrzne: wyłącznik nadprądowy maks. C 10 A (brak wewnętrznego bezpiecznika)

Dane techniczne

• Zasilanie: 3 V DC (2 baterie alkaliczne AA 1,5 V)
• Trwałość baterii: > 1 rok (tylko baterie alkaliczne AA)
• Czujnik temperatury: wbudowany termistor 10 kΩ ± 1% przy 25 °C
• Zakres nastaw wartości zadanej (Komfort): 5…30 °C
• Nastawa fabryczna wartości zadanej Komfort: 20 °C
• Rozdzielczość nastaw i wskazań: 0,5 °C (wartość zadana i wskazanie temperatury)
• Wyjścia przełączające (Lx, L1, L2): styki przekaźnikowe
• Napięcie styków: maks. 250 V AC, min. 24 V AC
• Prąd styków: maks. 5 A (obc. rezystancyjne), 2 A (obc. indukcyjne)
• Minimalny prąd przy 250 V AC: 8 mA
• Odporność izolacji:
  • między stykami przekaźnika i cewką: 3750 V AC
  • między stykami przekaźnika: 1000 V AC
• Regulacja PID – czasy:
  • PID wolna: min. czas załączenia/wyłączenia 4 min, min. okres czasu 12 min
  • PID szybka: min. czas załączenia/wyłączenia 2 min, min. okres czasu 6 min
• Warunki pracy: 0…+40 °C, < 90% r.h.
• Warunki transportu: -25…+60 °C, < 95% r.h.
• Warunki składowania: -10…+60 °C, < 90% r.h.
• Stopień ochrony: IP20
• Waga (z opakowaniem): 350 g
• Kolor frontu obudowy: biały RAL9003
• Materiał obudowy: ABS (osłona LCD: PC)
• Wymiary frontu: 90 × 120 mm

Montaż

• Regulator przystosowany jest do montażu na ścianie.
• Zalecana wysokość montażu: 1,5 m nad podłogą.
• Nie montować we wnękach, na półkach, za zasłonami, nad lub w pobliżu źródeł ciepła.
• Unikać miejsc narażonych na bezpośrednie promieniowanie słoneczne lub przeciągi.
• Korytko kablowe lub puszkę podłączeniową należy uszczelnić w miejscu montażu, aby przepływ powietrza nie wpływał na pomiar temperatury.

Konserwacja

Urządzenie nie wymaga konserwacji.

Podsumowanie

Siemens RDH100 to prosty, czytelny i uniwersalny regulator pokojowy do ogrzewania: z dużym wyświetlaczem, zasilaniem bateryjnym oraz wyborem algorytmu regulacji 2-stawnej lub PID (PWM). Ograniczenie minimalnej i maksymalnej wartości zadanej oraz przekaźnikowe wyjście włącz/wyłącz sprawiają, że RDH100 dobrze sprawdza się w typowych instalacjach grzewczych w mieszkaniach i budynkach użytkowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Stopień ochrony obudowy: IP20. Produkt przeznaczony do stosowania wewnątrz pomieszczeń, w suchym środowisku i zgodnie z dopuszczalnymi warunkami otoczenia.
• Klasa bezpieczeństwa II wg EN 60730-1.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z lokalnymi przepisami. Zużyte baterie należy oddawać do wyznaczonych punktów zbiórki.
• Montaż, podłączenie elektryczne i uruchomienie należy wykonywać zgodnie z dokumentacją producenta oraz lokalnymi przepisami.
• Urządzenie współpracuje z obwodami 24...250 V AC. Przed rozpoczęciem montażu lub podłączenia należy upewnić się, że instalacja jest wykonana zgodnie ze schematem producenta i wymaganiami bezpieczeństwa.
• Brak wewnętrznego zabezpieczenia linii zasilającej zewnętrzne odbiorniki. Linia 230 V AC musi być wyposażona w wyłącznik nadprądowy o prądzie znamionowym nie większym niż 10 A. Przekroje przewodów należy dobrać zgodnie z przepisami do znamionowych wartości zastosowanego zabezpieczenia nadprądowego.
• Maksymalne parametry styków przekaźnikowych: 250 V AC, 5 A obciążenie rezystancyjne, 2 A obciążenie indukcyjne. Nie przekraczać dopuszczalnych parametrów elektrycznych urządzenia.
• Produkt jest przeznaczony do montażu ściennego na płaskiej powierzchni. Zalecana wysokość montażu wynosi około 1,5 m nad podłogą.
• Nie montować urządzenia we wnękach, na półkach, za zasłonami, nad lub w pobliżu źródeł ciepła, ani w miejscach narażonych na bezpośrednie promieniowanie słoneczne lub przeciągi.
• Korytko kablowe lub puszkę podłączeniową należy uszczelnić w miejscu montażu regulatora, ponieważ przepływ powietrza może wpływać na pomiar temperatury i działanie urządzenia.
• Jeśli w pomieszczeniu referencyjnym znajdują się termostatyczne zawory grzejnikowe, należy ustawić je w położeniu całkowitego otwarcia.
• Nie stosować nastawy regulacji „PID szybkie” do kotłów olejowych ani siłowników elektromechanicznych.
• Zasilanie urządzenia: 2 baterie alkaliczne typu AA 1,5 V. Stosować wyłącznie baterie alkaliczne AA.
• Baterie wymieniać wyłącznie na baterie tego samego typu i tego samego producenta. Przestrzegać prawidłowej polaryzacji (+/-). Używać wyłącznie baterii nowych i nieuszkodzonych. Nie mieszać baterii nowych ze zużytymi.
• Nie ładować baterii, nie otwierać ich, nie uszkadzać, nie dopuszczać do kontaktu z wodą i nie nagrzewać do temperatury powyżej 85°C. Nawet wyczerpane baterie mogą stwarzać ryzyko wybuchu wskutek ognia lub zwarcia.
• W przypadku uszkodzenia baterii i wycieku elektrolitu należy używać odpowiednich rękawic ochronnych. W razie kontaktu elektrolitu z oczami należy natychmiast przepłukać je dużą ilością wody i skontaktować się z lekarzem.
• Przechowywanie, transport i utylizację baterii należy prowadzić zgodnie z lokalnymi regulacjami oraz zaleceniami producenta baterii.
• Dopuszczalne warunki pracy: temperatura otoczenia 0...+40°C, wilgotność względna poniżej 90%.
