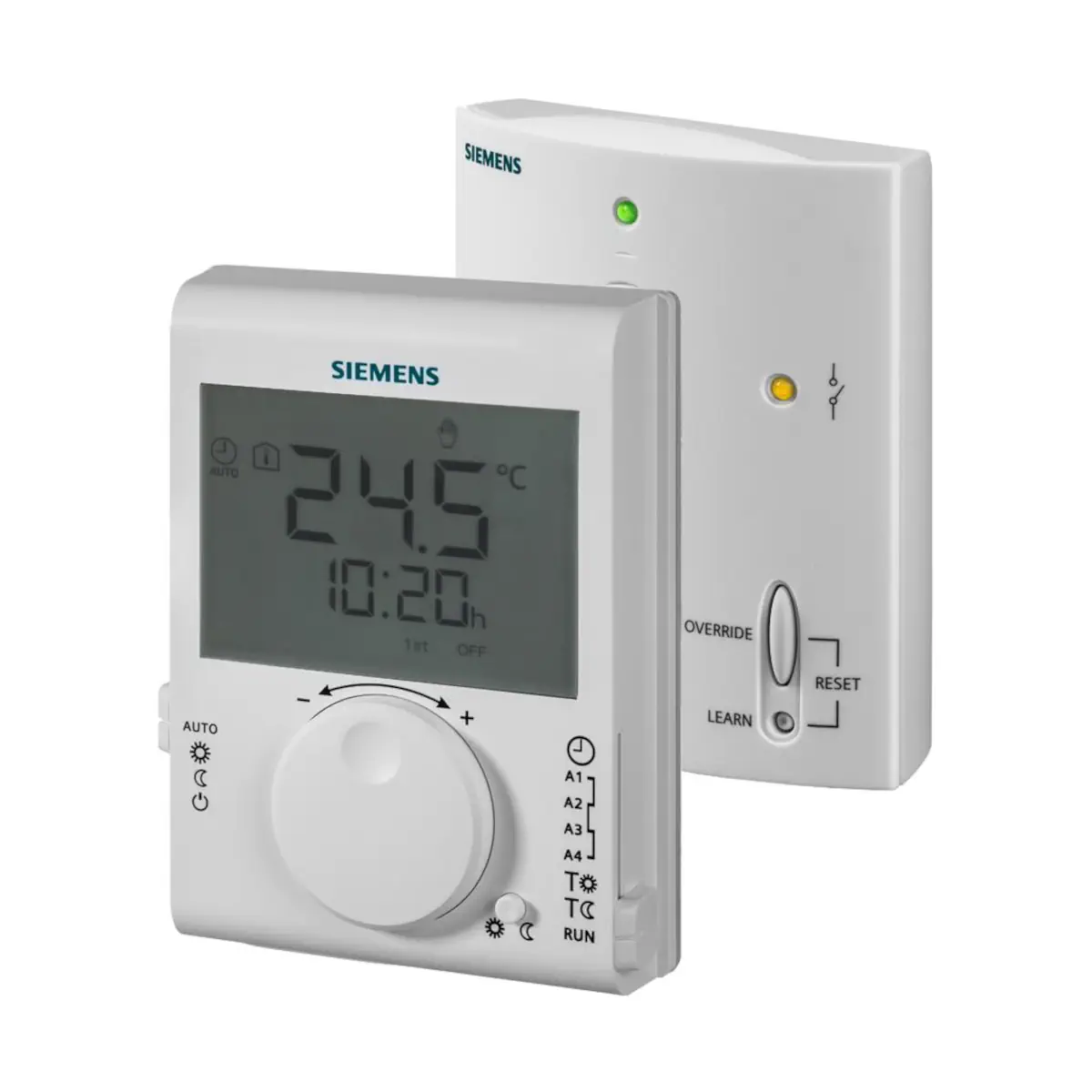

RDJ100RF/SET Regulator pomieszczeniowy bezprzewodowy (sterowanie radiowe), zestaw: nadajnik z podstawką + odbiornik, funkcjonalność jak RDJ100

RDJ100RF/SET to bezprzewodowy pomieszczeniowy regulator temperatury z dobowym programem czasowym i dużym wyświetlaczem LCD, przeznaczony do regulacji temperatury w pomieszczeniach w instalacjach grzewczych. Zestaw składa się z nadajnika RDJ100RF (zasilanie bateryjne) oraz odbiornika RCR100/433 (zasilanie sieciowe), który realizuje wyjście włącz/wyłącz do sterowania urządzeniem wykonawczym. Regulator obsługuje regulację 2-stawną lub inteligentną adaptacyjną PID, oferuje tryby Komfort, Ekonomiczny, Automatyczny i Ochrona przed zamarzaniem, a także umożliwia ustawienie ograniczeń min./maks. wartości zadanej.

Najważniejsze cechy

• Producent: Siemens
• Model (zestaw): RDJ100RF/SET
• Skład zestawu: RDJ100RF (nadajnik) + RCR100/433 (odbiornik)
• Zastosowanie: regulacja temperatury w pomieszczeniu w instalacjach grzewczych
• Rodzaj regulacji: 2-stawna lub inteligentna adaptacyjna PID (wybór parametrem P01)
• Wyjście sterujące: włącz/wyłącz (przekaźnik w odbiorniku)
• Tryby pracy: Automatyczny, Komfort, Ekonomiczny, Ochrona przed zamarzaniem
• Program czasowy: automatyczny dobowy program czasowy
• Ograniczenie wartości zadanej: ustawiane granice min./maks. dla temperatur Komfort i Ekonomicznej (P03 / P02)
• Przypomnienie o okresowym przeglądzie serwisowym (komunikat „SEr”, obsługa przez serwis)
• Wyświetlacz: duży LCD (temperatura, czas, czasy przełączeń, tryb pracy, zapotrzebowanie na ciepło)
• Komunikacja radiowa: pasmo ISM 433 MHz
• Nadajnik zasilany bateryjnie: 3 V DC (2 × AA 1,5 V, tylko alkaliczne)
• Odbiornik zasilany sieciowo: 230 V AC, 50/60 Hz

Zastosowanie

Zestaw RDJ100RF/SET służy do regulacji temperatury w pomieszczeniu w instalacjach grzewczych. Typowe obiekty:

• mieszkania, budynki mieszkalne,
• szkoły,
• biura.

Może sterować m.in. następującymi urządzeniami:

• zaworami termicznymi lub strefowymi,
• kotłami,
• palnikami gazowymi lub olejowymi,
• pompami.

Funkcje i działanie

Regulacja temperatury: 2-stawna lub PID

• Regulacja 2-stawna załącza i wyłącza ogrzewanie w zakresie histerezy przełączania (SD) zgodnie z różnicą między wartością zadaną a temperaturą zmierzoną.
• Inteligentna adaptacyjna regulacja PID okresowo załącza i wyłącza ogrzewanie; częstotliwość załączeń (T) i długość impulsu (P) sygnału sterującego (PWM) są wyznaczane na podstawie wartości zadanej i temperatury w pomieszczeniu.

Zachowanie regulacyjne (P01)

Wybór algorytmu odbywa się parametrem P01. Nastawa fabryczna to PID wolne (4).

• 0: 2-stawny, 1,0 K
• 1: 2-stawny, 0,5 K
• 2: PID szybkie
• 4: PID wolne (nastawa fabryczna)

• PID wolne: minimalny czas załączenia/wyłączenia > 4 min, minimalny okres ok. 12 min
• PID szybkie: minimalny czas załączenia/wyłączenia > 1 min, minimalny okres ok. 6 min

• Uwaga: regulacji „PID szybkie” nie stosować do kotłów olejowych ani siłowników elektromechanicznych.

Tryby pracy

• Automatyczny: praca zgodnie z dobowym programem czasowym.
• Komfort: stała regulacja do ustawionej wartości zadanej Komfort.
• Ekonomiczny: stała regulacja do ustawionej wartości zadanej Ekonomicznej.
• Ochrona przed zamarzaniem: regulacja do wartości zadanej ochrony przed zamarzaniem.

Ograniczenie min./maks. temperatury (P02 / P03)

• P02 (maksymalny zakres temperatury): nastawa fabryczna 30 °C, zakres P03…30 °C (granica wartości zadanej Komfort i Ekonomicznej)
• P03 (minimalny zakres temperatury): nastawa fabryczna 5 °C, zakres 5 °C…P02 (granica wartości zadanej Komfort i Ekonomicznej)

Podtrzymanie danych

• Po wyjęciu baterii wartości zadane i nastawy programu czasowego są podtrzymywane przez maksymalnie 2 minuty.

Przypomnienie o okresowym przeglądzie serwisowym

• Funkcja informuje użytkownika o konieczności wykonania przeglądu kotła.
• Przy aktywnej funkcji wyświetlany jest komunikat „SEr” oraz liczba dni do przeglądu (maks. 50 dni przed terminem).
• Komunikat „SEr…DuE” oznacza, że termin przeglądu upłynął; zależnie od ustawień regulator może wyświetlać ostrzeżenie lub się wyłączyć (ochrona przed zamarzaniem).
• Gdy funkcja jest wyłączona, na wyświetlaczu pojawia się „OFF”; wtedy regulator można włączyć ręcznie na 60 minut (pokrętłem lub przyciskiem przełączania trybu), a praca odbywa się w trybie Komfort niezależnie od wybranego trybu.
• Funkcja może być włączana i resetowana tylko przez serwisanta.

Odbiornik: funkcja forsowania (OVERRIDE)

• Przy normalnej łączności radiowej: naciśnięcie OVERRIDE wysterowuje urządzenie wykonawcze na ok. 14 minut, po czym wraca regulacja według regulatora.
• Przy braku łączności radiowej: naciśnięcie OVERRIDE powoduje trwałe wysterowanie urządzenia wykonawczego; po odzyskaniu łączności wraca regulacja według regulatora.

Podłączenie elektryczne i okablowanie (RCR100/433)

• Zasilanie odbiornika: L (faza 230 V AC), N (neutralny)
• Zasilanie/tor przełączany 24…250 V AC: Lx (faza), Nx (neutralny)
• Wyjścia przekaźnikowe: L1 (styk N.O.), L2 (styk N.Z.)
• Obciążalność przekaźnika: 24…250 V AC, 8 A (rez.) / 3 A (ind.)
• Zaciski: śrubowe; przewody typu drut 2 × 1,5 mm², przewody typu linka 1 × 2,5 mm² (min. 0,5 mm²)

Dane techniczne

Nadajnik RDJ100RF

• Zasilanie: 3 V DC (2 baterie alkaliczne 1,5 V typu AA)
• Trwałość baterii: > 1 rok (tylko baterie alkaliczne AA)
• Częstotliwość radiowa: ISM 433 MHz
• Maks. moc radiowa: 4,19 dBm
• Czujnik temperatury: termistor 10 kΩ ± 1% przy 25 °C
• Zakres nastaw wartości zadanej: 5…30 °C (Komfort), 5…30 °C (Ekonomiczny)
• Ochrona przed zamarzaniem: 5 °C (wartość stała)
• Nastawa fabryczna Komfort: 20 °C
• Nastawa fabryczna Ekonomiczna: 10 °C
• Rozdzielczość nastaw/wskazań: 0,5 °C (wartość zadana), 0,5 °C (temperatura), 1 min (czas)
• Warunki pracy: 0…+40 °C, < 90% r.h. (IEC 60721-3-3, klasa 3K5)
• Transport: -25…+60 °C, < 95% r.h. (IEC 60721-3-2, klasa 2K3; mechaniczne 2M2)
• Składowanie: -10…+60 °C, < 90% r.h. (IEC 60721-3-1, klasa 1K3)
• Stopień ochrony: IP20
• Klasa bezpieczeństwa: III wg EN 60950-1

Odbiornik RCR100/433

• Zasilanie: 230 V AC +10/-15%, 50…60 Hz
• Pobór mocy: < 10 VA
• Wyjście przekaźnikowe: 24…250 V AC; 8 A (rez.), 3 A (ind.)
• Prąd minimalny (przy 250 V AC): 10 mA
• Trwałość styku (orientacyjnie): 1 × 10⁵ cykli przy 250 V AC, 5 A (rez.)
• Odporność izolacji: 5000 V AC (między stykami przekaźnika i cewką), 1000 V AC (między stykami przekaźnika)
• Warunki pracy: 0…+45 °C, < 85% r.h. (IEC 60721-3, klasa 3K3)
• Transport i składowanie: -25…+70 °C, < 93% r.h. (IEC 60721-3, klasa 2K3; mechaniczne 2M2)
• Klasa bezpieczeństwa: II wg EN 60730-1
• Stopień zanieczyszczeń: 2
• Wymiary: 83 × 104 × 32 mm

Dane ogólne zestawu

• Waga (z opakowaniem): 475 g
• Kolor frontu obudowy: biały RAL9003
• Materiał obudowy: ABS (osłona LCD: PC)

Montaż i uruchomienie

• Nadajnik RDJ100RF: montaż na płaskiej ścianie; może być również używany jako urządzenie wolnostojące (przenośne) dzięki rozkładanej podpórce.
• Odbiornik RCR100/433: najpierw wykonać połączenia elektryczne, następnie zamocować na ścianie i zabezpieczyć pokrywę śrubą zgodnie z lokalnymi przepisami.
• Zestaw dostarczany jest z fabrycznie nawiązaną łącznością (nadajnik–odbiornik).
• Zalecana wysokość montażu regulatora: 1,5 m nad podłogą.
• Nie montować regulatora we wnękach, na półkach, za zasłonami, nad lub w pobliżu źródeł ciepła; unikać słońca i przeciągów.
• Korytko kablowe lub puszkę podłączeniową należy uszczelnić w miejscu montażu (przepływ powietrza może wpływać na pomiar).
• Wymiana baterii: symbol baterii na wyświetlaczu oznacza konieczność wymiany.
• Reset nadajnika: jednocześnie nacisnąć przyciski TEST i LEARN (z tyłu obudowy).
• Reset odbiornika: jednocześnie nacisnąć przyciski OVERRIDE i LEARN.

Podsumowanie

Siemens RDJ100RF/SET to kompletny, bezprzewodowy zestaw do sterowania ogrzewaniem w oparciu o temperaturę w pomieszczeniu: bateryjny nadajnik z dużym LCD i dobowym programem oraz sieciowy odbiornik z przekaźnikowym wyjściem włącz/wyłącz. Możliwość wyboru regulacji 2-stawnej lub adaptacyjnej PID, praktyczne tryby pracy (Komfort/Ekonomiczny/Auto/Frost) oraz ograniczenia min./maks. nastaw temperatury czynią ten zestaw uniwersalnym rozwiązaniem do instalacji grzewczych w budynkach mieszkalnych i użytkowych.
