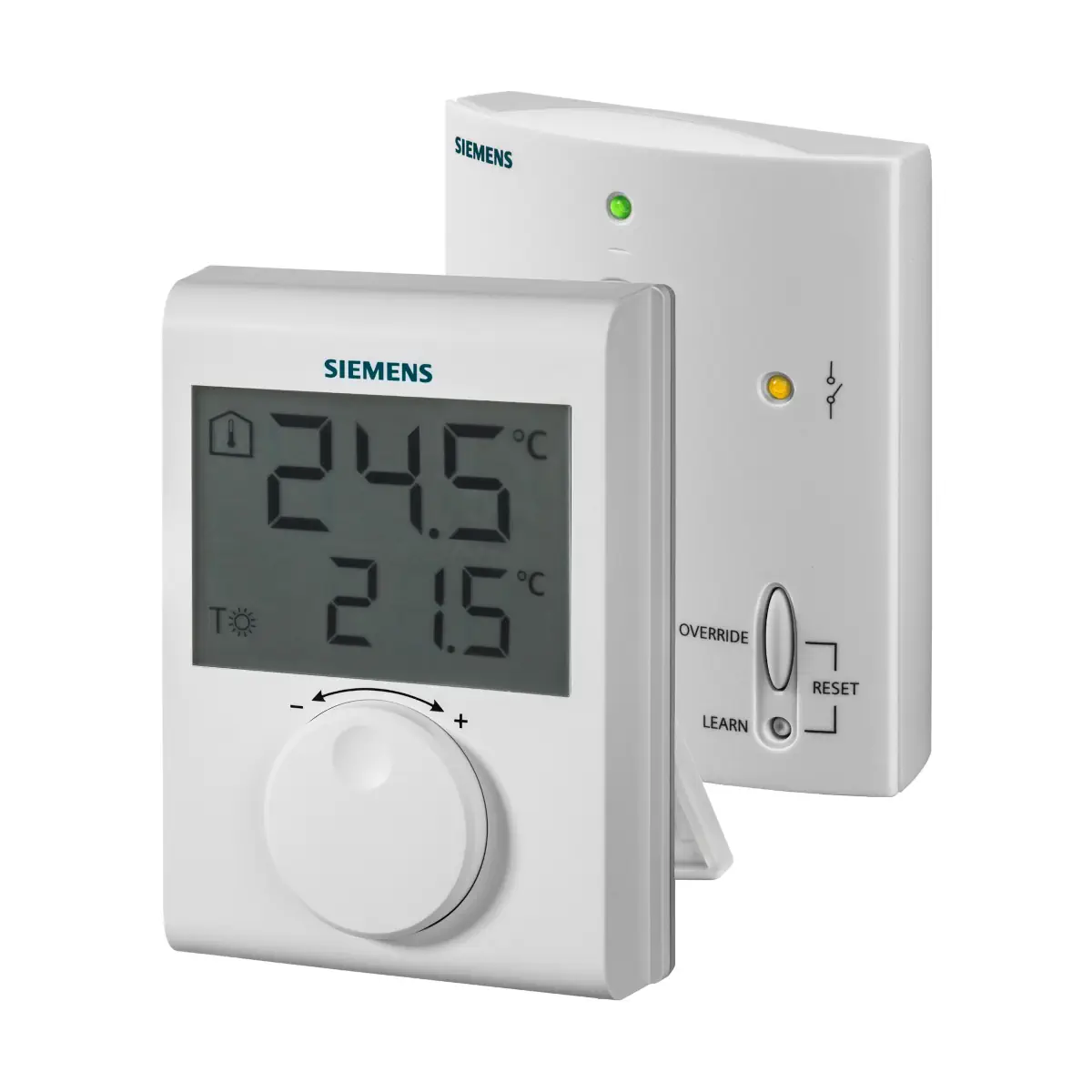

RDH100RF/SET Bezprzewodowy (sterowanie radiowe) zestaw: nadajnik z podstawką + odbiornik, funkcjonalność jak RDH100

RDH100RF/SET to bezprzewodowy pomieszczeniowy regulator temperatury z dużym wyświetlaczem, przeznaczony do nieprogramowanej regulacji temperatury w pomieszczeniach w instalacjach grzewczych. Zestaw składa się z nadajnika RDH100RF (zasilanie bateryjne) oraz odbiornika RCR100/433 (zasilanie sieciowe), zapewniając wyjście włącz/wyłącz do sterowania urządzeniami grzewczymi.

Najważniejsze cechy

• Producent: Siemens
• Model (zestaw): RDH100RF/SET
• Typ: bezprzewodowy pomieszczeniowy regulator temperatury z odbiornikiem
• Przeznaczenie: instalacje grzewcze (regulacja temperatury w pomieszczeniu)
• Regulacja: 2-stawna lub inteligentna adaptacyjna PID (wybór parametrem P01)
• Wyjście sterujące: włącz/wyłącz do ogrzewania
• Wyświetlacz: duży LCD (temperatura aktualna i wartość zadana Komfort)
• Ograniczenie nastaw: możliwość ustawienia minimalnej i maksymalnej wartości zadanej Komfort (parametry P03 i P02)
• Częstotliwość radiowa: ISM 433 MHz
• Zestaw dostarczany: z fabrycznie nawiązaną łącznością nadajnik–odbiornik

Zastosowanie

RDH100RF/SET służy do regulacji temperatury w pomieszczeniu w instalacjach grzewczych. Typowe zastosowania to:

• mieszkania,
• budynki mieszkalne,
• szkoły,
• biura.

Regulator może sterować m.in.:

• zaworami termicznymi lub strefowymi,
• kotłami,
• palnikami gazowymi lub olejowymi,
• pompami.

Funkcje i działanie

Regulacja 2-stawna lub PID

Zestaw RDH100RF/SET realizuje regulację temperatury jako 2-stawną lub inteligentną adaptacyjną PID. Wybór algorytmu odbywa się parametrem P01 (zachowanie regulacyjne).

• 2-stawna: załącza/wyłącza ogrzewanie w zakresie histerezy przełączania (SD) w zależności od różnicy pomiędzy wartością zadaną a temperaturą zmierzoną.
• PID adaptacyjna: okresowo załącza i wyłącza instalację; częstotliwość załączeń (T) oraz długość impulsu (P) sygnału sterującego (PWM) wynikają z wartości zadanej i temperatury w pomieszczeniu.

Zachowanie regulacyjne (P01)

• Nastawa fabryczna: PID wolne (4)
• Dostępne tryby:
  • 0: 2-stawny, 1,0 K
  • 1: 2-stawny, 0,5 K
  • 2: PID szybkie
  • 4: PID wolne

Ograniczenie wartości zadanej Komfort (P02 / P03)

• P02 – maksymalny zakres temperatury: nastawa fabryczna 30°C, zakres P03…30°C
• P03 – minimalny zakres temperatury: nastawa fabryczna 5°C, zakres 5°C…P02

Podtrzymanie danych

• Po wyjęciu baterii wartości zadane są podtrzymywane przez maksymalnie 2 minuty.

Budowa zestawu

Zestaw RDH100RF/SET składa się z:

• RDH100RF (nadajnik): regulator w obudowie z tworzywa sztucznego z dużym wyświetlaczem LCD, elementami obsługowymi oraz wbudowanym czujnikiem temperatury pomieszczenia; z podstawą montażową, komorą baterii i rozkładaną podpórką (umożliwia pracę jako urządzenie wolnostojące).
• RCR100/433 (odbiornik): odbiornik w obudowie z tworzywa sztucznego z diodami LED i przyciskami obsługowymi.

Funkcja OVERRIDE w odbiorniku

Odbiornik RCR100/433 posiada funkcję forsowania (OVERRIDE), umożliwiającą tymczasowe wysterowanie urządzenia wykonawczego niezależnie od sygnału z nadajnika:

• Przy normalnej łączności: naciśnięcie OVERRIDE steruje urządzeniem wykonawczym przez około 14 minut, po czym wraca regulacja według nadajnika.
• Przy braku łączności: naciśnięcie OVERRIDE powoduje trwałe wysterowanie urządzenia wykonawczego; po odzyskaniu łączności wraca regulacja według nadajnika.

Dane techniczne – RDH100RF (nadajnik)

• Zasilanie: 3 V DC (2 baterie alkaliczne 1,5 V AA)
• Trwałość baterii: > 1 rok (tylko baterie alkaliczne AA)
• Czujnik temperatury: wbudowany termistor 10 kΩ ±1% przy 25°C
• Częstotliwość radiowa: ISM 433 MHz
• Maksymalna moc radiowa: 4,19 dBm
• Zakres nastaw wartości zadanej: 5…30°C
• Nastawa fabryczna trybu Komfort: 20°C
• Rozdzielczość nastaw (wartość zadana): 0,5°C
• Rozdzielczość wskazań (temperatura aktualna): 0,5°C
• Warunki pracy: 0…+40°C, <90% r.h. (IEC 60721-3-3, klasa 3K5)
• Stopień ochrony: IP20
• Materiał obudowy: ABS (osłona LCD: PC)
• Kolor frontu obudowy: biały RAL9003
• Waga zestawu (z opakowaniem): 475 g

Dane techniczne – RCR100/433 (odbiornik)

• Zasilanie: 230 V AC +10/-15%, 50…60 Hz
• Pobór mocy: < 10 VA
• Wyjścia (styki przekaźnikowe LX, L1, L2): 24…250 V AC
• Obciążalność styków: maks. 8 A (rez.), 3 A (ind.)
• Minimalny prąd przy 250 V AC: 10 mA
• Trwałość styków (orientacyjnie): 1 × 10⁵ cykli przy 250 V AC i 5 A (rez.)
• Odporność izolacji: 5000 V AC (między stykami przekaźnika i cewką), 1000 V AC (między stykami przekaźnika)
• Zaciski podłączeniowe: zaciski śrubowe
• Przewody: drut 2 × 1,5 mm²; linka 1 × 2,5 mm² (min. 0,5 mm²)
• Warunki pracy: 0…+45°C, <85% r.h. (IEC 60 721-3, klasa 3K3)
• Wymiary: 83 × 104 × 32 mm
• Kolor: front biały RAL 9003, podstawa montażowa szary RAL 7035

Montaż i wskazówki instalacyjne

• Nadajnik: montaż na płaskiej ścianie na podstawie montażowej; może pracować także jako urządzenie wolnostojące dzięki rozkładanej podpórce.
• Zalecana wysokość montażu: ok. 1,5 m nad podłogą.
• Nie montować we wnękach, na półkach, za zasłonami, ani nad/w pobliżu źródeł ciepła; unikać bezpośredniego nasłonecznienia i przeciągów.
• Korytko kablowe lub puszkę podłączeniową należy uszczelnić w miejscu montażu regulatora (przepływ powietrza może wpływać na pomiar).
• Odbiornik: najpierw wykonać połączenia elektryczne, następnie zamocować na ścianie; pokrywę zabezpieczyć śrubą zgodnie z lokalnymi przepisami.

Podsumowanie

Siemens RDH100RF/SET to praktyczny zestaw bezprzewodowego regulatora temperatury do instalacji grzewczych: nadajnik z dużym wyświetlaczem LCD i zasilaniem bateryjnym oraz odbiornik zasilany 230 V AC z wyjściem przekaźnikowym włącz/wyłącz. Możliwość wyboru regulacji 2-stawnej lub inteligentnej adaptacyjnej PID oraz ograniczenia minimalnej i maksymalnej wartości zadanej sprawiają, że zestaw łatwo dopasować do charakteru instalacji i oczekiwań użytkownika.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt RDH100RF/SET posiada oznaczenie CE i jest zgodny z dyrektywą RED 2014/53/UE.
• Urządzenie bezprzewodowe pracuje na częstotliwości 433,94 MHz. Maksymalna moc częstotliwości radiowej: 3,25 dBm.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami. Zużyte baterie oddawać do wyznaczonych punktów zbiórki.
• Odbiornik RCR100/433 jest urządzeniem zasilanym napięciem sieciowym 230 V AC. Montaż, podłączenie i uruchomienie należy wykonywać zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• W każdym przypadku wymagane jest zewnętrzne zabezpieczenie prądowe bezpiecznikiem lub wyłącznikiem nadprądowym maks. C 10 A.
• Przed wykonaniem połączeń elektrycznych należy zachować szczególną ostrożność. Nieprawidłowy montaż lub podłączenie może spowodować zagrożenie dla bezpieczeństwa oraz nieprawidłową pracę urządzenia.
• Odbiornik należy montować na ścianie po wykonaniu połączeń elektrycznych, a pokrywę zabezpieczyć śrubą zgodnie z lokalnymi przepisami.
• Nadajnik i odbiornik należy montować wyłącznie w miejscach zgodnych z zaleceniami producenta. Nie montować urządzeń na metalowych powierzchniach, w pobliżu przewodów i urządzeń elektrycznych, takich jak komputery, telewizory czy urządzenia mikrofalowe, ani w pobliżu dużych metalowych konstrukcji lub elementów zbrojonych metalową siatką.
• Odległość między nadajnikiem a odbiornikiem nie powinna przekraczać 20 m ani 2 pięter. Odbiornik RCR100/433 należy montować w odległości co najmniej 450 mm od kotła.
• Regulator należy montować na płaskiej ścianie, na zalecanej wysokości około 1,5 m nad podłogą. Nie montować we wnękach, na półkach, za zasłonami, nad lub w pobliżu źródeł ciepła, ani w miejscach narażonych na bezpośrednie promieniowanie słoneczne lub przeciągi.
• Należy uszczelnić korytko kablowe lub puszkę podłączeniową w miejscu zamontowania regulatora, ponieważ przepływ powietrza może wpływać na pomiar czujnika temperatury.
• Produkt przeznaczony jest do pracy w instalacjach grzewczych i do sterowania odpowiednimi urządzeniami wykonawczymi zgodnie z dokumentacją producenta. Funkcji regulacji „PID szybkie” nie należy stosować do kotłów olejowych ani siłowników elektromechanicznych.
• Nadajnik zasilany jest wyłącznie 2 bateriami alkalicznymi AA 1,5 V. Stosować tylko baterie alkaliczne typu AA zgodne z zaleceniami producenta.
• Baterie należy wymieniać wyłącznie na baterie tego samego typu i tego samego producenta, z zachowaniem prawidłowej polaryzacji (+/-). Używać wyłącznie nowych i nieuszkodzonych baterii. Nie mieszać baterii nowych ze zużytymi.
• Nie ładować baterii, nie otwierać ich, nie uszkadzać, nie dopuszczać do kontaktu z wodą i nie nagrzewać powyżej 85°C. Istnieje ryzyko wybuchu wskutek ognia lub zwarcia, nawet jeśli baterie są wyczerpane.
• W przypadku uszkodzenia baterii i wycieku elektrolitu należy używać odpowiednich rękawic ochronnych. W razie kontaktu elektrolitu z oczami należy natychmiast przepłukać je dużą ilością wody i skontaktować się z lekarzem.
• Baterie należy przechowywać, transportować i utylizować zgodnie z lokalnymi regulacjami oraz informacjami producenta baterii.
• Podczas ręcznego sterowania odbiornikiem przyciskiem OVERRIDE wyjście przekaźnikowe może zostać ręcznie załączone lub wyłączone niezależnie od regulatora. Funkcję tę stosować wyłącznie świadomie i zgodnie z przeznaczeniem urządzenia.
• Urządzenie przeznaczone jest do użytkowania w warunkach wewnętrznych. Nadajnik posiada stopień ochrony IP20. Należy przestrzegać dopuszczalnych warunków otoczenia określonych przez producenta.
