RDJ100 Regulator pomieszczeniowy, 3 [V] DC (baterie), 5..30 [°C], wyjście 2-stawne z algorytmem TPI, ogrzewanie, program dobowy i ręczne przełączanie trybu pracy, duży wyświetlacz

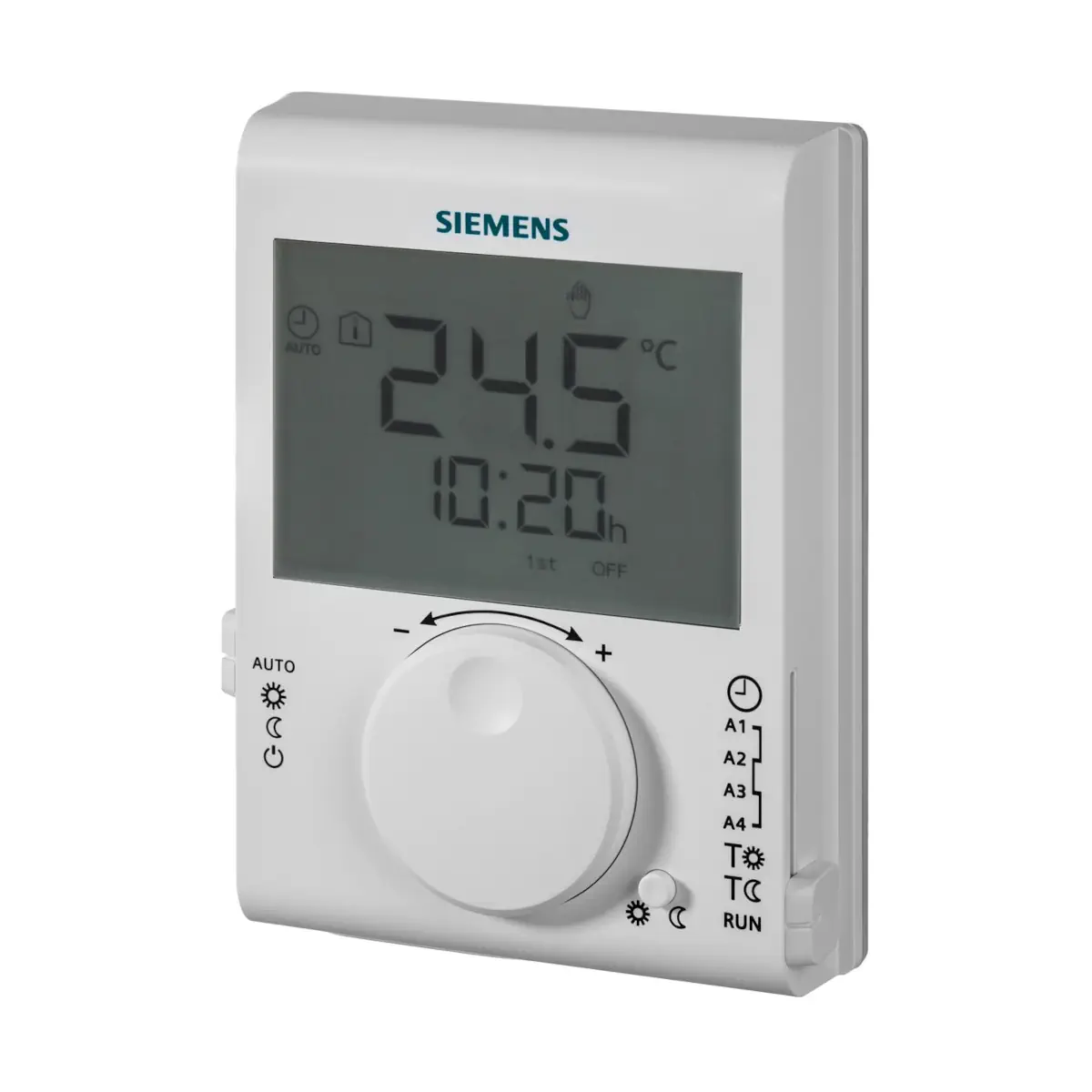

RDJ100 to pomieszczeniowy regulator temperatury Siemens do instalacji grzewczych, wyposażony w automatyczny dobowy program czasowy oraz duży wyświetlacz LCD. Regulator realizuje regulację 2-stawną lub inteligentną adaptacyjną PID (wyjście włącz/wyłącz), oferuje tryby Komfort, Ekonomiczny, Automatyczny i Ochrona przed zamarzaniem, a także umożliwia ustawienie ograniczeń minimalnej i maksymalnej wartości zadanej. Zasilanie zapewniają 2 baterie alkaliczne AA 1,5 V.

Najważniejsze cechy

• Producent: Siemens
• Model: RDJ100
• Typ: programowany pomieszczeniowy regulator temperatury do instalacji grzewczych
• Algorytm regulacji: 2-stawny lub inteligentny adaptacyjny PID (wyjście włącz/wyłącz do ogrzewania)
• Tryby pracy: Automatyczny, Komfort, Ekonomiczny, Ochrona przed zamarzaniem
• Program czasowy: automatyczny dobowy program (dwa przedziały: 1. załączenie/wyłączenie oraz 2. załączenie/wyłączenie)
• Przypomnienie serwisowe: funkcja okresowego przeglądu (komunikaty „SEr”, „SEr…DuE”)
• Ograniczenie nastaw: ograniczenie minimalnej i maksymalnej wartości zadanej (parametry P02/P03)
• Wyświetlacz: duży LCD, m.in. wskazanie temperatury, czasu oraz sygnalizacja zapotrzebowania na ciepło
• Zasilanie: 3 V DC (2 × bateria alkaliczna AA 1,5 V), trwałość baterii > 1 rok
• Czujnik: wbudowany termistor 10 kΩ ±1% przy 25°C
• Wyjście: styki przekaźnikowe (NO i NC) do sterowania urządzeniami grzewczymi
• Stopień ochrony obudowy: IP20
• Klasa bezpieczeństwa: II wg EN 60730-1
• Kolor frontu: biały RAL9003
• Waga (z opakowaniem): 350 g

Zastosowanie

RDJ100 przeznaczony jest do regulacji temperatury w pomieszczeniu w instalacjach grzewczych. Typowe zastosowania obejmują m.in. mieszkania, budynki mieszkalne, szkoły i biura.

Regulator może sterować m.in.:

• zaworami termicznymi lub strefowymi,
• kotłami,
• palnikami gazowymi lub olejowymi,
• pompami.

Funkcje i działanie

Regulacja 2-stawna lub PID (parametr P01)

RDJ100 realizuje regulację 2-stawną lub inteligentną adaptacyjną PID. Wybór zachowania regulacyjnego odbywa się parametrem P01 (nastawa fabryczna: PID wolne (4)).

• 2-stawny, 1 K (P01=0): praca w zakresie histerezy 1 K.
• 2-stawny, 0,5 K (P01=1): praca w zakresie histerezy 0,5 K.
• PID szybkie (P01=2): PID dla szybkich instalacji grzewczych (większa liczba załączeń).
• PID wolne (P01=4): PID dla wolnych instalacji grzewczych (dłuższe czasy załączenia i ograniczona liczba załączeń na godzinę).

• PID wolne: minimalny czas załączenia/wyłączenia 4 min, minimalny okres czasu 12 min.
• PID szybkie: minimalny czas załączenia/wyłączenia 2 min, minimalny okres czasu 6 min.
• Uwaga: regulacji „PID szybkie” nie stosować do kotłów olejowych ani siłowników elektromechanicznych.

Tryby pracy

• Automatyczny: praca zgodnie z wprowadzonym dobowym programem czasowym.
• Komfort: ciągła regulacja do ustawionej wartości zadanej Komfort.
• Ekonomiczny: ciągła regulacja do ustawionej wartości zadanej Ekonomicznej.
• Ochrona przed zamarzaniem: regulacja do stałej wartości zadanej 5°C.

Wartości zadane i rozdzielczość

• Zakres nastaw wartości zadanej (Komfort / Ekonomiczny): 5…30°C
• Nastawa fabryczna Komfort: 20°C
• Nastawa fabryczna Ekonomiczny: 10°C
• Ochrona przed zamarzaniem: 5°C (wartość stała)
• Rozdzielczość nastaw i wskazań: 0,5°C

Program dobowy i chwilowa zmiana nastawy

• W trybie Automatycznym regulator pracuje według dobowego programu z dwoma przedziałami czasowymi (1. załączenie/wyłączenie oraz 2. załączenie/wyłączenie).
• Regulator umożliwia tymczasową zmianę wartości zadanej do chwili następnego przełączenia wynikającego z programu.

Ograniczenie min./maks. temperatury (P02 / P03)

• P02 (maksymalny zakres temperatury): nastawa fabryczna 30°C, zakres P03…30°C
• P03 (minimalny zakres temperatury): nastawa fabryczna 5°C, zakres 5°C…P02
• Ograniczenia dotyczą wartości zadanych Komfort i Ekonomicznej.

Podtrzymanie danych i reset

• Po wyjęciu baterii wartości zadane i nastawy programu czasowego są podtrzymywane przez maks. 2 minuty.
• Ustawienia parametrów przechowywane są w pamięci nieulotnej.
• Ustawienia fabryczne można przywrócić przyciskiem RESET (z tyłu obudowy).

Przypomnienie o okresowym przeglądzie serwisowym

• Funkcja przypomnienia informuje użytkownika o konieczności przeprowadzenia przeglądu kotła.
• Gdy funkcja jest włączona, regulator wyświetla „SEr” oraz liczbę dni pozostałych do przeglądu (przypomnienie pojawia się maks. 50 dni przed terminem).
• Komunikat „SEr…DuE” oznacza, że termin przeglądu upłynął; zależnie od ustawienia regulator może tylko wyświetlać ostrzeżenie lub się wyłączyć (ochrona przed zamarzaniem).
• Funkcja przypomnienia może być włączana i resetowana tylko przez serwisanta.
• Jeśli przypomnienie jest wyłączone, na wyświetlaczu pojawia się „OFF”, a regulator można uruchomić ręcznie na 60 minut (praca w trybie Komfort niezależnie od wybranego trybu).

Wyjścia i podłączenie elektryczne

• Wyjścia przełączające: styki przekaźnikowe (Lx, L1, L2)
• Napięcie styków: maks. 250 V AC, min. 24 V AC
• Prąd styków: maks. 5 A (obciążenie rezystancyjne), 2 A (obciążenie indukcyjne)
• Przy 250 V AC: min. 8 mA
• Odporność izolacji: 3750 V AC (między stykami przekaźnika i cewką), 1000 V AC (między stykami przekaźnika)
• Zaciski: śrubowe (na podstawie montażowej)
• Przewody: drut 2 × 1,5 mm²; linka 1 × 2,5 mm² (min. 0,5 mm²)

Schemat działania styków

• Lx, Nx: faza, neutralny, 24…250 V AC
• Lx, L2: styk N.Z. (do zaworów N.O.)
• Lx, L1: styk N.O. (do zaworów N.Z.)

Wymagane zabezpieczenie zewnętrzne

• Regulator nie posiada wewnętrznego bezpiecznika.
• Linia 230 V AC musi być wyposażona w zewnętrzny wyłącznik nadprądowy o prądzie znamionowym nie większym niż 10 A (maks. C 10 A).

Zasilanie i czujnik

• Zasilanie: 3 V DC (2 × bateria alkaliczna AA 1,5 V)
• Trwałość baterii: > 1 rok (tylko baterie alkaliczne AA)
• Sygnalizacja: ikona baterii informuje o konieczności wymiany
• Czujnik temperatury: wbudowany termistor 10 kΩ ±1% przy 25°C

Warunki pracy i wykonanie

• Temperatura pracy: 0…+40°C
• Wilgotność pracy: < 90% r.h.
• Stopień ochrony: IP20
• Materiał obudowy: ABS (osłona LCD: PC)
• Kolor frontu: biały RAL9003

Montaż

• Montaż: na ścianie (zalecana wysokość: 1,5 m nad podłogą)
• Nie montować we wnękach, na półkach, za zasłonami, nad lub w pobliżu źródeł ciepła.
• Unikać miejsc narażonych na bezpośrednie promieniowanie słoneczne lub przeciągi.
• Korytko kablowe lub puszkę podłączeniową należy uszczelnić, aby przepływ powietrza nie wpływał na pomiar temperatury.
• Jeśli w pomieszczeniu referencyjnym są termostatyczne zawory grzejnikowe, należy je ustawić w położeniu całkowitego otwarcia.

Wymiary i waga

• Wymiary (wys. × szer.): 120 × 90 mm
• Głębokość: 23,9 mm / 26,9 mm
• Waga (z opakowaniem): 350 g

Podsumowanie

Siemens RDJ100 to praktyczny, bateryjny regulator pokojowy do ogrzewania, który łączy duży, czytelny wyświetlacz z dobowym programem czasowym oraz wyborem regulacji 2-stawnej lub adaptacyjnej PID. Dzięki trybom Komfort/Ekonomiczny, stałej ochronie przeciwzamarzaniowej 5°C, ograniczeniom min./maks. nastawy oraz wyjściu przekaźnikowemu (NO/NC) sprawdzi się jako uniwersalny sterownik temperatury w instalacjach grzewczych.
