RTN51 Głowica termostatyczna, wersja standardowa, zakres nastaw 8..28 °C, ochrona przed zamarzaniem, możliwość ograniczenia zakresu nastaw, kolor biały matowy

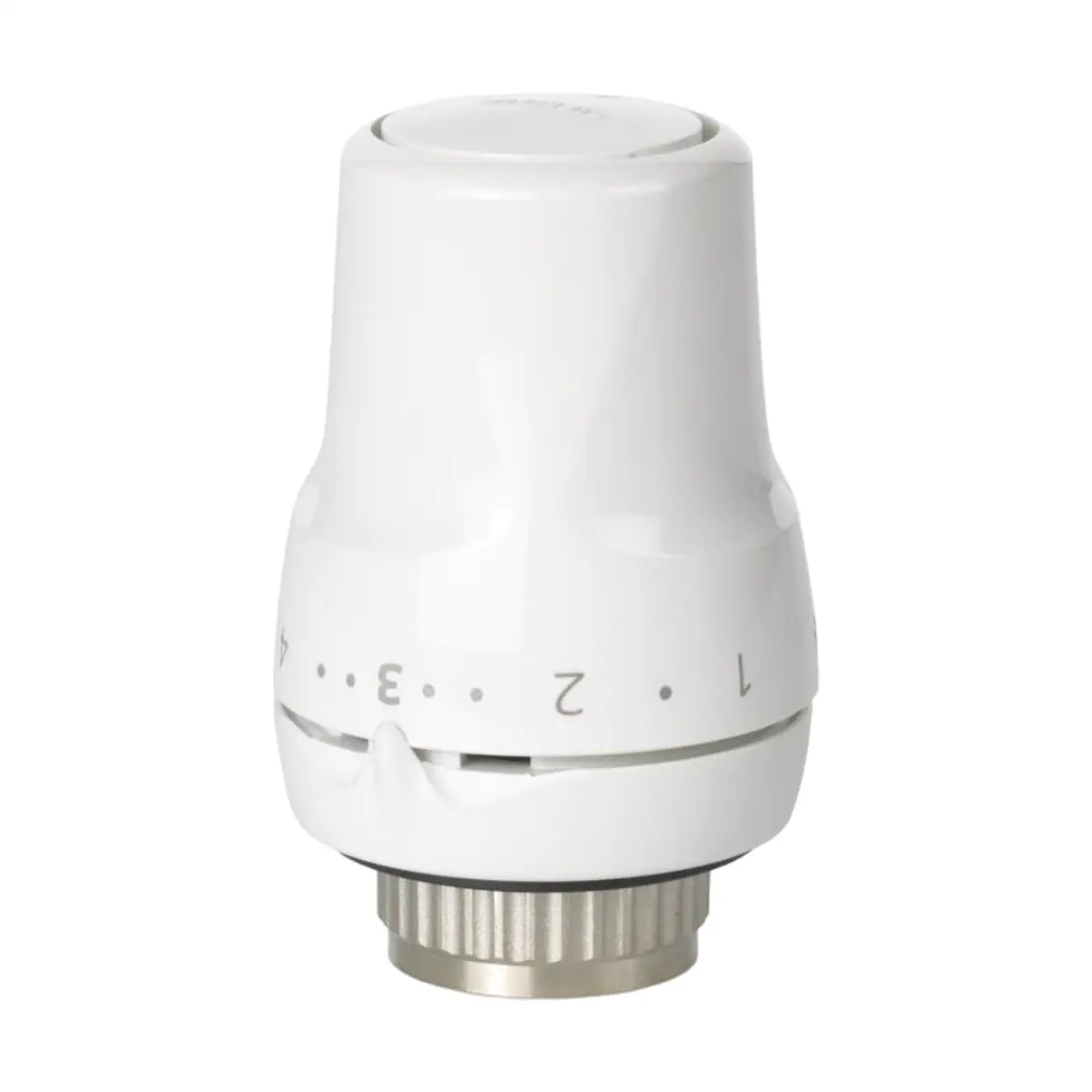

RTN51 to samoczynna głowica termostatyczna Siemens ACVATIX™, przeznaczona do zaworów grzejnikowych. Dzięki czujnikowi wypełnionemu cieczą szybko reaguje na zmiany temperatury w pomieszczeniu i reguluje przepływ czynnika przez grzejnik bez dodatkowego zasilania. Głowica montowana jest bezpośrednio na zaworze za pomocą nakrętki łączącej M30 x 1,5, bez użycia narzędzi. Wersja RTN51 ma obudowę w kolorze RAL 9016 (mat).

Najważniejsze cechy

• Producent: Siemens
• Model: RTN51
• Typ: głowica termostatyczna do zaworów grzejnikowych
• Działanie: samoczynne, bez dodatkowego zasilania
• Element pomiarowy: wysokiej jakości czujnik wypełniony cieczą (szybka reakcja)
• Montaż: bezpośrednio na zaworze, bez narzędzi
• Praca: trwała konstrukcja, bezobsługowa, bezgłośna
• Opcja: zabezpieczenie przed demontażem (osłona ATN2)

Zastosowanie i kompatybilność

Głowica RTN51 jest przeznaczona do współpracy z zaworami grzejnikowymi:

• Siemens VDN.., VEN.., VUN..
• Siemens Mini-Kombi VPD.. i VPE..

Może być również stosowana (bez adaptera) z zaworami grzejnikowymi innych producentów, m.in.:

• Heimeier
• Cazzaniga
• Oventrop M30 x 1,5 (od 2001)
• Honeywell-Braukmann
• MNG
• Junkers
• Beulco (nowe)

Pasuje także do zaworów grzejnikowych z przyłączem M30 x 1,5, o nominalnym wymiarze zamknięcia 11,6 ±0,3 mm i nominalnym skoku 1,5 mm (bez adaptera). Dzięki odpowiednim adapterom AV.. może współpracować z zaworami innych producentów.

Budowa i działanie

Czujnik wypełniony cieczą reaguje na odchyłki temperatury w pomieszczeniu od wartości zadanej. Gdy temperatura rośnie, ciecz w kapsule rozszerza się i naciska na mechanizm oraz trzpień, co powoduje zamykanie zaworu i ograniczenie ilości ciepła oddawanego przez grzejnik. Gdy temperatura spada, ciecz kurczy się, a trzpień otwiera zawór, zwiększając przepływ czynnika grzewczego. Regulacja odbywa się w sposób ciągły, co ułatwia utrzymanie stabilnej temperatury w pomieszczeniu.

Nastawa temperatury (skala)

Pokrętło głowicy RTN51 ma skalę 0, * oraz 1…5, odpowiadającą następującym wartościom zadanym:

• 0: zamknięcie zaworu
• *: ochrona przed zamarzaniem 8°C
• 1: 12°C
• 2: 16°C
• 3: 20°C
• 4: 24°C
• 5: 28°C

Przy obracaniu z położenia ochrony przed zamarzaniem (*) w kierunku 0 słychać charakterystyczny odgłos sygnalizujący wyłączenie ochrony przed zamarzaniem.

Ograniczenie zakresu nastaw

Do ograniczenia zakresu nastaw wartości zadanej służą dwa ograniczniki (minimum i maksimum), które umożliwiają łatwe ustawienie dopuszczalnego zakresu regulacji.

Montaż – najważniejsze wskazówki

• Podczas montażu zwrócić uwagę na właściwe usytuowanie głowicy względem zaworu (pod kątem prostym).
• Do montażu ustawić głowicę na nastawę 5 (w tym położeniu trzpień jest całkowicie wsunięty).
• Nakrętkę łączącą należy dokręcić do końca.
• Element pomiarowy powinien mierzyć temperaturę powietrza cyrkulującego w pomieszczeniu.
• Głowicy nie można zabudowywać ani zasłaniać (np. meblami czy zasłonami).
• Unikać montażu w miejscu narażonym na promieniowanie słoneczne oraz przeciągi.
• Nie montować głowicy w pozycji pionowej, aby pomiar temperatury nie był zakłócany przez powietrze unoszące się znad rozgrzanej rury zasilającej.

Dane techniczne

• Zgodność: EN 215-1
• Zasada działania: rozszerzalność cieczy
• Zakres nastaw wartości zadanej: 8…28°C
• Skala nastaw: 0, *, 1…5
• Ochrona przed zamarzaniem: tak
• Ograniczenie zakresu nastaw: ograniczniki (minimum i maksimum)
• Dopuszczalna temperatura czynnika: 120°C
• Dopuszczalna temperatura czujnika: 40°C
• Dopuszczalne ciśnienie zamykające: 60 kPa (0,6 bar)
• Wpływ temperatury wody: ≤ 1,5 K
• Wpływ spadku ciśnienia: ≤ 1 K
• Histereza: ≤ 1 K
• Zakres proporcjonalności: 2 K
• Montaż na zaworze: nakrętka łącząca M30 x 1,5
• Waga: 0,157 kg
• Kolor obudowy: RAL 9016, mat

Materiały

• Nakrętka łącząca: mosiądz, niklowany
• Trzpień: PBT, 30% szkła
• Pokrętło: ABS

Warunki otoczenia

• Praca: +1…+50°C, 5…85% r.h.
• Transport: –25…+70°C, < 95% r.h.
• Składowanie: –5…+50°C, 5…95% r.h.

Wymiary (wybrane)

• L1 / L2 przy położeniu *: 84,9 mm / 11,5 mm
• L1 / L2 przy położeniu 3: 87,6 mm / 14,2 mm
• L1 / L2 przy położeniu 5: 89,5 mm / 16,1 mm

Podsumowanie

Siemens RTN51 to klasyczna, bezobsługowa głowica termostatyczna do instalacji grzejnikowych, działająca samoczynnie dzięki czujnikowi wypełnionemu cieczą. Zapewnia płynną regulację temperatury w zakresie 8…28°C, oferuje funkcję ochrony przed zamarzaniem oraz szybki montaż na zaworze przez M30 x 1,5 bez narzędzi. To trwałe i ciche rozwiązanie do precyzyjnej kontroli temperatury w pomieszczeniu.
