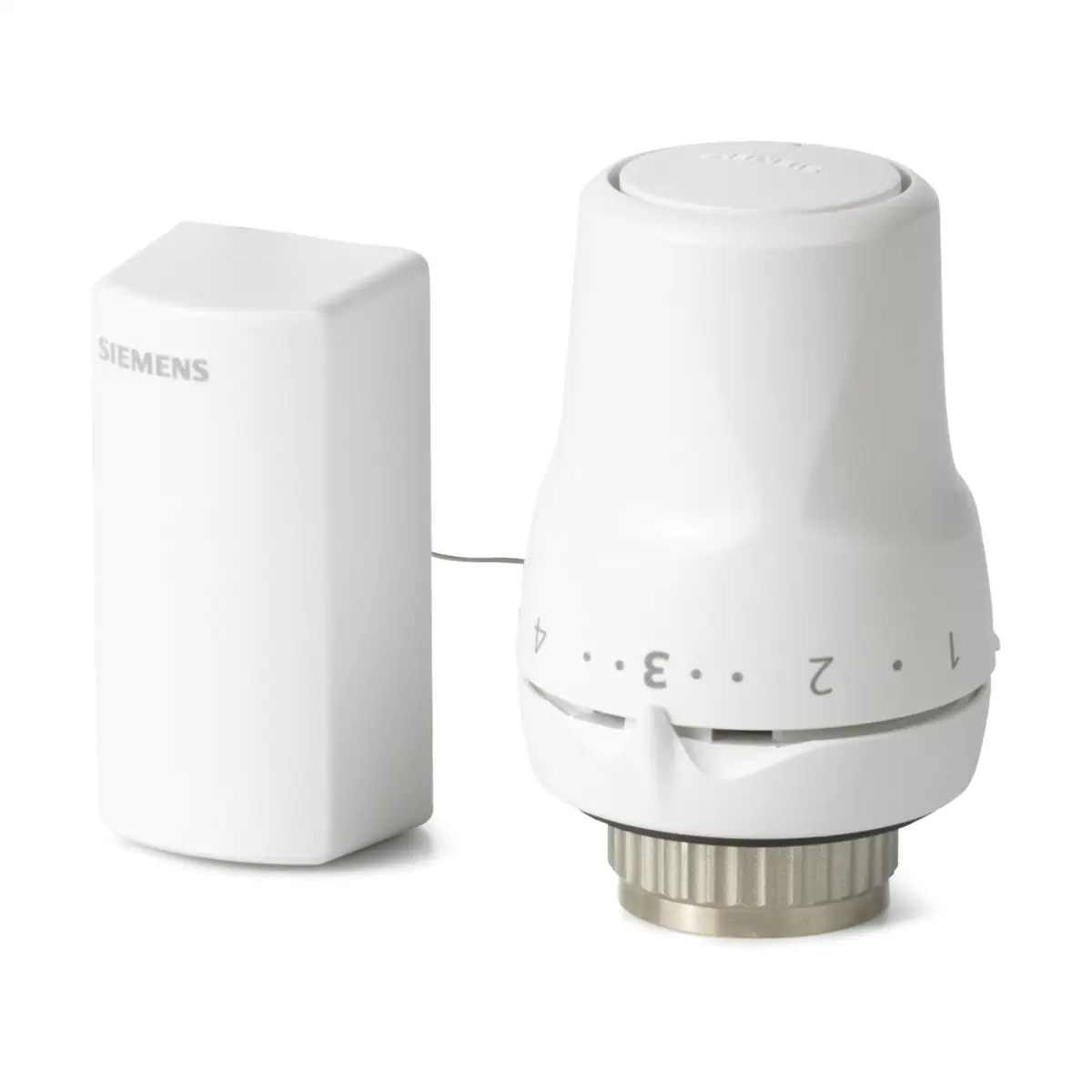

RTN71 Głowica termostatyczna, wersja z czujnikiem wyniesionym

RTN71 to głowica termostatyczna Siemens ACVATIX™ do zaworów grzejnikowych, przeznaczona do aplikacji, w których nie można zastosować wersji standardowej z wbudowanym czujnikiem. Wersja RTN71 posiada zdalny czujnik temperatury połączony z głowicą kapilarą 2 m (stal nierdzewna 18/8), dzięki czemu element pomiarowy można umieścić w miejscu reprezentatywnym dla temperatury w pomieszczeniu. Głowica działa samoczynnie (bez dodatkowego zasilania), wykorzystując czujnik wypełniony cieczą szybko reagujący na zmiany temperatury.

Najważniejsze cechy

• Producent: Siemens
• Model: RTN71
• Typ: głowica termostatyczna do zaworów grzejnikowych (samoczynna, bez zasilania)
• Zasada działania: rozszerzalność cieczy
• Element pomiarowy: zdalny czujnik temperatury
• Kapilara: 2 m (stal nierdzewna 18/8)
• Zakres nastaw temperatury: 8…28 °C
• Skala nastaw: 0, *, 1…5
• Ochrona przed zamarzaniem: tak (pozycja * – ok. 8 °C)
• Ograniczenie zakresu nastaw: ograniczniki (minimum i maksimum)
• Montaż na zaworze: nakrętka łącząca M30 x 1,5 (bez narzędzi)
• Trwała konstrukcja: bezobsługowa, bezgłośna praca
• Zabezpieczenie przed demontażem: opcjonalne (osłona ATN2)
• Kolor obudowy (głowica): RAL 9016, mat.
• Waga: 0,202 kg
• Zgodność: EN 215-1

Zastosowanie i kompatybilność

Głowica RTN71 jest przeznaczona do regulacji temperatury w pomieszczeniach poprzez ciągłe sterowanie otwarciem zaworu grzejnikowego. Może współpracować z:

• zaworami grzejnikowymi Siemens typu VDN.., VEN.. i VUN..,
• zaworami grzejnikowymi Siemens Mini-Kombi typu VPD.. i VPE..,
• zaworami grzejnikowymi innych producentów z przyłączem M30 x 1,5 (bez adaptera), przy spełnieniu wymagań: nominalny wymiar zamknięcia 11,6 ±0,3 mm oraz skok nominalny 1,5 mm,
• zaworami innych producentów z użyciem odpowiednich adapterów AV...

Jak działa RTN71

Zdalny czujnik wypełniony cieczą reaguje na odchyłki temperatury w pomieszczeniu od wartości zadanej. Przy wzroście temperatury ciecz rozszerza się, co powoduje przesuw trzpienia i przymykanie zaworu (mniej ciepła z grzejnika). Gdy temperatura spada, ciecz kurczy się, trzpień cofa i zawór zostaje otwarty (więcej ciepła z grzejnika). Taka konstrukcja umożliwia płynną regulację przepływu czynnika grzewczego i utrzymanie stabilnej temperatury zgodnie z nastawą.

Nastawa temperatury (skala na pokrętle)

• 0: zamknięcie zaworu
• *: ochrona przed zamarzaniem ok. 8 °C
• 1: ok. 12 °C
• 2: ok. 16 °C
• 3: ok. 20 °C
• 4: ok. 24 °C
• 5: ok. 28 °C

Przy obracaniu z położenia ochrony przed zamarzaniem (*) w kierunku 0 słychać charakterystyczny odgłos sygnalizujący wyłączenie ochrony przed zamarzaniem.

Montaż i wskazówki instalacyjne

• Głowica RTN71 (część sterująca zaworem) może być montowana w dowolnej pozycji.
• Zdalny czujnik temperatury nie może być zasłonięty, nie powinien być narażony na promieniowanie słoneczne ani znajdować się w przeciągu.
• W przypadku nieznanych warunków zabudowy (szczególnie w nowych budynkach) zaleca się stosowanie wersji ze zdalnym czujnikiem.
• Dla komfortu zalecane umiejscowienie czujnika: wysokość 1,2…1,5 m; odległości orientacyjne: 0,5…1 m (zgodnie z zaleceniami z dokumentacji).
• Jeśli czujnik montowany jest na słabo izolowanej ścianie frontowej, pomiędzy czujnikiem i ścianą należy zastosować termiczną warstwę izolacyjną.

Dane techniczne (RTN71)

• Zgodność: EN 215-1
• Zasada działania: rozszerzalność cieczy
• Zakres nastaw: 8…28 °C
• Skala nastaw: 0, *, 1…5
• Zakres proporcjonalności: 2 K
• Histereza: ≤ 1 K
• Wpływ spadku ciśnienia: ≤ 1 K
• Wpływ temperatury wody: ≤ 0,75 K
• Dopuszczalna temperatura czynnika: 120 °C
• Dopuszczalna temperatura czujnika: 40 °C
• Dopuszczalne ciśnienie zamykające: 60 kPa (0,6 bar)
• Montaż na zaworze: nakrętka łącząca M30 x 1,5
• Waga: 0,202 kg
• Kolor obudowy (głowica): RAL 9016, mat.
• Warunki pracy (EN 60721-3-3): klasa 3K3; +1…+50 °C; wilgotność 5…85% r.h.
• Transport (EN 60721-3-2): klasa 2K3; –25…+70 °C; wilgotność < 95% r.h.
• Składowanie (EN 60721-3-1): klasa 1K3; –5…+50 °C; wilgotność 5…95% r.h.

Materiały

• Nakrętka łącząca: mosiądz, niklowany
• Trzpień: PBT, 30% szkła
• Pokrętło: ABS

Podsumowanie

Siemens RTN71 to bezobsługowa, samoczynna głowica termostatyczna ze zdalnym czujnikiem i kapilarą 2 m, zaprojektowana do precyzyjnej regulacji temperatury w pomieszczeniach, szczególnie tam, gdzie standardowa głowica nie może poprawnie mierzyć temperatury. Szybko reagujący czujnik cieczowy, skala nastaw 0, * , 1…5 oraz montaż M30 x 1,5 bez narzędzi czynią ją praktycznym rozwiązaniem do instalacji grzejnikowych.
