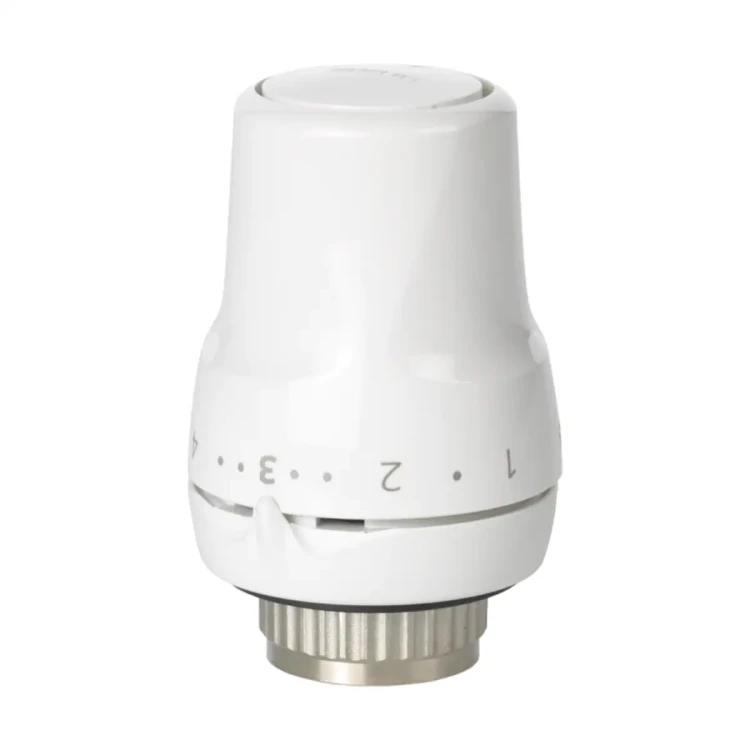

RTN51G Głowica termostatyczna, wersja standardowa, zakres nastaw 8..28 °C, ochrona przed zamarzaniem, możliwość ograniczenia zakresu nastaw, kolor biały błyszczący

RTN51G to głowica termostatyczna Siemens (ACVATIX™) do zaworów grzejnikowych, przeznaczona do samoczynnej regulacji temperatury w pomieszczeniu bez dodatkowego zasilania. Wersja RTN51G wyróżnia się obudową w kolorze RAL 9016 (biały), błyszczący oraz wbudowanym czujnikiem wypełnionym cieczą, który szybko reaguje na zmiany temperatury i płynnie steruje otwarciem zaworu.

Najważniejsze cechy

• Producent: Siemens
• Model: RTN51G
• Typ: głowica termostatyczna do zaworów grzejnikowych
• Zasada działania: rozszerzalność cieczy (samoczynne działanie, bez zasilania)
• Zakres nastaw temperatury: 8…28 °C
• Skala nastaw: 0, *, 1…5
• Ochrona przed zamarzaniem: tak (pozycja *)
• Montaż: bezpośrednio na zaworze, nakrętka łącząca M30 x 1,5, bez narzędzi
• Praca: trwała konstrukcja, bezobsługowa i bezgłośna
• Kolor obudowy: RAL 9016, błyszczący
• Zgodność: EN 215-1
• Zabezpieczenie przed demontażem: opcjonalne (ATN2)

Zastosowanie i kompatybilność

Głowica RTN51G jest przeznaczona do współpracy z zaworami grzejnikowymi Siemens:

• VDN.., VEN.., VUN..
• Mini-Kombi: VPD.., VPE..

Może być również stosowana (bez adaptera) z zaworami grzejnikowymi innych producentów z przyłączem M30 x 1,5, o nominalnym wymiarze zamknięcia 11,6 ±0,3 mm i skoku nominalnym 1,5 mm, m.in.: Heimeier, Cazzaniga, Oventrop M30 x 1,5 (od 2001), Honeywell-Braukmann, MNG, Junkers oraz Beulco nowe.

Dzięki odpowiednim adapterom AV.. głowica może współpracować także z zaworami innych producentów:

• AV52 – Comap
• AV53 – Danfoss RA-N (RA2000)
• AV54 – Danfoss RAVL
• AV55 – Danfoss RAV
• AV56 – Giacomini
• AV57 – Herz
• AV58 – Oventrop < 2002
• AV59 – Vaillant
• AV60 – TA < 2002
• AV61 – MMA Markaryd

Budowa i działanie

Czujnik wypełniony cieczą reaguje na odchyłki temperatury w pomieszczeniu od wartości zadanej. Gdy temperatura rośnie, ciecz rozszerza się i poprzez mieszek oraz trzpień przymyka zawór, ograniczając dopływ czynnika grzewczego do grzejnika. Przy spadku temperatury ciecz kurczy się, a trzpień otwiera zawór, zwiększając moc grzewczą. Taka konstrukcja umożliwia ciągłe sterowanie zaworem i stabilne utrzymanie temperatury w pomieszczeniu.

Nastawy temperatury (skala pokrętła)

• 0: zamknięcie zaworu
• *: ochrona przed zamarzaniem 8 °C
• 1: 12 °C
• 2: 16 °C
• 3: 20 °C
• 4: 24 °C
• 5: 28 °C

Przy obracaniu głowicy z położenia ochrony przed zamarzaniem (*) w kierunku 0 słychać charakterystyczny odgłos, sygnalizujący wyłączenie ochrony przed zamarzaniem.

Ograniczenie zakresu nastaw (min./max.)

Głowica RTN51G umożliwia ograniczenie zakresu nastaw wartości zadanej za pomocą dwóch łatwo nastawianych ograniczników (minimum i maksimum).

Montaż i wskazówki instalacyjne

• Montaż bez narzędzi: bezpośrednio na zaworze poprzez nakrętkę łączącą M30 x 1,5.
• Podczas montażu głowicę należy ustawić na nastawę 5 (w tej pozycji trzpień jest całkowicie wsunięty), a następnie dokręcić nakrętkę łączącą do końca.
• Głowicę należy ustawić prostopadle względem zaworu.
• Nie wolno zabudowywać ani zasłaniać głowicy (np. meblami lub zasłonami).
• Głowica nie może być narażona na promieniowanie słoneczne ani przeciągi.
• Nie montować w pozycji pionowej, aby pomiar temperatury nie był zakłócany przez powietrze unoszące się znad rozgrzanej rury zasilającej.

Dane techniczne

• Zgodność: EN 215-1
• Zasada działania: rozszerzalność cieczy
• Zakres nastaw wartości zadanej: 8…28 °C
• Skala nastaw: 0, *, 1…5
• Dopuszczalna temperatura czynnika: 120 °C
• Dopuszczalna temperatura czujnika: 40 °C
• Dopuszczalne ciśnienie zamykające: 60 kPa (0,6 bar)
• Wpływ temperatury wody: ≤ 1,5 K
• Wpływ spadku ciśnienia: ≤ 1 K
• Histereza: ≤ 1 K
• Zakres proporcjonalności: 2 K
• Montaż na zaworze: nakrętka łącząca M30 x 1,5
• Waga: 0,157 kg
• Materiały: nakrętka łącząca – mosiądz niklowany; trzpień – PBT (30% szkła); pokrętło – ABS
• Warunki otoczenia (praca): +1…+50 °C; 5…85% r.h.
• Warunki otoczenia (transport): –25…+70 °C; < 95% r.h.
• Warunki otoczenia (składowanie): –5…+50 °C; 5…95% r.h.

Wyposażenie dodatkowe

• ATN2 – osłona zabezpieczająca przed demontażem głowicy (opcjonalnie)

Podsumowanie

Siemens RTN51G to bezobsługowa, bezgłośna głowica termostatyczna z wbudowanym czujnikiem cieczowym, przeznaczona do precyzyjnej regulacji temperatury w pomieszczeniach poprzez zawory grzejnikowe. Błyszcząca obudowa RAL 9016, szybka reakcja na zmiany temperatury, skala nastaw 0, *, 1…5 (8…28 °C) oraz montaż na M30 x 1,5 bez narzędzi sprawiają, że jest to praktyczne rozwiązanie do instalacji grzejnikowych.
