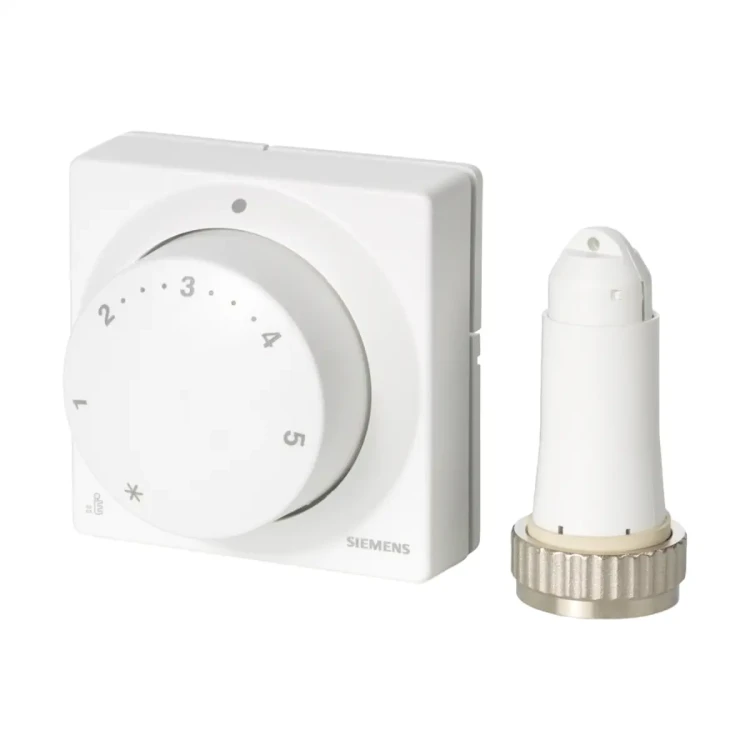

RTN81 Głowica termostatyczna, wersja z nastawnikiem zdalnym

RTN81 to samoczynna głowica termostatyczna Siemens ACVATIX™ do zaworów grzejnikowych, wykonana zgodnie z EN 215-1. Wersja RTN81 posiada zdalny czujnik temperatury oraz zdalny zadajnik (pokrętło nastawy), co ułatwia precyzyjną regulację temperatury w pomieszczeniu w sytuacjach, gdy zawór jest zamontowany w miejscu trudno dostępnym. Układ pomiarowy oparty jest o czujnik wypełniony cieczą, a połączenie realizowane jest przez kapilarę 2 m ze stali nierdzewnej 18/8. Głowica działa bez dodatkowego zasilania.

Najważniejsze cechy

• Producent: Siemens
• Model: RTN81
• Typ: głowica termostatyczna do zaworów grzejnikowych
• Zgodność: EN 215-1
• Zasada działania: rozszerzalność cieczy (czujnik wypełniony cieczą)
• Zasilanie: brak (samoczynne działanie)
• Wersja: ze zdalnym czujnikiem i zdalnym zadajnikiem
• Kapilara: 2 m, stal nierdzewna 18/8
• Montaż na zaworze: nakrętka łącząca M30 x 1,5
• Kolor obudowy (głowica / czujnik / zadajnik): RAL 9016, mat.
• Praca: trwała konstrukcja, bezobsługowa, bezgłośna
• Zabezpieczenie przed demontażem: opcjonalne (osłona ATN2)

Zastosowanie

RTN81 przeznaczona jest do regulacji temperatury w pomieszczeniach poprzez płynną regulację przepływu czynnika grzewczego przez grzejnik. Szczególnie polecana do aplikacji, w których zawór znajduje się w miejscu niedostępnym lub trudno dostępnym.

• Siemens: zawory grzejnikowe VDN.., VEN.., VUN..
• Siemens Mini-Kombi: VPD.., VPE..
• Bez adaptera: zawory grzejnikowe z przyłączem M30 x 1,5, nominalnym wymiarem zamknięcia 11,6 ±0,3 mm i skokiem nominalnym 1,5 mm
• Bez adaptera (M30 x 1,5): Heimeier, Cazzaniga, Oventrop M30 x 1,5 (od 2001), Honeywell-Braukmann, MNG, Junkers, Beulco nowe
• Z adapterami AV..: możliwość zastosowania z zaworami innych producentów

Budowa i działanie

Czujnik wypełniony cieczą reaguje na odchyłki temperatury w pomieszczeniu od wartości zadanej. Gdy temperatura rośnie, ciecz rozszerza się, co powoduje przymykanie zaworu i zmniejszenie ilości ciepła oddawanego przez grzejnik. Gdy temperatura spada, ciecz kurczy się, a zawór otwiera się, zwiększając przepływ i moc grzewczą. Konstrukcja umożliwia ciągłe sterowanie zaworem, co sprzyja stabilnemu utrzymaniu nastawy.

Nastawa temperatury

Zakres nastaw wartości zadanej: 8…28°C. Skala nastaw dla RTN81: *, 1…5.

• * (ochrona przed zamarzaniem): 8°C
• 1: 12°C
• 2: 16°C
• 3: 20°C
• 4: 24°C
• 5: 28°C

Zakres nastaw można ograniczyć za pomocą ograniczników (minimum i maksimum).

Wskazówki montażowe (RTN81)

• Do zastosowań z utrudnionym dostępem do zaworu: część sterująca zaworem może być montowana w dowolnej pozycji.
• Zdalny czujnik / miejsce pomiaru: nie może być zasłonięty, narażony na promieniowanie słoneczne ani znajdować się w przeciągu.
• Zalecane umiejscowienie elementu pomiarowego (dla komfortu): wysokość ok. 1,2…1,5 m.
• Instrukcja montażu dostarczana jest w opakowaniu (74 319 0466 0).

Dane techniczne

• Zgodność: EN 215-1
• Zasada działania: rozszerzalność cieczy
• Zdalny czujnik: tak
• Zdalny zadajnik: tak
• Kapilara: 2 m (stal nierdzewna 18/8)
• Zakres nastaw: 8…28°C
• Skala nastaw: *, 1…5
• Ochrona przed zamarzaniem: tak
• Ograniczenie zakresu nastaw: ograniczniki (minimum i maksimum)
• Dopuszczalna temperatura czynnika: 120°C
• Dopuszczalna temperatura czujnika: 40°C
• Dopuszczalne ciśnienie zamykające: 60 kPa (0,6 bar)
• Wpływ temperatury wody: ≤ 0,75 K
• Wpływ spadku ciśnienia: ≤ 1 K
• Histereza: ≤ 1 K
• Zakres proporcjonalności: 2 K
• Montaż na zaworze: nakrętka łącząca M30 x 1,5
• Waga: 0,227 kg
• Materiały: nakrętka łącząca – mosiądz niklowany; trzpień – PBT (30% szkła); pokrętło – ABS
• Warunki otoczenia (praca): +1…+50°C, 5…85% r.h.
• Warunki otoczenia (transport): –25…+70°C, < 95% r.h.
• Warunki otoczenia (składowanie): –5…+50°C, 5…95% r.h.

Wyposażenie dodatkowe

• ATN2: osłona zabezpieczająca przed demontażem głowicy
• Adaptery AV..: do wybranych zaworów innych producentów (np. AV52, AV53, AV54, AV55, AV56, AV57, AV58, AV59, AV60, AV61)

Podsumowanie

Siemens RTN81 to bezobsługowa, samoczynna głowica termostatyczna z zdalnym czujnikiem i zdalnym zadajnikiem, przeznaczona do instalacji grzejnikowych z przyłączem M30 x 1,5. Dzięki kapilarze 2 m oraz płynnej regulacji zaworu pozwala wygodnie ustawić temperaturę w pomieszczeniu, nawet gdy sam zawór jest zamontowany w miejscu trudno dostępnym.
