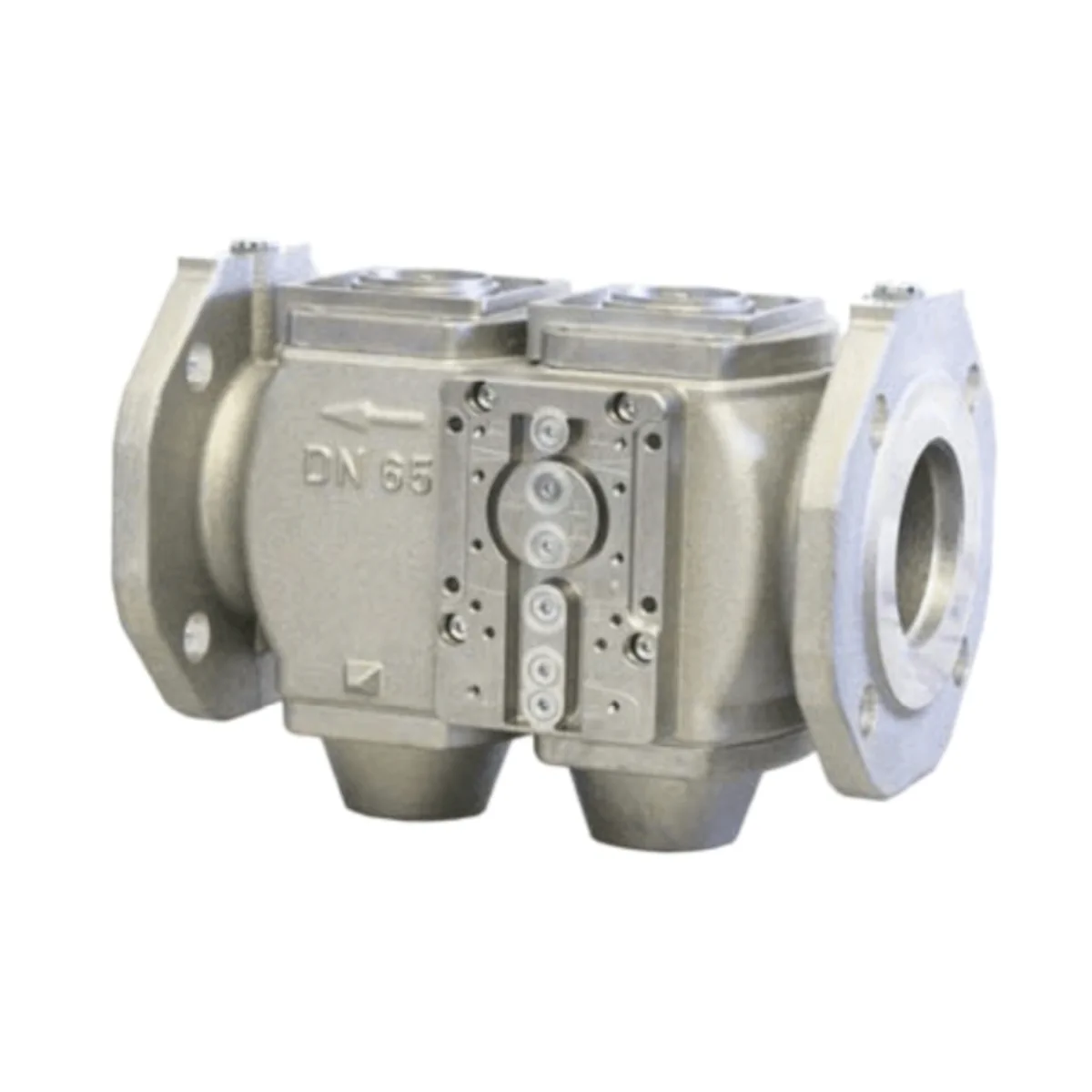

VRD40.065 Podwójny zawór do biogazu i gazów recyklingowych z kołnierzami przyłączeniowymi, DN65 (2½″), 70kPa, aluminium

VRD40.065 to podwójny zawór gazowy (seria VRD4) firmy Siemens, przeznaczony do pracy z lekko agresywnymi biogazami i gazami recyklingowymi oraz powietrzem (gazy wg G262) w instalacjach przemysłowych. Jest to zawór 2-drogowy, z przyłączami kołnierzowymi (PN16, wg ISO 7005-2), w wykonaniu normalnie zamkniętym. Aby zawór spełniał funkcję bezpieczeństwa zgodnie z EN 161, musi być wyposażony w 2 siłowniki SKPx5 (dostarczane oddzielnie) – w takiej konfiguracji układ otwiera wolno i zamyka szybko.

Najważniejsze cechy

• Producent: Siemens
• Model: VRD40.065
• Nr artykułu: BPZ:VRD40.065
• Typ: podwójny zawór gazowy, 2-port, normalnie zamknięty
• Wielkość nominalna: DN65
• Przyłącza: kołnierzowe PN16 (ISO 7005-2)
• Klasa zaworu (z SKPx5): A (wg EN 161; nie dotyczy zastosowań z SAX31)
• Grupa (EN 161): 2
• Media: biogazy i gazy recyklingowe (G262) oraz powietrze
• Ograniczenia mediów: do 1 vol.% H2S (suchy gaz) i do 1 vol.% NH3 (suchy gaz); kondensacja w zaworze niedopuszczalna
• Temperatura medium: 0…60°C
• Wbudowany filtr (strainer): stal nierdzewna, oczko 0,9 mm
• Punkty pomiaru ciśnienia: 3 (Rp¼; po stronie wlotu i wylotu)
• Odgałęzienie gazu pilotowego: 1 (G¾; po stronie wlotu)
• Wyposażenie boczne: elementy AGA40.4x (przyłącze gazu pilotowego / przyłącze presostatu) są w komplecie i fabrycznie zamontowane

Zastosowanie

VRD40.065 jest przeznaczony do specjalnych zastosowań/procedur w instalacjach przemysłowych. Funkcjonalnie odpowiada zaworom gazowym Siemens zgodnym z EN 161 i może pełnić rolę:

• zaworu odcinającego (w połączeniu z SKP15),
• zaworu regulacyjnego z funkcją odcięcia (w połączeniu z SKP25, SKP55 lub SKP75).

W przypadku zastosowania siłowników SKPx5 z funkcją regulacji ciśnienia (SKP25, SKP55, SKP75) wymagana jest weryfikacja/akceptacja Siemens pod kątem przydatności do konkretnego gazu recyklingowego.

Funkcje i działanie

Praca z siłownikami SKPx5

• Zawór jest zamknięty, gdy nie jest wysterowany, a otwiera się, gdy otwiera siłownik SKPx5.
• W konfiguracji z siłownikami: otwieranie wolne, zamykanie szybkie.
• Zawór musi być wyposażony w 2 siłowniki.
• Zalecane jest zastosowanie wersji SKPx5.xx1xx do sygnalizacji położenia ZAMKNIĘTE (styk domknięcia).

Odporność na zanieczyszczenia

• W strefie wlotu zastosowano wbudowany filtr ze stali nierdzewnej (oczko 0,9 mm), który chroni gniazdo i grzybek zaworu oraz elementy instalacji za zaworem przed zanieczyszczeniami.
• Nie należy dopuszczać do przedostawania się zanieczyszczeń/cząstek do wnętrza zaworu, ponieważ może to pogorszyć funkcję bezpiecznego odcięcia.

Ciśnienia dopuszczalne (VRD40.065)

• Ciśnienie statyczne (dopuszczalne ciśnienie na wlocie przy zamkniętym VRD4): 150 kPa
• Ciśnienie dynamiczne (dopuszczalne ciśnienie robocze): 70 kPa
• Dopuszczalne ciśnienie gazu przeciwnie do kierunku przepływu: 30 kPa
• Objętość przestrzeni między V1/V2: 1,3 l

Dane przepływowe

• Przepływ powietrza: 160 m³/h przy Δp = 1 kPa
• Wymagany przepływ: zgodnie z charakterystyką (wykres przepływu dla w pełni otwartego VRD4)

Montaż i wskazówki instalacyjne

• Wszystkie czynności (montaż, instalacja, serwis) muszą być wykonywane przez wykwalifikowany personel.
• Nie wolno otwierać, ingerować ani modyfikować zaworu.
• Nie uruchamiać zaworu po upadku lub uderzeniu (możliwe pogorszenie funkcji bezpieczeństwa).
• Zapewnić montaż zgodnie z kierunkiem przepływu wskazanym strzałką na korpusie.
• Sprawdzić wytrzymałość połączeń śrubowych kołnierzy oraz ich szczelność z wszystkimi podłączonymi komponentami.
• Uszczelnienia typu O-ring lub uszczelki kołnierzowe muszą być zamontowane pomiędzy kołnierzami a VRD4.
• Siłowniki SKPx5 można montować i wymieniać pod ciśnieniem gazu.
• Należy uwzględnić dopuszczalną pozycję montażu zastosowanego siłownika SKPx5.
• Uwaga: kondensacja w zaworze jest niedopuszczalna (ryzyko uszkodzenia funkcji bezpieczeństwa).

Materiały i warunki środowiskowe

• Materiał korpusu: AlSi10Mg (wg DIN EN 1706)
• Metale nieżelazne: brak (z wyjątkiem skrajnie małych ilości związanych w elementach z tworzyw)
• Wysokość instalacji: maks. 2000 m n.p.m.
• Warunki pracy: -10…+60°C, wilgotność <95% r.h.
• Warunki transportu: -15…+60°C, wilgotność <95% r.h.
• Warunki składowania: -20…+60°C, wilgotność <95% r.h.

Akcesoria (opcjonalne)

• AGA66 – zestaw uszczelek pomiędzy SKPx5 i VRD4, umożliwiający zwiększenie stopnia ochrony z IP54 do IP65 (zalecany w wilgotnym otoczeniu).
• QPLx5 – presostat do monitorowania ciśnienia gazu lub powietrza (montaż na VRD4 możliwy z użyciem standardowych przyłączy).

Wymiary i masa (VRD40.065)

• Masa: 8,1 kg

Wymiary montażowe wg oznaczeń z rysunku producenta (mm): A=290, B=214, C=195, D=118, E=60, F=102, G=145, H=16, I=88, J=90, K=30, L=60, M=4, N=12, O=6, P=19, Q=81, R=82, S=45, T=22, U=30, V=92, W=22.

Podsumowanie

Siemens VRD40.065 to kołnierzowy podwójny zawór gazowy DN65 do zastosowań przemysłowych z biogazami i gazami recyklingowymi (G262) oraz powietrzem, przystosowany do suchych mediów (bez kondensacji) i z ograniczeniem do 1 vol.% H2S oraz 1 vol.% NH3. Wbudowany filtr 0,9 mm oraz możliwość integracji osprzętu (presostaty / kontrola szczelności) przez boczne płyty przyłączeniowe ułatwiają bezpieczną konfigurację ciągu gazowego. Do pracy zawór wymaga zastosowania dwóch siłowników SKPx5.
