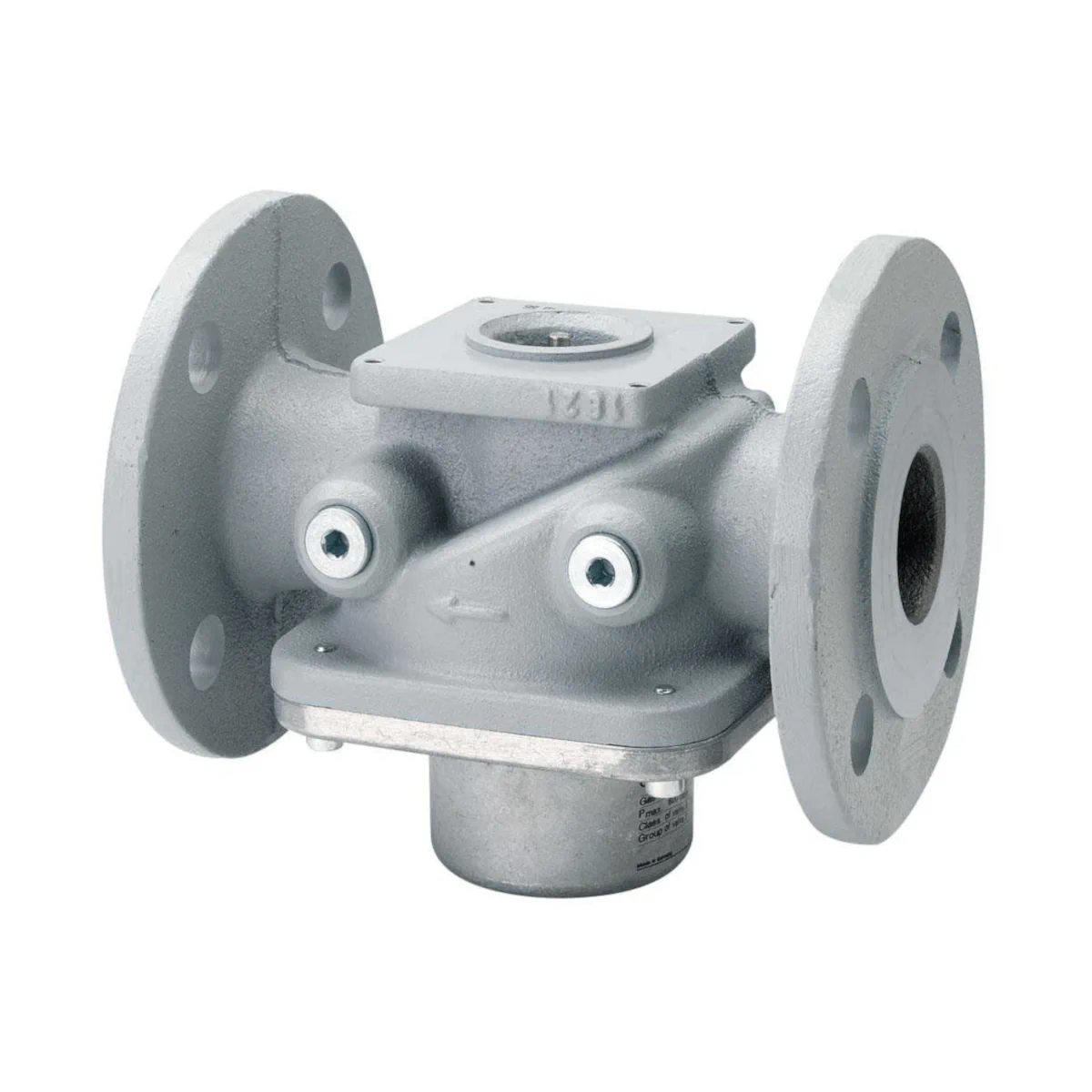

VRF10.804 Zawór do biogazu z kołnierzami przyłączeniowymi wg ISO 7005, 4 punkty kontrolne, profilowany dysk, bez ogranicznika skoku, maks. 60°C, DN80, 60kPa, żeliwo

VRF10.804 to 2-drogowy zawór kołnierzowy Siemens do biogazów i gazów recyklingowych, typu normalnie zamkniętego (NC), przeznaczony do zabudowy w ciągach gazowych. W połączeniu z siłownikami SKPx5 spełnia wymagania dla zaworu odcinającego bezpieczeństwa (EN 161, klasa A). Zawór jest przystosowany do pracy z gazami rodzin I…III, powietrzem oraz lekko agresywnymi, suchymi biogazami i gazami procesowymi – przy zachowaniu limitów dla składników agresywnych i bez kondensacji.

Najważniejsze cechy

• Producent: Siemens
• Model: VRF10.804
• Typ: zawór gazowy 2-portowy, kołnierzowy, normalnie zamknięty (NC)
• Zastosowanie: montaż w ciągach gazowych; procesy przemysłowe z biogazami i gazami recyklingowymi
• Średnica nominalna: DN80
• Dopuszczalne ciśnienie robocze: 600 mbar
• Kołnierze przyłączeniowe: PN16 zgodnie z ISO 7005-2
• Charakter pracy z siłownikami: powolne otwieranie i szybkie zamykanie
• Wbudowany filtr (strainer): stal nierdzewna, oczko 0,9 mm
• Punkty pomiarowe: 2 × Rp 1/4 (po stronie wlotu i wylotu)
• Przyłącza gazu pilotowego: 2 × G 3/4 (po jednym z każdej strony)

Zastosowanie i media

VRF10.804 jest zaworem przeznaczonym do pracy z suchymi gazami do maks. 60°C, w tym m.in. biogazami i gazami recyklingowymi (wg G262) – przy czym ze względu na zmienny skład i agresywność tych gazów dobór materiałów do konkretnej aplikacji powinien zostać oceniony przez użytkownika po konsultacji z Siemens.

• Dopuszczalne media: gazy rodzin 1, 2, 3 oraz powietrze
• H2S: do maks. 1% obj., tylko gazy suche
• NH3: do maks. 1% obj., tylko gazy suche
• Kondensacja: niedopuszczalna

Współpraca z siłownikami (dobór funkcji)

• Zawór odcinający (shutoff valve): w połączeniu z siłownikiem SKP15.
• Zawór regulacyjny z funkcją odcięcia: w połączeniu z SKP25, SKP55 lub SKP75 (po potwierdzeniu przydatności dla danego gazu).
• Uwaga: w połączeniu z siłownikami SAX31 zawór nie może być stosowany jako urządzenie bezpieczeństwa – nie następuje zamknięcie zgodne z EN 161.
• Rekomendacja: zastosowanie SKPx5.xx1xx ze stykiem zamknięcia do sygnalizacji położenia CLOSED.

Parametry przepływu (dla całkowicie otwartego zaworu)

• Przepływ powietrza: 350 m³/h przy Δp = 10 mbar

Dane techniczne

• Klasa zaworu (z siłownikiem): A zgodnie z EN 161 (z wyjątkiem SAX31)
• Grupa: 2 (EN 161)
• Temperatura medium: 0…60°C
• Wysokość instalacji: maks. 2000 m n.p.m.
• Wilgotność (praca / transport / składowanie): <95% r.h.
• Zakres temperatur (praca): -10…+60°C
• Zakres temperatur (transport): -15…+60°C
• Zakres temperatur (składowanie): -20…+60°C

Montaż i wymagania instalacyjne

• Kierunek przepływu: musi być zgodny ze strzałką na korpusie zaworu.
• Stan spoczynkowy: zawór nieaktywny jest zamknięty; otwiera się po zadziałaniu siłownika.
• Siłownik: może być montowany lub wymieniany, gdy zawór jest pod ciśnieniem gazu.
• Połączenia kołnierzowe: należy zastosować uszczelki między kołnierzami a zaworem oraz sprawdzić dokręcenie śrub i szczelność po montażu.
• Ważne: do zaworu nie mogą dostawać się zanieczyszczenia/cząstki, które mogłyby pogorszyć funkcję odcięcia.

Wymiary i masa (VRF10.804)

• Masa: 17,9 kg
• Wymiary (mm): A=19, B=3, D=163, E⌀=185, F=310, G=118, G´=158, H=102, J=100
• Kołnierz / rozstaw (mm): K⌀=19, L⌀=200, M⌀=160, N⌀=131
• Orientacje (wg tabeli): P=22,5°, Q=45°
• Liczba otworów w kołnierzu: R=8
• Przyłącza (mm): S=62

Trwałość i serwis

• Projektowana żywotność zestawu zawór + siłownik: 100 000 cykli rozruchu palnika (dla gazów wg EN 437 / G260); stosowanie gazów spoza EN 437 / G260 (np. G262) może ją ograniczyć.
• Po wymianie zaworu należy sprawdzić poprawność działania oraz szczelność wewnętrzną i zewnętrzną.
• Zawory Siemens mogą być naprawiane wyłącznie przez Siemens Repair Centers.

Podsumowanie

Siemens VRF10.804 to przemysłowy, kołnierzowy zawór gazowy DN80 do biogazów i gazów recyklingowych, przeznaczony do pracy w ciągach gazowych przy ciśnieniu do 600 mbar i temperaturze medium do 60°C. W połączeniu z siłownikami SKPx5 może pełnić funkcję zaworu odcinającego bezpieczeństwa (EN 161, klasa A), a wbudowany filtr ze stali nierdzewnej (0,9 mm) wspiera ochronę gniazda i elementów odcinających przed zanieczyszczeniami.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do zastosowań przemysłowych oraz do integracji w urządzeniach OEM.
• Zawór bezpieczeństwa odcinający klasy A zgodny z EN 161 wyłącznie w połączeniu z odpowiednim siłownikiem SKPx5. W połączeniu z siłownikiem SAX31 nie działa jako urządzenie bezpieczeństwa i nie zapewnia zamknięcia zgodnie z EN 161.
• Oznaczenie CE oraz EAC dotyczy zastosowania zaworu w odpowiedniej konfiguracji z siłownikiem SKPx5, zgodnie z dokumentacją producenta.
• Montaż, instalację, uruchomienie, kontrolę i serwis może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa.
• Nie otwierać, nie modyfikować i nie ingerować w konstrukcję zaworu. Otwarcie zaworu, wymiana części lub jakiekolwiek modyfikacje są wykonywane na odpowiedzialność użytkownika i mogą spowodować utratę funkcji bezpieczeństwa.
• Upadek lub silne uderzenie mogą pogorszyć funkcje bezpieczeństwa. Takiego zaworu nie wolno uruchamiać, nawet jeśli nie są widoczne uszkodzenia zewnętrzne.
• Produkt stanowi element wyposażenia bezpieczeństwa instalacji gazowej. Niewłaściwy dobór medium, nieprawidłowy montaż lub zanieczyszczenie wnętrza zaworu mogą spowodować utratę funkcji bezpiecznego odcięcia.
• Model VRF10.804 jest przeznaczony do gazów rodzin I, II i III oraz powietrza, a także do suchych gazów z maksymalną zawartością do 1% objętości H2S i do 1% objętości NH3. Gazy o stężeniu H2S lub NH3 powyżej 1% oraz kondensacja nie są dopuszczalne.
• Nie dopuszczać do kondensacji wewnątrz zaworu. Kondensacja powoduje ryzyko utraty funkcji bezpieczeństwa.
• Do wnętrza zaworu nie mogą dostawać się zanieczyszczenia ani cząstki stałe, ponieważ mogą one pogorszyć szczelność i działanie funkcji odcinającej.
• Zawór należy montować wyłącznie w dopuszczalnej pozycji montażowej dla zastosowanego siłownika oraz zgodnie z kierunkiem przepływu wskazanym strzałką na korpusie zaworu.
• Podczas montażu należy upewnić się, że uszczelki między kołnierzami i zaworem zostały prawidłowo założone, śruby kołnierzy są odpowiednio dokręcone, a po podłączeniu wszystkich elementów sprawdzono szczelność zaworu.
• Siłownik może być montowany lub wymieniany, gdy zawór znajduje się pod ciśnieniem gazu, wyłącznie zgodnie z instrukcją producenta i przez wykwalifikowany personel.
• W przypadku wymiany zaworu należy każdorazowo sprawdzić poprawność działania oraz szczelność wewnętrzną i zewnętrzną całego zespołu.
• Naprawy zaworu mogą być wykonywane wyłącznie przez autoryzowane centra napraw producenta.
• Dla zwiększenia bezpieczeństwa producent zaleca stosowanie dwóch zaworów w szeregu, urządzenia kontroli szczelności zaworów, okresowych oględzin co 6 do 12 miesięcy oraz siłownika SKPx5 z sygnalizacją zamknięcia zaworu.
• Po osiągnięciu projektowanej trwałości eksploatacyjnej zespół zaworu i siłownika powinien zostać wymieniony przez upoważniony personel.
• Dopuszczalna temperatura medium wynosi 0...60 °C, a maksymalne ciśnienie robocze dla modelu VRF10.804 wynosi 600 mbar.
• Produkt należy utylizować zgodnie z lokalnymi i aktualnie obowiązującymi przepisami.
