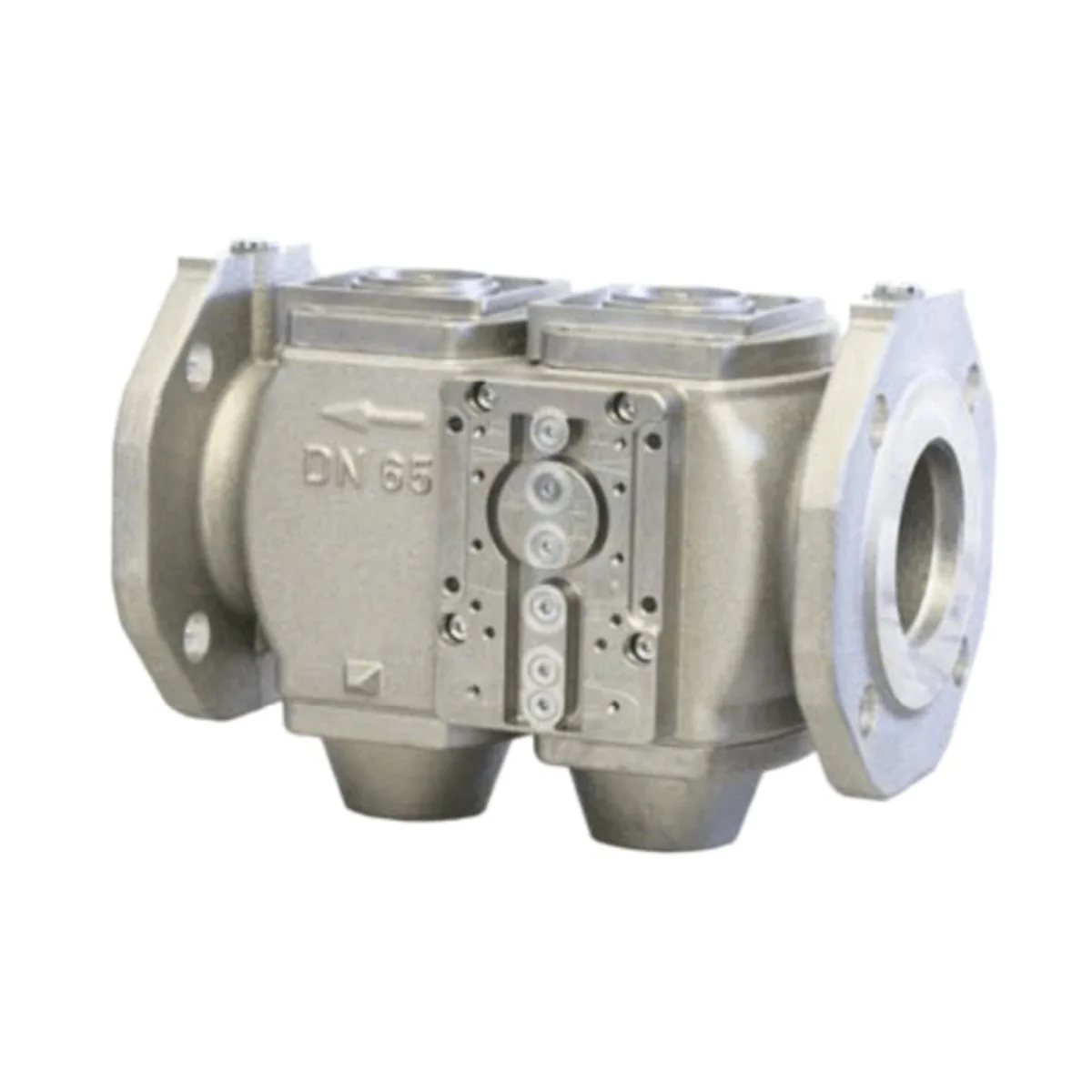

VRD40.100 Podwójny zawór do biogazu i gazów recyklingowych z kołnierzami przyłączeniowymi, DN100, 70kPa, aluminium

VRD40.100 to podwójny zawór gazowy (VRD4) firmy Siemens, przeznaczony do montażu w ciągach gazowych jako zawór bezpieczeństwa zgodny z EN 161 w połączeniu z siłownikami SKPx5. Jest to zawór 2-drogowy z przyłączami kołnierzowymi PN16 (ISO 7005-2), w wykonaniu normalnie zamkniętym i o średnicy nominalnej DN100, przystosowany do pracy z suchymi, lekko agresywnymi biogazami i gazami recyklingowymi (G262) oraz powietrzem, przy temperaturze medium do 60°C. Zawór musi być wyposażony w 2 siłowniki.

Najważniejsze cechy

• Producent: Siemens
• Model: VRD40.100
• Typ: podwójny zawór gazowy (2-port), normalnie zamknięty
• Średnica nominalna: DN100
• Przyłącza: kołnierze PN16, wg ISO 7005-2
• Klasa zaworu (z SKPx5): A wg EN 161 (grupa 2)
• Wymagane wykonanie: 2 siłowniki (SKPx5)
• Charakterystyka pracy (z siłownikami): otwieranie wolne, zamykanie szybkie
• Wbudowany filtr (strainer): stal nierdzewna, oczko 0,9 mm
• Media: biogazy i gazy recyklingowe (G262) oraz powietrze; medium suche
• Ograniczenia medium: do 1 vol.% H2S (suche), do 1 vol.% NH3 (suche); kondensacja w zaworze niedopuszczalna
• Temperatura medium: 0…60°C
• Dopuszczalne ciśnienie robocze (dynamiczne): 70 kPa
• Dopuszczalne ciśnienie statyczne (przy zamkniętym VRD4): 150 kPa
• Dopuszczalne ciśnienie w kierunku przeciwnym do przepływu: 30 kPa
• Przepływ powietrza: 400 m³/h przy Δp = 1 kPa (dla w pełni otwartego VRD4)
• Punkty pomiarowe ciśnienia: 3 × Rp 1/4 (po stronie wlotu i wylotu)
• Odgałęzienie gazu pilotowego: 1 × G 3/4 (po stronie wlotu)
• Objętość między V1/V2: 3 l
• Materiał korpusu: AlSi10Mg wg DIN EN 1706
• Masa: 13,1 kg

Zastosowanie

VRD40.100 jest przeznaczony do zastosowań przemysłowych w instalacjach, w których stosuje się biogazy, gazy odpadowe, gazy fermentacyjne, inne gazy recyklingowe, gazy procesowe oraz powietrze, zgodnie z G262, przy temperaturze medium do 60°C. Zawór może pełnić funkcję:

• zaworu odcinającego (w połączeniu z SKP15),
• zaworu regulacyjnego z funkcją odcięcia (w połączeniu z SKP25, SKP55 lub SKP75 – po sprawdzeniu przydatności dla danego gazu).

Funkcje i działanie

Zawór VRD40.100 jest normalnie zamknięty w połączeniu z siłownikami SKPx5. Pozostaje zamknięty bez wysterowania, a otwiera się, gdy siłowniki SKPx5 otwierają zawór.

• Wymóg: zawór musi być wyposażony w 2 siłowniki.
• Ochrona przed zanieczyszczeniami: wbudowany filtr w strefie wlotu chroni gniazdo i grzyb oraz urządzenia po stronie wylotu.
• Kontrola szczelności / osprzęt: płyta przyłączeniowa umożliwia montaż wielu dostępnych na rynku presostatów lub układu kontroli szczelności (valve proving control).

Siłowniki (wymagane 2 szt.)

• SKP15 – funkcja OPEN/CLOSED
• SKP25 – OPEN/CLOSED z regulacją ciśnienia stałego / proporcjonalnym regulatorem
• SKP55 – OPEN/CLOSED z regulacją różnicy ciśnień
• SKP75 – OPEN/CLOSED z regulacją stosunku (ratio control)

Ciśnienia i bezpieczeństwo pracy

• Ciśnienie robocze (dynamiczne): 70 kPa
• Ciśnienie statyczne (zamknięty VRD4): 150 kPa
• Zawór jest zaprojektowany tak, aby przy ciśnieniu do 150 kPa (tryb czuwania palnika) pozostawał bezpiecznie zamknięty lub bezpiecznie się zamknął.
• Uwaga dotycząca medium: gazy z zawartością H2S i NH3 powyżej 1% oraz kondensacja nie są dopuszczalne (ryzyko pogorszenia funkcji bezpieczeństwa).
• Nie stosować jako urządzenie bezpieczeństwa w połączeniu z SAX31 (zawór nie zamknie się zgodnie z EN 161).

Montaż i podłączenie (informacje kluczowe)

• Kierunek przepływu: należy zachować zgodność z strzałką na korpusie VRD4.
• Pozycja montażu: należy uwzględnić dopuszczalną pozycję montażową zastosowanych siłowników SKPx5.
• Połączenia kołnierzowe: wymagane jest szczelne wykonanie połączeń śrubowych oraz zastosowanie uszczelnień (O-ring lub uszczelki kołnierzowe) pomiędzy kołnierzami a zaworem.
• Punkty pomiarowe: 3 × Rp 1/4 (wlot i wylot) do pomiaru/diagnostyki ciśnień.
• Odgałęzienie gazu pilotowego: 1 × G 3/4 po stronie wlotu.

Dane techniczne VRD40.100

• Klasa zaworu (z SKPx5): A wg EN 161 (grupa 2)
• Temperatura medium: 0…60°C
• Dopuszczalne ciśnienie robocze (dynamiczne): 70 kPa
• Dopuszczalne ciśnienie statyczne (zamknięty VRD4): 150 kPa
• Dopuszczalne ciśnienie przeciw kierunkowi przepływu: 30 kPa
• Filtr: wbudowany, stal nierdzewna, 0,9 mm
• Materiał: AlSi10Mg wg DIN EN 1706
• Przyłącza: kołnierze PN16 wg ISO 7005-2
• Instalacja – wysokość n.p.m.: max. 2 000 m
• Warunki otoczenia (praca): -10…+60°C, wilgotność <95% r.h.
• Warunki otoczenia (magazynowanie): -20…+60°C, wilgotność <95% r.h.
• Warunki otoczenia (transport): -15…+60°C, wilgotność <95% r.h.

Wymiary i masa (VRD40.100)

• Masa: 13,1 kg
• Wymiary (mm): A=350, B=259, C=228, D=145, E=43, F=131, G=180, H=16, I=106, J=108, K=41, L=71, M=13, N=12, O=6, P=19, Q=99
• Dodatkowe wymiary (mm): R=110, S=59,5, T=5, U=41, V=110, W=24

Trwałość (informacja projektowa)

• Zespół podwójny zawór gazowy + siłownik ma projektowaną trwałość 50 000 cykli palnika dla zakresu DN 80…150, przy stosowaniu gazów wg EN 437 (lub specyfikacji G260).
• Stosowanie gazów spoza EN 437 / G260 (np. G262) może prowadzić do ograniczenia trwałości.

Podsumowanie

Siemens VRD40.100 to przemysłowy, kołnierzowy podwójny zawór gazowy DN100 klasy A (EN 161) do biogazów i gazów recyklingowych (suche media, bez kondensacji), wymagający zastosowania dwóch siłowników SKPx5. Wbudowany filtr ze stali nierdzewnej, punkty pomiarowe ciśnienia oraz przystosowanie do montażu elementów kontroli ciśnienia/szczelności czynią go rozwiązaniem do zastosowań, w których kluczowe są funkcje bezpiecznego odcięcia i praca w medium o podwyższonej agresywności.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE oraz EAC wyłącznie w połączeniu z siłownikami SKPx5, zgodnie z dokumentacją producenta.
• Zawór podwójny gazowy VRD40.100 jest elementem do zastosowań przemysłowych i jest przeznaczony dla producentów OEM do montażu w ciągach gazowych.
• Produkt jest zaworem bezpieczeństwa odcinającym zgodnym z EN 161 wyłącznie przy współpracy z odpowiednimi siłownikami SKPx5. Zawór musi być wyposażony w 2 siłowniki.
• Nie stosować produktu jako urządzenia bezpieczeństwa w połączeniu z siłownikiem SAX31. W takim układzie zawór nie zamyka się zgodnie z EN 161.
• Montaż, instalacja, uruchomienie, wymiana i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi.
• Nie otwierać, nie modyfikować i nie ingerować w konstrukcję zaworu. Każde otwarcie, wymiana części lub zmiana konstrukcji odbywa się na wyłączne ryzyko użytkownika i może spowodować utratę funkcji bezpieczeństwa.
• Nie uruchamiać produktu po upadku lub silnym uderzeniu, nawet jeśli nie są widoczne zewnętrzne uszkodzenia. Zdarzenia takie mogą pogorszyć funkcje bezpieczeństwa.
• Do wnętrza zaworu nie mogą dostać się zanieczyszczenia ani cząstki stałe, ponieważ mogą one zakłócić funkcję bezpiecznego odcięcia.
• Produkt jest przeznaczony wyłącznie do suchych biogazów, gazów recyklingowych i powietrza, zgodnie z dokumentacją producenta. Należy każdorazowo ocenić przydatność składu gazu do zastosowania z tym modelem.
• Nie stosować gazów z zawartością H2S powyżej 1% obj. ani NH3 powyżej 1% obj. Nie dopuszczać do kondensacji wewnątrz zaworu. Niezastosowanie się do tych wymagań może spowodować pogorszenie lub utratę funkcji bezpieczeństwa.
• Dopuszczalna temperatura medium podczas pracy wynosi od 0 do 60°C.
• Dopuszczalne warunki pracy otoczenia: temperatura od -10 do +60°C, wilgotność względna poniżej 95%, wysokość instalacji maks. 2000 m n.p.m.
• Model VRD40.100 należy montować wyłącznie w dopuszczalnej pozycji montażowej zgodnej z dokumentacją producenta i z uwzględnieniem dopuszczalnej pozycji zastosowanego siłownika SKPx5.
• Podczas montażu należy bezwzględnie zachować właściwy kierunek przepływu gazu zgodny ze strzałką na korpusie zaworu.
• Połączenia kołnierzowe muszą być wykonane szczelnie i z odpowiednią wytrzymałością mechaniczną. Pomiędzy kołnierzami a zaworem należy zamontować uszczelki O-ring lub uszczelki kołnierzowe zgodnie z dokumentacją producenta.
• W przypadku montażu w środowisku wilgotnym producent zaleca zastosowanie zestawu uszczelniającego AGA66 zwiększającego stopień ochrony z IP54 do IP65.
• Dla modelu VRD40.100 dopuszczalne ciśnienie robocze wynosi 70 kPa, a dopuszczalne ciśnienie statyczne przy zamkniętym zaworze 150 kPa. Przekroczenie dopuszczalnego ciśnienia roboczego wymaga zastosowania urządzenia odcinającego, np. presostatu, powodującego zamknięcie zaworu.
• Dopuszczalne ciśnienie gazu działające przeciwnie do kierunku przepływu wynosi 30 kPa.
• Jeżeli dostępne ciśnienie gazu przekracza maksymalne dopuszczalne ciśnienie robocze, należy zastosować upstream regulator ciśnienia zgodnie z dokumentacją producenta.
• Ze względów bezpieczeństwa producent zaleca stosowanie układu kontroli szczelności zaworów, regularną kontrolę wzrokową co 6 do 12 miesięcy oraz użycie siłownika SKPx5 ze stykiem sygnalizacji położenia zamkniętego.
• Po każdej wymianie zaworu należy sprawdzić prawidłowe działanie oraz szczelność wewnętrzną i zewnętrzną całego układu.
• Naprawy zaworu mogą być wykonywane wyłącznie w autoryzowanych centrach naprawczych Siemens.
• Po osiągnięciu przewidzianej trwałości eksploatacyjnej zespół zaworu i siłownika powinien zostać sprawdzony i/lub wymieniony przez upoważniony personel.
• Utylizację produktu należy przeprowadzać zgodnie z lokalnie obowiązującymi przepisami.
