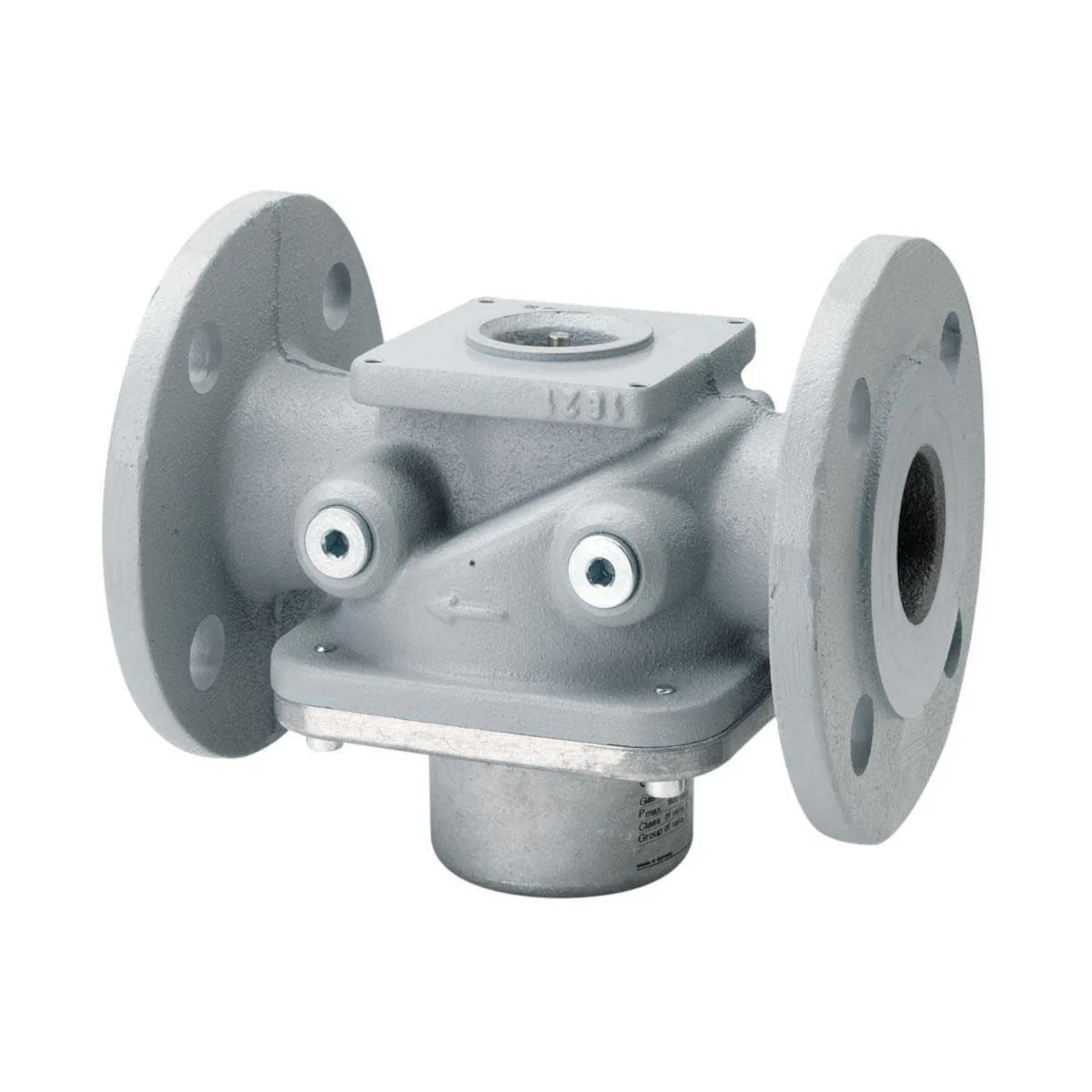

VRF10.504 Zawór do biogazu z kołnierzami przyłączeniowymi wg ISO 7005, 4 punkty kontrolne, profilowany dysk, bez ogranicznika skoku, maks. 60°C, DN50, 60kPa, żeliwo

Siemens VRF10.504 to 2-drogowy zawór gazowy kołnierzowy typu normalnie zamkniętego (NC), przeznaczony do instalacji w ciągach gazowych oraz do pracy z powietrzem i lekko agresywnymi, suchymi biogazami oraz gazami recyklingowymi (do 60°C). Zawór współpracuje z siłownikami SKPx5 lub SAX31; w połączeniu z siłownikami SKPx5 może pełnić funkcję zaworu bezpieczeństwa odcinającego zgodnie z EN 161 (klasa A). W układzie z siłownikiem zawór otwiera się powoli i zamyka szybko.

Najważniejsze cechy

• Producent: Siemens
• Model: VRF10.504
• Nr artykułu: BPZ:VRF10.504
• Typ zaworu: 2-port (2-drogowy), NC (normalnie zamknięty)
• Zastosowanie: montaż w ciągach gazowych; gazy z rodzin I…III, powietrze oraz lekko agresywne biogazy i gazy recyklingowe (suche)
• Średnica nominalna: DN50
• Połączenie: kołnierzowe PN16 wg ISO 7005-2
• Dopuszczalne ciśnienie robocze: 600 mbar
• Przepływ powietrza: 190 m³/h przy Δp = 10 mbar (zawór w pełni otwarty)
• Siłowniki: SKPx5 lub SAX31
• Klasa zaworu (z SKPx5): A wg EN 161 (z wyjątkiem pracy z SAX31)
• Wbudowany filtr (strainer): stal nierdzewna, oczko 0,9 mm

Zastosowanie

VRF10.504 jest zaworem przeznaczonym do specjalnych zastosowań procesowych w przemyśle, w tym do pracy z biogazami i gazami recyklingowymi zgodnie z G262 (np. biogazy, gazy odpadowe, gazy fermentacyjne, inne gazy recyklingowe, gazy procesowe) oraz z powietrzem, przy spełnieniu wymagań dotyczących medium.

• Zawór odcinający – w połączeniu z siłownikiem SKP15.
• Zawór regulacyjny z funkcją odcięcia – w połączeniu z siłownikami SKP25, SKP55 lub SKP75.

Wymagania dotyczące medium (ważne)

• Temperatura medium: 0…60°C.
• Dopuszczalne gazy: gazy rodzin 1, 2, 3 oraz powietrze; biogazy i gazy recyklingowe – lekko agresywne i suche.
• H2S: maks. 1% obj. (tylko gazy suche).
• NH3: maks. 1% obj. (tylko gazy suche).
• Kondensacja: niedopuszczalna (ryzyko utraty funkcji bezpieczeństwa).
• Nie dopuszczać do przedostawania się zanieczyszczeń / cząstek do zaworu (mogą pogorszyć funkcję odcięcia bezpieczeństwa).

Funkcje i działanie

• Stan spoczynkowy: zawór jest zamknięty.
• Otwieranie: następuje po zadziałaniu siłownika – zawór w układzie z siłownikiem otwiera się powoli.
• Zamykanie: w układzie z siłownikiem zawór zamyka się szybko.

Bezpieczeństwo i zgodność

• Zgodność z EN 161: klasa A w połączeniu z siłownikiem SKPx5 (zawór bezpieczeństwa odcinający).
• Uwaga: w połączeniu z siłownikami SAX31 zawór nie może być stosowany jako urządzenie bezpieczeństwa – nie występuje zamykanie zgodne z EN 161.
• Znaki/certyfikaty: EAC (Eurasian Conformity), China RoHS.

Montaż (informacje praktyczne)

• Należy przestrzegać właściwych krajowych przepisów bezpieczeństwa.
• Siłownik może być montowany lub wymieniany, gdy zawór jest pod ciśnieniem gazu.
• Kierunek przepływu gazu musi być zgodny ze strzałką na korpusie zaworu.
• Należy zapewnić poprawny montaż uszczelek pomiędzy kołnierzami a zaworem oraz sprawdzić dokręcenie śrub i szczelność po podłączeniu wszystkich elementów.
• Obowiązują dopuszczalne pozycje montażowe wynikające z wymagań zastosowanego siłownika.

Akcesoria (opcjonalnie)

• AGA61 – nastawnik ręczny (Manual adjuster), nr artykułu: BPZ:AGA61
• AGA60 – adapter do siłowników SAX31... (2 części trzpienia + kołnierz łączący), nr artykułu: BPZ:AGA60
• AGA66 – komplet uszczelek do SKPx5 (pomiędzy siłownikiem SKPx5 a zaworem VRF10), umożliwia podniesienie stopnia ochrony z IP54 do IP65, nr artykułu: BPZ:AGA66

Dane techniczne (VRF10.504)

• DN: 50
• Typ: 2-drogowy, NC
• Grupa (EN 161): 2
• Dopuszczalne ciśnienie robocze: 600 mbar
• Temperatura medium: 0…60°C
• Kołnierze: PN16 wg ISO 7005-2
• Filtr (strainer): wbudowany, stal nierdzewna, oczko 0,9 mm
• Punkty testowe: 4 × Rp 1/4 (po stronie wlotu i wylotu)
• Przyłącza gazu pilotowego: brak (G 3/4)
• Maks. wysokość instalacji: 2 000 m n.p.m.
• Wilgotność: <95% r.h. (bez kondensacji)
• Zakres temperatury otoczenia (praca): -10…+60°C
• Zakres temperatury (transport): -15…+60°C
• Zakres temperatury (magazynowanie): -20…+60°C
• Masa: 7,5 kg

Wymiary (VRF10.504)

• D: 107 mm
• E: 126 mm
• F: 230 mm
• J: 50 mm
• K (Ø): 19 mm
• L (Ø): 165 mm
• M (Ø): 125 mm
• N (Ø): 102 mm
• P: 45°
• Q: 90°
• R (liczba otworów w kołnierzu): 4
• S: 42 mm
• T: 42 mm

Podsumowanie

Siemens VRF10.504 to kołnierzowy zawór gazowy DN50 do biogazów i gazów recyklingowych, zaprojektowany do pracy w wymagających aplikacjach przemysłowych. Wbudowany filtr 0,9 mm, praca do 600 mbar oraz możliwość współpracy z siłownikami SKPx5 (dla funkcji bezpieczeństwa wg EN 161) czynią go solidnym wyborem do układów, w których kluczowe są szybkie odcięcie i kontrola jakości medium (gazy suche, bez kondensacji, do 1% H2S i 1% NH3).

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zgodność z EN 161 w klasie A wyłącznie w połączeniu z siłownikiem SKPx5. W przypadku zastosowania z siłownikiem SAX31 zawór nie spełnia funkcji zamknięcia zgodnie z EN 161 i nie może być używany jako element bezpieczeństwa.
• Produkt przeznaczony do stosowania w przemysłowych układach gazowych przez producentów OEM integrujących zawór w swoich urządzeniach.
• Montaż, instalację, uruchomienie i serwis może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa.
• Nie otwierać, nie ingerować i nie modyfikować zaworu. Otwarcie zaworu, wymiana części lub modyfikacje produktu odbywają się na odpowiedzialność użytkownika i mogą spowodować utratę funkcji bezpieczeństwa.
• Zawór stosowany z gazami stanowi część wyposażenia bezpieczeństwa instalacji. Upadek lub silne uderzenie mogą pogorszyć funkcje bezpieczeństwa; takiego zaworu nie wolno uruchamiać, nawet jeśli nie widać uszkodzeń zewnętrznych.
• Stosować wyłącznie z mediami dopuszczonymi przez producenta: gazy 1., 2. i 3. rodziny gazów, powietrze oraz suche biogazy i gazy recyklingowe o maksymalnej zawartości 1% obj. H2S oraz 1% obj. NH3.
• Nie stosować gazów ani składników gazu nieprzystosowanych do tego zaworu. Niedopuszczalne są stężenia H2S i NH3 powyżej 1% oraz kondensacja wewnątrz zaworu, ponieważ grozi to utratą funkcji bezpieczeństwa odcinania.
• Do wnętrza zaworu nie mogą przedostawać się zanieczyszczenia ani cząstki stałe, ponieważ mogą pogorszyć działanie funkcji bezpieczeństwa. Zawór posiada wbudowane sitko ze stali nierdzewnej o wielkości oczek 0,9 mm.
• Kondensacja nie jest dopuszczalna. Należy stosować wyłącznie suche media i warunki pracy eliminujące wykraplanie, ponieważ w przeciwnym razie istnieje ryzyko utraty funkcji bezpieczeństwa.
• Zawór należy montować zgodnie z dopuszczalną pozycją montażową przewidzianą dla zastosowanego siłownika oraz zgodnie z kierunkiem przepływu oznaczonym strzałką na korpusie zaworu.
• Podczas montażu należy upewnić się, że uszczelki między kołnierzami i zaworem są prawidłowo zamontowane, śruby kołnierzy są właściwie dokręcone, a po zakończeniu montażu została sprawdzona szczelność całego połączenia.
• Siłownik może być montowany lub wymieniany, gdy zawór znajduje się pod ciśnieniem gazu, jednak czynność ta wymaga zachowania szczególnej ostrożności i wykonania przez wykwalifikowany personel zgodnie z instrukcją producenta.
• Produkt jest zaworem normalnie zamkniętym; zawór nieaktywny pozostaje zamknięty i otwiera się po zadziałaniu siłownika.
• Dla zwiększenia bezpieczeństwa producent zdecydowanie zaleca montaż dwóch zaworów w szeregu, zastosowanie urządzenia kontroli szczelności zaworów, okresową kontrolę wzrokową co 6–12 miesięcy oraz stosowanie siłownika SKPx5 ze stykiem sygnalizacji zamknięcia zaworu.
• Po każdej wymianie zaworu należy sprawdzić poprawność działania oraz szczelność wewnętrzną i zewnętrzną instalacji.
• Naprawy zaworu mogą być wykonywane wyłącznie przez autoryzowane centra naprawcze Siemens.
• Po osiągnięciu projektowanej trwałości 100 000 cykli startu palnika zawór i siłownik powinny zostać wymienione przez upoważniony personel. Stosowanie gazów spoza EN 437 / G260, takich jak G262, może skrócić trwałość eksploatacyjną.
• Dla modelu VRF10.504 dopuszczalne ciśnienie robocze wynosi maksymalnie 600 mbar, a dopuszczalna temperatura medium 0…60°C. Nie przekraczać parametrów znamionowych urządzenia.
• Warunki środowiskowe pracy: temperatura otoczenia podczas eksploatacji od -10 do +60°C, wilgotność poniżej 95% RH, maksymalna wysokość instalacji 2000 m n.p.m.
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i aktualnie obowiązującymi przepisami.
