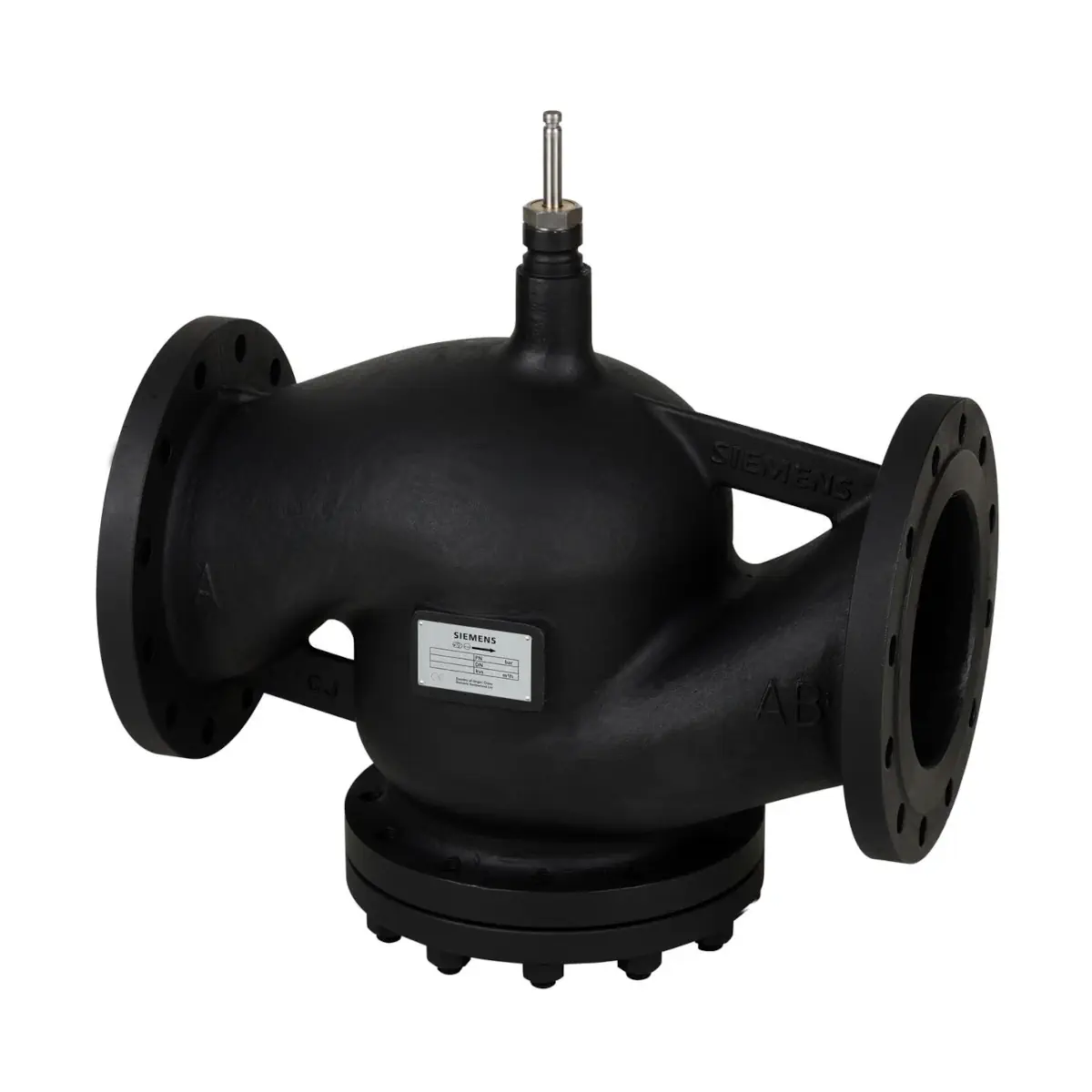

VVF53.200-450K Zawór przelotowy kołnierzowy, PN25, DN200, kvs 450 m3/h, współpracuje z SKC..

VVF53.200-450K to zawór kołnierzowy przelotowy PN25 z serii Siemens ACVATIX™, przeznaczony do pracy jako zawór regulacyjny lub odcinający w instalacjach grzewczych i chłodniczych. Wersja K posiada grzybek odciążony ciśnieniowo, co ułatwia regulację przy większych różnicach ciśnienia. Model ma średnicę DN200 oraz przepływ nominalny kvs 450 m³/h (dla zimnej wody 5…30°C przy Δp 100 kPa).

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VVF53.200-450K
• Numer magazynowy: S55208-V161
• Typ: zawór kołnierzowy przelotowy (zawór o dużym skoku)
• Klasa ciśnienia: PN25
• Średnica nominalna: DN200
• kvs: 450 m³/h
• Skok nominalny: 40 mm
• Charakterystyka zaworu: liniowa (0…100% skoku)
• Zakres temperatury czynnika: -5…220°C (dla VVF53..K)
• Przeciek (kanał regulacyjny): 0…0,02% wartości kvs (dla DN200/DN250)
• Iloraz szerokości zakresów Sv: > 50 (dla DN200/DN250)
• Przyłącza: kołnierz typu 21, wykonanie B

Zastosowanie

Zawór VVF53.200-450K jest przeznaczony do stosowania w instalacjach:

• kotłowych, ciepłowniczych lub chłodniczych,
• wież chłodniczych,
• grup grzewczych,
• central wentylacyjnych i klimatyzacyjnych,

Do pracy w zamkniętych lub otwartych obiegach hydraulicznych (należy zwrócić uwagę na ryzyko kawitacji).

Kierunek przepływu i wykonanie „K” (odciążone hydraulicznie)

• VVF53.200-450K jest zaworem odciążonym hydraulicznie (grzybek odciążony ciśnieniowo), zoptymalizowanym do pracy przy dużych różnicach ciśnienia.
• Dla zaworów odciążonych hydraulicznie DN200/DN250 zoptymalizowany kierunek przepływu dla płynów i pary to A → AB.
• Dla wykonania VVF53..K przewidziane jest zastosowanie wyłącznie z siłownikami elektrohydraulicznymi.

Współpracujące siłowniki

Zawór VVF53.200-450K ma skok nominalny 40 mm i jest przeznaczony do współpracy z siłownikami elektrohydraulicznymi o skoku 40 mm z rodziny SKC...

Dane techniczne (kluczowe)

• Klasa ciśnienia: PN25
• Przyłącza: kołnierzowe
• Temperatura czynnika: -5…220°C
• kvs: 450 m³/h
• Skok nominalny: 40 mm
• Materiał korpusu (DN200): ASTM A216WCB (GP240GH)
• Kołnierz zaślepiający (DN200): CK25
• Trzpień, gniazdo, grzybek: stal nierdzewna
• Dławica uszczelniająca trzpienia (DN200): stal nierdzewna / PTFE
• Uszczelnienie odciążone (DN200): stal nierdzewna / PTFE + węgiel
• Dyrektywa ciśnieniowa: 2014/68/EU; DN200 kategoria II, moduł A2, z oznakowaniem CE (jednostka notyfikowana nr 0035)
• Długość zabudowy: zgodnie z DIN EN 558-1, linia 1
• Jakość wody: VDI 2035

Wymiary i masa (DN200)

• Masa: 133 kg
• Długość L1: 600 mm
• Średnica kołnierza D: 360 mm
• Średnica podziałowa otworów K: 310 mm
• Otwory montażowe: 12 × Ø26 mm

Dostawa i uwagi montażowe

• Zawór oraz siłownik są pakowane i dostarczane oddzielnie.
• Zawór jest dostarczany bez przeciwkołnierzy, bez śrub i bez uszczelek.
• W projektowaniu zalecany jest montaż zaworu na powrocie (niższa temperatura czynnika i mniejsze obciążenie dławicy trzpienia).
• W celu zapewnienia prawidłowej pracy zaleca się montaż filtra zanieczyszczeń lub odmulacza przed zaworem.

Podsumowanie

Siemens VVF53.200-450K (DN200, kvs 450) to przemysłowy zawór kołnierzowy przelotowy PN25 do regulacji przepływu wody, solanek, mieszanin z dodatkiem przeciwzamarzaniowym oraz innych dopuszczonych mediów w zakresie -5…220°C. Wykonanie K (odciążone hydraulicznie) wspiera stabilną pracę przy wysokich różnicach ciśnienia, a konstrukcja DN200 z korpusem ASTM A216WCB sprawdza się w wymagających aplikacjach HVAC i energetycznych.
