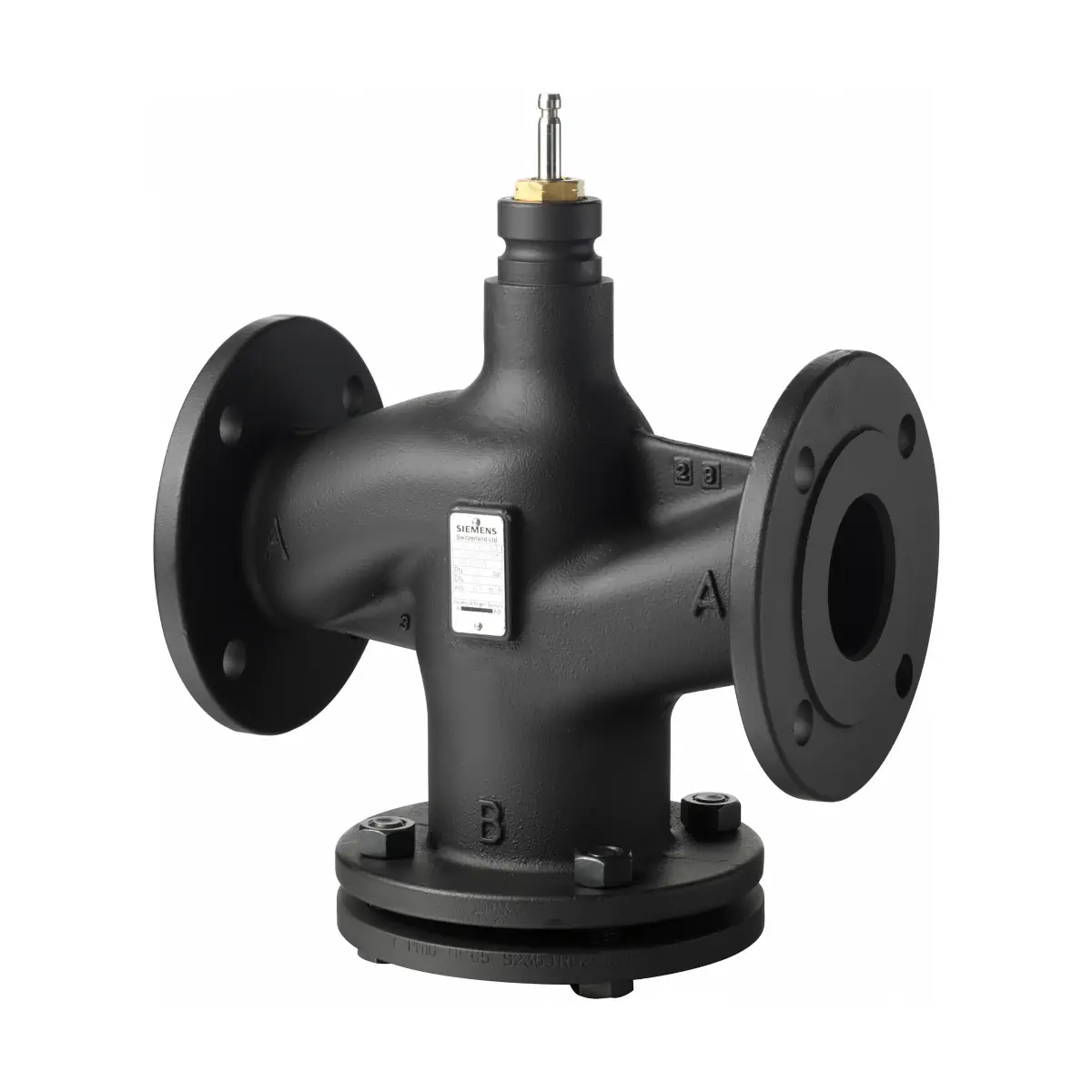

VVF53.65-63K Zawór przelotowy kołnierzowy, PN25, DN65, kvs 63 m3/h, współpracuje z SKC..

VVF53.65-63K to kołnierzowy zawór przelotowy PN25 z serii Siemens ACVATIX™, przeznaczony do zastosowań regulacyjnych lub odcinających w instalacjach grzewczych i chłodniczych. Wersja K posiada grzybek odciążony ciśnieniowo (odciążony hydraulicznie), co umożliwia pracę przy dużych różnicach ciśnienia. Zawór ma średnicę DN65 oraz kvs 63 m³/h.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VVF53.65-63K
• Typ zaworu: zawór kołnierzowy przelotowy, odciążony hydraulicznie (wersja K)
• Klasa ciśnienia: PN25
• Średnica nominalna: DN65
• Współczynnik kvs: 63 m³/h (dla zimnej wody 5…30°C, przy Δp 100 kPa i H100)
• Skok nominalny: 40 mm (od DN65)
• Zakres temperatury czynnika: -5…220°C (dla VVF53..K)
• Iloraz szerokości zakresów (Sv): > 100 (DN15…150)
• Przeciek kanału regulacyjnego: DN15…150: 0…0,01% wartości kvs (klasa IV)
• Kołnierz: typ 21, wykonanie B
• Zalecany kierunek przepływu (DN65…150, płyny i para): AB–A (przepływ jednokierunkowy)
• Masa (DN65): 22 kg

Zastosowanie

Zawór VVF53.65-63K jest przeznaczony do stosowania m.in. w:

• instalacjach kotłowych, ciepłowniczych lub chłodniczych,
• wieżach chłodniczych,
• grupach grzewczych,
• centralach wentylacyjnych i klimatyzacyjnych,

Może pracować w zamkniętych lub otwartych obiegach hydraulicznych (należy uwzględnić ryzyko kawitacji).

Czynniki robocze (dla VVF53..K)

• Zimna woda: 1…25°C
• Gorąca woda niskiej temperatury: 1…130°C
• Gorąca woda wysokiej temperatury: 130…220°C
• Woda z dodatkiem środka przeciw zamarzaniu: -5…150°C
• Solanki: -5…150°C
• Para nasycona: 100…220°C
• Para przegrzana: 120…220°C
• Oleje grzewcze: 20…220°C (na bazie oleju mineralnego)

Uwaga: zawory VVF53..K nie mogą być stosowane z czynnikami o temperaturze poniżej -5°C (ze względu na materiał uszczelnienia odciążonego).

Kierunek przepływu i budowa (wersja K)

• Odciążenie ciśnieniowe (hydrauliczne) grzybka umożliwia pracę przy dużych różnicach ciśnienia.
• Dla DN65…150 (płyny i para) zawór jest zoptymalizowany do przepływu jednokierunkowego AB–A.

Siłowniki współpracujące

VVF53.65-63K jest przeznaczony do stosowania wyłącznie z siłownikami elektrohydraulicznymi. Dla zaworu DN65 obowiązuje skok 40 mm, dlatego dobór siłownika należy oprzeć o napędy dla skoku 40 mm z rodziny SKC...

Dane techniczne i materiały

• Przyłącza: kołnierzowe
• Klasa ciśnienia: PN25
• Korpus zaworu (DN15…150): EN-GJS-400-18-LT
• Trzpień zaworu, gniazdo, grzybek: stal nierdzewna
• Dławica uszczelniająca trzpienia (DN15…150): stal nierdzewna, FEPM (bez silikonu)
• Uszczelnienie odciążone (DN50…150): stal nierdzewna, FEPM (bez silikonu)
• Długość zaworów kołnierzowych: DIN EN 558-1, linia 1

Zamawianie i dostawa

• Oznaczenie typu: VVF53.65-63K
• Numer magazynowy: S55208-V135
• Zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.
• Zawór jest dostarczany bez przeciwkołnierzy, bez śrub i bez uszczelek.

Podsumowanie

Siemens VVF53.65-63K to profesjonalny zawór przelotowy kołnierzowy PN25 o parametrach DN65 i kvs 63 m³/h, z odciążonym hydraulicznie grzybkiem do pracy przy dużych różnicach ciśnienia. Przystosowany do szerokiego zakresu zastosowań HVAC oraz mediów do 220°C (z ograniczeniem do -5°C od dołu), przeznaczony do współpracy wyłącznie z siłownikami elektrohydraulicznymi dla skoku 40 mm.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE dla urządzeń ciśnieniowych zgodnie z dyrektywą 2014/68/UE (dla DN65: kategoria I, moduł A, grupa płynów 2).
• Produkt jest zaworem kołnierzowym przelotowym PN25 do pracy z mediami w dopuszczonym przez producenta zakresie temperatur od -5 °C do 220 °C. Nie stosować z mediami o temperaturze poniżej -5 °C.
• Model VVF53.65-63K jest zaworem odciążonym hydraulicznie i może współpracować wyłącznie z siłownikami elektrohydraulicznymi wskazanymi przez producenta.
• Dla płynów i pary należy zachować właściwy kierunek przepływu dla tego modelu: AB→A.
• Montaż, uruchomienie i serwis mogą wykonywać wyłącznie wykwalifikowane osoby, zgodnie z dokumentacją producenta i lokalnymi przepisami.
• Montaż wykonywać przy odłączonym zasilaniu siłownika. Zaworu nie wolno używać jako punktu stałego ani elementu do przenoszenia obciążeń instalacji.
• Przed montażem należy usunąć zanieczyszczenia, opiłki i pozostałości spawalnicze z zaworu oraz rurociągów. Producent wymaga zastosowania filtra zanieczyszczeń lub odmulacza przed zaworem.
• Podczas montażu należy zapewnić swobodną cyrkulację powietrza wokół siłownika; nie izolować termicznie uchwytu / konsoli siłownika.
• Zawory odcinające instalacji wolno otworzyć dopiero po prawidłowym zamontowaniu siłownika. Instalację napełniać tylko przy całkowicie otwartym zaworze.
• Przed demontażem lub pracami serwisowymi należy zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji, odczekać do ostygnięcia instalacji oraz w razie potrzeby odłączyć przewody elektryczne siłownika.
• Nie dotykać gorących elementów bez odpowiednich środków ochrony. Kontakt z nagrzanymi częściami może spowodować oparzenia.
• Preferowany jest montaż zaworu na powrocie instalacji, gdzie temperatura pracy jest niższa, co zmniejsza obciążenie dławicy trzpienia.
• W instalacji należy uwzględnić ryzyko kawitacji. Różnicę ciśnienia na zaworze należy ograniczać zależnie od temperatury medium i ciśnienia statycznego.
• Zawór dostarczany jest bez przeciwkołnierzy, bez śrub i bez uszczelek. Do montażu należy zastosować właściwe elementy montażowe i uszczelniające zgodne z dokumentacją.
• Śruby połączeń kołnierzowych należy dokręcać krzyżowo w trzech etapach: 25%, 50% i 100% maksymalnego momentu dokręcania, a po osiągnięciu temperatury roboczej ponownie dociągnąć do momentu M.
• Parametry techniczne związane z aplikacją są gwarantowane tylko przy stosowaniu zaworu z kompatybilnymi siłownikami Siemens wskazanymi w dokumentacji producenta. Stosowanie siłowników innych producentów powoduje utratę gwarancji.
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi przepisami dotyczącymi złomowania i odzysku materiałów.
