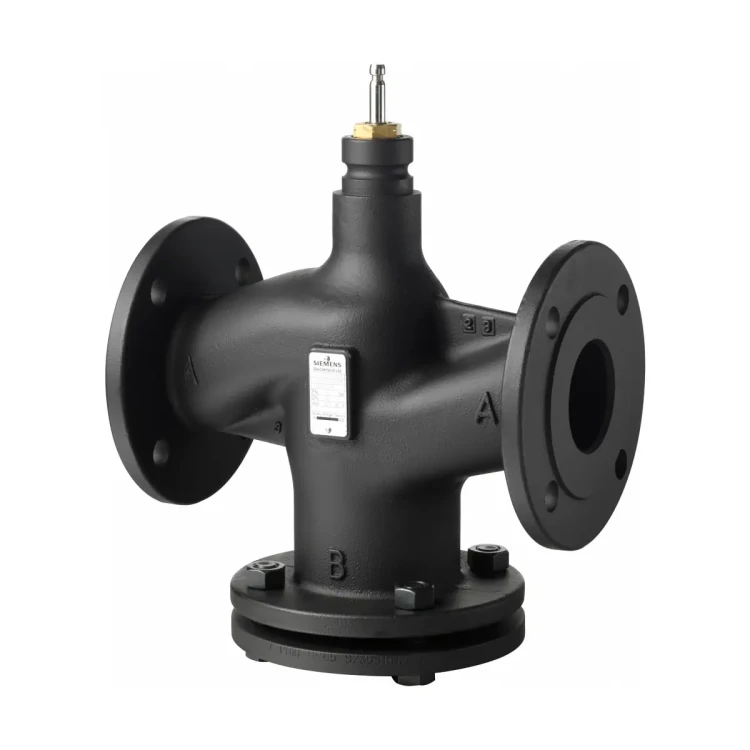

VVF53.50-40K Zawór przelotowy kołnierzowy, PN25, DN50, kvs 40 m3/h, współpracuje z SAX.., SKD.., SKB..

VVF53.50-40K to kołnierzowy zawór przelotowy (2-drogowy) PN25 z typoszeregu Siemens ACVATIX™ VVF53..K, przeznaczony do pracy jako zawór regulacyjny lub odcinający w instalacjach grzewczych, chłodniczych i technologicznych. Wersja K jest odciążona hydraulicznie, co umożliwia sterowanie przepływem przy dużych różnicach ciśnienia. Model DN50 oferuje kvs = 40 m³/h i jest przystosowany do czynników o temperaturze -5…220°C (zależnie od zastosowanego siłownika).

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VVF53.50-40K
• Numer magazynowy: S55208-V134
• Typ: zawór kołnierzowy przelotowy (2-drogowy), odciążony hydraulicznie
• Klasa ciśnienia: PN25
• Średnica nominalna: DN50
• kvs: 40 m³/h
• Skok nominalny: 20 mm (dla DN do 50)
• Przyłącza: kołnierzowe, kołnierz typu 21, wykonanie B
• Szczelność (przeciek kanału regulacyjnego): 0…0,01% wartości kvs (klasa IV) dla DN15…150
• Iloraz szerokości zakresów (Sv): > 100 (dla DN15…150)

Zastosowanie

Zawór VVF53.50-40K jest przeznaczony do stosowania m.in. w:

• instalacjach kotłowych, ciepłowniczych i chłodniczych,
• wieżach chłodniczych,
• grupach grzewczych,
• centralach wentylacyjnych i klimatyzacyjnych,
• zamkniętych lub otwartych obiegach hydraulicznych (należy uwzględnić ryzyko kawitacji).

Czynnik i zakres temperatury

• Zakres temperatury czynnika dla VVF53..K: -5…220°C
• Para nasycona: 100…150°C oraz 100…220°C
• Para przegrzana: 120…150°C oraz 120…220°C
• Woda z dodatkiem środka przeciw zamarzaniu / solanki: -5…150°C
• Uwaga: zawory VVF53..K nie mogą być stosowane z czynnikami o temperaturze poniżej -5°C.
• Podgrzewacz trzpienia: wymagany do czynników o temperaturze < 0°C (ASZ6.6).

Współpracujące siłowniki (dobór do VVF53.50-40K)

• SKD.. (siłowniki elektrohydrauliczne, skok 20 mm, siła znamionowa 1000 N)
• SKB.. (siłowniki elektrohydrauliczne, skok 20 mm, siła znamionowa 2800 N)

Parametry techniczne związane z aplikacjami są gwarantowane tylko wtedy, gdy zawór pracuje z siłownikami Siemens wymienionymi powyżej.

Różnice ciśnienia (dla doboru siłownika)

• Maks. dopuszczalna różnica ciśnienia zamknięcia (Δps): 2500 kPa (z siłownikami SKD.. / SKB..)
• Maks. dopuszczalna różnica ciśnienia w kanale regulacyjnym (Δpmax): 1250 kPa (z siłownikami SKD.. / SKB..)

Charakterystyka regulacji

• 0…30% skoku: liniowa
• 30…100% skoku: stałoprocentowa
• ngl: 3 wg VDI / VDE 2173

Materiały

• Korpus zaworu (DN15…150): żeliwo sferoidalne EN-GJS-400-18-LT
• Trzpień zaworu, gniazdo, grzybek: stal nierdzewna
• Dławica uszczelniająca trzpienia (DN15…150): stal nierdzewna, FEPM (bez silikonu)
• Uszczelnienie odciążone (DN50…150): stal nierdzewna, FEPM (bez silikonu)

Wymiary i masa (DN50)

• Masa: 13,6 kg
• Długość zabudowy L1: 230 mm
• Kołnierz – średnica D: 165 mm
• Rozstaw D1: 99 mm
• Otwory: 4 × 19 mm

Wskazówki montażowe i eksploatacyjne

• Preferowane miejsce montażu: na powrocie (niższa temperatura czynnika zmniejsza obciążenie dławicy trzpienia).
• Zalecenie: przed zaworem zamontować filtr zanieczyszczeń lub odmulacz.
• Uwaga: usunąć z instalacji zanieczyszczenia i odpryski po spawaniu; różnicę ciśnienia na zaworze dobierać tak, aby ograniczyć ryzyko kawitacji.

Dostawa

• Zawór dostarczany jest bez przeciwkołnierzy, bez śrub i bez uszczelek.
• Zawór, siłownik i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.

Podsumowanie

Siemens VVF53.50-40K to wytrzymały, odciążony hydraulicznie zawór kołnierzowy przelotowy PN25, zaprojektowany do precyzyjnej regulacji przepływu w wymagających układach grzewczych i chłodniczych. Wariant DN50 / kvs 40 m³/h pozwala na pracę z szerokim zakresem czynników (do 220°C) i jest przeznaczony do współpracy z siłownikami elektrohydraulicznymi SKD.. lub SKB.., także przy wysokich różnicach ciśnienia.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest elementem armatury ciśnieniowej PN25. Model VVF53.50-40K (DN50) podlega Dyrektywie dla urządzeń ciśnieniowych 2014/68/UE i posiada oznakowanie CE.
• Zawór przeznaczony jest do pracy z dopuszczonymi czynnikami i wyłącznie w zakresie temperatur określonym przez producenta. Dla modelu VVF53.50-40K standardowy zakres temperatury czynnika wynosi od -5 °C do 220 °C.
• Model VVF53.50-40K nie może być stosowany z czynnikami o temperaturze poniżej -5 °C ze względu na materiał uszczelnienia odciążonego.
• Montaż, uruchomienie, obsługa i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i lokalnymi przepisami.
• Podczas montażu i prac serwisowych instalację należy pozostawić bez napięcia. W przypadku współpracy z siłownikiem należy odłączyć zasilanie elektryczne.
• Przed montażem należy usunąć z zaworu i rurociągów zanieczyszczenia, opiłki, odpryski spawalnicze i inne ciała obce. Producent zaleca stosowanie przed zaworem filtra zanieczyszczeń lub odmulacza.
• Nie używać zaworu jako punktu stałego, podparcia ani elementu do przenoszenia obciążeń instalacji.
• Zawór należy uruchamiać dopiero po prawidłowym zamontowaniu kompatybilnego siłownika. Należy upewnić się, że trzpień siłownika i trzpień zaworu są ze sobą sztywno połączone we wszystkich położeniach.
• Zawory odcinające instalacji wolno otworzyć dopiero po całkowitym i prawidłowym zamontowaniu siłownika.
• Instalację wolno napełniać wyłącznie przy całkowicie otwartym zaworze.
• Podczas demontażu lub prac serwisowych należy wyłączyć pompę, odłączyć zasilanie elektryczne, zamknąć zawory odcinające, całkowicie obniżyć ciśnienie w instalacji oraz odczekać do całkowitego ostygnięcia urządzenia i przewodów.
• Nie dotykać gorących powierzchni zaworu bez odpowiednich środków ochronnych. Kontakt z nagrzanymi elementami może spowodować oparzenia.
• Model VVF53.50-40K jest zaworem przelotowym odciążonym hydraulicznie. Dla DN50 preferowany kierunek przepływu dla płynów i pary to AB–A. Nieprawidłowy kierunek przepływu może spowodować nieprawidłową pracę instalacji.
• Do pracy z parą oraz do funkcji przewidzianych dla zaworu odciążonego hydraulicznie należy stosować wyłącznie siłowniki elektrohydrauliczne dopuszczone przez producenta.
• Nieprawidłowy dobór zaworu, siłownika, kierunku przepływu lub przekroczenie dopuszczalnej różnicy ciśnień może prowadzić do uszkodzenia urządzenia, nieszczelności albo nieprawidłowej pracy układu.
• Należy unikać warunków sprzyjających kawitacji poprzez właściwy dobór zaworu i ograniczenie różnicy ciśnienia zgodnie z dokumentacją producenta.
• Nie wolno traktować zaworu przelotowego jako zaworu trójdrogowego przez odkręcenie kołnierza zaślepiającego.
• Nie izolować termicznie uchwytu siłownika; należy zapewnić swobodną cyrkulację powietrza wokół siłownika.
• Zawór dostarczany jest bez przeciwkołnierzy, śrub i uszczelek. Do montażu należy zastosować właściwe elementy montażowe oraz dokręcać połączenia kołnierzowe zgodnie z instrukcją producenta i wymaganym momentem dokręcania.
• Nie wyrzucać produktu z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi przepisami dotyczącymi odpadów przemysłowych i elementów armatury ciśnieniowej.
