VVF53.250-630K Zawór przelotowy kołnierzowy, PN25, DN250, kvs 630 m3/h, współpracuje z SKC..

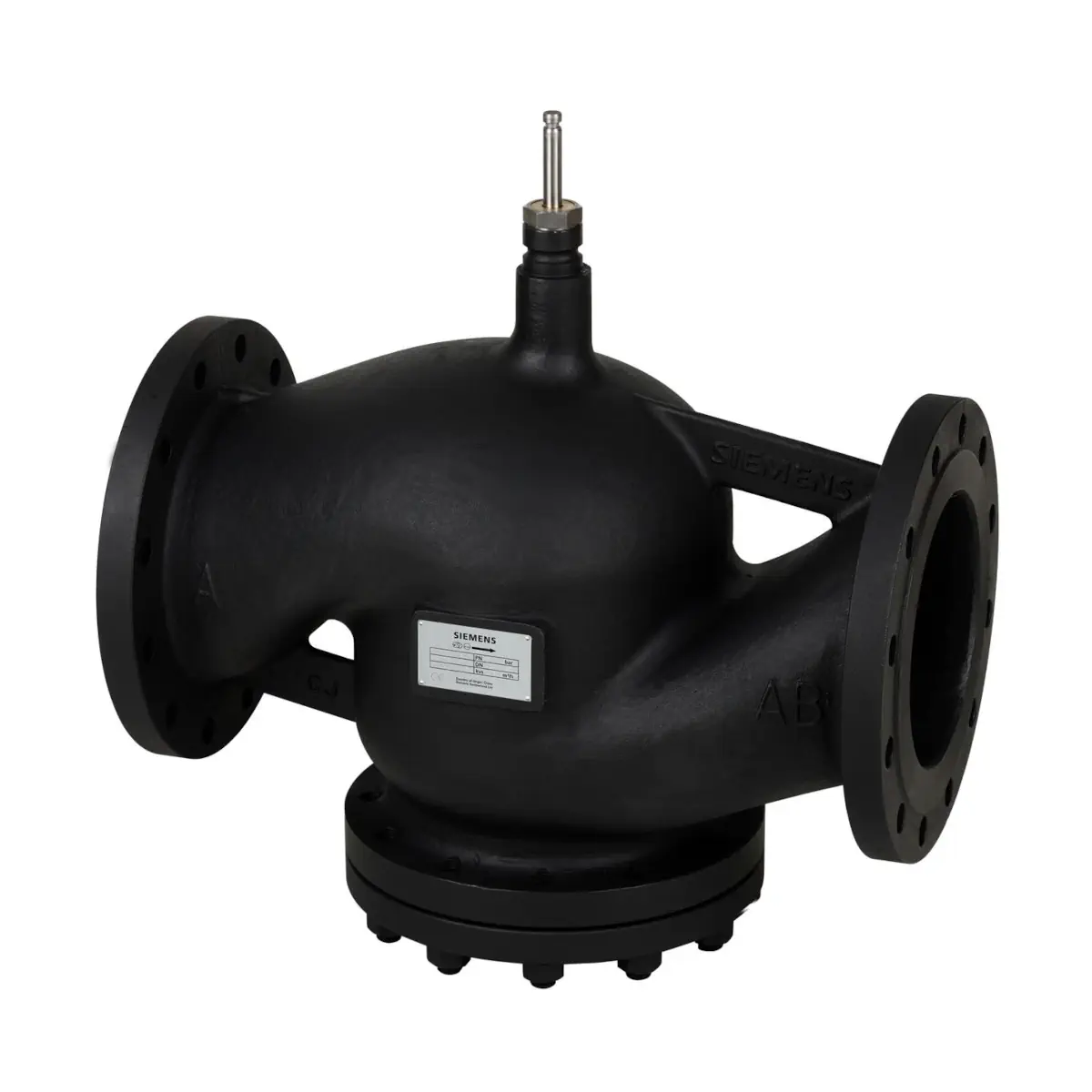

VVF53.250-630K to wysokiej klasy zawór regulacyjny kołnierzowy przelotowy z serii Siemens ACVATIX™, przeznaczony do pracy w instalacjach grzewczych, chłodniczych i wentylacyjno‑klimatyzacyjnych. Wersja K posiada grzybek odciążony hydraulicznie, co ułatwia pracę przy dużych różnicach ciśnienia. Zawór wykonano dla klasy ciśnienia PN25, w rozmiarze DN250, z przepływem nominalnym kvs 630 m³/h i skokiem 40 mm (typoszereg o dużym skoku).

Najważniejsze cechy

• Producent: Siemens
• Model: VVF53.250-630K
• Numer magazynowy: S55208-V162
• Typ zaworu: kołnierzowy zawór przelotowy (2‑drogowy), PN25
• Wykonanie: odciążone hydraulicznie (wersja K)
• Średnica nominalna: DN250
• Przepływ nominalny: kvs 630 m³/h
• Skok nominalny: 40 mm
• Iloraz szerokości zakresów (Sv): > 50 (dla DN200, DN250)
• Temperatura czynnika (VVF53..K): -5…220 °C
• Kołnierz: typ 21, wykonanie B

Zastosowanie

Zawór VVF53.250-630K jest przeznaczony do stosowania jako zawór regulacyjny lub odcinający w instalacjach kotłowych, ciepłowniczych lub chłodniczych, wieżach chłodniczych, grupach grzewczych oraz centralach wentylacyjnych i klimatyzacyjnych. Może pracować w zamkniętych lub otwartych obiegach hydraulicznych (należy uwzględnić ryzyko kawitacji).

Kierunek przepływu

Zawory odciążone hydraulicznie są zoptymalizowane na przepływ jednokierunkowy dla płynów i pary. Dla rozmiarów DN200/DN250 (w tym VVF53.250-630K) przewidziano kierunek przepływu A–AB.

Współpraca z siłownikami

• Współpracujące siłowniki (wg typoszeregu): elektrohydrauliczne Siemens SKC.. (skok 40 mm)
• Uwaga gwarancyjna: parametry techniczne związane z aplikacją są gwarantowane tylko przy stosowaniu z siłownikami Siemens wskazanymi jako urządzenia współpracujące.

Dane techniczne (wybrane)

• Klasa ciśnienia: PN25
• Przyłącza: kołnierzowe
• Charakterystyka zaworu: wg VDI 2173
• Przeciek – kanał regulacyjny (DN200, DN250): 0…0,02% wartości kvs
• Dopuszczalne czynniki: m.in. zimna/gorąca woda, woda chłodząca (obiegi otwarte), woda z dodatkiem środka przeciw zamarzaniu (do -5 °C), solanki (do -5 °C), para nasycona i przegrzana, oleje grzewcze (na bazie oleju mineralnego) – zgodnie z zakresem temperatur dla VVF53..K
• Temperatura czynnika (VVF53..K): -5…220 °C
• Skok nominalny: 40 mm
• Δp_s / Δp_max: 1000 kPa / 800 kPa

Materiały i wykonanie

• Korpus zaworu (DN250): ASTM A216WCB (GP240GH)
• Trzpień zaworu, gniazdo, grzybek: stal nierdzewna
• Dławica uszczelniająca trzpienia (DN250): stal nierdzewna, PTFE
• Uszczelnienie odciążone (DN250): stal nierdzewna, PTFE + węgiel
• Kołnierz zaślepiający VVF.. (DN200, DN250): CK25

Wymiary i masa (VVF53.250-630K)

• Długość L1: 730 mm
• Wymiary kołnierza: ØD 425 mm, ØD1 330 mm, ØD2 30 mm (12 otworów)
• ØK: 370 mm
• Wysokość (H): 850 mm
• Masa: 200 kg

Dostawa

• Zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.
• Zawór dostarczany jest bez przeciwkołnierzy, bez śrub i bez uszczelek.

Podsumowanie

Siemens VVF53.250-630K to kołnierzowy zawór przelotowy PN25 o dużej wydajności (DN250, kvs 630 m³/h) i skoku 40 mm, przeznaczony do wymagających aplikacji HVAC oraz instalacji grzewczych i chłodniczych. Wersja K z odciążeniem hydraulicznym oraz praca w zakresie -5…220 °C czynią go odpowiednim wyborem tam, gdzie istotna jest stabilna regulacja także przy dużych różnicach ciśnienia.
