WFK30.D080 Wodomierz mechaniczny do wody zimnej, DN15, 1,5 m3/h, dł. korpusu 80 mm, przyłącza gwintowe ¾”, PN16, max 30 °C

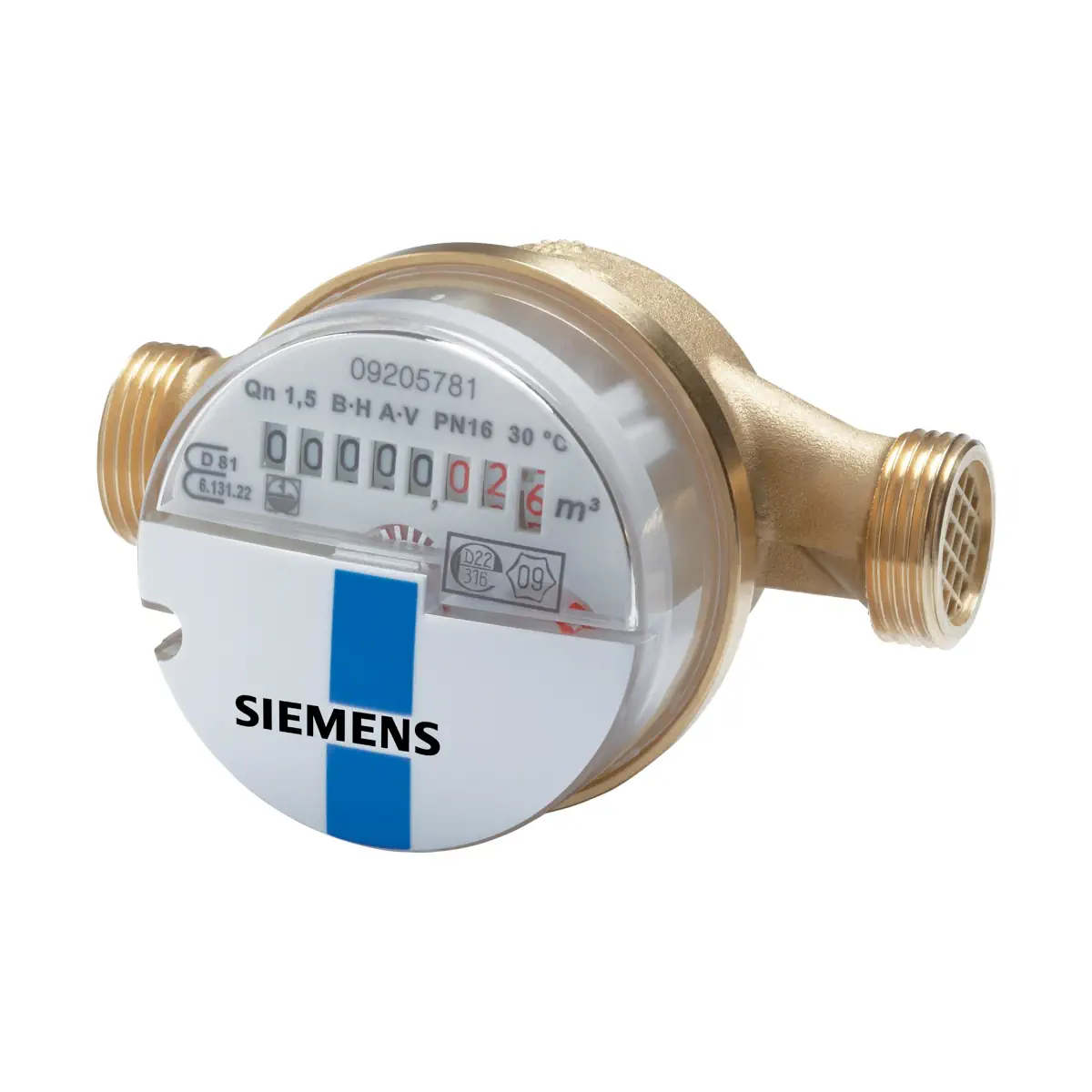

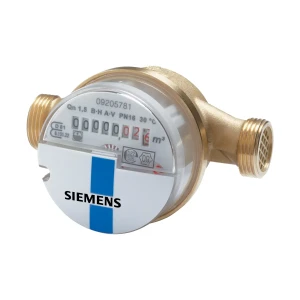

WFK30.D080 to kompaktowy wodomierz mechaniczny Siemens do pomiaru zużycia wody do 30°C (typ WFK30..). Licznik zlicza i prezentuje skumulowane zużycie na czytelnym, suchobieżnym mechanizmie wskazującym oraz może współpracować z modułem radiowym WFZ166.MO do zdalnego odczytu drogą radiową. Model .D080 posiada długość zabudowy 80 mm oraz przyłącza G ¾ (gwint zewnętrzny).

Najważniejsze cechy

• Producent: Siemens
• Model: WFK30.D080
• Typ: wodomierz mechaniczny (wirnikowy, jednostrumieniowy)
• Medium / temperatura: woda do 30°C
• Wskazanie: skumulowane zużycie wody
• Zdalny odczyt (opcjonalnie): możliwość zastosowania modułu radiowego WFZ166.MO
• Montaż: położenie poziome lub pionowe (wyższa klasa metrologiczna przy montażu poziomym)
• Mechanizm zliczający: obracany o 360° dla wygodnego odczytu
• Korpus: mosiądz, z filtrem po stronie wlotowej
• Przeniesienie napędu: sprzęgło magnetyczne

Zastosowanie

WFK30.D080 przeznaczony jest do pomiaru zużycia wody w:

• wodnych instalacjach w budynkach mieszkalnych i niemieszkalnych,
• instalacjach zasilających w wodę dowolnego typu.

Typowi użytkownicy to m.in. właściciele budynków, spółdzielnie i wspólnoty mieszkaniowe oraz firmy administrujące budynkami i zarządcy nieruchomościami.

Technika i budowa

Pomiar przepływu realizowany jest przez wirnikowy przetwornik przepływu. Przepływająca woda napędza wirnik, a jego obroty są przenoszone na mechanizm zliczający poprzez sprzęgło magnetyczne. Wodomierz jest urządzeniem kompaktowym – przetwornik przepływu i mechanizm zliczający tworzą jedną całość.

• Komora pomiarowa: jednostrumieniowy czujnik wirnikowy
• Filtr na wlocie: zatrzymuje większe zanieczyszczenia wody
• Mechanizm zliczający: suchobieżny, osłonięty przezroczystą pokrywą z tworzywa sztucznego
• Przyłącza: gwint zewnętrzny (do montażu wymagane śrubunki)

Odczyt i wskazania

Mechanizm zliczający wskazuje:

• bieżące zużycie do odczytu (wartość maksymalna 99.999,999 m³),
• bieżące zużycie w litrach (1 obrót = 1 litr),
• występowanie przepływu (obrotowy wskaźnik).

Wskazówki do montażu

• Przestrzegać lokalnych przepisów dotyczących stosowania wodomierzy oraz instrukcji fabrycznych (montaż, plombowanie, warunki eksploatacji).
• Licznik montować pomiędzy dwoma zaworami odcinającymi; zapewnić łatwy dostęp do odczytu i serwisu.
• Przed montażem dokładnie przepłukać instalację, stosując prostkę zastępczą w miejsce przetwornika przepływu.
• Możliwy montaż poziomy lub pionowy; wyższą klasę metrologiczną uzyskuje się przy montażu poziomym.
• Zwrócić uwagę na kierunek przepływu – strzałka na korpusie przetwornika przepływu.
• Na dopływie przed licznikiem wymagany jest odcinek stabilizujący o długości co najmniej 35 mm.
• Mechanizm zliczający ustawić tak, aby zapewnić dobrą widoczność wskazań (tzn. poziomo).
• Po montażu wykonać ciśnieniową próbę szczelności instalacji.

Dane techniczne (WFK30.D080)

• Certyfikat badania typu: DE-08-MI001-PTB018
• Zgodność: Dyrektywa dot. wody pitnej (98/83/EC)
• Klasa metrologiczna: R80 (poziomo), R40 (pionowo)
• Przepływ ciągły Q3: 2,5 m³/h
• Odpowiadający nominalnemu Qn: 1,5 m³/h
• Średnica nominalna: 15 mm
• Przepływ rozruchowy: < 8 l/h
• Maks. dopuszczalne ciśnienie robocze: 16 bar
• Zakres stosowania (temperatura wody): do 30°C
• Przepływ Q’ przy spadku ciśnienia 1 bar: 3200 l/h
• Przyłącza gwintowane: G ¾ (z obu stron)
• Długość zabudowy L: 80 mm
• Wysokość zabudowy H: 69 mm
• Waga: 0,40 kg

Dostawa

Wodomierz WFK30.D080 dostarczany jest z dwoma uszczelkami płaskimi oraz drutem do plombowania i plombą. Śrubunki podłączeniowe ani prostka zastępcza nie wchodzą w skład standardowej dostawy i należy je zamawiać oddzielnie.

Wyposażenie dodatkowe (dla WFK30.D080)

• Prostka zastępcza 80 mm / G ¾: WFZ.R80
• Śrubunki podłączeniowe do wodomierzy ¾" (2 szt.): WFZ.R2
• Moduł radiowy do zdalnego odczytu: WFZ166.MO

Podsumowanie

Siemens WFK30.D080 to trwały, mechaniczny wodomierz do wody o temperaturze do 30°C, z przyłączami G ¾ i długością zabudowy 80 mm. Wirnikowy przetwornik z przeniesieniem magnetycznym, suchobieżny mechanizm zliczający (obracany o 360°) oraz opcja rozbudowy o WFZ166.MO do odczytu radiowego czynią go praktycznym rozwiązaniem do rozliczania zużycia wody w budynkach mieszkalnych i użytkowych.

Pliki do pobrania:
WFK30.D080 Karta katalogowa
