WFZ661 Moduł radiowy walk-by/OMS do wodomierzy WFK30../WFW30..

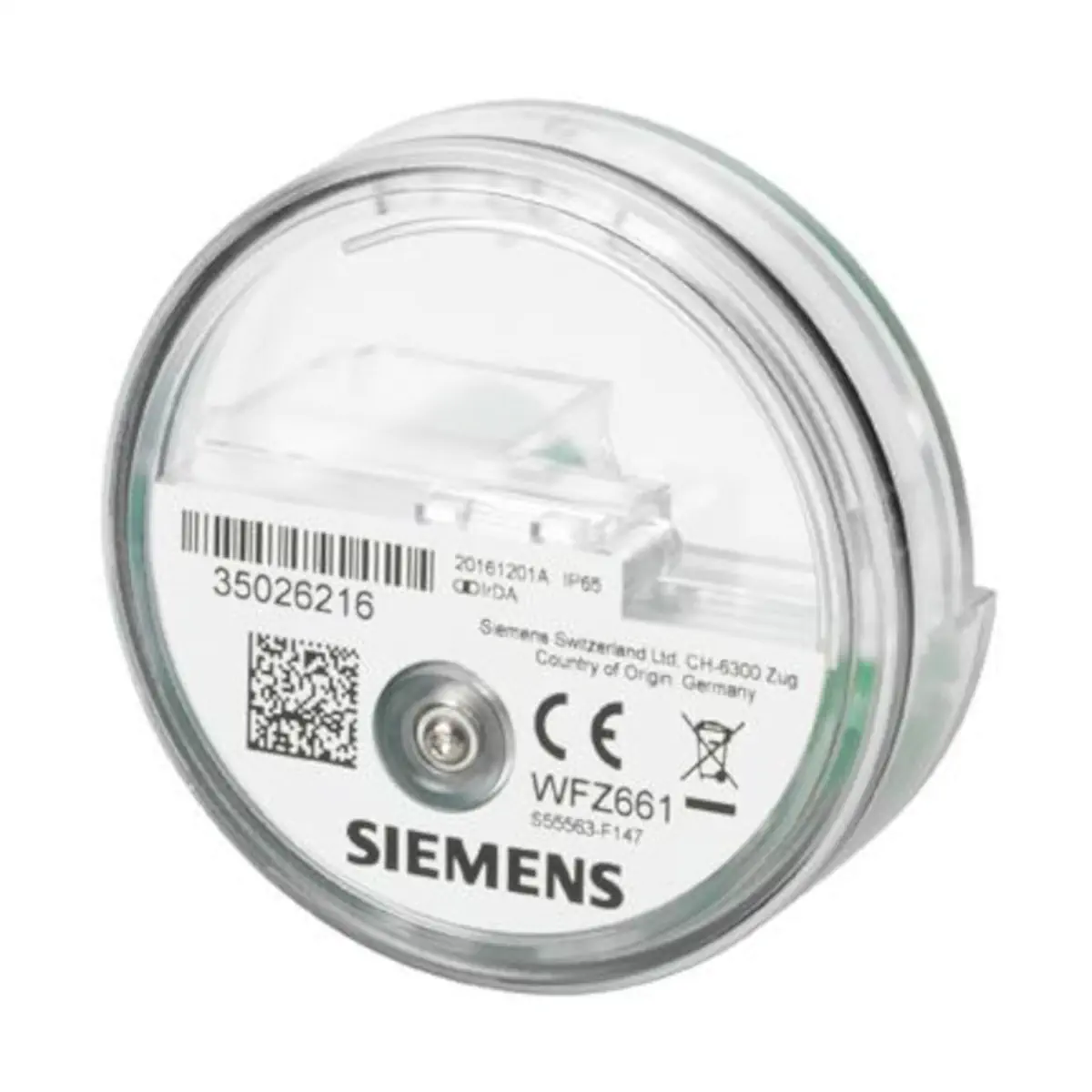

WFZ661 to radiowy moduł nakładany do mechanicznych wodomierzy (zimnej i ciepłej wody), przygotowanych do transmisji bezprzewodowej. Urządzenie rejestruje i przetwarza impulsy zliczające (indukcyjne próbkowanie), zapisuje dane licznika i wysyła je drogą radiową do systemu odczytu. Moduł można konfigurować przez interfejs optyczny (IrDA) oraz pracować w S-mode lub C-mode, z równoległą wysyłką telegramów (AMR/OMS oraz walk-by – zależnie od trybu).

Najważniejsze cechy

• Producent: Siemens
• Model: WFZ661
• Typ: add-on radio module (moduł radiowy do wodomierzy)
• Odczyt impulsów: indukcyjny (z mechanicznego wodomierza)
• Wartość impulsu (pulse valency): 1 litr
• Tryby komunikacji: S-mode lub C-mode
• Transmisja równoległa: S-mode: AMR + walk-by; C-mode: OMS + walk-by
• Wykrywanie cofki (backflow recognition): moduł rozpoznaje przepływ wsteczny i odejmuje objętość od całkowitego przepływu (wodomierz i moduł pracują synchronicznie)
• Stopień ochrony: IP68
• Bezobsługowy: urządzenie jest bezobsługowe (maintenance free)

Zastosowanie

WFZ661 jest elementem sieci RF i służy do bezprzewodowego odczytu mechanicznych, niekomunikujących wodomierzy zimnej i ciepłej wody, przystosowanych do transmisji radiowej. Zapisane informacje są przesyłane do czytnika zgodnie z ustawioną konfiguracją.

Komunikacja radiowa (S-mode / C-mode)

Pasmo i protokół

• Protokół RF: Wireless M-bus zgodnie z EN 13757-4
• Częstotliwości (duty cycle < 1%): 868,3 MHz oraz 868,95 MHz
• Moc nadajnika: typowo 10 dBm

S-mode – AMR + walk-by (transmisja równoległa)

• Telegramy AMR: co 4 godziny, 24/7, 365 dni w roku (telegramy danych lub wyłącznie wartości zużycia)
• Telegramy walk-by: co 128 sekund, przez 10 godzin dziennie (8:00–18:00)
• Zakres danych: aktualne zużycie oraz 15 wartości statystycznych

C-mode – OMS + walk-by (transmisja równoległa)

• Telegramy OMS: co 7,5 godziny, 24/7, 365 dni w roku (tylko aktualne wartości zużycia)
• Telegramy walk-by: co 112 sekund, przez 10 godzin dziennie (8:00–18:00), 365 dni w roku
• Zakres danych (walk-by): aktualne zużycie oraz 15 wartości statystycznych

Zmiana trybu pracy

• Przełączenie między S-mode i C-mode jest możliwe w dowolnym momencie przy użyciu ACT50 (V2.4.0 lub wyższy) oraz głowicy podczerwieni WFZ.IRDA-USB.

Odczyt i parametryzacja przez IrDA

Odczyt i konfiguracja są realizowane przez interfejs IrDA (z użyciem ACT50-MODULE). Dostępne są m.in. następujące informacje i ustawienia:

Dane odczytywane (readout)

• Ogólne: numer seryjny, miejsce montażu, wersja oprogramowania, data uruchomienia, żywotność baterii, numer zamówieniowy, data błędu, kod błędu
• Dane wodomierza: numer seryjny, medium
• Informacje urządzenia: nazwa urządzenia
• Stany licznika: bieżący stan, ostatni termin rozliczeniowy (due date), stan na ostatni due date, następny due date
• Statystyki: 15 wartości miesięcznych
• Ustawienia RF: tryb RF, system RF, typ odczytu walk-by, opóźnienie walk-by, ramy czasowe walk-by, dni bez transmisji walk-by

Parametry konfigurowalne (parameterize)

• Ogólne: miejsce montażu
• Due date: następny termin rozliczeniowy
• Urządzenie: nazwa urządzenia, hasło urządzenia
• Dane wodomierza: numer seryjny, medium, wartość licznika (counter value)
• RF: tryb RF, system RF, typ odczytu walk-by, opóźnienie walk-by, ramy czasowe walk-by, dni bez transmisji walk-by

Dane techniczne

• Zasilanie: bateria litowa CR2/3AA (niewymienna)
• Napięcie baterii: DC 3 V
• Żywotność baterii: do 12 lat od uruchomienia + rezerwa (zależna od stanu pracy i czynników zewnętrznych)
• Stopień ochrony: IP68
• Klasa ochronności: III
• Warunki pracy (temperatura): +5…+55 °C
• Transport (temperatura): -25…+70 °C
• Magazynowanie, zapakowany (temperatura): -5…+45 °C
• Wilgotność: <93% r.h. przy 25 °C (bez kondensacji) – dla pracy/transportu/magazynowania
• Maks. wysokość: min. 700 hPa, odpowiada maks. 2000 m n.p.m.

Konstrukcja i wymiary

• Wymiary (Ø x H): Ø 62,6 mm x 40,2 mm
• Masa (zapakowany z osprzętem): 0,075 kg
• Materiał obudowy: poliwęglan (PC)
• Kolor obudowy: transparentny

Współpraca (kompatybilność)

Moduł WFZ661 może być używany z następującymi wodomierzami:

• WFK30.D080 (S55560-F100) – zimna woda, Q3 = 2,5 m³/h, L = 80 mm, G ¾", do 30 °C
• WFK30.D110 (S55560-F101) – zimna woda, Q3 = 2,5 m³/h, L = 110 mm, G ¾", do 30 °C
• WMK10.D (JXF:WMK10.D) – kapsuła pomiarowa, zimna woda, Q3 = 2,5 m³/h, G 2", do 30 °C
• WFK30.E130 (JXF:WFK30.E130) – zimna woda, Q3 = 4 m³/h, L = 130 mm, G 1", do 30 °C
• WFW30.D080 (S55560-F102) – ciepła woda, Q3 = 2,5 m³/h, L = 80 mm, G ¾", do 90 °C
• WFW30.D110 (S55560-F103) – ciepła woda, Q3 = 2,5 m³/h, L = 110 mm, G ¾", do 90 °C
• WMW10.D (JXF:WMW10.D) – kapsuła pomiarowa, ciepła woda, Q3 = 2,5 m³/h, G 2", do 90 °C
• WFW30.E130 (JXF:WFW30.E130) – ciepła woda, Q3 = 4 m³/h, L = 130 mm, G 1", do 90 °C

Komunikacja modułu jest przewidziana m.in. z:

• WTT665-BD5000 (JXF:WTT665-BD5000) – Mobil Data Logger
• WTT561-AA1100 (S55563-F137) – węzły sieciowe (Network nodes)

Dostawa i akcesoria

• Jednostka pakowania: 10 szt. (1 packaging unit)
• W komplecie (w opakowaniu zbiorczym): instrukcje instalacji, plomby samoprzylepne oraz śruby montażowe
• Akcesoria:
  • WFZ.PS (JXF:WFZ.PS) – narzędzie do wyzwalania telegramów radiowych
  • ACT46.PC (JXF:ACT46.PC) – oprogramowanie odczytowe (≥ wersja 1.8)
  • FZ201-009 (JXF:FZ201-009) – wkrętak dynamometryczny „Torx Plus”

Podsumowanie

Siemens WFZ661 to kompaktowy, szczelny (IP68) moduł radiowy do wodomierzy mechanicznych, który zamienia impulsy zliczające na dane gotowe do odczytu w systemie RF. Obsługa S-mode/C-mode, równoległa transmisja (AMR/OMS + walk-by), wykrywanie cofki oraz konfiguracja przez IrDA sprawiają, że jest to praktyczne rozwiązanie do zdalnego rozliczania zużycia wody w instalacjach opomiarowania.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE oraz deklarację zgodności UE zgodnie z dyrektywą 2014/53/UE.
• Urządzenie radiowe pracujące w paśmie 868,3 MHz (S-mode) lub 868,95 MHz (C-mode), z typową mocą nadawania 10 dBm.
• Urządzenie klasy ochronności III.
• Produkt przeznaczony wyłącznie do przekazywania danych o zużyciu z kompatybilnych mechanicznych wodomierzy przygotowanych do komunikacji radiowej.
• Montaż, parametryzację i uruchomienie może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami.
• Przed montażem urządzenie musi zostać uprzednio sparametryzowane zgodnie z danymi współpracującego wodomierza mechanicznego.
• Moduł wolno montować wyłącznie na wodomierzach przygotowanych do komunikacji radiowej, wyposażonych w okrągłe zagłębienia nad tarczą skanującą. Montaż na wodomierzach z kwadratowymi lub kanciastymi zagłębieniami jest niedozwolony.
• Należy zachować minimalny odstęp 5 cm pomiędzy modułem radiowym a innymi urządzeniami elektrycznymi.
• Odległość pomiędzy modułem a pompami nie powinna być mniejsza niż 50 cm, ponieważ może to wpływać na poprawność zliczania i odczytu.
• Chromowane osłony i rozety mogą pogarszać jakość transmisji radiowej. Producent zaleca stosowanie rozwiązań ograniczających efekt ekranowania fal radiowych.
• Urządzenie należy chronić przed nadmierną wilgocią i wysoką temperaturą. Wnikanie wilgoci oraz przegrzanie mogą doprowadzić do uszkodzenia produktu.
• Nie stosować rozpuszczalników na urządzeniu ani w jego pobliżu podczas montażu i eksploatacji.
• Produkt zawiera niewymienną baterię litową CR2/3AA 3 V. Baterii nie wolno ładować, otwierać, uszkadzać, zwierać, podgrzewać powyżej 100°C ani wrzucać do ognia.
• Baterię i urządzenie należy przechowywać z dala od dzieci oraz chronić przed wilgocią.
• Bateria litowa w urządzeniu jest klasyfikowana jako materiał niebezpieczny; podczas transportu należy przestrzegać obowiązujących przepisów transportowych.
• Produkt jest bezobsługowy; wszelkie czynności należy wykonywać wyłącznie zgodnie z instrukcją producenta.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z dyrektywą 2012/19/UE oraz lokalnymi przepisami.
• Zużyte baterie należy przekazywać do wyznaczonych punktów zbiórki.
• Dane techniczne i prawidłowe działanie dotyczą zastosowań z kompatybilnymi produktami Siemens wskazanymi w dokumentacji producenta.
