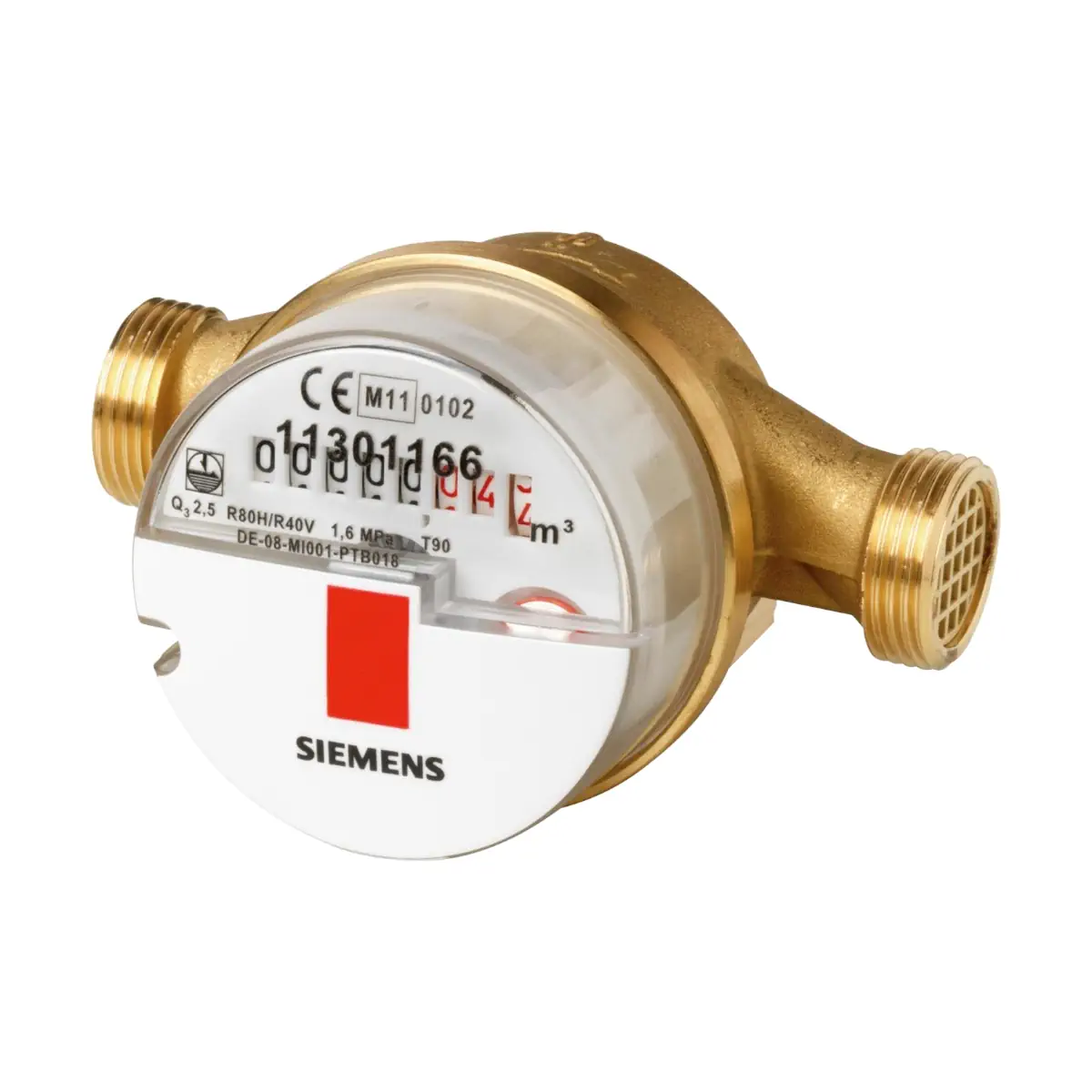

WFW30.D110 Wodomierz mechaniczny do wody ciepłej, DN15, 1,5 m3/h, dł. korpusu 110 mm, przyłącza gwintowe ¾”, PN16, max 90 °C

WFW30.D110 to mechaniczny wodomierz Siemens do pomiaru zużycia wody ciepłej (maks. temperatura medium 90°C). Urządzenie mierzy przepływ z wykorzystaniem jednostrumieniowego czujnika wirnikowego, a wynik prezentuje jako skumulowane zużycie na suchobieżnym mechanizmie zliczającym. Wodomierz może współpracować z modułem radiowym WFZ166.MO do zdalnego odczytu drogą radiową.

Najważniejsze cechy

• Producent: Siemens
• Model: WFW30.D110
• Typ: wodomierz mechaniczny (wirnikowy), kompaktowy
• Medium: woda ciepła
• Maks. temperatura wody: 90°C
• Wskazanie: skumulowane zużycie wody
• Odczyt: mechanizm zliczający (suchobieżny) pod przezroczystą pokrywą
• Możliwość zdalnego odczytu: przez moduł radiowy WFZ166.MO (opcja)
• Mechanizm zliczający: możliwość obrotu o 360°
• Korpus: mosiężny, z filtrem na wlocie (zatrzymuje większe zanieczyszczenia)

Zastosowanie

WFW30.D110 przeznaczony jest do pomiaru zużycia wody w:

• wodnych instalacjach w budynkach mieszkalnych i niemieszkalnych,
• dowolnego typu instalacjach zasilających w wodę,
• domach wielorodzinnych, budynkach biurowych i użytkowych.

Funkcje i zasada działania

• Pomiar zużycia wody z wykorzystaniem wirnikowego przetwornika przepływu.
• Sumowanie wartości zużycia.
• Przeniesienie obrotów wirnika na mechanizm zliczający poprzez sprzęgło magnetyczne.

Odczyt bezpośredni (wskazania)

• Bieżące zużycie do odczytu (wartość maksymalna 99 999,999 m³).
• Bieżące zużycie w litrach: 1 obrót = 1 litr.
• Sygnalizacja przepływu za pomocą obrotowego wskaźnika.

Dane techniczne (WFW30.D110)

• Przepływ ciągły Q3: 2,5 m³/h
• Odpowiadający nominalnemu Qn: 1,5 m³/h
• Średnica nominalna: 15 mm
• Przepływ rozruchowy: < 8 l/h
• Maks. dopuszczalne ciśnienie robocze: 16 bar
• Zakres stosowania przetwornika (typ WFW30..): do 90°C
• Klasa metrologiczna: poziomo R80 / pionowo R40
• Q’ przy spadku ciśnienia 1 bar: 3200 l/h
• Przyłącza gwintowane (ISO 228): G ¾ (z obu stron)
• Długość zabudowy L: 110 mm
• Wysokość zabudowy H: 69 mm
• Masa: 0,43 kg

Montaż – najważniejsze zalecenia

• Przestrzegać lokalnych przepisów dotyczących stosowania wodomierzy (montaż, plombowanie, warunki eksploatacji).
• Montaż pomiędzy dwoma zaworami odcinającymi; wodomierz powinien być łatwo dostępny do odczytu i serwisu.
• Przed montażem licznika należy dokładnie przepłukać instalację, stosując prostkę zastępczą.
• Możliwy montaż poziomy lub pionowy; wyższą klasę metrologiczną uzyskuje się przy zamontowaniu poziomym.
• Zwrócić uwagę na kierunek przepływu (strzałka na korpusie).
• Na dopływie, przed licznikiem, wymagany jest odcinek stabilizujący o długości co najmniej 35 mm.
• Mechanizm zliczający należy usytuować dla dobrej widoczności wskazań (tzn. poziomo).
• Po zakończeniu montażu wykonać ciśnieniową próbę szczelności instalacji.

Zamawianie, dostawa i akcesoria (dla WFW30.D110)

• Oznaczenie do zamówienia: WFW30.D110
• W standardowej dostawie: 2 uszczelki płaskie oraz drut do plombowania i plomba
• Nie wchodzą w skład dostawy (zamawiać oddzielnie): śrubunki podłączeniowe oraz prostki zastępcze
• Prostka zastępcza (110 mm / G ¾"): WFZ.R110
• Śrubunki mosiężne do wodomierzy ¾" (2 szt.): WFZ.R2
• Moduł radiowy do zdalnego odczytu (opcja): WFZ166.MO

Zgodność

• Certyfikat badania typu: DE-08-MI001-PTB018
• Dyrektywa dot. wody pitnej: 98/83/EC

Podsumowanie

Siemens WFW30.D110 to kompaktowy wodomierz mechaniczny do ciepłej wody (do 90°C) o przyłączach G ¾ i długości zabudowy 110 mm. Zapewnia czytelny odczyt skumulowanego zużycia, sygnalizację przepływu oraz możliwość rozbudowy o moduł radiowy WFZ166.MO do zdalnych odczytów.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE.
• Certyfikat badania typu: DE-08-MI001-PTB018.
• Produkt spełnia wymagania Dyrektywy dotyczącej wody pitnej 98/83/EC.
• Wodomierz mechaniczny WFW30.D110 jest przeznaczony do pomiaru zużycia ciepłej wody w instalacjach wodnych. Maksymalna temperatura wody dla tego modelu wynosi 90°C.
• Maksymalne dopuszczalne ciśnienie robocze wynosi 16 bar. Przekroczenie tej wartości może spowodować nieprawidłową pracę lub uszkodzenie urządzenia.
• Montaż należy wykonywać zgodnie z lokalnymi przepisami dotyczącymi stosowania wodomierzy oraz instrukcjami producenta, w tym w zakresie montażu, plombowania i warunków eksploatacji.
• Licznik należy montować pomiędzy dwoma zaworami odcinającymi oraz w miejscu łatwo dostępnym do odczytu i czynności serwisowych.
• Przed zamontowaniem wodomierza należy dokładnie przepłukać instalację, stosując prostkę zastępczą w miejsce przetwornika przepływu. Zanieczyszczenia w instalacji mogą pogorszyć działanie urządzenia.
• Podczas montażu należy bezwzględnie zwrócić uwagę na kierunek przepływu oznaczony strzałką na korpusie przetwornika przepływu. Nieprawidłowy kierunek montażu może powodować błędny pomiar.
• Przetwornik przepływu może być montowany w położeniu poziomym lub pionowym. Wyższą klasę metrologiczną uzyskuje się przy montażu poziomym.
• Na dopływie, przed licznikiem, wymagany jest odcinek stabilizujący o długości co najmniej 35 mm.
• Mechanizm zliczający należy ustawić tak, aby zapewnić dobrą widoczność wskazań, tj. poziomo.
• Po zakończeniu montażu należy przeprowadzić ciśnieniową próbę szczelności instalacji.
• Podczas obsługi, rekalibracji i wymiany wodomierza należy przestrzegać lokalnych przepisów.
